Subaru Forester (2008 год). Руководство - часть 568





ABS(diag)-13

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

*1: Измерьте напряжение входного/выходного сигнала после отключения разъема от ABSCM&H/U.

Описание сигнала

Клемма №

(+) — (–)

Входной/выходной сигнал

Датчик скорости коле-
са системы ABS
(Датчик скорости коле-
са)

Левое переднее колесо

1 — 16

0,12 — 1 В (при 20 Гц)

Правое переднее колесо

6 — 5

Левое заднее колесо

3 — 2

Правое заднее колесо

19 — 4

Линия связи CAN  (+) (только для моделей АТ)

26

Импульсный сигнал, 1,5 — 2,5 В

Линия связи CAN (-) (только для моделей АТ)

11

Импульсный сигнал, 2,5 — 3,5 В

Электропитание реле клапана *1

14 — 15

10 — 15 В

Электропитание реле электродвигателя *1

13 — 15

10 — 15 В

Датчик ускорения

Источник электропитания

24 — 10

4,75 — 5,25 В

Масса

10

 —

Выходной сигнал

21 — 10

2,1 – 2,5 В, когда автомобиль находится на горизон-

тальной поверхности

Выключатель стоп-сигналов *1

20 — 15

1,5 В или менее, когда стоп-сигналы выключены; или

10 — 15 В, когда стоп-сигналы включены.

Предупреждающая лампа антиблокировочной сис-
темы ABS

22 — 15

После перевода замка зажигания в положение ON в

течение 1,5 секунды подается напряжение 10 — 15

В, а через 1,5 секунды – не более 1,5 В.

Предупреждающая лампа тормозной системы (пре-
дупреждающая лампа системы EBD)

8 — 15

После перевода замка зажигания в положение ON в

течение

1,5 секунд подается напряжение 10 — 15 В, а через

1,5 секунды – не более 1,5 В.

Subaru Select Monitor

7 — 15

Когда прием данных не осуществляется, величина

напряжения составляет 1,5 В.

При обмене данными величина напряжения импуль-

сного сигнала составляет 0

←→ 12 В

Электропитание *1

18 — 15

10 — 15 В, когда замок зажигания установлен в по-

ложение ON.

Линия массы

15

 —

ABS(diag)-14

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

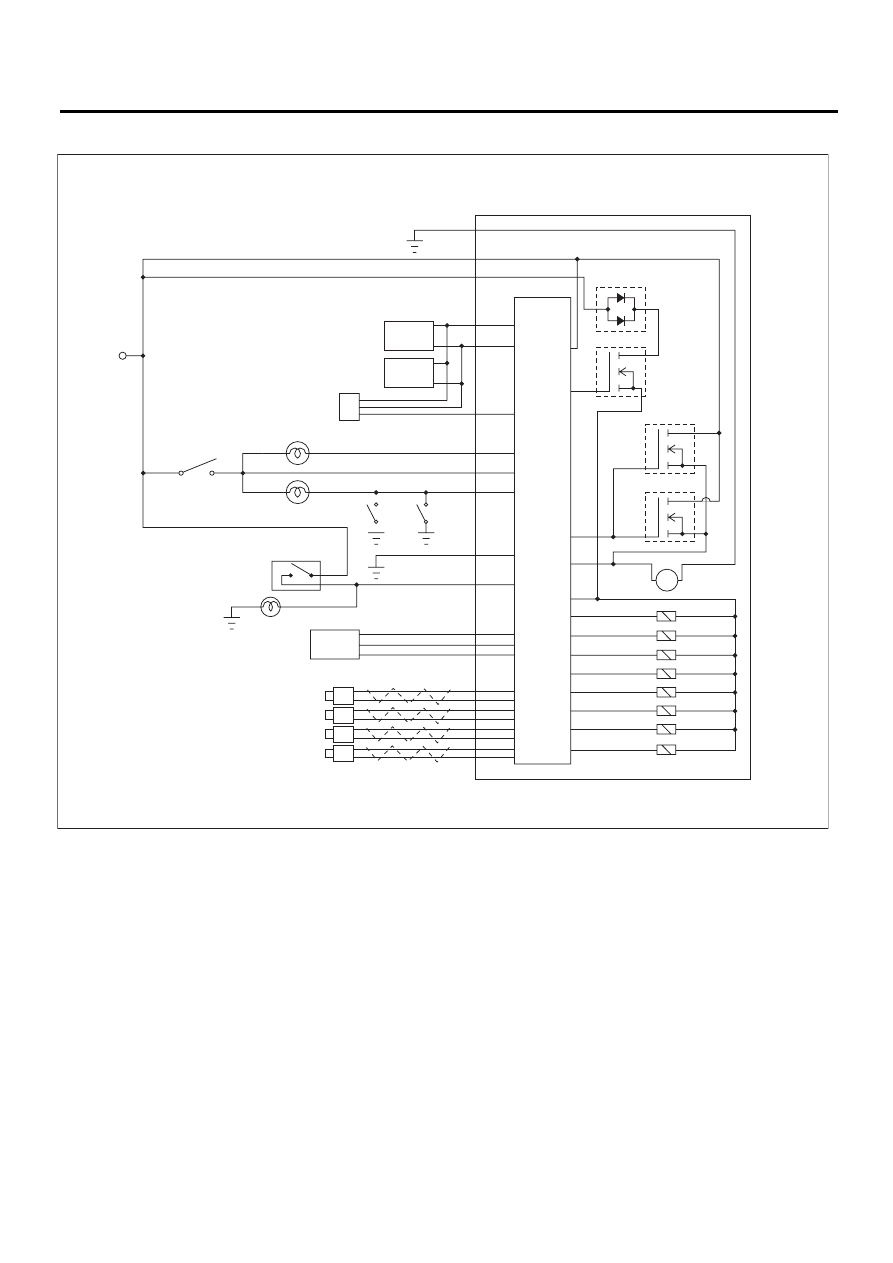

В: ЭЛЕКТРИЧЕСКАЯ СХЕМА

ABS01000

(3)

(7)

(8)

M

(9)

(10)

(18)

(19)

(2)

(4)

(5)

(6)

(1)

(20)

(16)

(21)

(22)

(23)

(24)

(11)

(12)

(13)

(14)

(15)

(28)

(29)

(25)

(26)

(27)

(17)

ABS(diag)-15

Входные/выходные сигналы блока управления

ABS (ДИАГНОСТИКА)

C: Форма сигнала

(1)

Аккумуляторная батарея

(11) Передний правый выпускной

электромагнитный клапан

(21) Выключатель стоп-сигналов

(2)

Замок зажигания

(12) Задний левый впускной электро-

магнитный клапан

(22) Выключатель стоп-сигналов

(3)

Блок управления системы ABS и
гидравлический блок управления
(ABSCM&H/U)

(13) Задний левый выпускной электро-

магнитный клапан

(23) Датчик ускорения

(14) Задний правый впускной электро-

магнитный клапан

(24) Датчик скорости переднего лево-

го колеса системы ABS

(4)

Блок управления системы ABS

(15) Задний правый выпускной элект-

ромагнитный клапан

(25) Датчик скорости переднего пра-

вого колеса системы ABS

(5)

Реле клапана

(16) Датчик включения стояночного

тормоза

(26) Датчик скорости левого заднего

колеса системы ABS

(6)

Реле электродвигателя

(17) Датчик уровня тормозной жидкости (27) Датчик скорости правого заднего

колеса системы ABS

(7)

Электродвигатель

(18) Разъем канала передачи данных

(28) Блок управления трансмиссией

(только для модели АТ)

(8)

Передний левый впускной элект-
ромагнитный клапан

(19) Предупреждающая лампа антиб-

локировочной системы ABS

(9)

Передний левый выпускной элек-
тромагнитный клапан

(20) Предупреждающая лампа тормоз-

ной системы

(29) Блок управления двигателем

(10) Передний правый впускной элек-

тромагнитный клапан

(1) Датчик скорости колеса системы ABS

(2) Клемма №

(3) Стандартное значение выходного напряжения

ABS00400

[V]

(2)

9

10

7

8

0

20 Hz

1 B

 20 Hz:0.12

12

11

15

14

(3)

(1)

ABS(diag)-16

Subaru Select Monitor

ABS (ДИАГНОСТИКА)

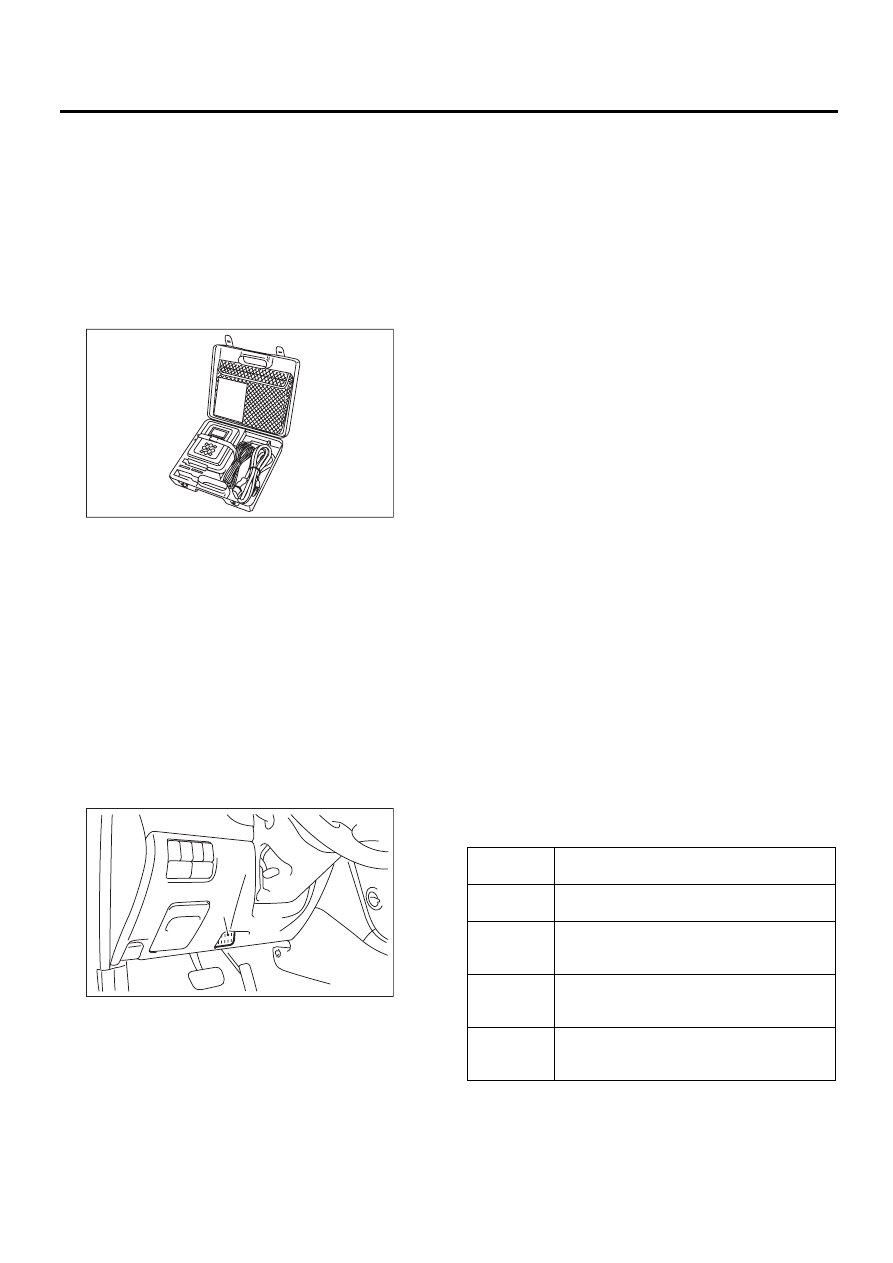

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН)

1) Подготовьте комплект Subaru Select Monitor.
<См. ABS(diag)-9, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

2) Подготовьте ПК (персональный компьютер),
к которому был подключен Subaru Select
Monitor.
3) Подсоедините USB кабель к SDI [Subaru
Diagnostic Interface (интерфейс диагностики
Subaru)] и к USB порту ПК (специальный порт
для Subaru Select Monitor).

ПРИМЕЧАНИЕ:
Порт для Subaru Select Monitor, представляет
собой USB порт, который использовался при
установке Subaru Select Monitor.
4) Подключите кабель диагностики к SDI.
5) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
6) Включите ПК.
7) Переведите замок зажигания в положение
ON (двигатель выключен) и запустите ПК при-
ложение для Subaru Select Monitor.

8) На экране дисплея «Main Menu» ("Главное
меню") выберите {Each System Check} (Провер-
ка каждой системы).
9) На экране дисплея «System Selection Menu»
(Меню выбора систем) выберите {Brake Control}
(Управление тормозной системой).
10) Нажмите [OK] после того, как на дисплее
появится {ABS}.
11) На экране дисплея «Brake Control Diagnosis»
(Диагностика управления тормозной системой)
выберите {DTC Display}.
12) Запишите КДН и данные.

ПРИМЕЧАНИЕ:
• Чтобы получить подробную информацию о
порядке выполнения процедуры, ознакомьтесь
с файлом справки к приложению для ПК
Subaru Select Monitor III.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. ABS(diag)-37, Список кодов
диагностики неисправностей (КДН).>
• На экране дисплея отображается до 3 КДН в
порядке их выявления.
• Если отдельный КДН не сохранился в памяти
должным образом при возникновении неис-
правности (из-за сбоя электропитания
VDCCM&H/U), на экране Subaru Select Monitor
появится КДН с вопросительным знаком “?” в
конце. Это указывает на сомнительность пока-
зания.
13) Если обмен данными между системой ABS
и Subaru Select Monitor невозможен, проверьте
цепь связи. <См. ABS(diag)-19, ОБМЕН ДАН-
НЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМО-
ЖЕН, Subaru Select Monitor.>
14) Если КДН не отображается на дисплее,
проверьте цепь датчика и линию связи CAN.
<См. ABS(diag)-22, БЕЗ КДН, ПРОВЕРКА,
Subaru Select Monitor.>

EN-05588

ABS00113

(1)

Сообщение

на дисплее

Содержание экрана

Current

На экране дисплея Subaru Select Monitor
отображается текущий КДН.

Previous

На экране дисплея Subaru Select Monitor
отображается последний КДН из истории
предшествующих неисправностей.

Second
previous

На экране дисплея Subaru Select Monitor
отображается предпоследний КДН из ис-
тории предшествующих неисправностей.

Third
previous

На экране дисплея Subaru Select Monitor
отображается третий последний КДН из
истории предыдущих неисправностей.
