Subaru Forester (2008 год). Руководство - часть 573





ABS(diag)-33

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН
Считайте КДН. <См. ABS(diag)-25, Считывание кодов
диагностики неисправностей (КДН).>

Отображается ли на
дисплее Subaru Select
Monitor какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем (В301) (модель с левосто-
ронним управлением) и (F49) (модель с правосторон-
ним управлением) от ABSCM&H/U.
3) Отсоедините разъем (i11) от комбинации прибо-
ров.
4) Измерьте сопротивление жгута проводов между
разъемом ABSCM и разъемом комбинации приборов.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 22 — (i11) № 6:

Модель с правосторонним управлением

(F49) № 22 — (i11) № 6:

Сопротивление состав-
ляет менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в жгу-
те проводов
разъема между
ABSCM&H/U и
комбинацией
приборов.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.
Проверьте контакты во всех разъемах.

Выявлен ли плохой кон-
такт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ABSCM.
1) Отсоедините разъем (В301) (модель с левосто-
ронним управлением) и (F49) (модель с правосторон-
ним управлением) от ABSCM&H/U.
2) Переведите замок зажигания в положение ON.
3) Измерьте сопротивление между разъемом комби-
нации приборов и массой кузова.

Разъемы и клеммы

(i11) № 6 — Масса кузова:

Сопротивление состав-
ляет менее 0,5 Ом?

Проверьте ком-
бинацию прибо-
ров.

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

ABS(diag)-34

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

D: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТОРМОЗНОЙ СИСТЕМЫ НЕ

ВЫКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Короткое замыкание в цепи предупреждающей лампы тормозной системы
• Неисправность датчика/разъема
ПРИЗНАК НЕИСПРАВНОСТИ:
Предупреждающая лампа тормозной системы продолжает гореть после запуска двигателя, хотя
стояночный тормоз выключен

ПРИМЕЧАНИЕ:
Если предупреждающая лампа системы ABS горит, проведите диагностику в соответствии с пунк-
том "ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ ВЫКЛЮЧАЕТСЯ". После устранения неис-
правности проведите диагностику по пункту "ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА ТОРМОЗНОЙ СИСТЕ-
МЫ НЕ ВЫКЛЮЧАЕТСЯ". <См. ABS(diag)-32, ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ABS НЕ
ВЫКЛЮЧАЕТСЯ, Схема включения предупреждающей лампы системы ABS/предупреждающей
лампы тормозной системы.>

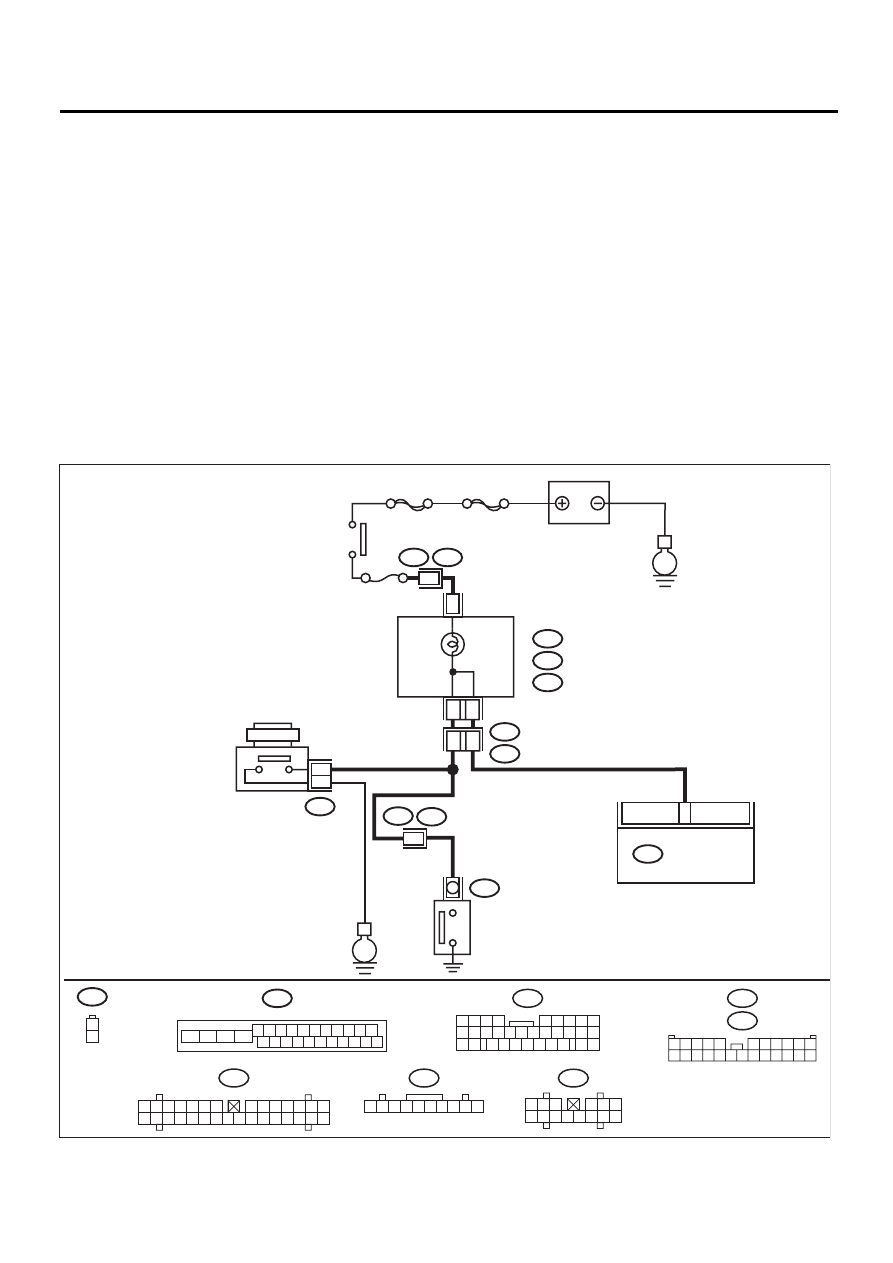

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS01030

1 2 3 4 5 6 7 8 9 10

i11

C:

B38

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B:

i10

1 2 3 4 5 6 7

15 16 17 18 19 20 21 22

8 9 10 11 12 13

23 24 25 26 27 28

14

29 30

B98

B37

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B16

1
2

E

SBF-1

SBF-4

NO.14

8

B301

B38

B16

i3

B98

R2

R4

i10

B:

i11

C:

i12

A:

ABSCM & H/U

24

B37

i2

5

B9

A7

C3

31

26

1
2

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ДАТЧИК ВКЛЮЧЕНИЯ
СТОЯНОЧНОГО ТОРМОЗА

ПРЕДУПРЕЖДАЮ-

ЩАЯ ЛАМПА

ТОР-

МОЗНОЙ СИСТЕМЫ

A:

i12

1 2 3

4 5 6

7 8 9 10 11 12 13 14

E

ABS(diag)-35

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

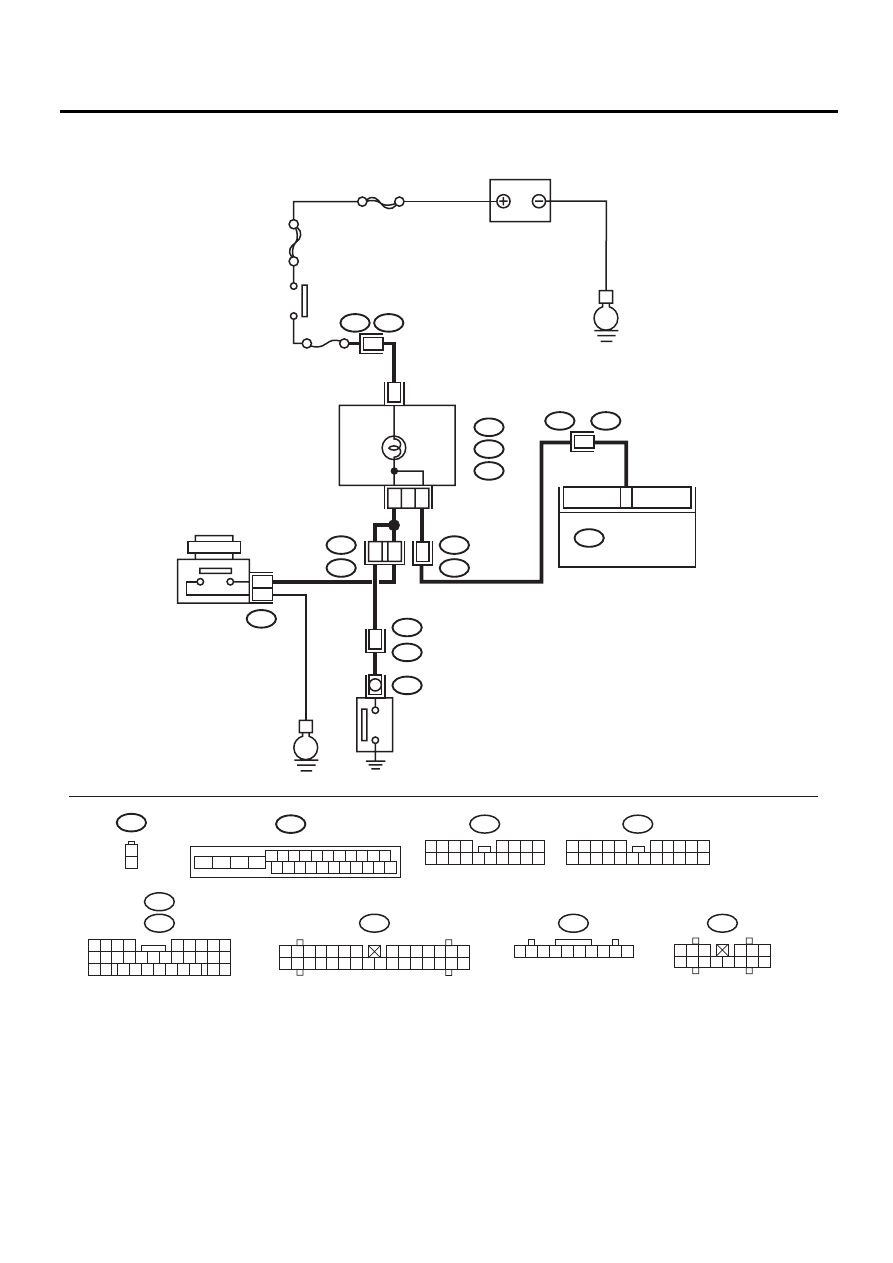

• Модель с правосторонним управлением

1 2 3 4 5 6 7 8 9 10

i11

C:

i3

B98

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B:

i10

1 2 3 4 5 6 7

15 16 17 18 19 20 21 22

8 9 10 11 12 13

23 24 25 26 27 28

14

29 30

F45

i2

F49

B16

1
2

E

SBF-1

SBF-4

E

NO.14

8

F49

B37

B16

i2

B38

i3

B98

R2

R4

i10

B:

i11

C:

i12

A:

ABSCM & H/U

32

B38

i3

16

B9

A7

C3

22

3

1
2

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ДАТЧИК ВКЛЮЧЕНИЯ
СТОЯНОЧНОГО ТОРМОЗА

ПРЕДУПРЕЖДАЮ-

ЩАЯ ЛАМПА

ТОР-

МОЗНОЙ СИСТЕМЫ

A:

i12

1 2 3

4 5 6

7 8 9 10 11 12 13 14

B62

F45

14

1

1
9

2 3

8

10

4

11 12 13 14 15 16

5 6 7

17 18

1 2 3 4 5

6 7 8 9 10

11 12

19 20 21

13 14 15 16 17 18

22

ABS00989

ABS(diag)-36

Схема включения предупреждающей лампы системы ABS/предупреждающей лампы тормозной системы

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ABSCM&H/U.
1) Переведите замок зажигания в положение OFF.
2) Убедитесь в том, что разъем ABSCM&H/U вставлен
в ABSCM&H/U до фиксации на нем  зажима.

Правильно ли встав-
лен разъем?

Переходите к ша-
гу 2.

Вставьте разъем
ABSCM&H/U до
полной фикса-
ции зажима.

2

СЧИТЫВАНИЕ КДН
Считайте КДН. <См. ABS(diag)-25, Считывание кодов
диагностики неисправностей (КДН).>

Отображается ли на
дисплее Subaru Select
Monitor какой-либо
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА КОЛИЧЕСТВА ТОРМОЗНОЙ ЖИДКОСТИ.
Проверьте количество тормозной жидкости в расшири-
тельном бачке главного цилиндра.

Находится ли уровень
тормозной жидкости
между линиями “MAX”
и “MIN”?

Переходите к ша-
гу 4.

Долейте тормоз-
ную жидкость до
необходимого
уровня.

4

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОРМОЗНОЙ ЖИД-
КОСТИ.
1) Отсоедините разъем датчика уровня (B16) от глав-
ного цилиндра.
2) Измерьте сопротивление между клеммами главного
цилиндра.

Клеммы

№ 1 — № 2:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 5.

Замените глав-
ный цилиндр.

5

ПРОВЕРКА ДАТЧИКА ВКЛЮЧЕНИЯ СТОЯНОЧНОГО
ТОРМОЗА.
1) Отсоедините разъем (R4) от датчика включения
стояночного тормоза.
2) Отпустите стояночный тормоз.
3) Измерьте сопротивление между клеммой датчика
включения стояночного тормоза и массой кузова.

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 6.

Замените датчик
включения стоя-
ночного тормоза.

6

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ КО-
РОТКОГО ЗАМЫКАНИЯ НА МАССУ.
1) Отсоедините разъем (i12) от комбинации приборов.
2) Измерьте сопротивление между разъемом комбина-
ции приборов и массой кузова.

Разъемы и клеммы

(i12) № 7 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 7.

Устраните неис-
правность в разъ-
емах и жгуте про-
водов между
комбинацией
приборов и дат-
чиком включе-
ния стояночного
тормоза.

7

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (F49) от ABSCM&H/U.
2) Отсоедините разъем (i11) от комбинации приборов.
3) Измерьте сопротивление между разъемом
ABSCM&H/U и разъемом комбинации приборов.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 8 — (i11) № 3:

Модель с правосторонним управлением

(F49) № 8 — (i11) № 3:

Сопротивление со-
ставляет менее 0,5
Ом?

Переходите к ша-
гу 8.

Устраните неис-
правность в жгу-
те проводов меж-
ду ABSCM&H/U и
комбинацией
приборов.

8

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМЕ.
Проверьте контакты во всех разъемах.

Выявлен ли плохой
контакт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 9.

9

ПРОВЕРКА ABSCM.
1) Подсоедините разъем к ABSCM&H/U.
2) Переведите замок зажигания в положение ON.
3) Измерьте сопротивление между разъемом комбина-
ции приборов и массой кузова.

Разъемы и клеммы

(i11) № 3 — Масса кузова:

Сопротивление со-
ставляет менее 0,5
Ом?

Проверьте ком-
бинацию прибо-
ров.

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>
