Subaru Forester (2008 год). Руководство - часть 283





EN(H4DO)(diag)-235

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CK:КДН P2109 МИНИМАЛЬНАЯ ОСТАНОВОЧНАЯ ХАРАКТЕРИСТИКА

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “A”

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P2101. <См. EN(H4DO)(diag)-
227, КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

CL:КДН P2111 СИСТЕМА УПРАВЛЕНИЯ ПРИВОДОМ ДРОССЕЛЬНОЙ

ЗАСЛОНКИ – ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P2101. <См. EN(H4DO)(diag)-
227, КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА
ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диагностики неис-
правностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Снимите реле электронной дроссельной заслон-
ки.
3) Измерьте сопротивление между клеммами реле
электронной дроссельной заслонки.

Клеммы

№ 2 — № 4:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 2.

Замените реле
электронной
дроссельной за-
слонки.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ В ЦЕПИ
ПИТАНИЯ РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ.
1) Поверните выключатель зажигания в положение
ON.
2) Измерьте напряжение между разъемом реле
электронной дроссельной заслонки и массой кузова.

Разъемы и клеммы

(B309) № 4 (+) — Масса кузова (–):

Напряжение составляет
10 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и реле элек-
тронной дрос-
сельной заслон-
ки.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РЕЛЕ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B135) № 6 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и реле элек-
тронной дрос-
сельной заслон-
ки.

EN(H4DO)(diag)-236

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CM:КДН P2122 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

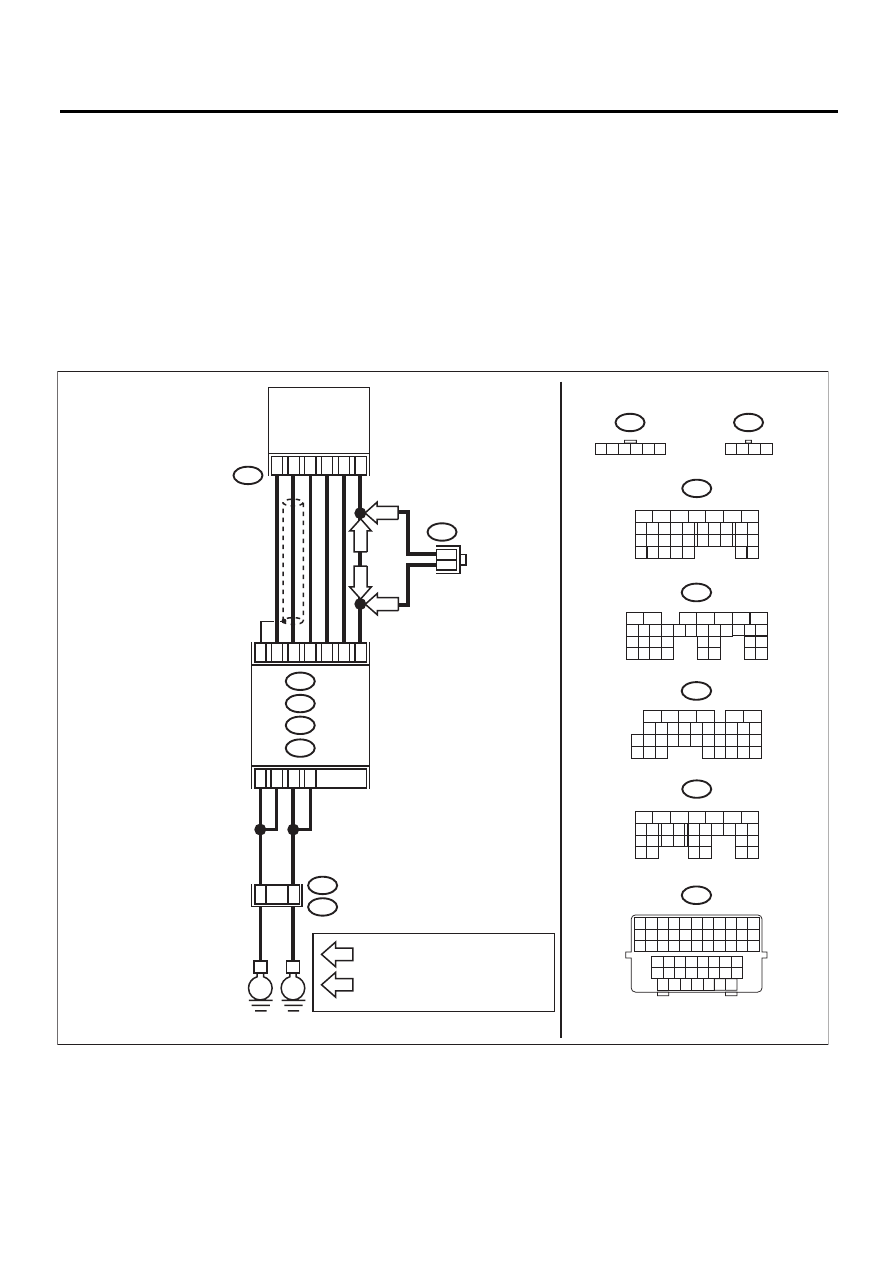

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04861

B315

B73

B122

E4

B136

C:

B137

D:

B135

B:

B134

A:

4

6

5

1

3

C2

8

C1

8

B3

B4

D25

C29

2

D1

ECM

C1

7

A6

C30

D31

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

B137

D:

B315

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25 26 27

8

17

18

1

2

3

4

5

6

29 30 31 32

33 34

B134

A:

1 2 3 4 5 6

B122

1 2 3 4

E

E

3
1

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА

B136

B135

16

10 11 12 13 14 15

25

24

30

9

8

17 18 19

20
28

21 22 23
29

32

31

1

2

3

4

5

6

7

27

26

33

34 35

B:

C:

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

УПРАВЛЕНИЕМ

LHD

RHD

36

35

LHD

LHD

RHD

RHD

EN(H4DO)(diag)-237

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРА-
ТОРА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и датчика по-
ложения педали акселератора.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъемы и клеммы

(B136) № 17 — Масса кузова:
(B136) № 28 — Масса кузова:
(B136) № 28 — (B136) № 30:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 2.

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом датчика поло-
жения педали аксе-
лератора.

2

ПРОВЕРКА КОРОТКОГО ЗАМЫКАНИЯ ВНУТ-
РИ ECM.
1) Подключите ECM.
2) Измерьте сопротивление между разъемом
датчика положения педали акселератора и
массой кузова.

Разъемы и клеммы

(B135) № 6 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Замените педаль
акселератора.
<См. SP(H4SO)-4,
Педаль акселе-
ратора.>

Устраните корот-
кое замыкание на
массу в проводке
между ECM и разъ-
емом датчика поло-
жения педали аксе-
лератора. Замените
ECM при наличии
неисправности.
<См. FU(H4DO)-40,
Блок управления
двигателем (ECM).>

EN(H4DO)(diag)-238

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CN:КДН P2123 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ

ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ/ПЕДАЛИ “D”

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04861

B315

B73

B122

E4

B136

C:

B137

D:

B135

B:

B134

A:

4

6

5

1

3

C2

8

C1

8

B3

B4

D25

C29

2

D1

ECM

C1

7

A6

C30

D31

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25

26 27

8

17

18

1

2

3

4

5

6

29

30 31

B137

D:

B315

21

9

28

10 11 12 13 14 15

7

16

23

19 20

22

24 25 26 27

8

17

18

1

2

3

4

5

6

29 30 31 32

33 34

B134

A:

1 2 3 4 5 6

B122

1 2 3 4

E

E

3
1

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

ДАТЧИК
ПОЛОЖЕНИЯ
ПЕДАЛИ
АКСЕЛЕРАТОРА

B136

B135

16

10 11 12 13 14 15

25

24

30

9

8

17 18 19

20
28

21 22 23
29

32

31

1

2

3

4

5

6

7

27

26

33

34 35

B:

C:

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

 УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

УПРАВЛЕНИЕМ

LHD

RHD

36

35

LHD

LHD

RHD

RHD
