Subaru Forester (2008 год). Руководство - часть 206





ME(H4DO)-69

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

16.Звездочка

распределительного вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4DO)-55, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DO)-57, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DO)-59, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ. <См. ME(H4DO)-60,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите крышку привода звездочки впуск-
ного распределительного вала.

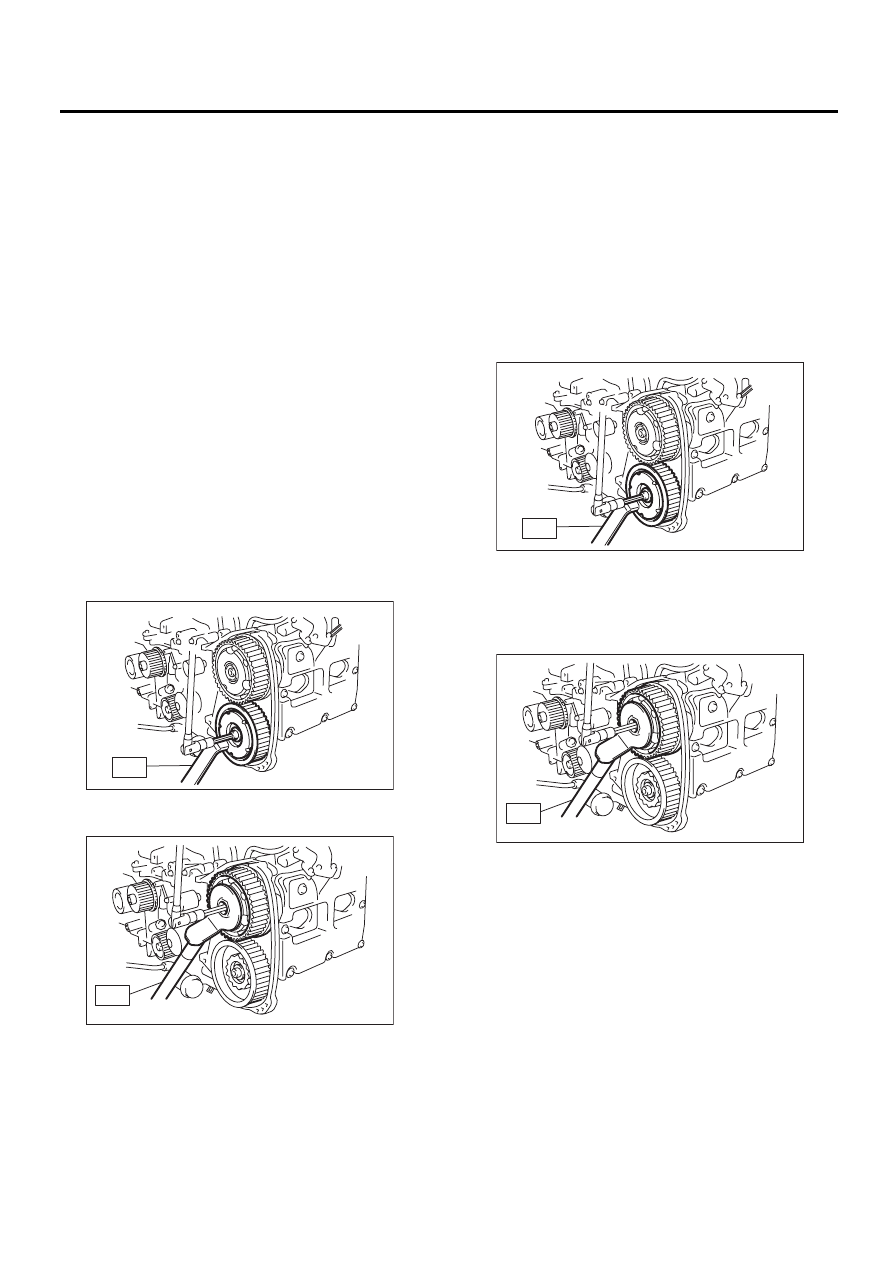

6) Зафиксируйте звездочку распределитель-
ного вала и снимите ее с распределительного
вала при помощи специального инструмента.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

B: УСТАНОВКА

1) Зафиксируйте звездочку распределительно-
го вала и установите ее на распределительный
вал при помощи специального инструмента.
ПРИМЕЧАНИЕ:
При установке не перепутайте левую и правую
звездочки распределительного вала.
ST

499207400

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

Момент затяжки:

Затяните на момент 30 Нм (3,1 кгс-м, 22,1
фунт-сила-фут), затем затяните еще на 45°.

ST

499977500

КЛЮЧ ЗВЕЗДОЧКИ РАС-
ПРЕДЕЛИТЕЛЬНОГО ВАЛА

Момент затяжки:

Затяните на момент 30 Нм (3,1 кгс-м, 22,1
фунт-сила-фут), затем затяните еще на 45°.

2) Установите крышку привода звездочки впус-
кного распределительного вала.
ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.
Момент затяжки:

3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)

3) Установите ремень ГРМ. <См. ME(H4DO)-62,
УСТАНОВКА, Ремень ГРМ.>
4) Установите крышку ремня ГРМ.
<См. ME(H4DO)-59, УСТАНОВКА, Крышка рем-
ня ГРМ.>
5) Установите шкив коленчатого вала.
<См. ME(H4DO)-57, УСТАНОВКА, Шкив колен-
чатого вала.>
6) Установите клиновидные ремни.
<См. ME(H4DO)-55, УСТАНОВКА, Клиновид-
ный ремень.>

ME-03282

ST

ME-03283

ST

ME-03282

ST

ME-03283

ST

ME(H4DO)-70

Звездочка распределительного вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

C: ПРОВЕРКА

1) Проверьте зубья звездочки распредели-
тельного вала на предмет чрезмерного износа
и царапин.
2) Убедитесь, что между звездочкой распреде-
лительного вала и шпонкой нет люфта.

ME(H4DO)-71

Звездочка коленчатого вала

МЕХАНИЧЕСКАЯ ЧАСТЬ

17.Звездочка коленчатого

вала

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
1) Снимите клиновидные ремни.
<См. ME(H4DO)-55, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DO)-57, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DO)-59, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ. <См. ME(H4DO)-60,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите звездочку коленчатого вала.

B: УСТАНОВКА

1) Установите звездочку коленчатого вала.

2) Установите ремень ГРМ. <См. ME(H4DO)-62,
УСТАНОВКА, Ремень ГРМ.>
3) Установите крышку ремня ГРМ.
<См. ME(H4DO)-59, УСТАНОВКА, Крышка рем-
ня ГРМ.>
4) Установите шкив коленчатого вала.
<См. ME(H4DO)-57, УСТАНОВКА, Шкив колен-
чатого вала.>
5) Установите клиновидные ремни.
<См. ME(H4DO)-55, УСТАНОВКА, Клиновид-
ный ремень.>

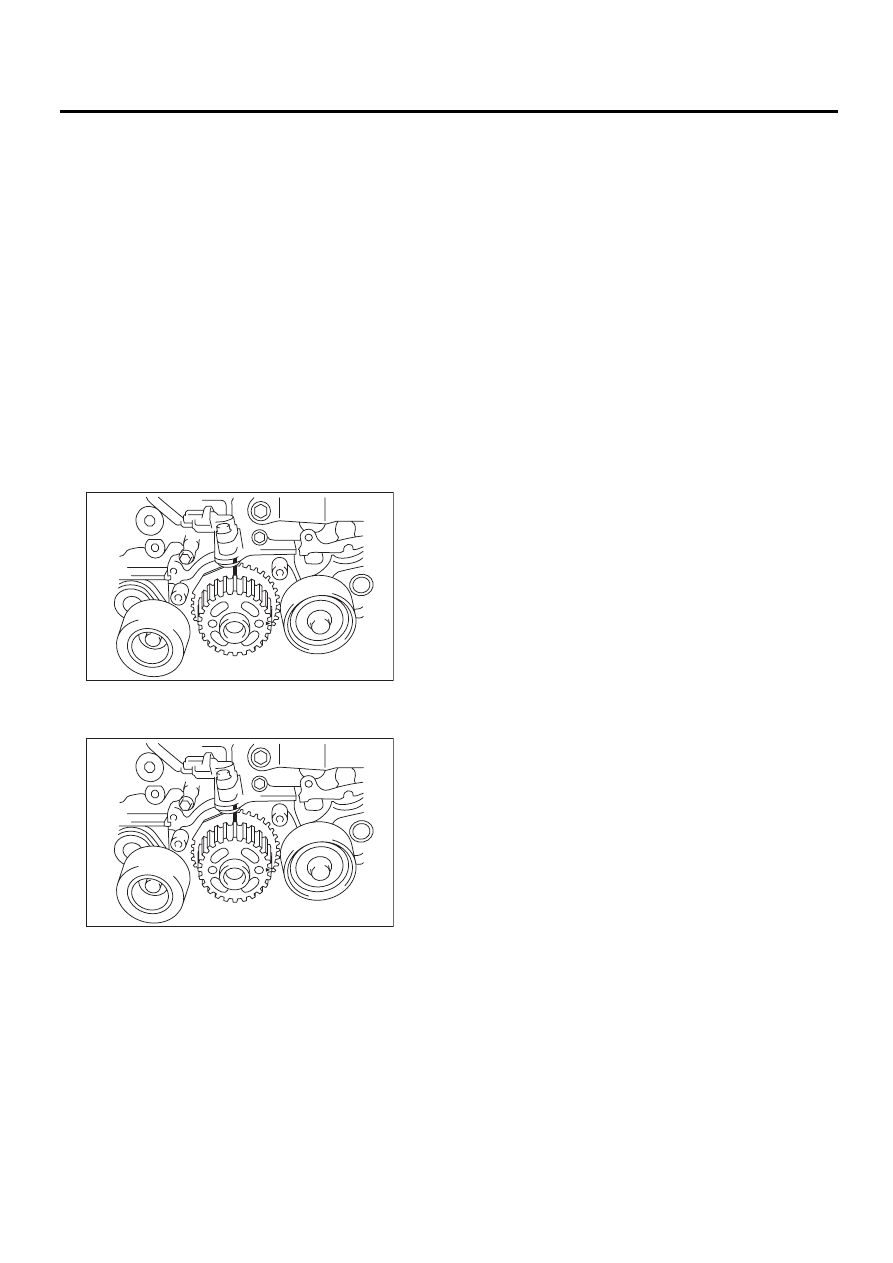

C: ПРОВЕРКА

1) Проверьте зубья звездочки коленчатого ва-
ла на предмет чрезмерного износа и царапин.
2) Убедитесь, что между звездочкой коленча-
того вала и шпонкой нет люфта.
3) Проверьте выступ звездочки коленчатого
вала, используемый для работы датчика, на
предмет повреждений и загрязнений посторон-
ними веществами.

ME-00103

ME-00103

ME(H4DO)-72

Распределительный вал

МЕХАНИЧЕСКАЯ ЧАСТЬ

18.Распределительный вал

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При замене только одной детали, выполняйте
работы, не снимая двигатель с автомобиля.
Подготовительные работы приведены в разде-
ле “Клапанный зазор”. <См. ME(H4DO)-41,
Клапанный зазор.>
1) Снимите клиновидные ремни.
<См. ME(H4DO)-55, СНЯТИЕ, Клиновидный ре-
мень.>
2) Снимите шкив коленчатого вала.
<См. ME(H4DO)-57, СНЯТИЕ, Шкив коленчато-
го вала.>
3) Снимите крышку ремня ГРМ.
<См. ME(H4DO)-59, СНЯТИЕ, Крышка ремня
ГРМ.>
4) Снимите ремень ГРМ. <См. ME(H4DO)-60,
СНЯТИЕ, Ремень ГРМ.>
5) Снимите звездочку распределительного ва-
ла. <См. ME(H4DO)-69, СНЯТИЕ, Звездочка
распределительного вала.>

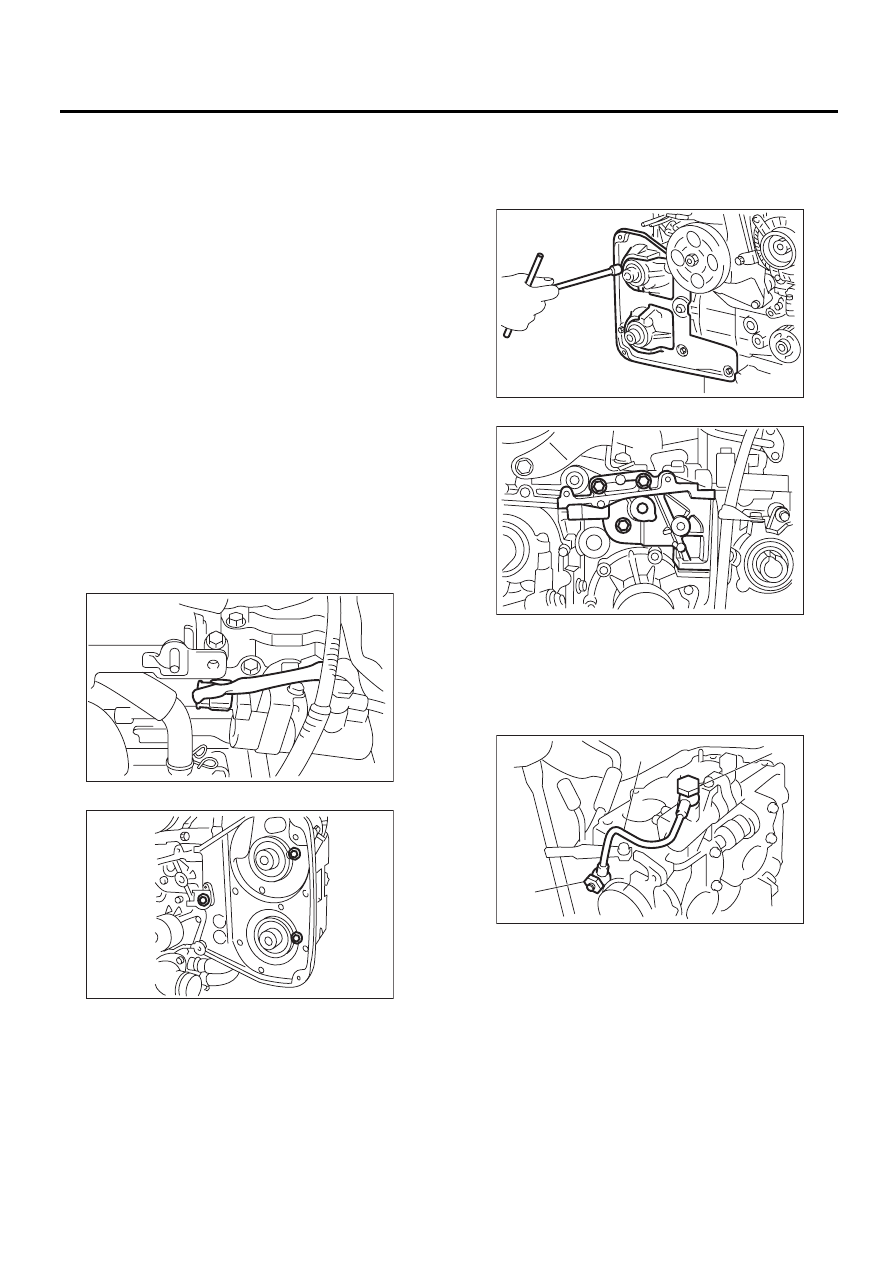

6) Отсоедините разъем узла электромагнитно-
го клапана управления потоком масла.

7) Снимите крышку ремня ГРМ № 2 (левую).

8) Снимите крышку ремня ГРМ № 2 (правую).

ПРИМЕЧАНИЕ:
Не повредите или не ослабьте резиновое уп-
лотнение при снятии крышек ремня ГРМ.

9) Снимите кронштейн натяжителя.

10) Снимите катушку зажигания.
<См. IG(H4DO)-4, СНЯТИЕ, Свеча зажигания.>
11) Отсоедините шланг вентиляции картера от
клапанной крышки.
12) Снимите клапанную крышку и прокладку.
13) Снимите масляную трубку.

ME-00770

ME-00106

(A) Штуцер-болт с фильтром (с выступом)

(B) Штуцер-болт без фильтра (без выступа)

(C) Масляная трубка

ME-00107

ME-00105

(B)

(C)

(A)

ME-02834
