Subaru Forester (2008 год). Руководство - часть 90





LU(H4SO)-2

Общие сведения

СИСТЕМА СМАЗКИ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Метод смазки

Принудительная смазка

Масля-
ный на-
сос

Тип насоса

Трохоидного типа

Число зубьев

Внутренний ротор

9

Внешний ротор

10

Диаметр

× толщина вне-

шнего ротора

SOHC

78

× 7мм (3,07 × 0,28 дюйма)

DOHC

78

× 10мм (3,07 × 0,39 дюйма)

Зазор между головками зубьев
внутреннего и внешнего роторов

Номинальное значение

0,04 — 0,14 мм (0,0016 — 0,0055 дюймов)

Предельное значение

0,18 мм (0,0071 дюймов)

Боковой зазор между внутренним
ротором и корпусом насоса

Номинальное значение

0,02 — 0,07 мм (0,0008 — 0,0028 дюймов)

Предельное значение

0,12 мм (0,0047 дюймов)

Корпусной зазор между внешним
ротором и корпусом насоса

Номинальное значение

0,10 — 0,175 мм (0,0039 — 0,0069 дюймов)

Предельное значение

0,20 мм (0,0079 дюймов)

Производитель-
ность
(Температура
масла 80°C
(176°F))

SOHC

600
об/
мин

Давление подачи

98 кПа (1,0 кгс/см

2

, 14 фунтов/кв. дюйм)

Производительность
насоса

3,2 л (3,4 кварт США, 2,8 британских кварт)/мин.

5000
об/
мин

Давление подачи

294 кПа (3,0 кгс/см

2

, 43 фунтов/кв. дюйм)

Производительность
насоса

32,6 л (34,4 кварт США, 28,7 британских кварт)/мин.

DOHC

600
об/
мин

Давление подачи

98 кПа (1,0 кгс/см

2

, 14 фунтов/кв. дюйм)

Производительность
насоса

4,6 л (4,9 кварт США, 4,0 британских кварт)/мин.

5000
об/
мин

Давление подачи

294 кПа (3,0 кгс/см

2

, 43 фунтов/кв. дюйм)

Производительность
насоса

47,0 л (49,7 кварт США, 41,4 британских кварт)/мин.

Рабочее давление пре-
дохранительного клапана

SOHC

490 кПа (5,0 кгс/см

2

, 71 фунтов/кв. дюйм)

DOHC

588 кПа (6,0 кгс/см

2

, 85 фунтов/кв. дюйм)

Масля-
ный
фильтр

Тип фильтра

Полнопоточный фильтр

Площадь фильтрации

Наружный диаметр: 68 мм
(2,68 дюйма)

800 см

2

 (124 квадратных дюйма)

Наружный диаметр: 65 мм
(2,56 дюйма)

470 см

2

 (73 квадратных дюйма)

Давление открытия перепускного клапана

160 кПа (1,63 кгс/см

2

, 23,2 фунтов/кв. дюйм)

Наружный диаметр

× ши-

рина

Наружный диаметр: 68 мм
(2,68 дюйма)

68

× 65 мм (2,68 × 2,56 дюймов)

Наружный диаметр: 65 мм
(2,56 дюйма)

65

× 74,4 мм (2,56 × 2,93 дюймов)

Параметры установочного винта

M 20

× 1,5

Датчик
давле-
ния
масла

Тип

С погружной контактной точкой

Рабочее напряжение — мощность в ваттах

12 В — 3,4 Вт или менее

Давление включения предупреждающей лампы

14,7 кПа (0,15 кгс/см

2

, 2,1 фунтов/кв. дюйм)

Испытательное давление

981 кПа (10 кгс/см

2

, 142 фунтов/кв. дюйм), или более

Мотор-
ное
масло

Емкость (при капиталь-
ном ремонте)

SOHC

4,8 л (5,0 кварт США, 4,3 британских кварт)

DOHC

5,0 л (5,4 кварт США, 4,5 британских кварт)

При замене моторного
масла и масляного филь-
тра

SOHC

4,2 л (4,4 кварт США, 3,7 британских кварт)

DOHC без турбонаддува

С масляным радиатором:

4,3 л (4,5 кварт США, 3,8 британских кварт)

Без масляного радиатора:

4,2 л (4,4 кварт США, 3,7 британских кварт)

DOHC Turbo

4,3 л (4,5 кварт США, 3,8 британских кварт)

При замене только мотор-
ного масла

SOHC

4,0 л (4,2 кварт США, 3,5 британских кварт)

DOHC

4,0 л (4,2 кварт США, 3,5 британских кварт)

LU(H4SO)-3

Общие сведения

СИСТЕМА СМАЗКИ

Рекомендованное масло:

Масло, отвечающее одному из следующих
стандартов

• Имеющее стандарт API SM или SL с лого-

типом “Energy Conserving”

• Имеющее стандарт ILSAC GF-4 или GF-3

со знаком “многоконечной звезды” на
верхней части емкости.

• В случае стандарта ACEA – имеющее

знак A1, A2, или A3 на верхней части ем-
кости.

ОСТОРОЖНО:
• 0W-20 может использоваться только на
моделях SOHC.
• При замене масла в двигателе допускает-
ся заливать масло других марок, но обяза-
тельно убедитесь, что Вы используете мас-
ло, соответствующее стандарту API и вяз-
кости по SAE, указанной Subaru.

ПРИМЕЧАНИЕ:
Если автомобиль эксплуатируется в регионах с
высоким уровнем температур или в других тяже-
лых условиях, используйте масло с приведенной
ниже вязкостью. Стандарт API: SM или SL
Вязкость по SAE: 30, 40, 10W-50, 20W-40,
20W-50

(1) Вязкость по SAE и температура применения

40

30

15

0

-15

-20

-30

( C)

104

86

59

32

5

-4

-22

( F)

SAE   (1)

10W-30,10W-40

5W-30

0W-20

LU-02205

LU(H4SO)-4

Общие сведения

СИСТЕМА СМАЗКИ

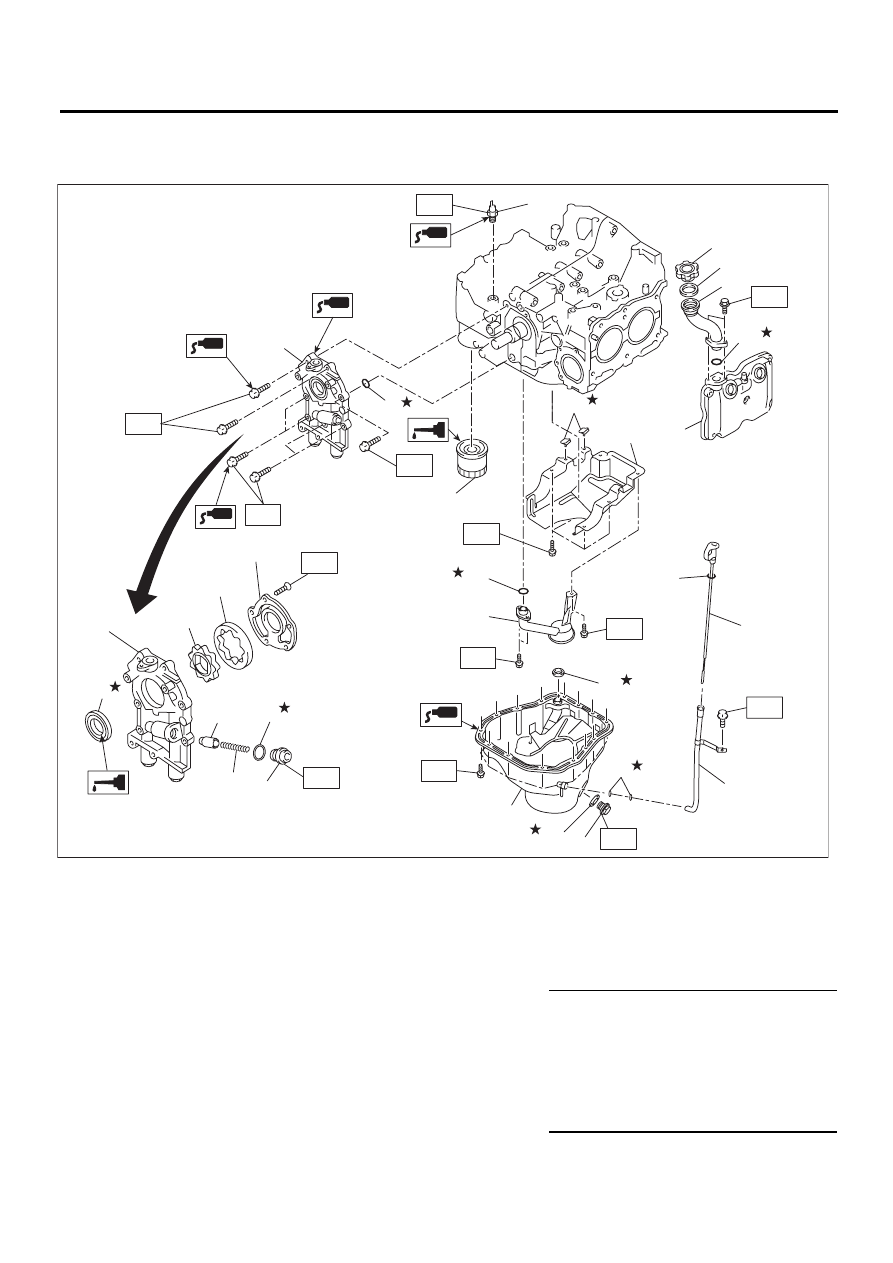

B: УЗЕЛ

1. МОДЕЛЬ SOHC

(1)

Заглушка

(14) Маслозаправочная труба

(27) Прокладка

(2)

Прокладка

(15) Прокладка

(28) Уплотнение

(3)

Пружина предохранитель-
ного клапана

(16) Крышка маслозаправочной горло-

вины

(29) Клапанная крышка

(4)

Предохранительный клапан (17) Уплотнительное кольцо

(30) Уплотнительное кольцо

(5)

Передний сальник

(18) Отражательная пластина





(6)

Корпус масляного насоса

(19) Уплотнительное кольцо

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(7)

Внутренний ротор

(20) Сетчатый масляный фильтр

T1: 5 (0,5, 3,7)

(8)

Внешний ротор

(21) Направляющая щупа уровня масла

T2: 6,4 (0,65, 4,7)

(9)

Крышка масляного насоса

(22) Уплотнительное кольцо

T3: 10 (1,0, 7,2)

(10) Масляный фильтр

(23) Поддон картера

T4: 25 (2,5, 18,4)

(11) Уплотнительное кольцо

(24) Щуп уровня масла

T5: 44 (4,5, 24,3)

(12) Узел масляного насоса

(25) Сливная пробка

T6: 5,4 (0,55, 4,0)

(13) Датчик давления масла

(26) Прокладка сливной пробки





LU-02350

(30)

(12)

(11)

T4

T2

T6

T2

T1

T5

T5

T2

T2

(13)

(9)

(8)

(7)

(6)

(27)

(17)

(15)

(14)

(16)

(24)

(23)

(10)

(25)

(26)

(5)

(4)

(3)

(2)

(1)

(22)

(21)

T2

(28)

T3

T2

(20)

(19)

(18)

(29)

T2
