Subaru Forester (2008 год). Руководство - часть 88





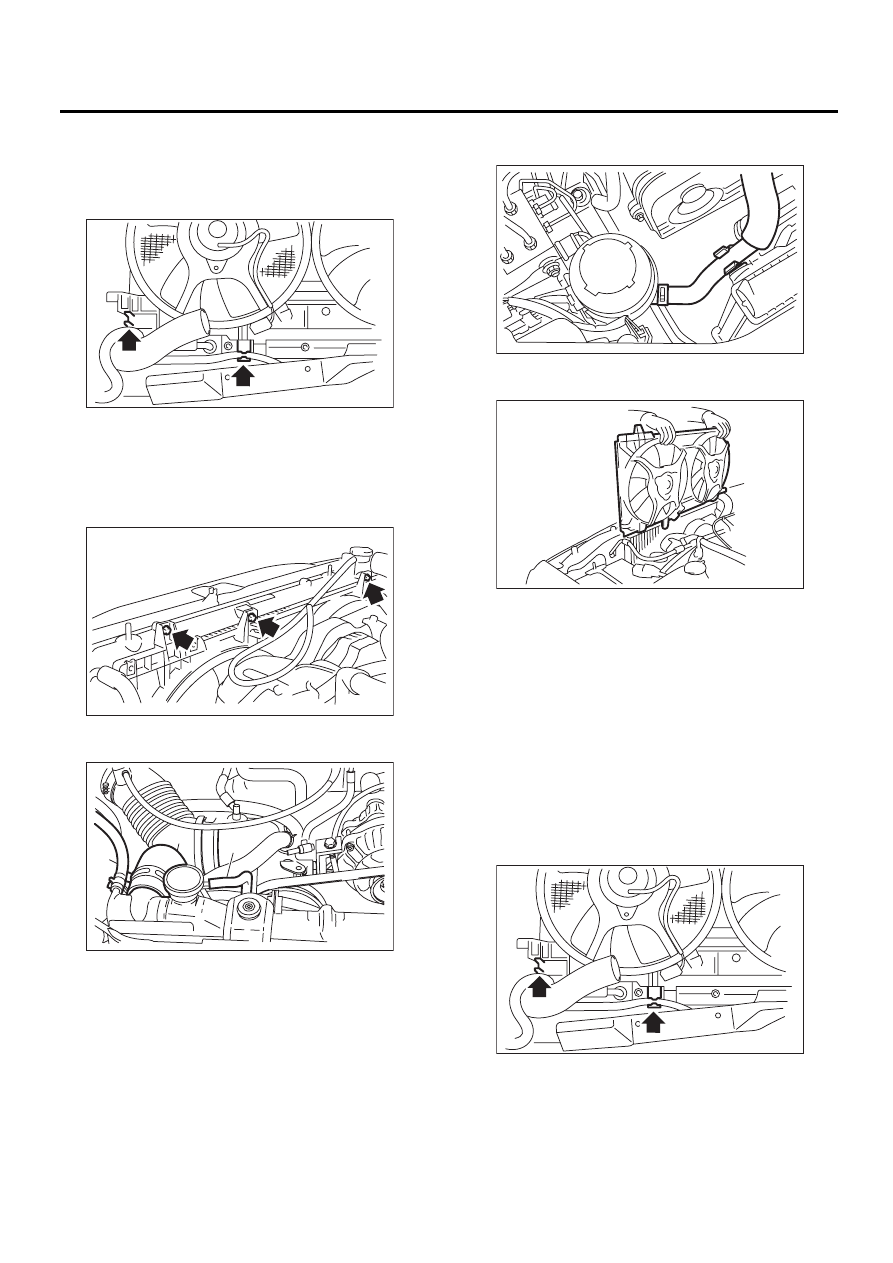

CO(H4SO)-39

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

10) Поднимите выпускной шланг радиатора и
приподнимите радиатор над нижним кожухом
радиатора. Снимите шланг ATF в 2 местах с за-
жимов узла электродвигателя вентилятора ра-
диатора. (Модель AT)

11) Опустите автомобиль.
12) Снимите расширительный бачок.
<См. CO(H4SO)-44, СНЯТИЕ, Расширительный
бачок.>
13) Отверните крепежные болты от узла электро-
двигателя основного вентилятора радиатора.

14) Отсоедините впускной шланг радиатора и
переливной шланг.

15) Отсоедините шланг усилителя рулевого уп-
равления от зажима на радиаторе.

16) Снимите узел электродвигателя основного
вентилятора радиатора с автомобиля.

B: УСТАНОВКА

1. МОДЕЛЬ БЕЗ ТУРБОНАДДУВА

1) Установите узел электродвигателя основно-
го вентилятора радиатора на радиатор
2) Поднимите автомобиль на подъемнике.
3) Поднимите выпускной шланг радиатора и
приподнимите радиатор над нижним кожухом
радиатора. Присоедините шланг ATF в 2 мес-
тах к зажимам на узле электродвигателя ос-
новного вентилятора радиатора. (Модель AT)

ПРИМЕЧАНИЕ:
Вставьте штыри на нижней стороне радиатора
в отверстия на автомобиле.

(A) Впускной шланг радиатора

(B) Вентиляционный шланг

(C) Переливной шланг

CO-00143

CO-00064

(A)

(B)

(C)

CO- 02195

CO-00037

CO-00065

CO-00143

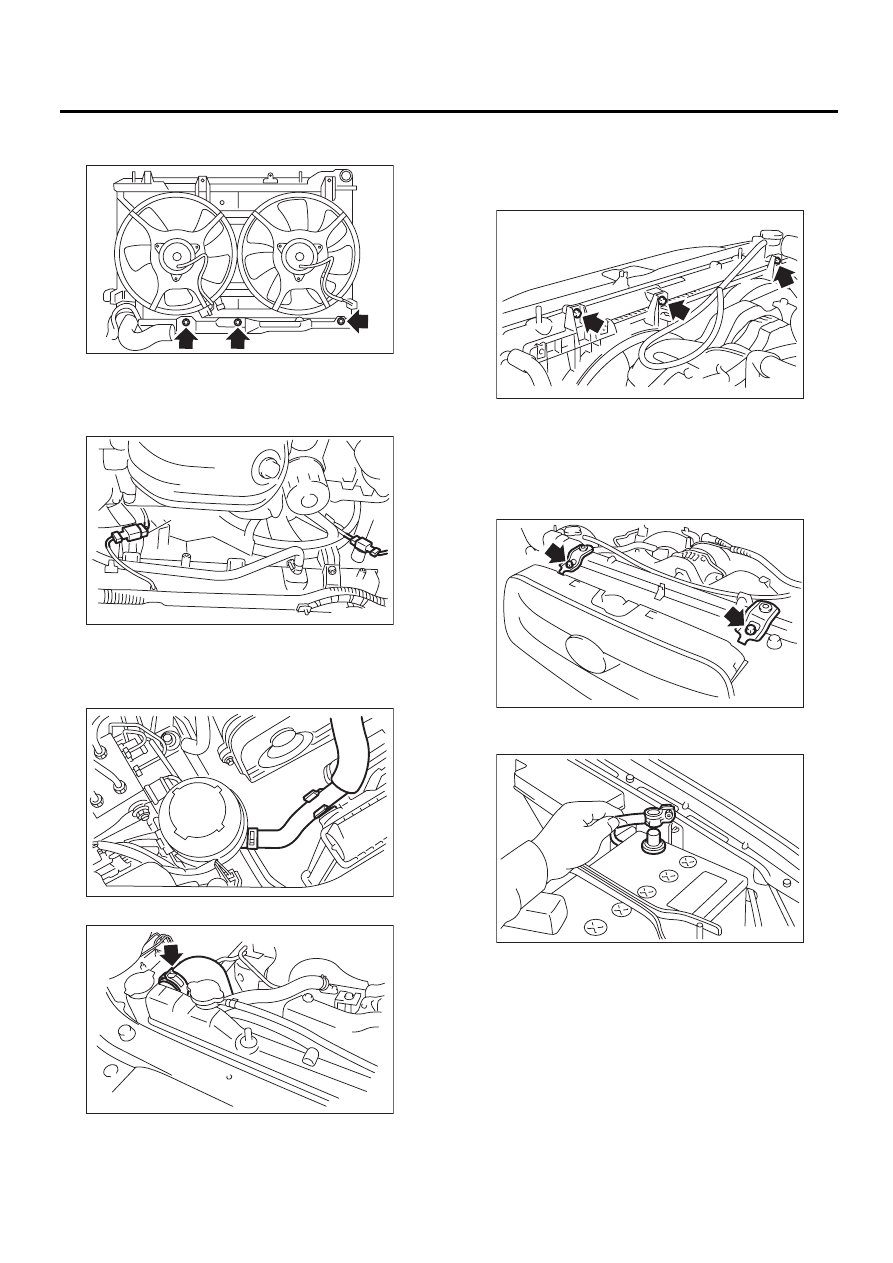

CO(H4SO)-40

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

4) Затяните крепежные болты нижнего кожуха
радиатора. (Модель AT)

5) Присоедините разъем электродвигателя ос-
новного вентилятора радиатора (A) и разъем
электродвигателя вспомогательного радиато-
ра (B).

6) Установите нижний кожух.
7) Опустите автомобиль.
8) Прикрепите шланг усилителя рулевого уп-
равления к радиатору.

9) Присоедините впускной шланг радиатора.

10) Заверните крепежные болты узла электро-
двигателя основного вентилятора радиатора.

Момент затяжки:

4,9 Нм (0,50 кгс-м, 3,6 фунт-сила-фут)

11) Установите расширительный бачок.
<См. CO(H4SO)-44, УСТАНОВКА, Расширитель-
ный бачок.>
12) Установите переливной шланг.
13) Установите верхние кронштейны радиатора.
(Модель AT)

14) Присоедините провод массы к аккумуля-
тору.

15) Залейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, ЗАЛИВКА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>

CO-00070

CO-00013

(A)

(B)

CO-00037

CO-02212

CO-00064

CO-00036

FU-00009

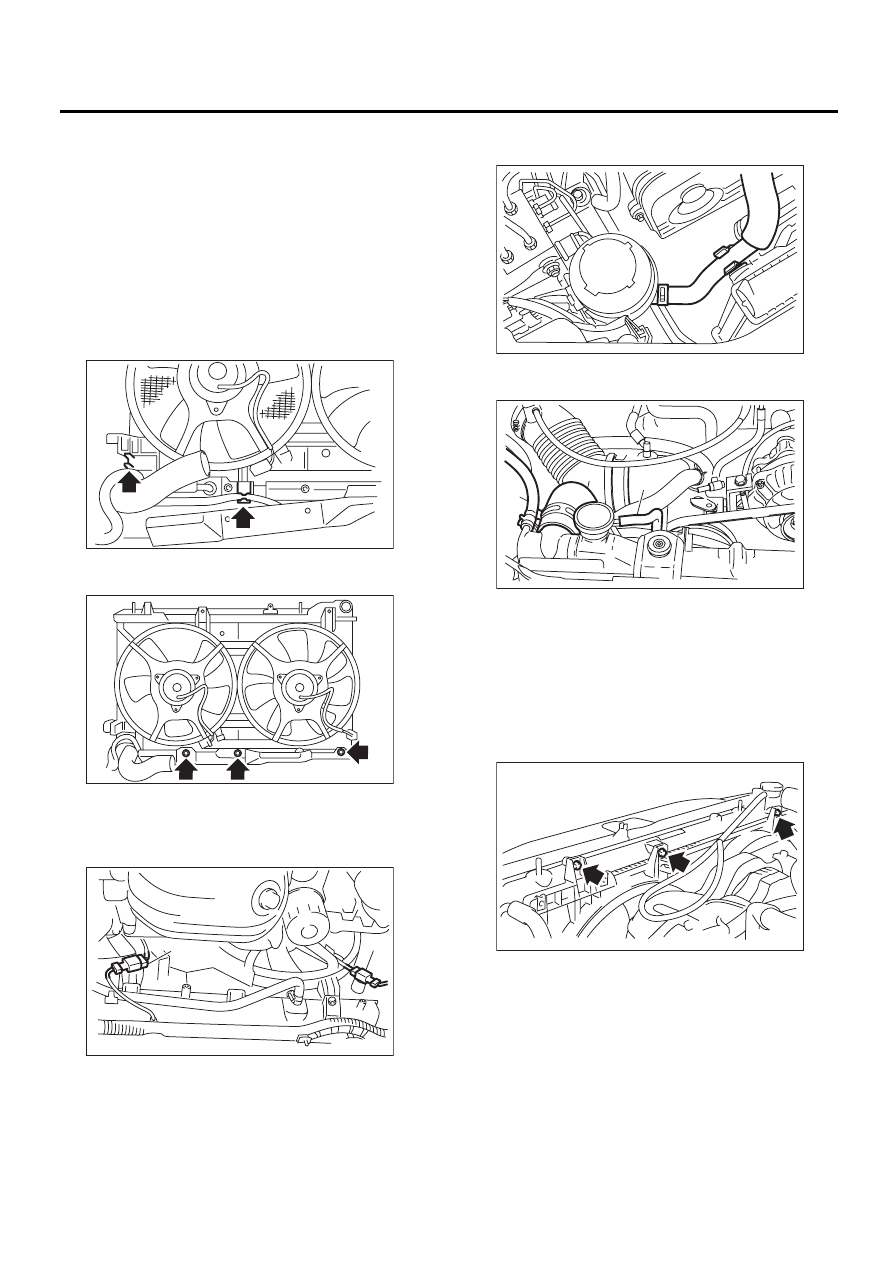

CO(H4SO)-41

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Установите узел электродвигателя основно-
го вентилятора радиатора на радиатор
2) Поднимите автомобиль на подъемнике.
3) Поднимите выпускной шланг радиатора и
приподнимите радиатор над нижним кожухом
радиатора. Присоедините шланг ATF в 2 мес-
тах к зажимам на узле электродвигателя ос-
новного вентилятора радиатора. (Модель AT)

ПРИМЕЧАНИЕ:
Вставьте штыри на нижней стороне радиатора
в отверстия на автомобиле.

4) Затяните крепежные болты нижнего кожуха
радиатора. (Модель AT)

5) Присоедините разъем электродвигателя ос-
новного вентилятора радиатора (A) и разъем
электродвигателя вспомогательного радиато-
ра (B).

6) Установите нижний кожух.
7) Опустите автомобиль.

8) Присоедините шланг усилителя рулевого уп-
равления к зажиму на радиаторе.

9) Присоедините впускной шланг радиатора и
переливной шланг к радиатору.

10) Заверните крепежные болты узла электро-
двигателя основного вентилятора радиатора.

Момент затяжки:

4,9 Нм (0,5 кгс-м, 3,6 фунт-сила-фут)

11) Установите расширительный бачок.
<См. CO(H4SO)-44, УСТАНОВКА, Расширитель-
ный бачок.>

CO-00143

CO-00070

CO-00013

(A)

(B)

(A) Впускной шланг радиатора

(B) Вентиляционный шланг

(C) Переливной шланг

CO-00037

(A)

(B)

(C)

CO- 02195

CO-00064

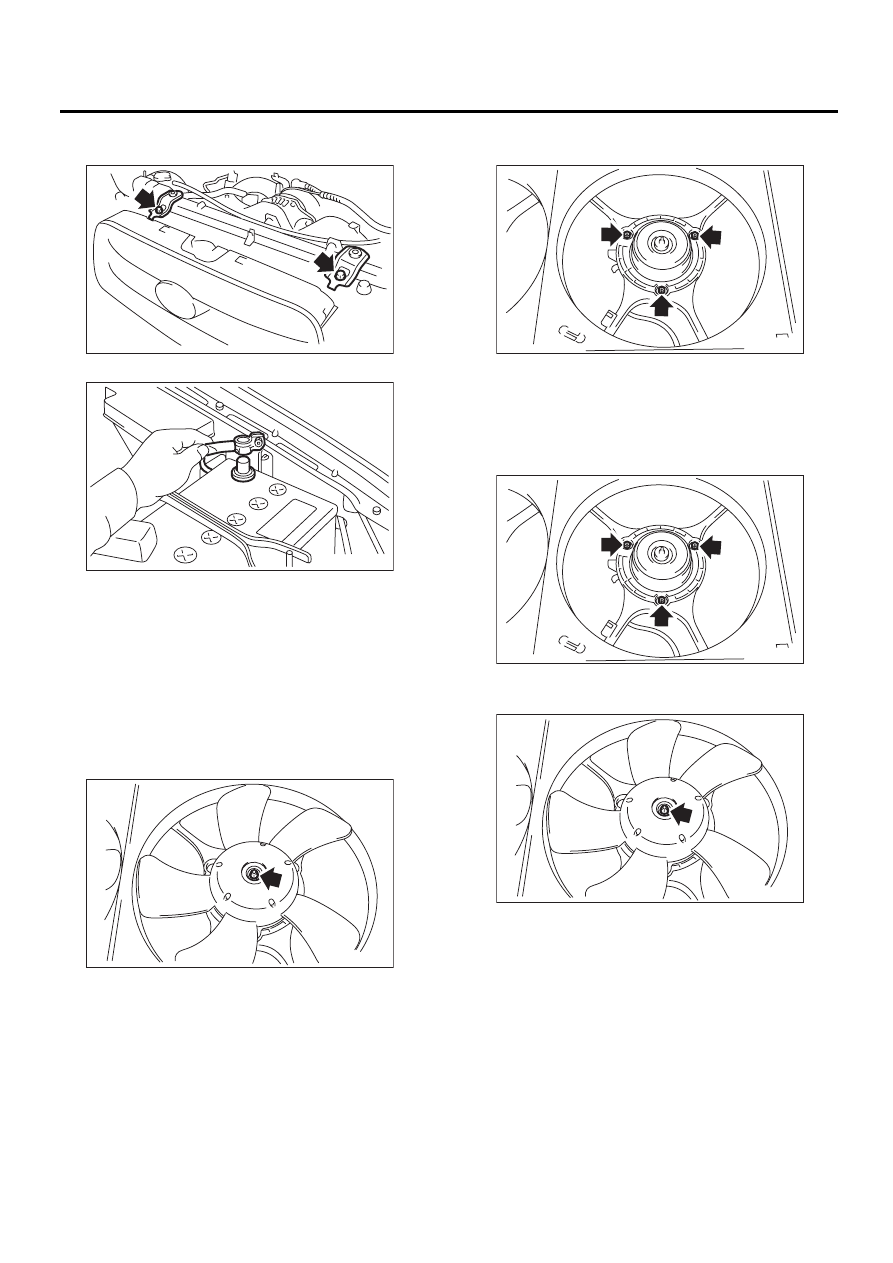

CO(H4SO)-42

Основной вентилятор радиатора и электродвигатель вентилятора

СИСТЕМА ОХЛАЖДЕНИЯ

12) Установите верхние кронштейны радиатора.
(Модель AT)

13) Присоедините провод массы к аккумулятору.

14) Залейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, ЗАЛИВКА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ ДВИГАТЕЛЯ, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>
15) Установите крышку коллектора.

C: РАЗБОРКА

1) Снимите зажим, который крепит разъем
электродвигателя к кожуху.
2) Снимите гайки, крепящие вентилятор к элек-
тродвигателю вентилятора.

3) Отверните болты, которые крепят электро-
двигатель вентилятора к кожуху.

D: СБОРКА

Произведите сборку в порядке, обратном поряд-
ку разборки.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

Момент затяжки:

3,4 Нм (0,35 кгс-м, 2,5 фунт-сила-фут)

CO-00036

FU-00009

CO-00047

CO-00048

CO-00048

CO-00047
