Subaru Forester (2008 год). Руководство - часть 91





LU(H4SO)-5

Общие сведения

СИСТЕМА СМАЗКИ

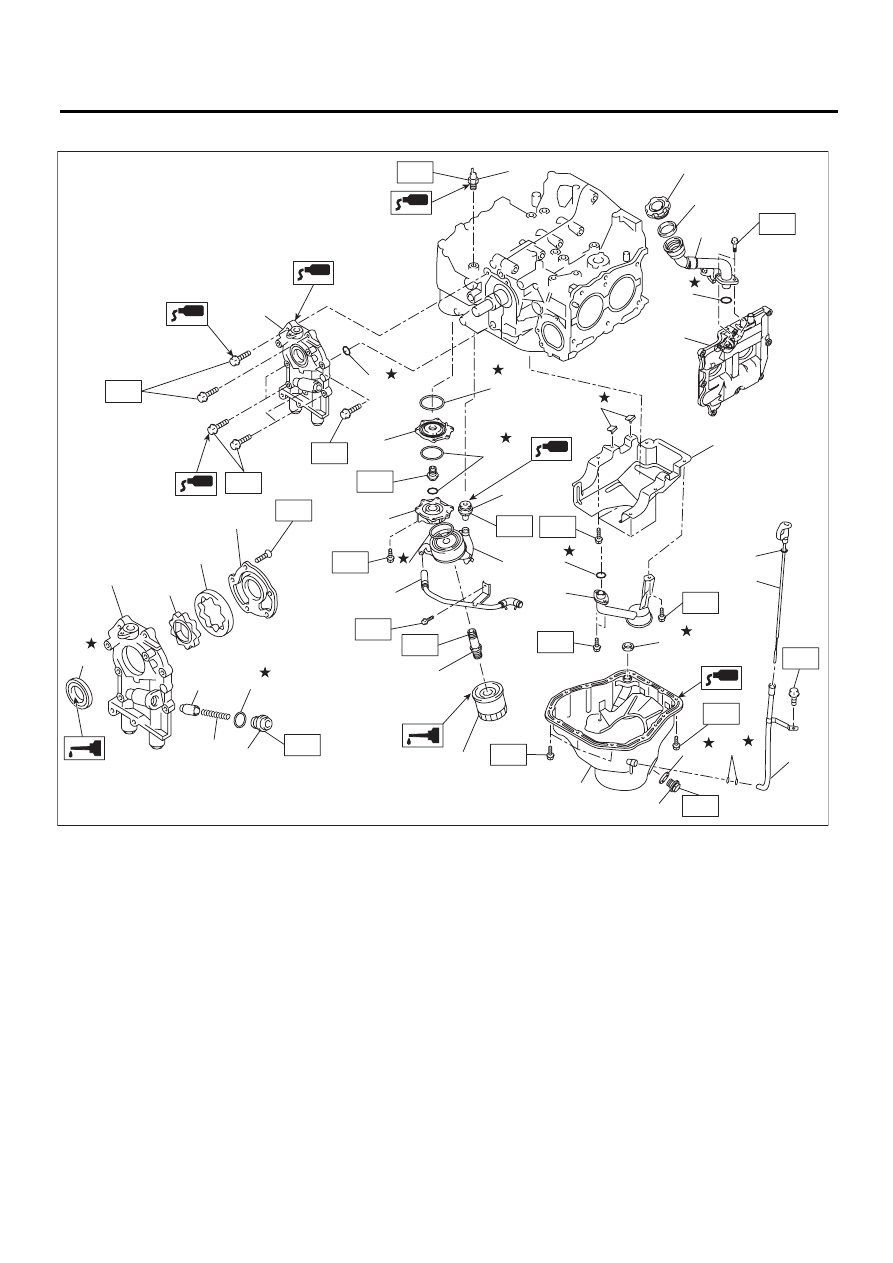

2. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА

LU-02370

T7

T2

T5

(9)

(8)

(7)

(6)

(30)

(17)

(16)

(5)

(4)

(3)

(2)

(1)

(20)

(29)

T3

(18)

(19)

T8

(11)

(12)

(10)

T3

(13)

T6

(14)

(15)

T3

T3

(31)

(22)

(21)

T4

T3

T3

(32)

T9

(34)

(35)

T1

T5

(23)

(26)

(25)

(28)

(27)

(33)

(24)

(36)

T3

LU(H4SO)-6

Общие сведения

СИСТЕМА СМАЗКИ

(1)

Заглушка

(17) Маслозаправочная труба

(33) Уплотнительное кольцо

(2)

Прокладка

(18) Уплотнительное кольцо

(34) Прокладка

(3)

Пружина предохранительного кла-
пана

(19) Клапанная крышка

(35) Уплотнительное кольцо

(4)

Предохранительный клапан

(20) Отражательная пластина

(36) Штуцер (модели с мас-

ляным радиатором)

(5)

Передний сальник

(21) Уплотнительное кольцо





(6)

Корпус масляного насоса

(22) Сетчатый масляный фильтр

Момент затяжки: Нм (кгс-
м, фунт-сила фут)

(7)

Внутренний ротор

(23) Прокладка

T1: 5 (0,5, 3,7)

(8)

Внешний ротор

(24) Направляющая щупа уровня масла

T2: 5,4 (0,55, 4,0)

(9)

Крышка масляного насоса

(25) Поддон картера

T3: 6,4 (0,65, 4,7)

(10) Масляный фильтр

(26) Щуп уровня масла

T4: 10 (1,0, 7,4)

(11) Соединитель (модели с масляным

радиатором)

(27) Прокладка сливной пробки

T5: 44 (4,5, 32,5)

(12) Обводная водяная трубка (модели

с масляным радиатором)

(28) Сливная пробка

T6: 69 (7,0, 50,9)

(29) Прокладка (модели с масляным радиатором)

T7: 25 (2,5, 18,4)

(13) Масляный радиатор (модели с мас-

ляным радиатором)

(30) Крышка маслозаправочной горловины

T8: 54 (5,5, 39,8)

(14) Уплотнительное кольцо

(31) Уплотнение

T9: 45 (4,6, 32,5)

(15) Узел масляного насоса

(32) Соединитель (модели без масляного ради-

атора)

(16) Датчик давления масла

LU(H4SO)-7

Общие сведения

СИСТЕМА СМАЗКИ

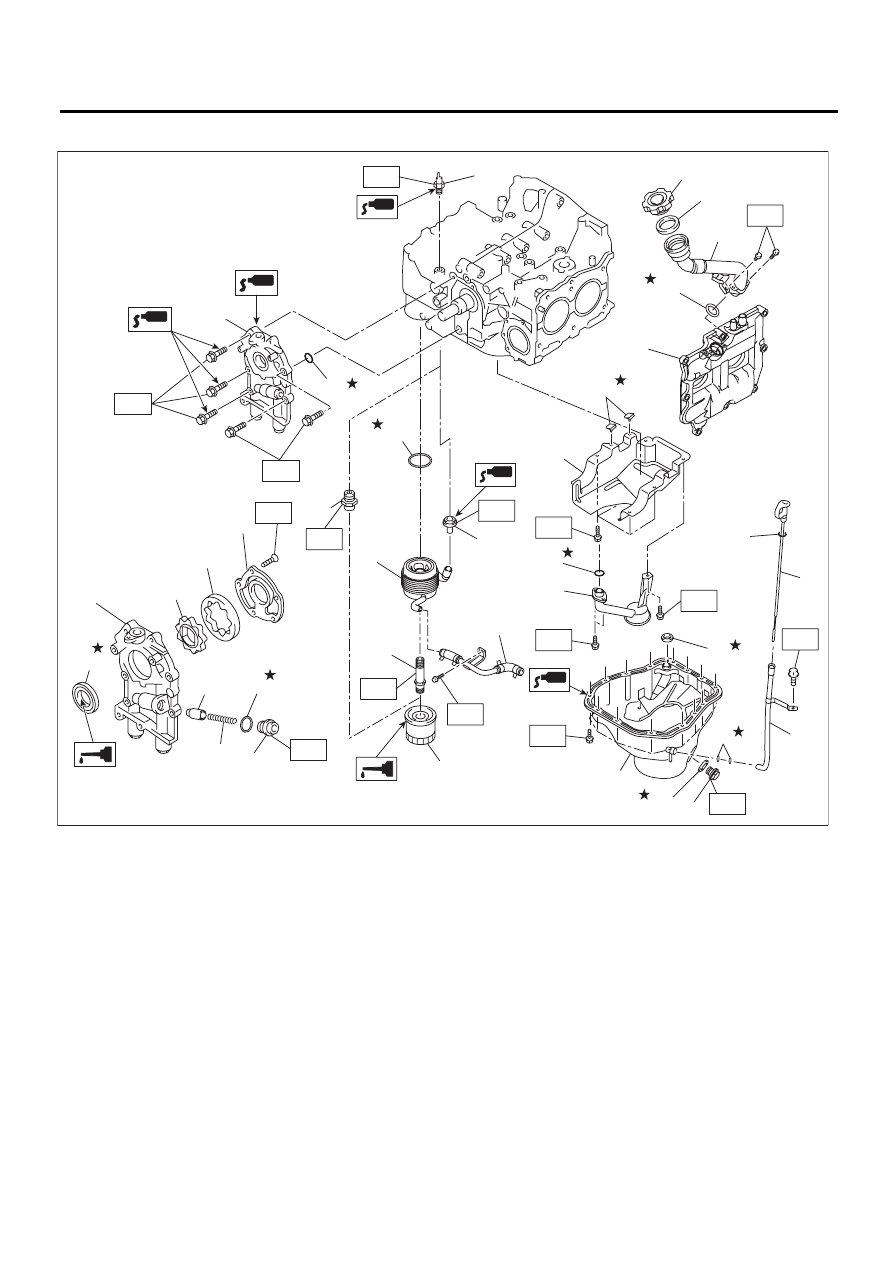

3. МОДЕЛЬ DOHC С ТУРБОНАДДУВОМ

LU-02388

(15)

(14)

T6

T2

T9

T2

T5

T2

T8

T2

T7

(29)

(9)

(8)

(7)

(6)

(30)

(12)

(22)

(18)

(32)

(21)

(16)

(11)

(10)

(34)

(29)

T4

(5)

(4)

(3)

(2)

(1)

(31)

(13)

(38)

(20)

(17)

(19)

T3

T2

T2

(33)

T2

T2

(36)

(35)

T1

T1

T7

(23)

(25)

(28)

(27)

(26)

(37)

(24)

T2

LU(H4SO)-8

Общие сведения

СИСТЕМА СМАЗКИ

(1)

Заглушка

(18) Уплотнительное кольцо

(34) Уплотнительное кольцо

(2)

Прокладка

(19) Маслозаправочная труба

(35) Уплотнительное кольцо

(3)

Пружина предохранительного клапана

(20) Уплотнительное кольцо

(36) Прокладка

(4)

Предохранительный клапан

(21) Клапанная крышка

(37) Уплотнительное кольцо

(5)

Передний сальник

(22) Сетчатый масляный фильтр (38) Штуцер

(6)

Корпус масляного насоса

(23) Прокладка





(7)

Внутренний ротор

(24) Направляющая щупа уровня

масла

Момент затяжки: Нм (кгс-м, фунт-
сила фут)

(8)

Внешний ротор

(25) Поддон картера

T1: 5 (0,5, 3,7)

(9)

Крышка масляного насоса

(26) Щуп уровня масла

T2: 6,4 (0,65, 4,7)

(10) Масляный фильтр

(27) Прокладка сливной пробки

T3: 10 (1,0, 7,2)

(11) Соединитель масляного радиатора

(28) Сливная пробка

T4: 45 (4,6, 32,5)

(12) Обводная водяная трубка

(29) Прокладка

T5: 69 (7,0, 50,9)

(13) Масляный радиатор

(30) Адаптер (1)

T6: 25 (2,5, 18,4)

(14) Уплотнительное кольцо

(31) Адаптер (2)

T7: 44 (4,5, 32,5)

(15) Узел масляного насоса

(32) Отражательная пластина

T8: 54 (5,5, 39,8)

(16) Датчик давления масла

(33) Уплотнитель

T9: 5,4 (0,55, 0,40)

(17) Крышка маслозаправочной горловины
