Subaru Legacy (2008 год). Руководство - часть 989

AB(diag)-118

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AP:КДН F1 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F1 обратитесь к сведениям по КДН F4. <См.
AB(diag)-119, КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AQ:КДН F2 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F2 обратитесь к сведениям по КДН F4. <См.
AB(diag)-119, КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AR:КДН F3 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F3 обратитесь к сведениям по КДН F4. <См.
AB(diag)-119, КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-119

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AS:КДН F4 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ЛЕВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины левой боковой подушки безопас-
ности.
• Неисправность датчика левой боковой подушки безопасности или датчика левой подушки-
шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

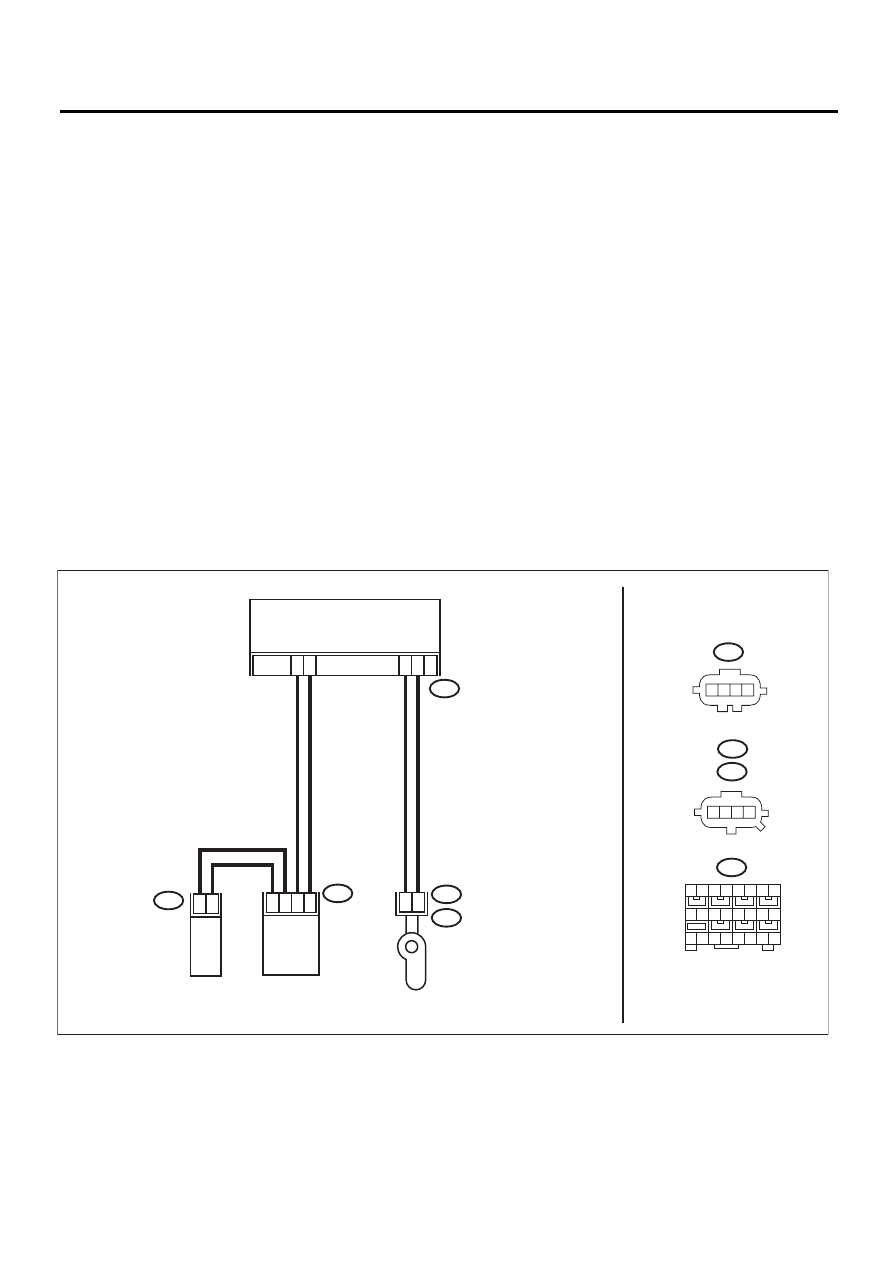

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB17

AB19

AB20

AB23

AB17

AB23

AB-01877

AB32

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB19

1 2 3 4

ЛЕВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

МОДУЛЬ ЛЕВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

AB(diag)-120

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
(AB17), (AB23) и (AB32) между блоком управления
системой подушек безопасности и датчиком левой
подушки-шторки безопасности.

Выявлен ли плохой
контакт?

Замените как за-
дний жгут проводов
системы подушек
безопасности, так и
жгут проводов кузо-
ва.

Переходите к шагу
2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB21) от преднатяжителя
левого ремня безопасности.
3) Отсоедините разъем (AB31) от модуля левой по-
душки-шторки безопасности.
4) Отсоедините разъемы (AB19) и (AB20) от моду-
ля левой боковой подушки безопасности.
5) Отсоедините разъемы (AB17), (AB6) и (AB18) от
блока управления системой подушек безопасности.
6) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17), (AB6) и
(AB18).
7) Отсоедините разъем (AB23) от датчика левой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB23).
8) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 10 — (3V) № 1:
(5AG) № 8 — (3V) № 2:

Сопротивление со-
ставляет менее 10
Ом?

Переходите к шагу 3. Замените как за-

дний жгут проводов
системы подушек
безопасности, так и
жгут проводов ку-
зова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И
ДАТЧИКОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗО-
ПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой ку-
зова, а также сопротивление между разъемом
(5AG) диагностического жгута проводов AG и разъ-
емом (3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 10 — Масса кузова:
(5AG) № 8 — Масса кузова:
(5AG) № 10 — (5AG) № 8:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 4. Замените как за-

дний жгут проводов
системы подушек
безопасности, так и
жгут проводов ку-
зова.

AB(diag)-121

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОС-
ТИ И ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ).
1) Отсоедините разъем (2V) диагностического жгу-
та проводов V от разъема (АВ23) датчика левой бо-
ковой подушки безопасности.
2) Подсоедините разъем (AB23) датчика левой бо-
ковой подушки безопасности к разъему (1AI) диа-
гностического жгута проводов AI.
3) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
4) Отсоедините разъем (AB32) от датчика левой
подушки-шторки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB32).
5) Измерьте сопротивление между клеммами
разъема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 5. Замените как за-

дний жгут проводов
системы подушек
безопасности, так и
жгут проводов ку-
зова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ ЛЕВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОС-
ТИ И ДАТЧИКОМ ЛЕВОЙ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (3V)
диагностического жгута проводов V и массой кузо-
ва, и сопротивление между разъемом (3V) диагнос-
тического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(3V) № 2 — (3V) № 1:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6. Замените как за-

дний жгут проводов
системы подушек
безопасности, так и
жгут проводов ку-
зова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Переходите к шагу 7. Переходите к шагу

ЗАМЕНИТЕ ДАТЧИК ЛЕВОЙ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ И ПРОВЕРЬТЕ БЛОК УПРАВЛЕ-
НИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ
ПОСЛЕ ЗАМЕНЫ.
<См. AB-24, СНЯТИЕ, Датчик боковой подушки бе-
зопасности.>
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работает
нормально?

Переходите к шагу 8. Замените датчик

левой подушки-
шторки безопас-
ности. <См. AB-25,
СНЯТИЕ, Датчик
подушки-шторки
безопасности.>Ес-
ли неисправность
сохраняется даже
после замены дат-
чика, замените
блок управления
системой подушек
безопасности. <См.
AB-23, СНЯТИЕ,
Блок управления
системой подушек
безопасности.>

Шаг

Проверка

Да

Нет
