AB(diag)-114

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AN:КДН ЕD ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН ЕD обратитесь к сведениям по КДН ЕЕ. <См.
AB(diag)-115, КДН ЕЕ ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН
используя “Спи-
сок кодов диа-
гностики неис-
правностей
(КДН)”. <См.
AB(diag)-41, Спи-
сок кодов диа-
гностики неис-
правностей
(КДН).>

Завершите прове-
дение диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-115

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AO:КДН ЕЕ ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины датчика правой боковой подушки
безопасности.
• Неисправность датчика правой боковой подушки безопасности или датчика правой подуш-
ки-шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

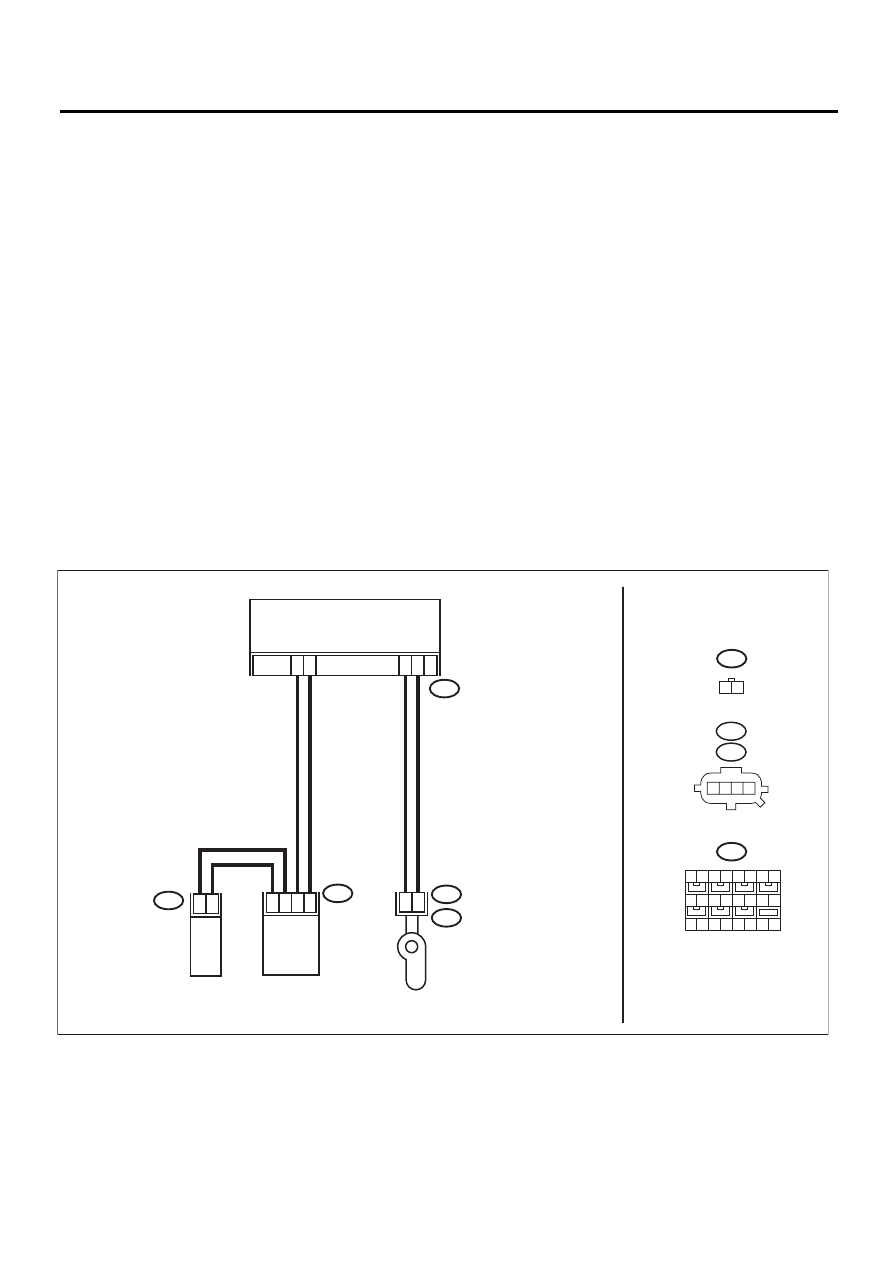

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB24

AB25

AB28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

AB18

AB24

1 2

AB-01876

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB34

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB28

AB34

1 2 3 4

AB(diag)-116

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
(AB18), (AB28) и (AB34) между блоком управления
системой подушек безопасности и датчиком подуш-
ки-шторки безопасности (правым).

Выявлен ли плохой
контакт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к шагу 2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОС-
ТИ И ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕ-
ЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой
подушки-шторки безопасности.
4) Отсоедините разъем (AB30) преднатяжителя по-
ясной лямки ремня безопасности.
5) Отсоедините разъемы (AB25) и (AB24) от модуля
боковой подушки безопасности (правой).
6) Отсоедините разъем (AB28) от датчика правой
боковой подушки безопасности.
7) Подсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности к разъему (1AI) диа-
гностического жгута проводов AI.
8) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
9) Отсоедините разъем (AB34) от датчика правой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB34).
10) Измерьте сопротивление между клеммами разъ-
ема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 3. Замените как задний

жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ И
ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ).
Измерьте сопротивление между разъемом (3V) диа-
гностического жгута проводов V и массой кузова, и
сопротивление между разъемом (3V) диагностичес-
кого жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(3V) № 2 — (3V) № 1:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 4. Замените как задний

жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова.

AB(diag)-117

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
1) Отсоедините разъемы (AB17), (AB6) и (AB18) от
блока управления системой подушек безопасности.
2) Подсоедините разъем (1AG) диагностического жгу-
та проводов AG к разъемам (AB17), (AB6) и (AB18).
3) Отсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности от разъема (1AI) диа-
гностического жгута проводов AI.
4) Отсоедините разъем (2AI) диагностического жгу-
та проводов AI от разъема (1V) диагностического
жгута проводов V.
5) Подсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности к разъему (2V) диа-
гностического жгута проводов V.
6) Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 16 — (3V) № 2:
(5AG) № 14 — (3V) № 1:

Сопротивление со-
ставляет менее
10 Ом?

Переходите к шагу 5. Замените как задний

жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой кузо-
ва, а также сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 16 — Масса кузова:
(5AG) № 14 — Масса кузова:
(5AG) № 16 — (5AG) № 14:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к шагу 6. Замените как задний

жгут проводов сис-
темы подушек безо-
пасности, так и жгут
проводов кузова.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Переходите к шагу 7. Переходите к шагу 8.

ЗАМЕНИТЕ ДАТЧИК ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ И ПРОВЕРЬТЕ БЛОК УПРАВ-
ЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ
ПОСЛЕ ЗАМЕНЫ.
<См. AB-24, СНЯТИЕ, Датчик боковой подушки бе-
зопасности.>
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работает
нормально?

Переходите к шагу 8. Замените датчик пра-

вой подушки-шторки
безопасности. <См.
AB-25, СНЯТИЕ, Дат-
чик подушки-шторки
безопасности.> Если
неисправность сохра-
няется даже после
замены датчика, за-
мените блок управле-
ния системой поду-
шек безопасности.
<См. AB-23, СНЯ-
ТИЕ, Блок управле-
ния системой поду-
шек безопасности.>

Шаг

Проверка

Да

Нет
