AB(diag)-110

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AJ:КДН Е9 ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН Е9 обратитесь к сведениям по КДН ЕС. <См.
AB(diag)-111, КДН ЕС ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AK:КДН ЕА ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН ЕА обратитесь к сведениям по КДН ЕС. <См.
AB(diag)-111, КДН ЕС ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

AL:КДН ЕВ ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН ЕВ обратитесь к сведениям по КДН ЕС. <См.
AB(diag)-111, КДН ЕС ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ ПОДУШКИ БЕЗОПАС-
НОСТИ, Таблица диагностики с кодами неисправностей.>

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените дополни-
тельный датчик лобо-
вого удара (левый).
<См. AB-28, СНЯ-
ТИЕ, Дополнитель-
ный датчик лобового
удара.>Если неис-
правность сохраняет-
ся даже после заме-
ны датчика, замените
блок управления сис-
темой подушек безо-
пасности. <См. AB-23,
СНЯТИЕ, Блок управ-
ления системой поду-
шек безопасности.>

Переходите к
шагу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
СПИСОК, Список ко-
дов диагностики не-
исправностей (КДН).>

Завершите про-
ведение диа-
гностики.

Шаг

Проверка

Да

Нет

AB(diag)-111

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AM:КДН ЕС ОШИБКА СВЯЗИ ШИНЫ ДАТЧИКА ПРАВОЙ БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв или короткое замыкание в жгуте проводов шины датчика правой боковой подушки
безопасности.
• Неисправность датчика правой боковой подушки безопасности и датчика правой подушки-
шторки безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

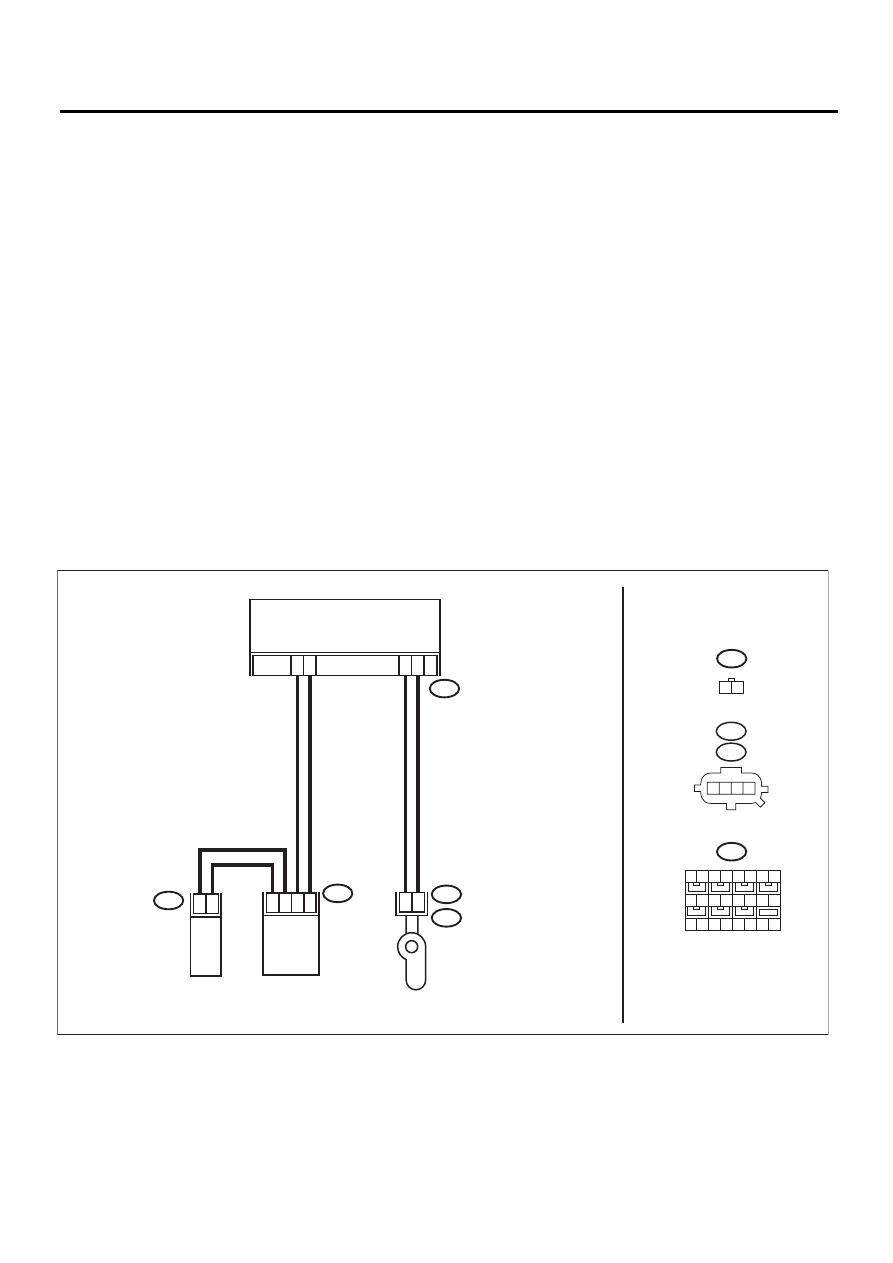

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB18

AB24

AB25

AB28

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ

ПОДУШЕК БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

(В ЦЕНТРАЛЬНОЙ

СТОЙКЕ)

AB18

AB24

1 2

AB-01876

ПРАВЫЙ ДАТЧИК

ПОДУШКИ-ШТОРКИ
(В ЗАДНЕЙ СТОЙКЕ)

AB34

18 19 20 21 22 23 24

1 2 3

5 6 7 8

11 12 13 14

AB28

AB34

1 2 3 4

AB(diag)-112

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
(AB18), (AB28) и (AB34) между блоком управления
системой подушек безопасности и датчиком подуш-
ки-шторки безопасности (правым).

Выявлен ли плохой
контакт?

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

Переходите к шагу
2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB26) от преднатяжителя
правого ремня безопасности.
3) Отсоедините разъем (AB33) от модуля правой
подушки-шторки безопасности.
4) Отсоедините разъем (AB30) преднатяжителя по-
ясной лямки ремня безопасности.
5) Отсоедините разъемы (AB25) и (AB24) от модуля
боковой подушки безопасности (правой).
6) Отсоедините разъемы (AB17), (AB6) и (AB18) от
блока управления системой подушек безопасности.
7) Подсоедините разъем (1AG) диагностического
жгута проводов AG к разъемам (AB17), (AB6) и
(AB18).
8) Отсоедините разъем (AB28) от датчика правой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB28).
9) Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 16 — (3V) № 2:
(5AG) № 14 — (3V) № 1:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 3.

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ БЛОКОМ
УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАС-
НОСТИ И ДАТЧИКОМ ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой кузо-
ва, а также сопротивление между разъемом (5AG)
диагностического жгута проводов AG и разъемом
(3V) диагностического жгута проводов V.

Разъемы и клеммы

(5AG) № 16 — Масса кузова:
(5AG) № 14 — Масса кузова:
(5AG) № 16 — (5AG) № 14:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 4.

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

AB(diag)-113

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ И
ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ).
1) Отсоедините разъем (2V) диагностического жгу-
та проводов V от разъема (АВ28) датчика правой
боковой подушки безопасности.
2) Подсоедините разъем (AB28) датчика правой бо-
ковой подушки безопасности к разъему (1AI) диа-
гностического жгута проводов AI.
3) Подсоедините разъем (2AI) диагностического
жгута проводов AI к разъему (1V) диагностического
жгута проводов V.
4) Отсоедините разъем (AB34) от датчика правой
боковой подушки безопасности и подсоедините
разъем (2V) диагностического жгута проводов V к
разъему (AB34).
5) Измерьте сопротивление между клеммами разъ-
ема (3V) диагностического жгута проводов V.

Разъемы и клеммы

(3V) № 2 — (3V) № 6:
(3V) № 1 — (3V) № 7:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к ша-
гу 5.

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ ДАТЧИ-
КОМ БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ И
ДАТЧИКОМ ПРАВОЙ ПОДУШКИ-ШТОРКИ БЕЗО-
ПАСНОСТИ).
Измерьте сопротивление между разъемом (3V) диа-
гностического жгута проводов V и массой кузова, и
сопротивление между разъемом (3V) диагностичес-
кого жгута проводов V.

Разъемы и клеммы

(3V) № 2 — Масса кузова:
(3V) № 1 — Масса кузова:
(3V) № 2 — (3V) № 1:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 6.

Замените как за-
дний жгут прово-
дов системы поду-
шек безопасности,
так и жгут прово-
дов кузова.

Отображается ли на
дисплее тот же самый
КДН?

Переходите к ша-
гу 7.

Переходите к шагу
8.

ЗАМЕНИТЕ ДАТЧИК ПРАВОЙ БОКОВОЙ ПОДУШ-
КИ БЕЗОПАСНОСТИ И ПРОВЕРЬТЕ БЛОК УПРАВ-
ЛЕНИЯ СИСТЕМОЙ ПОДУШЕК БЕЗОПАСНОСТИ
ПОСЛЕ ЗАМЕНЫ.
<См. AB-24, СНЯТИЕ, Датчик боковой подушки бе-
зопасности.>
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работает нор-
мально?

Переходите к ша-
гу 8.

Замените датчик
правой подушки-
шторки безопас-
ности. <См. AB-25,
СНЯТИЕ, Датчик
подушки-шторки
безопасности.>Ес-
ли неисправность
сохраняется даже
после замены дат-
чика, замените
блок управления
системой подушек
безопасности. <См.
AB-23, СНЯТИЕ,
Блок управления
системой подушек
безопасности.>

Шаг

Проверка

Да

Нет
