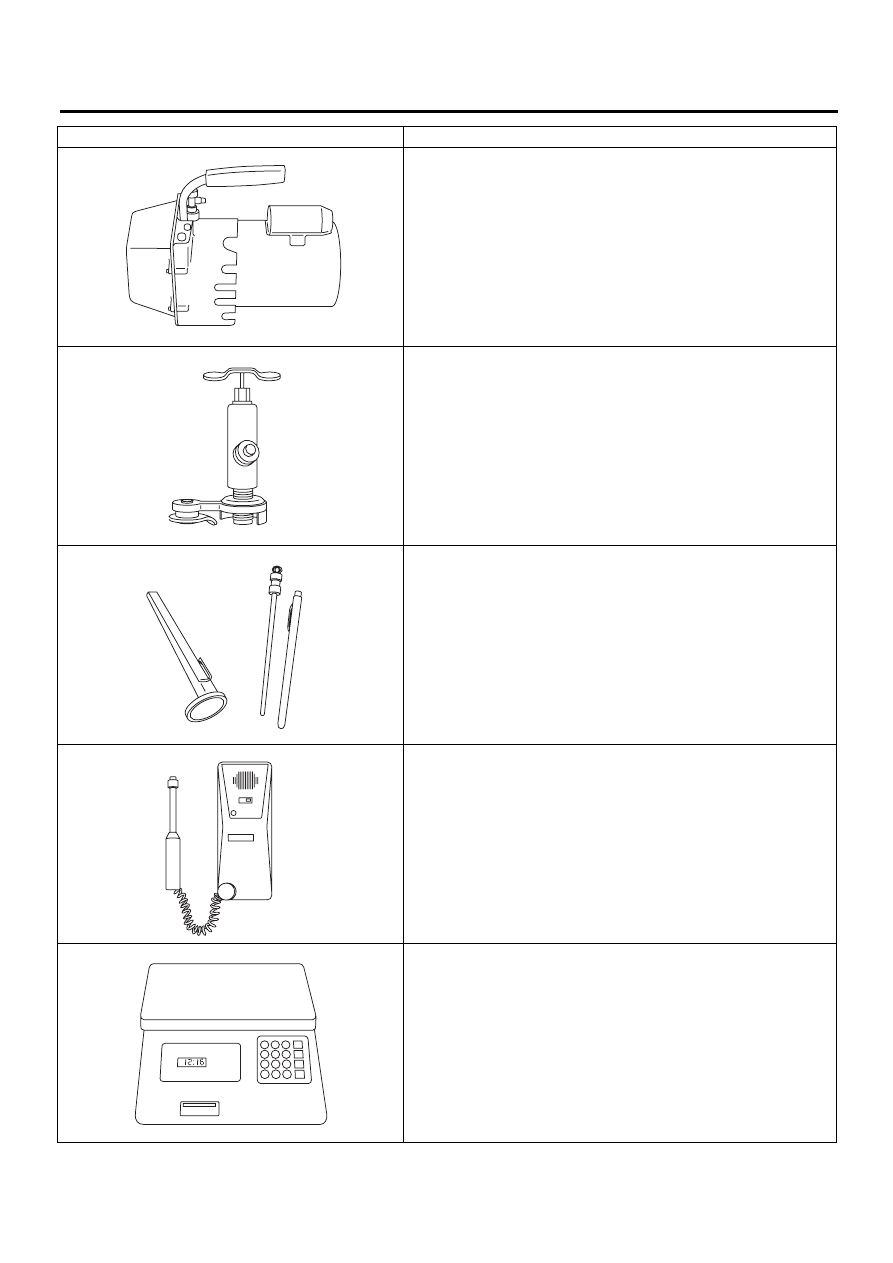

AC-16

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

Вакуумный насос

Для поддержания системы в хорошем состоянии необходим ВА-
КУУМНЫЙ НАСОС, который можно приобрести у поставщика
хладагента или поставщика
автомобильного оборудования.

Емкость с вентилем

ЕМКОСТЬ С ВЕНТИЛЕМ на 397 г (14 унций) можно приобрести у
поставщика автомобильного оборудования.

Термометр

Карманный ТЕРМОМЕТР можно приобрести в магазинах промыш-
ленного оборудования или у поставщика хладагента.

Электронный детектор утечек

ЭЛЕКТРОННЫЙ ДЕТЕКТОР УТЕЧЕК можно приобрести в
специализированном магазине инструментов или у поставщика
оборудования кондиционирования воздуха.

Весы

ВЕСЫ (электронные или бытовые) с цифровым дисплеем будут
необходимы при использовании контейнера с хладагентом на 13,6
кг (30 фунтов).

ВНЕШНИЙ ВИД

Инструменты и оборудование

AC-00016

AC-00017

AC-00018

AC-00019

AC-00020

AC-17

Измерение давления хладагента при помощи комплекта манометра коллектора

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

2. Измерение давления хлада-

гента при помощи комплек-
та манометра коллектора

A: ПРОЦЕДУРА

1) Поставьте автомобиль в тенистое и безвет-
ренное место.
2) Подсоедините комплект манометра коллек-
тора.
3) Откройте передние окна и закройте все две-
ри.
4) Откройте капот.
5) Увеличьте частоту вращения двигателя до
1500 оборотов в минуту.
6) Переведите выключатель кондиционера в
положение ON.
7) Переведите ручку регулировки температуры
в положение MAX COOL (максимальное охлаж-
дение).
8) Установите переключатель FRESH/RECIRC
в положение RECIRC (рециркуляция).
9) Установите переключатель скоростных ре-
жимов вентилятора в режим высоких оборо-
тов.
10) Считайте показания манометра.

Нормативное значение:

Низкое давление: 127 — 196 кПа
(1,3 — 2,0 кг/см

, 18 — 28 фунтов/кв. дюйм)

Высокое давление: 1471 — 1667 кПа
(15 — 17 кг/см

, 213 — 242 фунта/кв. дюйм)

Температура наружного воздуха:
30 — 35°C (86 — 95°F)

B: ПРОВЕРКА

Признак неисправности

Возможная причина

Порядок устранения

Давление на высокой сторо-
не слишком высокое.

• Неисправен электродвигатель вентиля-
тора конденсатора
• Засорение ребер конденсатора
• Избыточное количество хладагента
• Наличие воздуха внутри системы
• Неисправен приемник влагоотделителя

• Замените электродвигатель вентилятора.
• Очистите ребра конденсатора.
• Осуществите выпуск хладагента.
• Замените приемник влагоотделителя.
• После слива залейте необходимое коли-
чество хладагента.

Слишком низкое давление на
стороне высокого давления.

• Неисправен компрессор
• Недостаточное количество хладагента
• Засорение расширительного клапана
• В расширительном клапане замерзла
накопившаяся влага.

• Замените компрессор.
• Проверьте на наличие утечек.
• Замените расширительный клапан.
• Полностью очистите расширительный
клапан.

Слишком высокое давление
на стороне низкого давления.

• Неисправен компрессор
• Неисправен расширительный клапан
• Избыточное количество хладагента

• Замените компрессор.
• Замените расширительный клапан.
• Осуществите выпуск хладагента.

Слишком низкое давление на
стороне низкого давления.

• Недостаточное количество хладагента
• Засорение расширительного клапана
• В расширительном клапане замерзла
накопившаяся влага.
• Перенасыщение приемника влагоотде-
лителя

• Проверьте на наличие утечек.
• Замените расширительный клапан.
• Замените приемник влагоотделителя.

AC-18

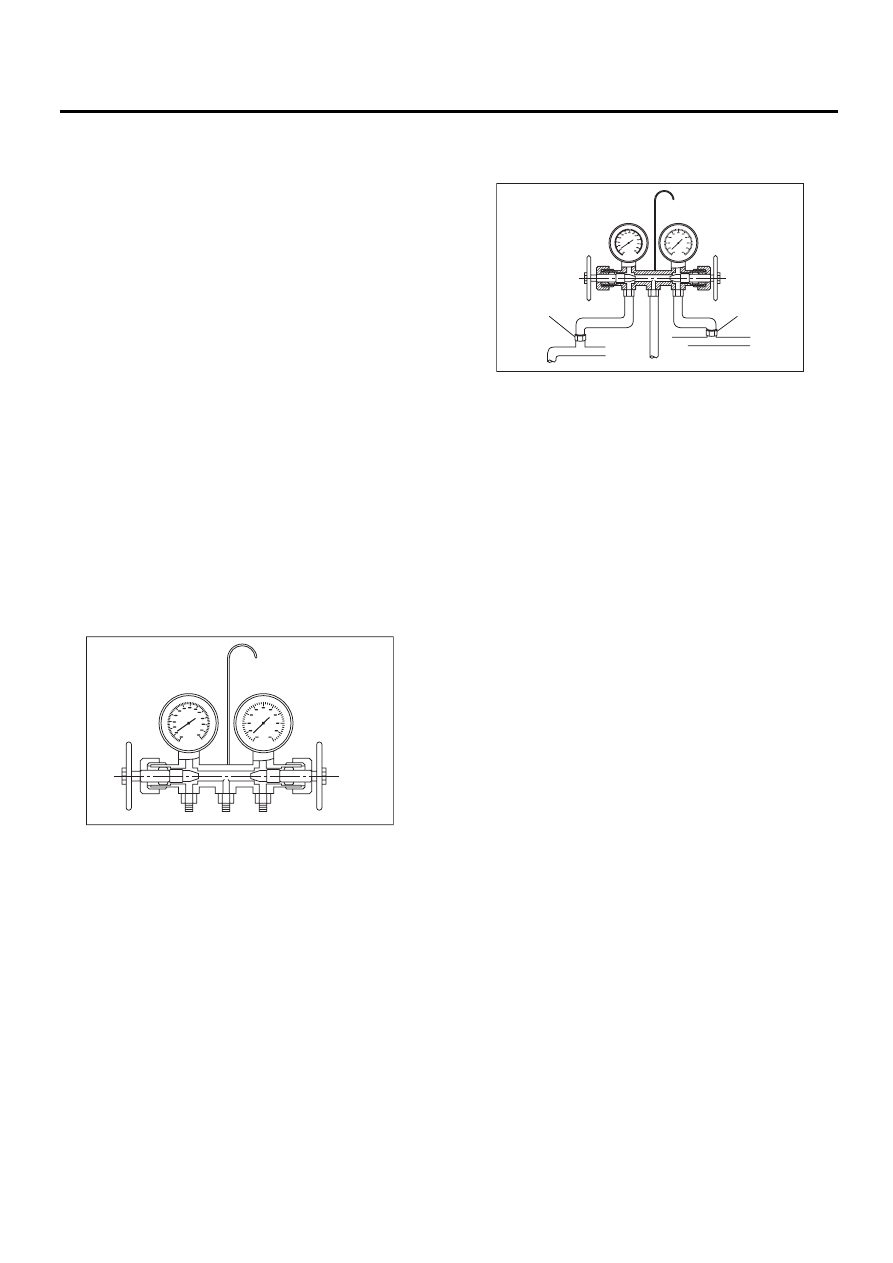

Процедура регенерации хладагента

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

3. Процедура регенерации

хладагента

A: ПРОЦЕДУРА

ОСТОРОЖНО:
• Во время выполнения работ обязательно
наденьте защитные очки и перчатки.
• Соедините систему регенерации хлада-
гента с комплектом манометра коллектора
для выпуска хладагента из системы конди-
ционера и его повторного использования.
• При регенерации хладагента держите под
рукой рабочие емкости. Степень регенера-
ции хладагента составляет порядка 90%,
поэтому для хранения хладагента потребу-
ются рабочие емкости.
• Следуйте детальному описанию порядка
проведения работ, приведенному в Руко-
водстве по использованию системы регене-
рации хладагента.
1) Выполните процедуру возврата масла в ком-
прессор. < -23См. AC>, ПРОЦЕДУРА, Компрес-
сорное масло.
2) Заглушите двигатель.
3) Убедитесь, что клапаны на стороне высоко-
го и низкого давления комплекта манометра
коллектора полностью закрыты.

4) Вставьте шланги высокого/низкого давле-
ния в соответствующие сервисные отверстия
сторон высокого/низкого давления.

5) Соедините центральный шланг с системой
регенерации хладагента.
6) Для активизации системы регенерации хла-
дагента следуйте рекомендациям Руководс-
тва по эксплуатации этой системы.

(A) Манометр низкого давления (мановакуумметр)

(B) Манометр высокого давления

AC-00021

(A)

(B)

(C)

(A) Манометр низкого давления (мановакуумметр)

(B) Манометр высокого давления

(D) Сервисное отверстие стороны низкого давления

(E) Сервисное отверстие стороны высокого давления

AC-00022

(A)

(B)

(C)

(E)

(D)

AC-19

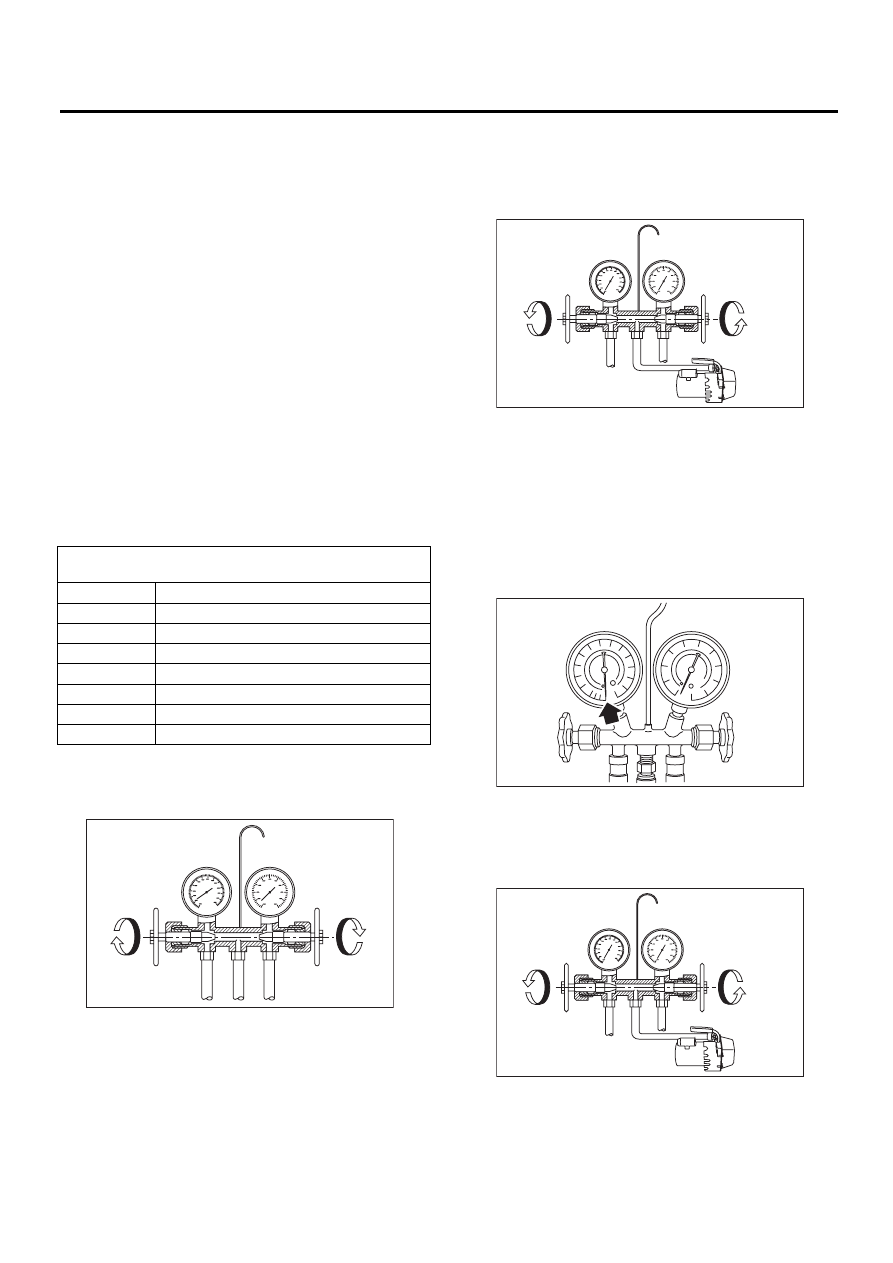

Процедура заправки хладагента

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

4. Процедура заправки

хладагента

A: ПРОЦЕДУРА

ОСТОРОЖНО:
• Во время выполнения работ обязательно
наденьте защитные очки и перчатки.
• Перед заправкой осуществите выпуск не-
большого количества хладагента, чтобы
удалить из системы накопившуюся влагу.
Влага из системы может быть полностью
удалена только при минимальном уровне
разрежения. Минимальный уровень разре-
жения влияет на температуру системы.
• Нижеприведенная таблица показывает
уровень разрежения, необходимый для за-
кипания воды при различных температурах.
Кроме того, уровень разрежения, отображае-
мый на шкале манометра, примерно на 3,3 кПа
(25 мм рт. ст., 0,98 дюйма рт. ст.) меньше, чем
при измерении на высоте 304,8 м (1000 фу-
тов) над уровнем моря.

1) Закройте клапаны на сторонах высокого/
низкого давления комплекта манометра кол-
лектора.

2) Вставьте шланги высокого/низкого давле-
ния в соответствующие сервисные отверстия
автомобиля.

3) Соедините центральный шланг комплекта
манометра коллектора с вакуумным насосом.
4) Осторожно откройте клапаны на сторонах
высокого/низкого давления для активизации
вакуумного насоса.

5) После того, как величина, отображаемая на
манометре низкого давления, достигнет уровня
100,0 кПа (750 мм рт. ст., 29,5 дюйма рт. ст.) или
выше, вакуумируйте систему в течение пример-
но 15 минут (продолжайте вакуумирование).

6) Если после 15 минут вакуумирования давле-
ние остается на уровне 100,0 кПа (750 мм рт.
ст., 29,5 дюйма рт. ст.) или выше, закройте кла-
паны с обеих сторон, чтобы выключить вакуум-
ный насос.

Уровень разрежения необходимый для закипания воды

(на уровне моря)

Температура

Уровень разрежения

1,7°C (35°F)

100,9 кПа (757 мм рт. ст., 29,8 дюйма рт. ст.)

7,2°C (45°F)

100,5 кПа (754 мм рт. ст., 29,7 дюйм рт. ст.)

12,8°C (55°F) 99,8 кПа (749 мм рт. ст., 29,5 дюйм рт. ст.)

18,3°C (65°F) 99,2 кПа (744 мм рт. ст., 29,3 дюйм рт. ст.)

23,9°C (75°F) 98,5 кПа (739 мм рт. ст., 29,1 дюйм рт. ст.)

29,4°C (85°F) 97,2 кПа (729 мм рт. ст., 28,7 дюйм рт. ст.)

35°C (95°F)

95,8 кПа (719 мм рт. ст., 28,3 дюйм рт. ст.)

(A) Манометр низкого давления (мановакуумметр)

(B) Манометр высокого давления

AC-00023

(A)

(B)

(C)

(A) Манометр низкого давления (мановакуумметр)
(B) Манометр высокого давления

AC-00024

(A)

(B)

(D)

(C)

AC-00025

AC-00026

(A)

(B)

(D)

(C)
