AC-8

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

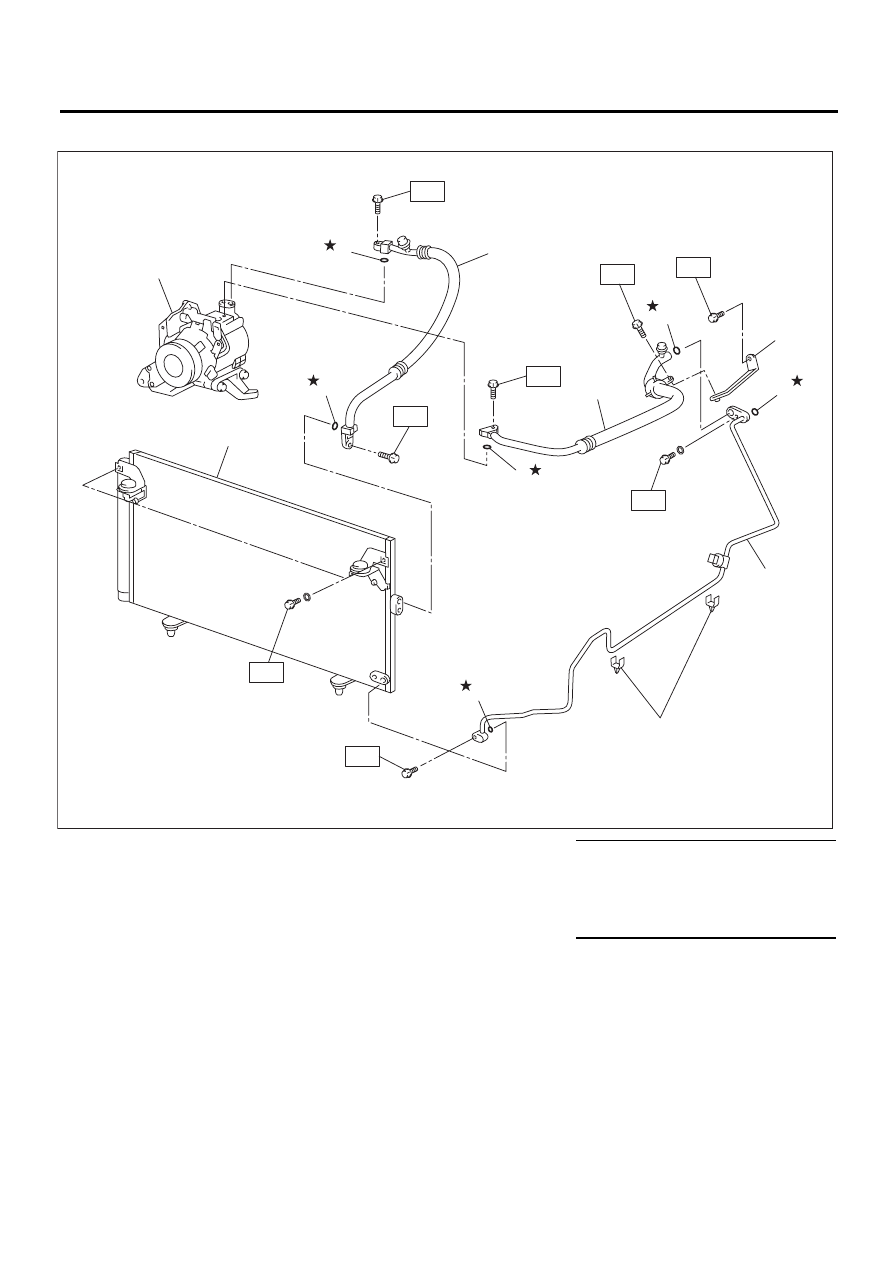

4. БЛОК КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

(1)

Конденсатор

(5)

Компрессор

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Шланг (высокого давления)

(6)

Уплотнительное кольцо

T1: 7,5 (0,76, 5,5)

(3)

Шланг (низкого давления)

(7)

Хомут

T2: 10 (1,0, 7,4)

(4)

Кронштейн

(8)

Трубка

T3: 5 (0,5, 3,7)

AC-01217

T2

(7)

(8)

(5)

(6)

(2)

T2

T3

T3

T1

(6)

(6)

(6)

(6)

(6)

(1)

T1

T1

(4)

(3)

T1

AC-9

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

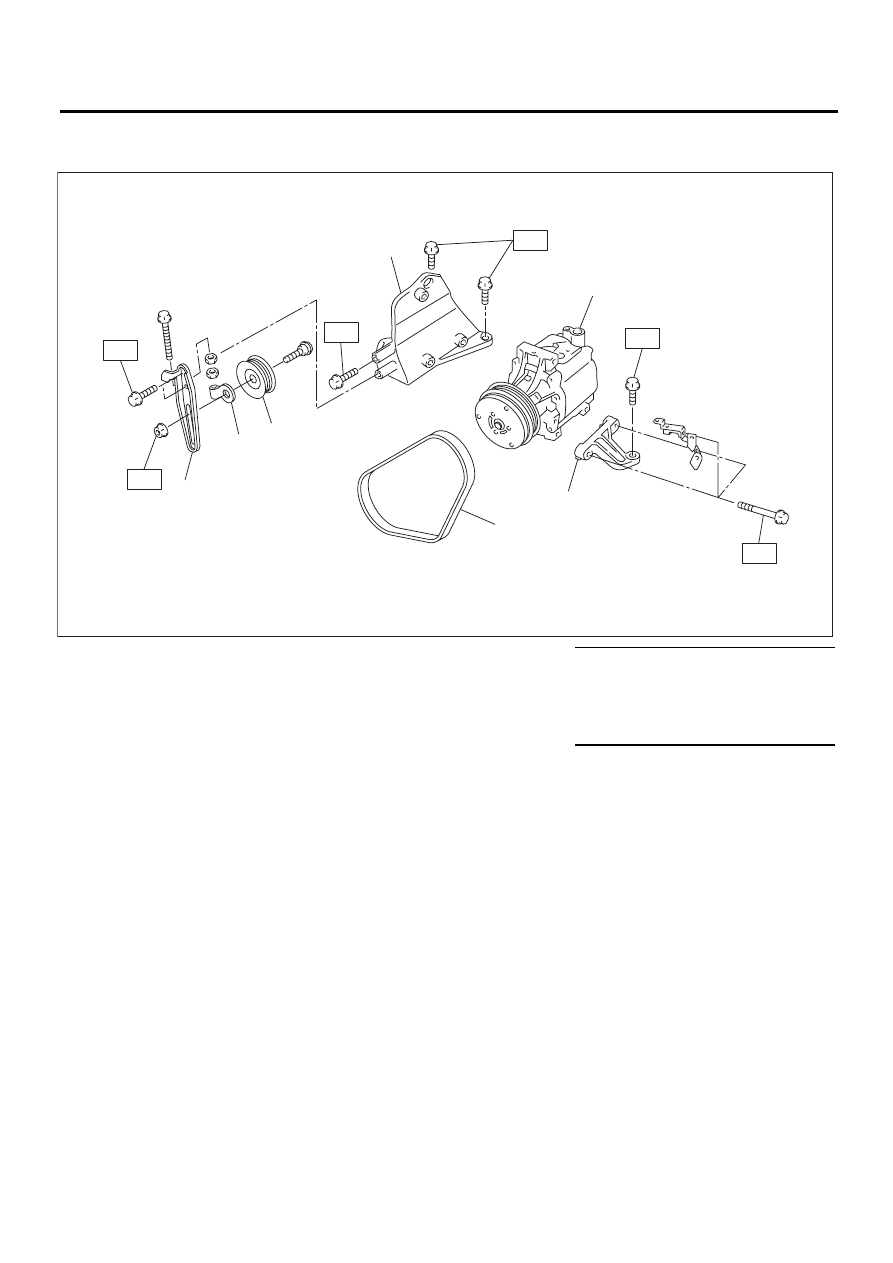

5. КОМПРЕССОР

• Модель H4

(1)

Кронштейн натяжного шкива

(5)

Компрессор

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Регулятор натяжного шкива

(6)

Нижний кронштейн компрессора

T1: 23,0 (2,35, 17,0)

(3)

Натяжной шкив

(7)

Клиновидный ремень

T2: 28,9 (2,95, 21,3)

(4)

Верхний кронштейн компрессора





T3: 36 (3,7, 26,6)

AC-00760

(4)

(1)

(2)

(3)

(7)

(6)

(5)

T2

T3

T3

T1

T1

T3

AC-10

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

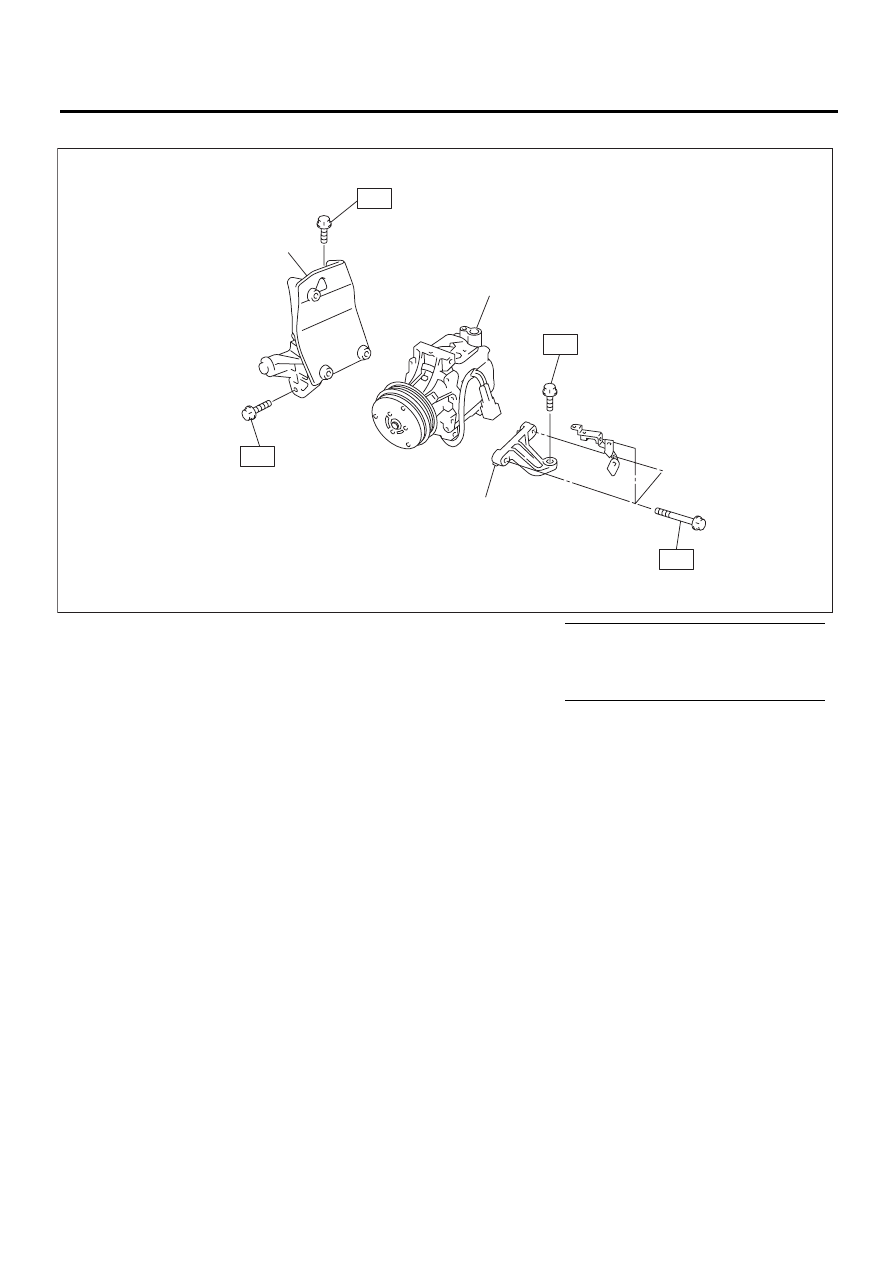

• Модель H6

(1)

Верхний кронштейн компрессора

(3) Нижний кронштейн компрессора Момент затяжки: Нм (кгс-м, фунт-си-

ла-фут)

(2)

Компрессор



T1: 28,9 (2,95, 21,3)









T2: 36 (3,7, 26,6)

AC-00912

(1)

(2)

(3)

T1

T2

T2

T2

AC-11

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

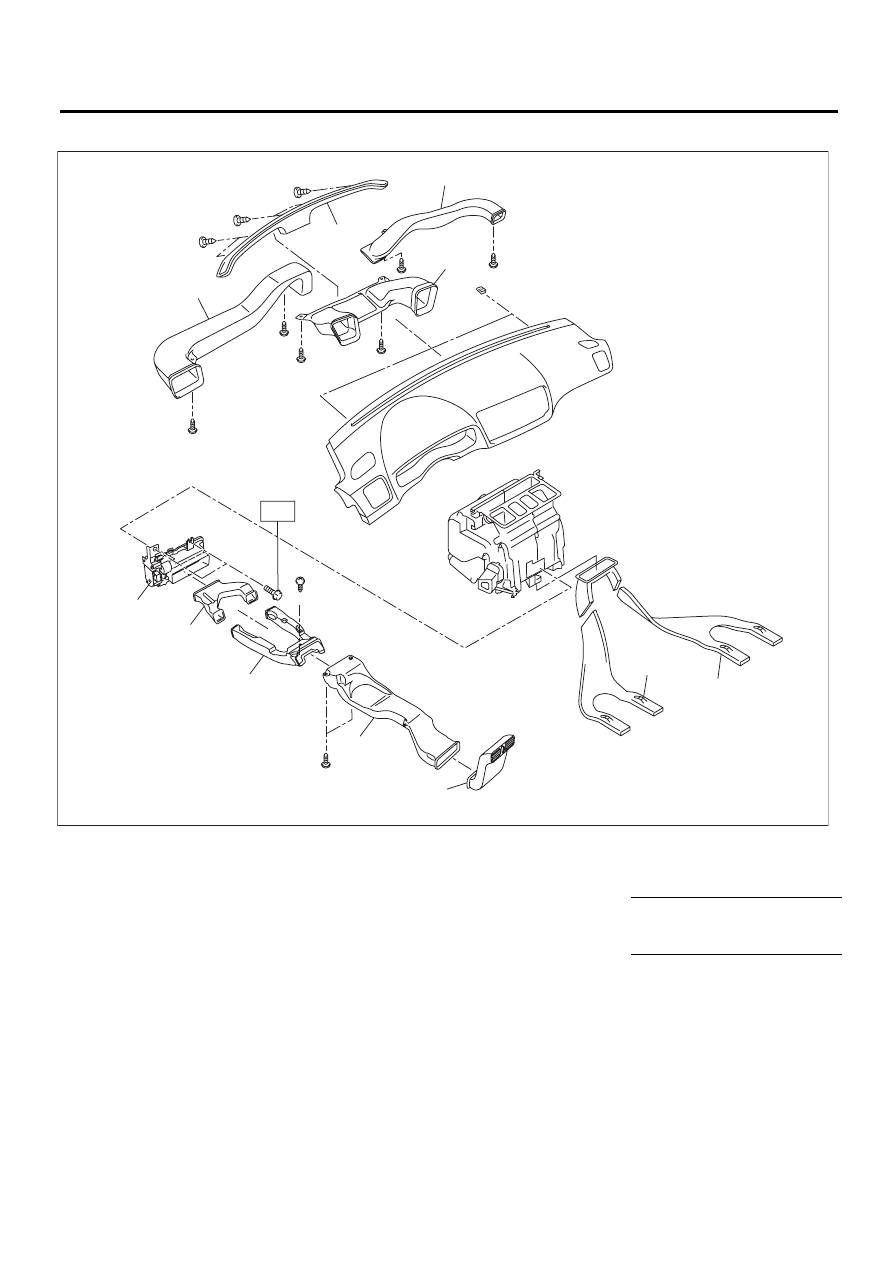

6. КОРОБ ОТОПИТЕЛЯ

(1)

Передний воздуховыпускной канал
обогрева ветрового стекла

(6)

Задний короб отопителя (Правый)

(11) Задняя центральная вен-

тиляционная решетка

(2)

Боковой короб вентиляции (левый)

(7)

Привод заслонки заднего воздуховода



(3)

Боковой короб вентиляции (правый)

(8)

Задний центральный воздуховод (A)

Момент затяжки: Нм (кгс-м,

фунт-сила-фут)

(4)

Центральный короб вентиляции

(9)

Задний центральный воздуховод (B)

T: 7,5 (0,76, 5,5)

(5)

Задний короб отопителя (левый)

(10)

Задний центральный воздуховод (C)





(4)

(5)

(6)

(2)

(3)

(1)

T

(7)

(8)

(9)

(10)

(11)

AC-01566
