Subaru Legacy (2008 год). Руководство - часть 779





FS-22

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

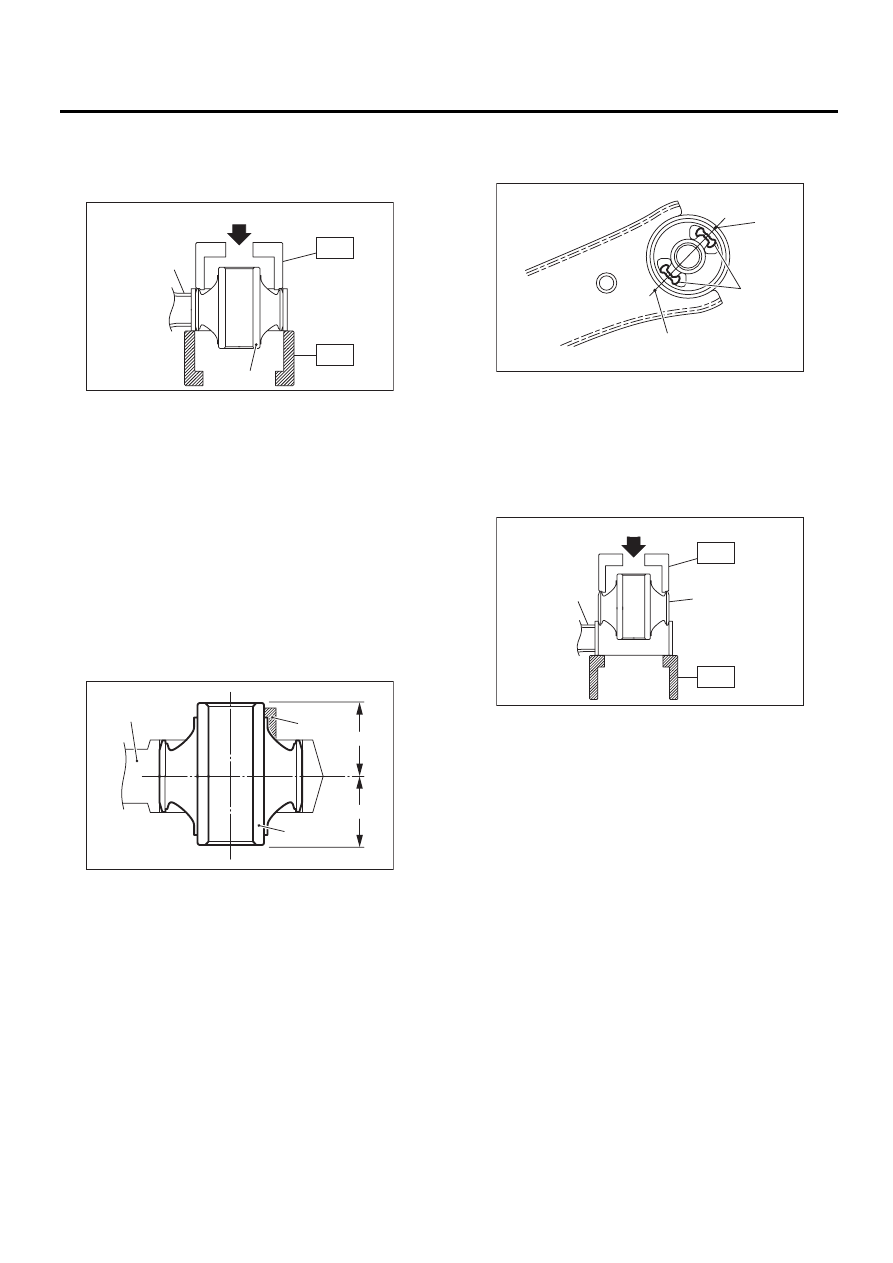

2) С помощью специального инструмента и
пресса снимите заднюю втулку.
ST1

20299AG000

СЪЕМНИК

ST2

20299AG010

ОСНОВАНИЕ

D: СБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

Произведите сборку в порядке, обратном по-
рядку разборки.

2. ЗАДНЯЯ ВТУЛКА

1) Установите заднюю втулку более длинным
внутренним цилиндром вверх, более коротким
вниз, а выступающую часть назад, как это по-
казано на рисунке.

2) Совместите центр углубленной части задней
втулки с меткой совмещения на переднем ры-
чаге.

3) С помощью специального инструмента и
пресса установите заднюю втулку.
ST1

20299AG000

СЪЕМНИК

ST2

20299AG010

ОСНОВАНИЕ

E: ПРОВЕРКА

1) Проверьте передний рычаг на предмет пов-
реждений или трещин и отремонтируйте или
замените его при выявлении дефектов.
2) Проверьте втулку на предмет трещин, чрез-
мерной усталости или повреждений.

(1) Пресс

(2) Передний рычаг

(3) Задняя втулка

(1) Передний рычаг

(2) Внутренний цилиндр втулки

(3) Длинная часть

(4) Короткая часть

(5) Выступающая часть

FS-00126

(1)

(2)

(3)

ST2

ST1

FS-00113

(2)

(1)

(3)

(4)

(5)

(1) Метка совмещения

(2) Углубленная часть

(1) Пресс

(2) Передний рычаг

(3) Задняя втулка

FS-00136

(2)

(1)

(1)

FS-00127

(1)

(2)

(3)

ST2

ST1

FS-23

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

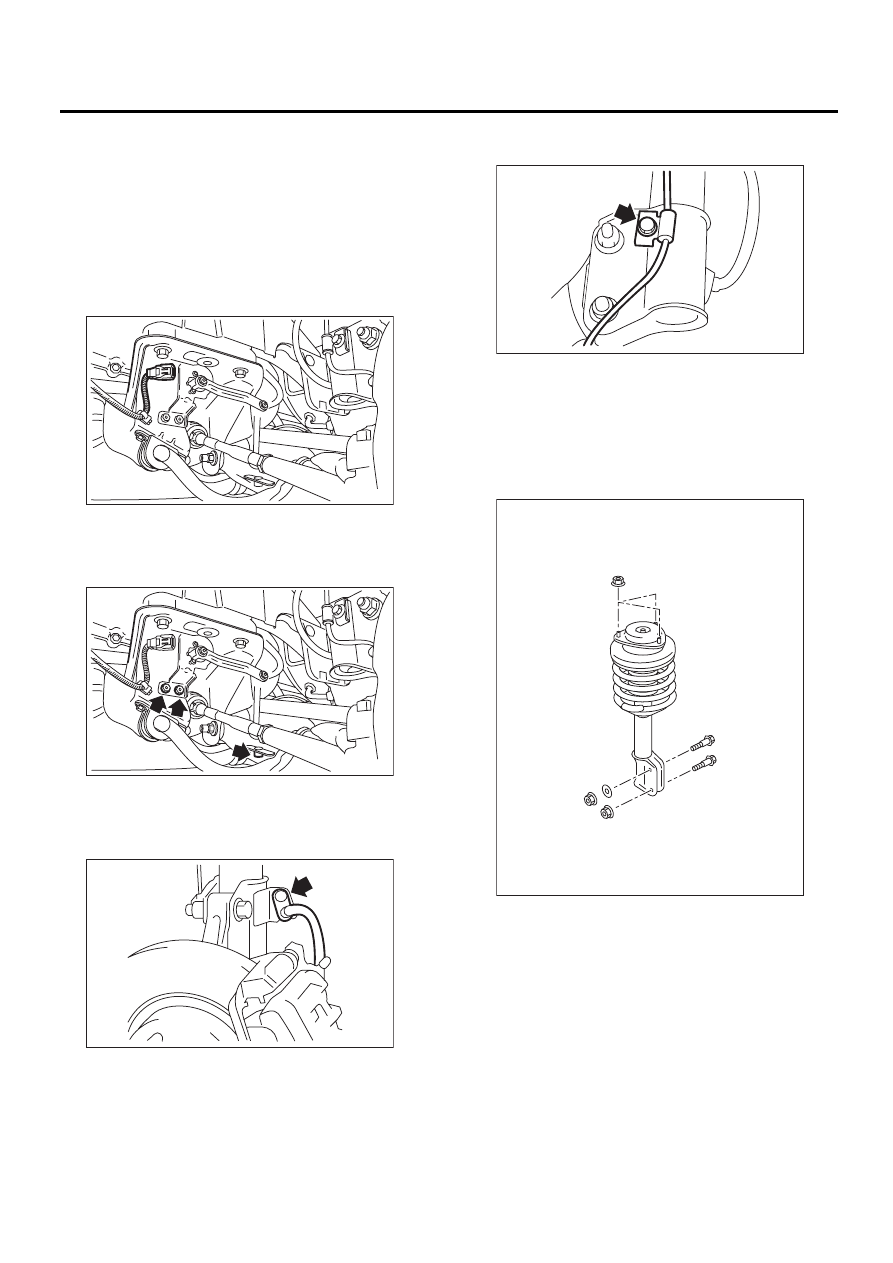

7. Передняя стойка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Отсоедините разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите передний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

5) Нанесите метки совмещения на болт регули-
ровки развала и стойку.
6) Отверните от стойки болт, крепящий тор-
мозной шланг.

7) Отверните болт, крепящий жгут проводов
датчика скорости колеса системы ABS.

8) Отверните два болта, крепящих поворотный
кулак к стойке.

ПРИМЕЧАНИЕ:
Удерживая на месте головку регулировочного
болта, ослабляйте самоконтрящуюся гайку.
9) Отверните три гайки, крепящие основание
стойки к кузову.

LI-00672

LI-00673

FS-00037

FS-00038

FS-00039

FS-24

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) Установите основание стойки в ее верхней
части на кузов и затяните его новыми самокон-
трящимися гайками.

Момент затяжки:

20 Нм (2,0 кгс-м, 14,5 фунт-сила-фут)

2) Совместите метки совмещения на болту ре-
гулировки развала и стойке.
Используя новые самоконтрящиеся гайки, ус-
тановите стойку на поворотный кулак.

ПРИМЕЧАНИЕ:
Удерживая головку регулировочного болта, за-
тяните самоконтрящуюся гайку.

Момент затяжки:

175 Нм (17,8 кгс-м, 129 фунт-сила-фут)

3) Закрепите жгут проводов датчика скорости
колеса системы ABS на стойке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

4) Установите болты, крепящие тормозной
шланг на стойке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите передний датчик высоты авто-
мобиля. (модели с автоматической регулиров-
кой уровня светового пучка фар, только с ле-
вой стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)
7) Установите передние колеса.
8) Присоедините провод массы к аккумулятору.
9) Проверьте углы установки колес и отрегули-
руйте при необходимости.
10) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-17, ПРОЦЕДУРА, Система автоматичес-
кой регулировки уровня светового пучка фар.>

C: РАЗБОРКА

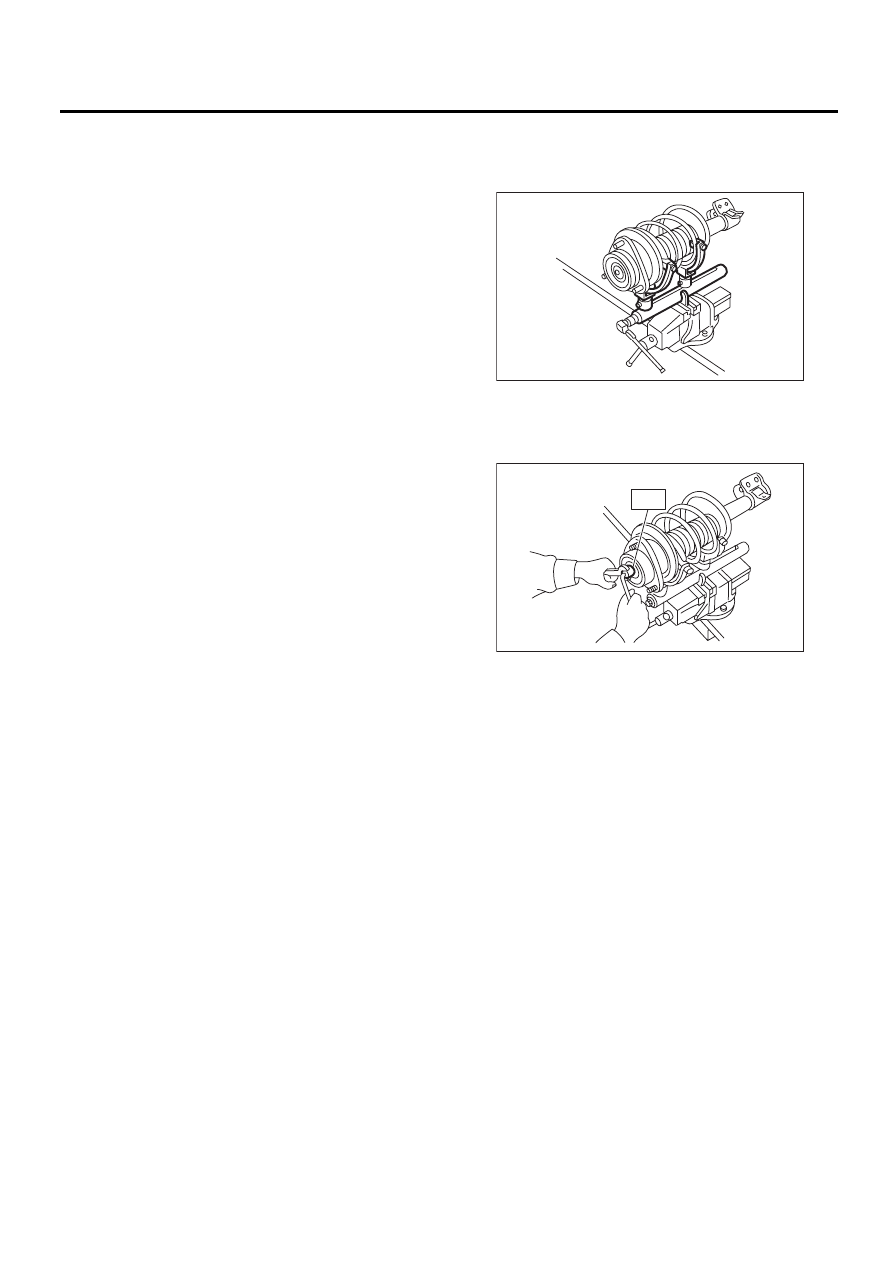

1) Сожмите пружину, используя приспособле-
ние для сжатия витой пружины.

2) С помощью специального инструмента сни-
мите самоконтрящуюся гайку.
ST

20399AG000

ГОЛОВКА ОПОРЫ
СТОЙКИ

3) Снимите со стойки опору стойки и верхнее
гнездо пружины.
4) Снимите спиральную пружину, постепенно
уменьшая силу сжатия приспособления.
5) Снимите пыльник и пружину отбойника.

D: СБОРКА

1) Перед установкой витой пружины, опоры
стойки и т.д. на стойку проверьте демпфирую-
щий механизм стойки на наличие воздуха, пос-
кольку воздух препятствует правильному вы-
рабатыванию демпфирующего усилия.
2) Проверка наличия воздуха

(1) Установите стойку вертикально, так
чтобы шток поршня был направлен вверх.
(2) Переместите шток поршня в центр хода.
(3) Удерживая шток поршня пальцами, под-
вигайте его вверх и вниз.
(4) Если при этом шток поршня перемеща-
ется на 10 мм (0,39 дюйма) или более, уда-
лите воздух из стойки.

FS-00040

FS-00041

ST

FS-25

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

3) Процедура удаления воздуха

(1) Установите стойку вертикально, так
чтобы шток поршня был направлен вверх.
(2) Полностью вытяните шток поршня.
(3) При полностью вытянутом штоке порш-
ня направьте шток вниз. Стойка должна
стоять вертикально.
(4) Полностью втяните шток поршня.
(5) Повторите процедуру 3  4 раза, начиная
с шага (1).

ПРИМЕЧАНИЕ:
После удаления воздуха из стойки обязатель-
но установите стойку штоком поршня вверх.
Если по какой-либо причине стойку пришлось
положить, проверьте ее на наличие воздуха в
соответствии с процедурой проверки наличия
воздуха.

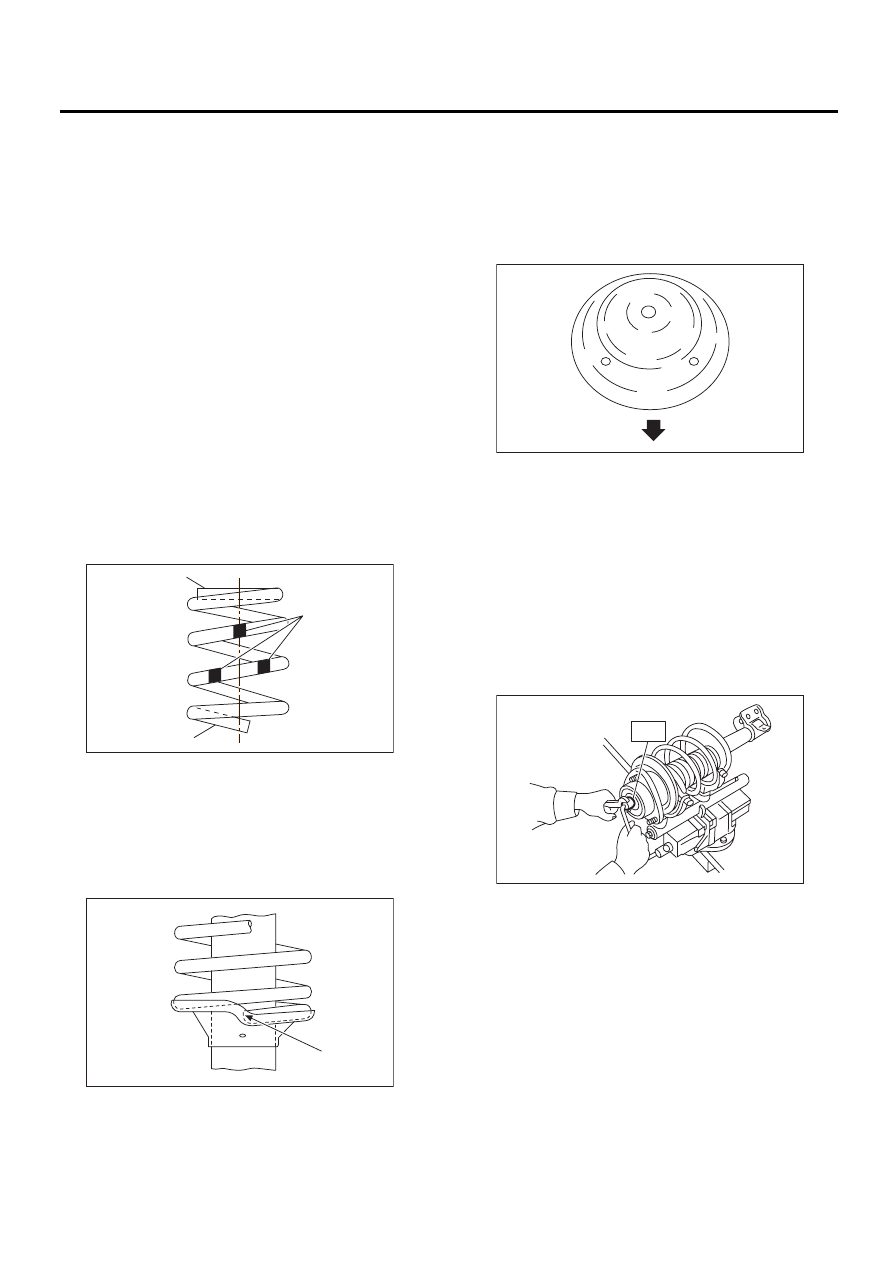

4) Сожмите пружину, используя приспособле-
ние для сжатия витой пружины.

ПРИМЕЧАНИЕ:
Убедитесь в том, что вертикальное направле-
ние установки витой пружины соответствует
показанному на рисунке.

5) Установите витую пружину, так чтобы ее то-
рец правильно вошел в гнездо пружины как по-
казано на рисунке.

6) Установите на шток поршня отбойник и
пыльник.
7) Полностью вытяните вверх шток поршня и
установите гнездо пружины.

ПРИМЕЧАНИЕ:
Расположите верхнее гнездо пружины, как по-
казано на рисунке.

8) Установите основание стойки на шток порш-
ня и временно установите и затяните новую са-
моконтрящуюся гайку.
9) Удерживая шток стойки при помощи шести-
гранного ключа, специальным инструментом за-
тяните новую самоконтрящуюся гайку.
ST

20399AG000

ГОЛОВКА ОПОРЫ
СТОЙКИ

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

10) Осторожно ослабьте приспособление для
сжатия витой пружины.

E: ПРОВЕРКА

Проверьте снятые детали на предмет износа,
повреждений и трещин и отремонтируйте или
замените их в случае наличия дефектов.

1. АМОРТИЗАЦИОННАЯ СТОЙКА

1) Проверьте на предмет утечки масла.
2) Переместите шток поршня вверх и вниз, что-
бы убедиться в том, что он перемещается плав-
но, без рывков.

(1) Малый диаметр (Верхняя часть)

(2) Идентификационная метка

(3) Большой диаметр (Нижняя часть)

(1) Торец витой пружины

FS-00042

(2)

(1)

(3)

FS-00043

(1)

(1) К наружной стороне кузова

FS-00128

(1)

FS-00041

ST
