SL-70

Блок управления системы дистанционного управления замками автомобиля

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

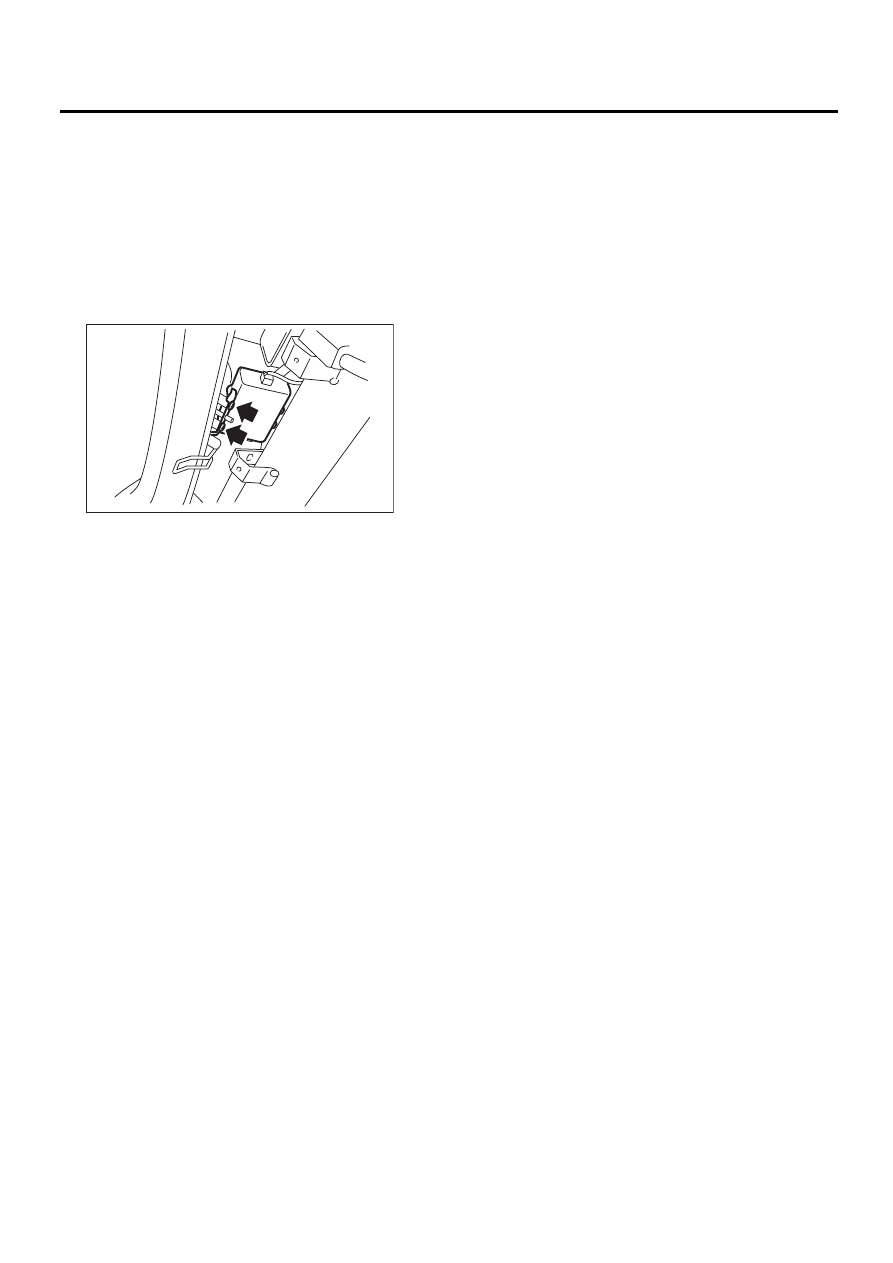

21.Блок управления системы дистанционного управления

замками автомобиля

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите отделение для перчаток. <См. EI-54,
СНЯТИЕ, Отделение для перчаток.>
3) Отверните винт, отсоедините разъем и сни-
мите блок управления системы дистанционно-
го управления замками.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SL-00293

SL-71

Центральный блок управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

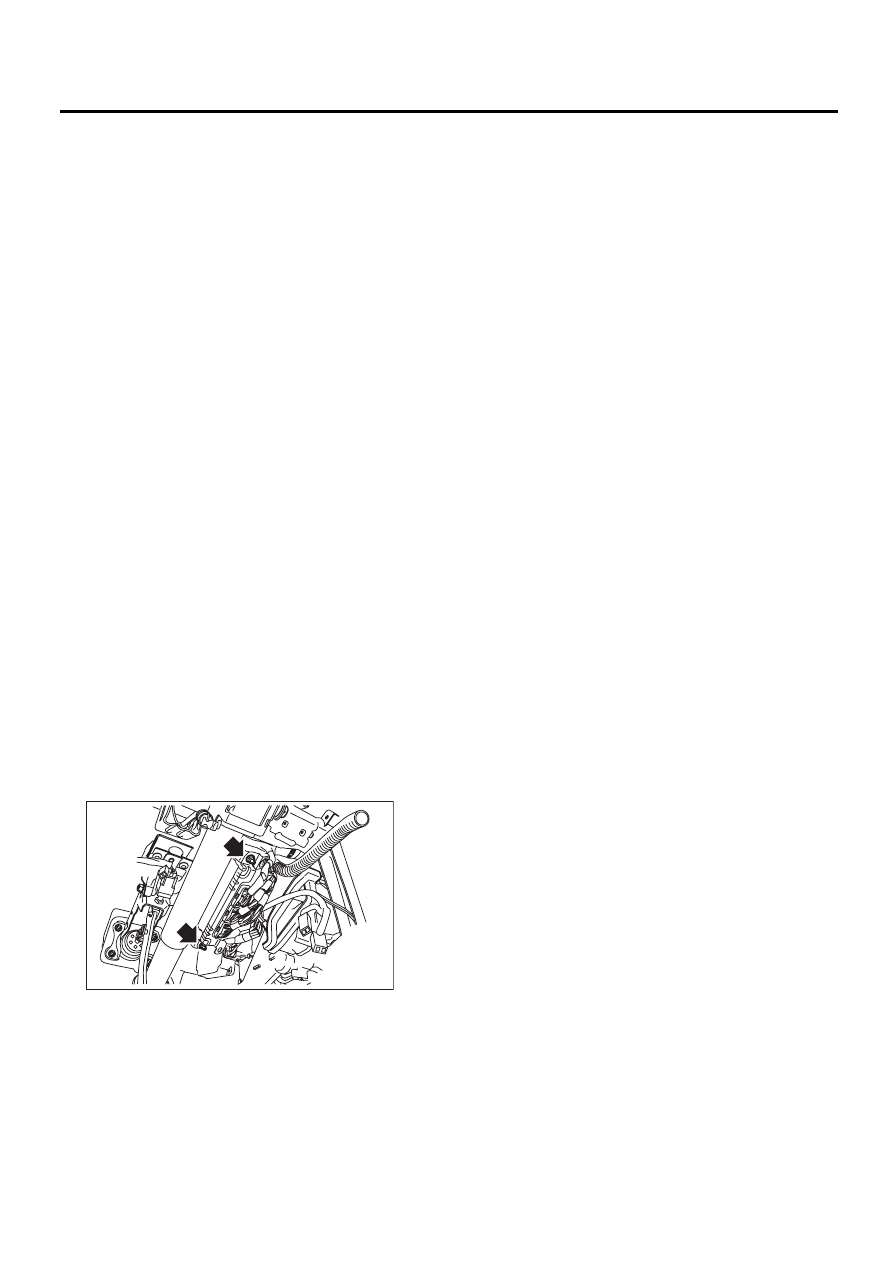

22.Центральный блок управления

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
При снятии центрального блока управления
проверьте следующее.
• При снятии центрального блока управления
проверьте и зафиксируйте текущие настройки.
<См. LAN(diag)-21, ПОДТВЕРЖДЕНИЕ ТЕКУ-
ЩИХ НАСТРОЕК, ПОРЯДОК РАБОТЫ, Subaru
Select Monitor.>
• При снятии центрального блока управления,
при необходимости, переустановите пользова-
тельские настройки режима отпирания. <См. SL-
22, УСТАНОВКА ПОЛЬЗОВАТЕЛЬСКИХ НА-
СТРОЕК ПО ОТПИРАНИЮ, ЭЛЕКТРИЧЕСКИЕ
ПАРАМЕТРЫ, Система дистанционного управ-
ления замками автомобиля.>
При снятии центрального блока управления
проверьте следующее.
• Для моделей, оборудованных иммобилайзе-
ром, подготовьте новый ключ иммобилайзера и
пластину идентификатора безопасности.
1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов
со стороны водителя. <См. EI-59, СНЯТИЕ,
Узел панели приборов.>
3) Отсоедините разъем центрального блока уп-
равления.

ОСТОРОЖНО:
Не допускайте попадания воды и других
инородных предметов в центральный блок
управления.
4) Снимите две гайки крепления кронштейна
центрального блока управления и снимите цен-
тральный блок управления.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Убедитесь, что после установки текущие на-
стройки не изменились. <См. LAN(diag)-21, ПОД-
ТВЕРЖДЕНИЕ ТЕКУЩИХ НАСТРОЕК, ПОРЯ-
ДОК РАБОТЫ, Subaru Select Monitor.>
• При замене центрального блока управления
на модели, оборудованной системой иммоби-
лайзера, зарегистрируйте иммобилайзер. Для
ознакомления с детальным описанием работ,
обратитесь к разделу “РУКОВОДСТВО ПО РЕ-
ГИСТРАЦИИ ИММОБИЛАЙЗЕРА”.

SL-00552

SL-72

Пульт дистанционного управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

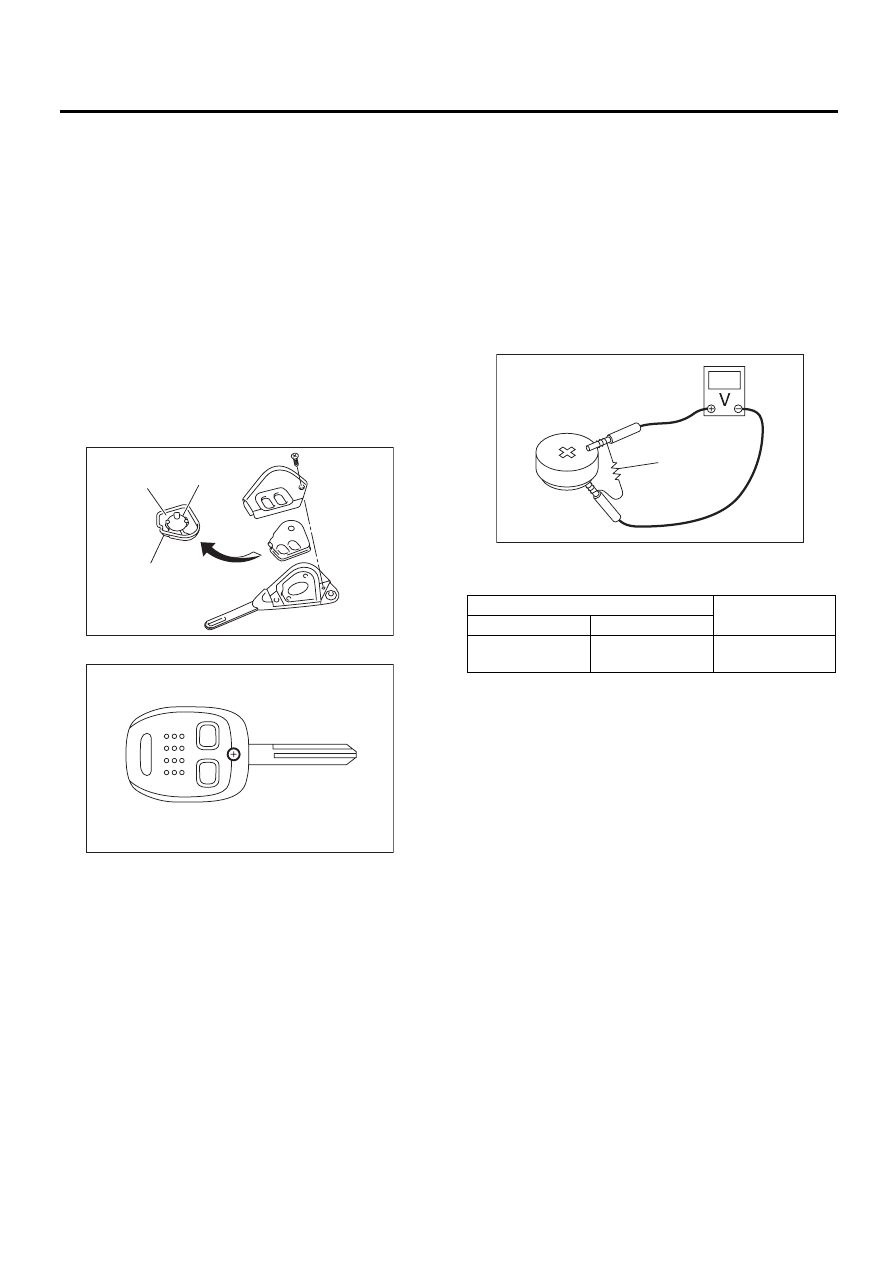

23.Пульт дистанционного управления

A: РАЗБОРКА

ПРИМЕЧАНИЕ:
Чтобы предотвратить повреждение печатной
платы пульта дистанционного управления ста-
тическим электричеством, перед разборкой
пульта дистанционного управления прикосни-
тесь рукой к любой стальной поверхности в
здании, чтобы разрядить статическое электри-
чество, накопившееся на теле или одежде.
1) Отверните винты пульта дистанционного уп-
равления и снимите батарею (1) пульта дистан-
ционного управления.
2) Снимите печатную плату (3) с резинового ос-
нования (2).
• Кроме модели EK

• Модель EK

B: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

C: ПРОВЕРКА

1. БАТАРЕЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

Измерьте напряжение между клеммой (+) ба-
тареи пульта дистанционного управления и
клеммой (–).

ПРИМЕЧАНИЕ:
Во время измерения батарея разряжается.
Произведите измерение в течение 5 секунд.

В случае неисправности замените батарею.
(Устанавливайте батарею CR1620 или эквива-
лент.)

D: ЗАМЕНА

1. РЕГИСТРАЦИЯ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
• Для каждого автомобиля может быть заре-
гистрировано максимум четыре пульта дистан-
ционного управления.
• При замене или добавлении нового пульта
дистанционного управления необходима новая
регистрация пульта дистанционного управле-
ния.
• Заменяя пульт дистанционного управления
(ключ), необходимо провести регистрацию сис-
темы иммобилайзера.
1) Извлеките пульт дистанционного управле-
ния из выключателя зажигания.
2) Снимите крышку нижней внутренней отде-
лки со стороны водителя и подсоедините разъ-
ем регистрации. (однополюсный разъем белого
цвета)

SL-00427

(1)

(3)

(2)

SL-00065

(A) Сопротивление (47 Ом)

Клеммы тестера

Нормативное

значение

(+)

(–)

Положительная

клемма батареи

Клемма массы

батареи

2,5 — 3,0 В

(A)

SL-00066

SL-73

Пульт дистанционного управления

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

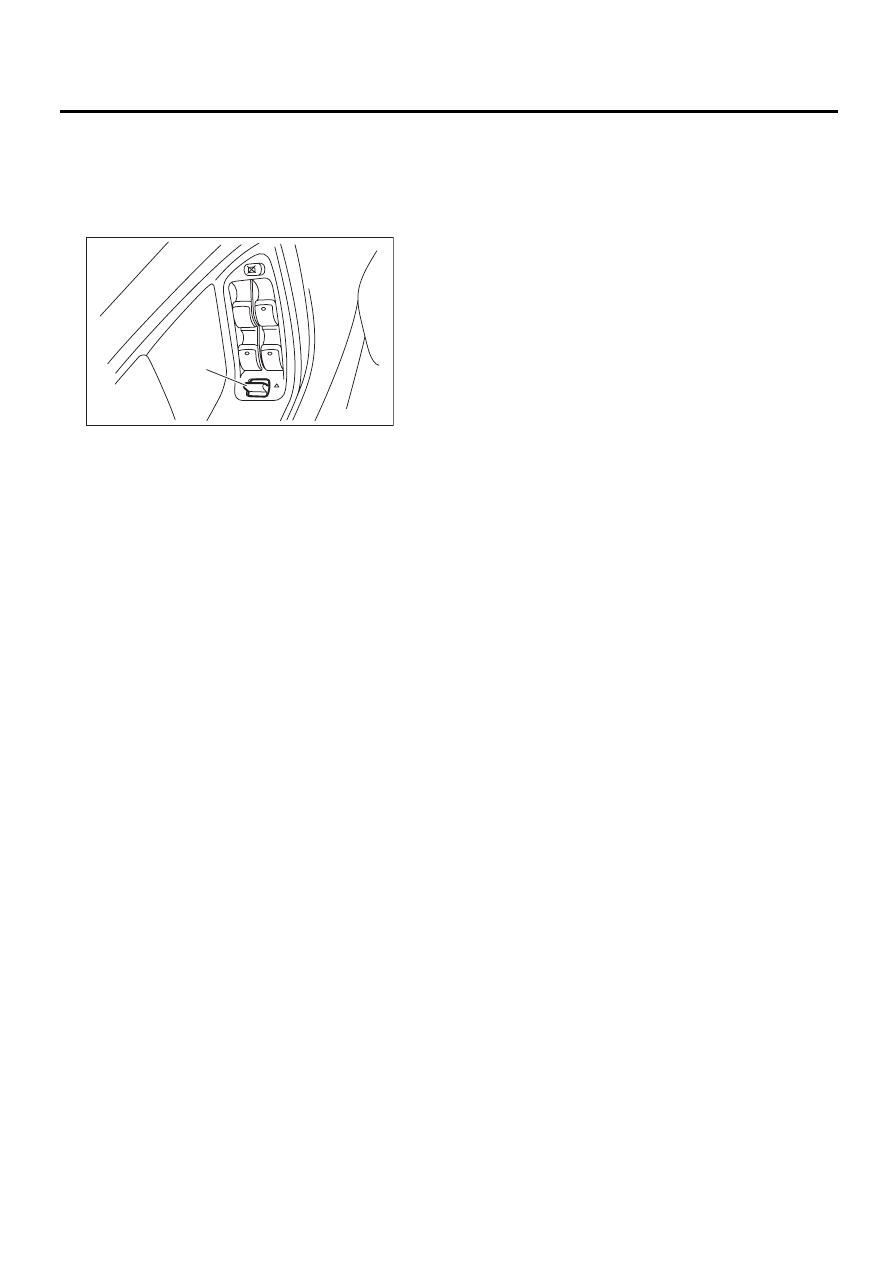

3) Переведите переключатель блокировки за-
мков дверей (1), находящийся под главным пе-
реключателем электростеклоподъемников, в
положение UNLOCK. (Если освещение салона
мигает, и звучит звуковой сигнал, система на-
ходится в режиме регистрации.)

4) Чтобы произвести регистрацию при пере-
ключателе блокировки замков дверей в поло-
жении UNLOCK, дважды нажмите кнопку пуль-
та дистанционного управления.
5) При успешном завершении регистрации,
привод замка двери выполняет операции запи-
рания

→ и отпирания. Если операции запира-

ния

→ и отпирания не осуществляются, повто-

рите процедуру, начиная с шага 4).

ПРИМЕЧАНИЕ:
• Нажимая кнопку на пульте дистанционного
управления, убедитесь, что кнопка нажата два
раза медленно. Нажимая кнопку второй раз,
удерживайте ее нажатой некоторое время,
для того чтобы проверить действие привода
замка двери.
• Не нажимайте на кнопку на пульте дистанци-
онного управления более одного раза.
• Не нажимайте на кнопку на пульте дистанци-
онного управления многократно.
6) Если необходимо зарегистрировать еще не-
сколько пультов дистанционного управления,
повторите процедуру, начиная с шага 4).
7) Снимите разъем регистрации и установите
крышку нижней внутренней отделки со сторо-
ны водителя.

ПРИМЕЧАНИЕ:
• Пульт дистанционного управления может
быть зарегистрирован только при переключа-
теле блокировки замков дверей в положении
UNLOCK.
• Регистрация может осуществляться только
после того, как переключатель блокировки за-
мков дверей был отпущен и снова переведен в
положение UNLOCK.
• При регистрации нового пульта дистанцион-
ного управления, зарегистрируйте пульты дис-
танционного управления, которые уже прошли
регистрацию, повторно.

2. СБРОС РЕГИСТРАЦИИ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

1) Извлеките пульт дистанционного управле-
ния из выключателя зажигания.
2) Снимите крышку нижней внутренней отде-
лки со стороны водителя и подсоедините разъ-
ем регистрации. (однополюсный разъем белого
цвета)
3) Переведите переключатель блокировки за-
мков дверей, находящийся под главным пере-
ключателем электростеклоподъемников, в по-
ложение LOCK. (Если освещение салона мигает,
и звучит звуковой сигнал, система находится в
режиме сброса регистрации.)
4) Вставьте и извлеките ключ из замка зажига-
ния 10 раз в течение 10 секунд, при переклю-
чателе блокировки замков дверей в положе-
нии LOCK.
5) При успешном завершении сброса регистра-
ции, привод замка двери выполняет операции
запирания

→ и отпирания. Если операции запи-

рания

→ и отпирания не осуществляются, пов-

торите процедуру, начиная с шага 4).
6) Снимите разъем регистрации и установите
крышку нижней внутренней отделки со сторо-
ны водителя.

ПРИМЕЧАНИЕ:
• Сброс регистрации проводится только при
переключателе блокировки замков дверей в
положении LOCK.
• Сброс регистрации может осуществляться
только после того, как переключатель блоки-
ровки замков дверей был отпущен и снова пе-
реведен в положение LOCK.
• Полностью завершите процедуру регистра-
ции перед тем, как перейти из режима регист-
рации в режим сброса. В противном случае, не-
возможно будет перейти в режим сброса. И на-
оборот.

SL-00296

(1)

LOCK

AUTO
