Subaru Legacy (2008 год). Руководство - часть 1072

SL-74

Ключ дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

24.Ключ дистанционного доступа

A: РАЗБОРКА

ПРИМЕЧАНИЕ:
Для моделей без системы дистанционного до-
ступа смотрите раздел о пульте дистанционно-
го управления. <См. SL-72, РАЗБОРКА, Пульт
дистанционного управления.>

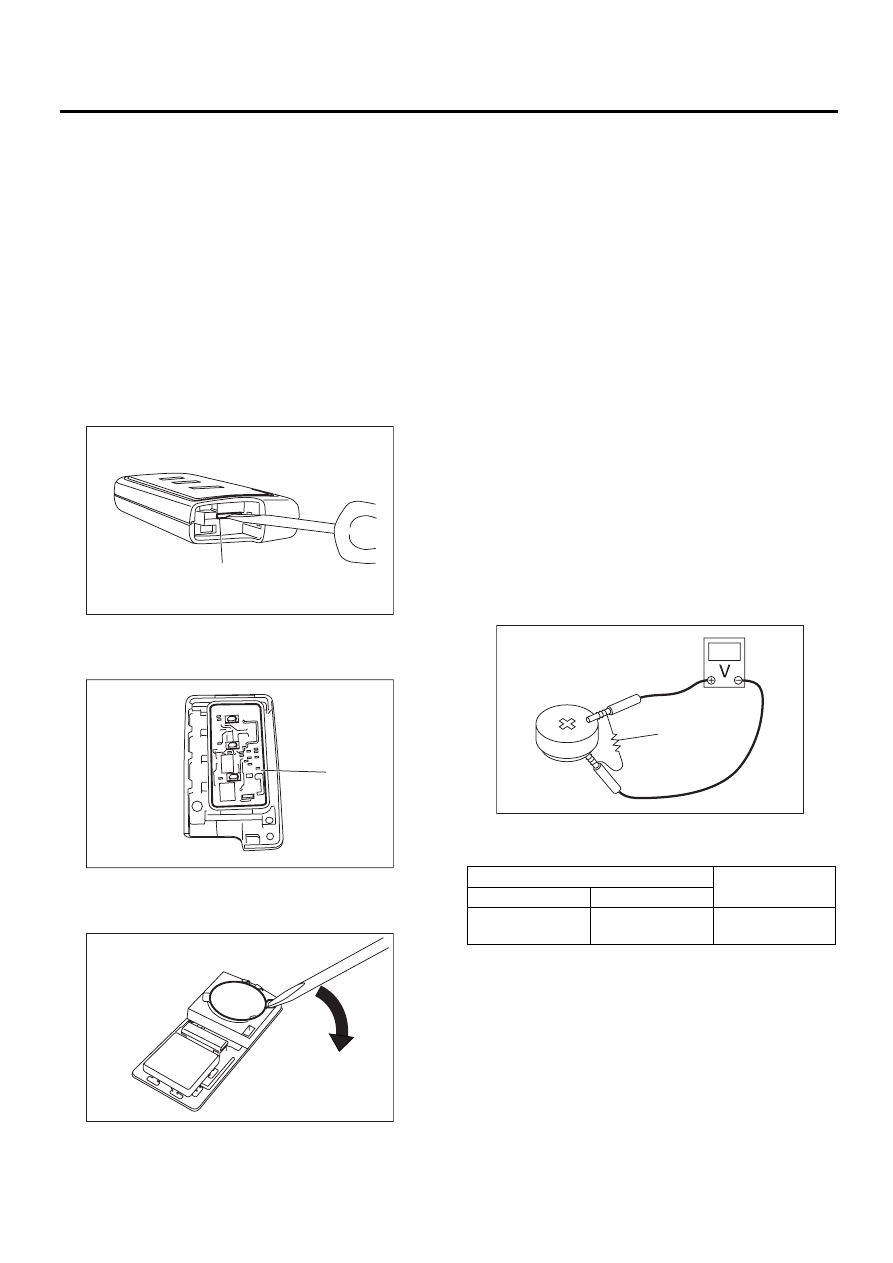

1. БАТАРЕЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

1) Снимите механический ключ с ключа дистан-
ционного доступа.
2) Чтобы открыть корпус, снимите механичес-
кий ключ и вставьте отвертку с плоским жалом
в указанный паз (А).

3) Снимите печатную плату, соблюдая осто-
рожность, чтобы не задеть печатную схему
ключа дистанционного доступа.

4) Вставьте отвертку с плоским жалом между
боковой поверхностью батареи ключа дистан-
ционного доступа и снимите батарею.

ПРИМЕЧАНИЕ:
Чтобы предотвратить повреждение печатной
платы ключа дистанционного доступа стати-
ческим электричеством, перед разборкой клю-
ча дистанционного доступа прикоснитесь ру-
кой к любой стальной поверхности в здании,
чтобы разрядить статическое электричество,
накопившееся на теле или одежде.

B: СБОРКА

1. БАТАРЕЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1. БАТАРЕЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

Измерьте напряжение между клеммой (+) ба-
тареи ключа дистанционного доступа и клем-
мой (–).

ПРИМЕЧАНИЕ:
Во время измерения батарея разряжается.
Произведите измерение в течение 5 секунд.

В случае неисправности замените батарею.
(Используйте батарею CR1632 или эквива-
лент.)

SL-00624

(A)

SL-00625

(A)

SL-00626

(A) Сопротивление (47 Ом)

Клеммы тестера

Нормативное

значение

(+)

(–)

Положительная

клемма батареи

Клемма массы

батареи

2,5 — 3,0 В

(A)

SL-00066

SL-75

Ключ дистанционного доступа

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

D: ЗАМЕНА

1. РЕГИСТРАЦИЯ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

ПРИМЕЧАНИЕ:
• Для каждого автомобиля может быть заре-
гистрировано максимум семь ключей дистан-
ционного доступа.
• При замене или добавлении нового ключа
дистанционного доступа необходима новая ре-
гистрация ключа дистанционного доступа.
• Заменяя ключ дистанционного доступа, не-
обходимо провести регистрацию системы им-
мобилайзера.
Обратитесь к разделу "РУКОВОДСТВО ПО
ОБУЧЕНИЮ ИММОБИЛАЙЗЕРА", в котором
приведена процедура регистрации ключа дис-
танционного доступа.

2. СБРОС РЕГИСТРАЦИИ КЛЮЧА
ДИСТАНЦИОННОГО ДОСТУПА

Обратитесь к разделу "РУКОВОДСТВО ПО
ОБУЧЕНИЮ ИММОБИЛАЙЗЕРА", в котором
приведена процедура сброса регистрации клю-
ча дистанционного доступа.

SL-76

Блок управления иммобилайзера

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

25.Блок управления иммобилайзера

A: ПРИМЕЧАНИЕ

• Для моделей с системой дистанционного до-
ступа смотрите базовую процедуру диагности-
ки системы дистанционного доступа с систе-
мой запуска/остановки двигателя при помощи
кнопки (диагностика). <См. KPS(diag)-2, Базо-
вая процедура диагностики.>
• Управление системой иммобилайзера осу-
ществляется из центрального блока управле-
ния. (Кроме моделей с системой дистанционно-
го доступа)

B: СНЯТИЕ

<См. SL-71, СНЯТИЕ, Центральный блок уп-
равления.>

C: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

SL-77

Антенна иммобилайзера

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

26.Антенна иммобилайзера

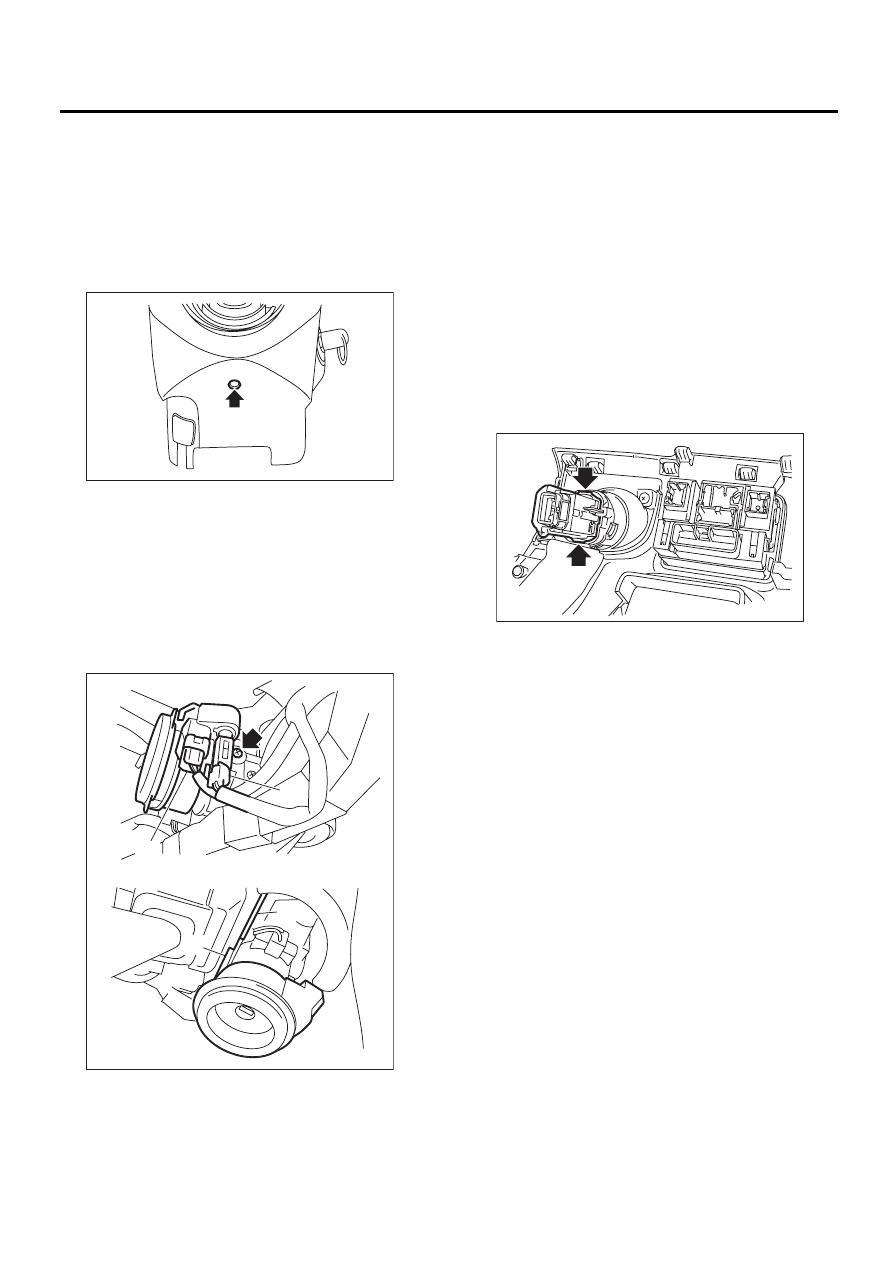

A: СНЯТИЕ

1. МОДЕЛЬ БЕЗ СИСТЕМЫ
ДИСТАНЦИОННОГО ДОСТУПА

1) Отсоедините провод массы от аккумулятора.
2) Отверните винты и снимите верхний и ниж-
ний кожух рулевой колонки.

3) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
4) Отсоедините разъем (А) антенны иммоби-
лайзера и разъем (В) подсветки выключателя
зажигания.
5) Ослабьте винт и высвободите фиксатор (D)
с противоположной стороны, используя отвер-
тку с плоским жалом (1), после чего снимите
антенну иммобилайзера (C).

ОСТОРОЖНО:
Не прикладывайте значительное усилие
при снятии антенны иммобилайзера и фик-
сатора. В противном случае, эти детали мо-
гут быть повреждены, так как изготовлены
из пластмассы.

2. МОДЕЛЬ С СИСТЕМОЙ
ДИСТАНЦИОННОГО ДОСТУПА

1) Отсоедините провод массы от аккумулятора.
2) Снимите нижнюю крышку панели приборов.
<См. EI-53, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите кнопку запуска/остановки двигате-
ля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

WW-00431

(D)

(1)

SL-00315

(A)

(C)

(B)

SL-00779
