SL-62

Узел замка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

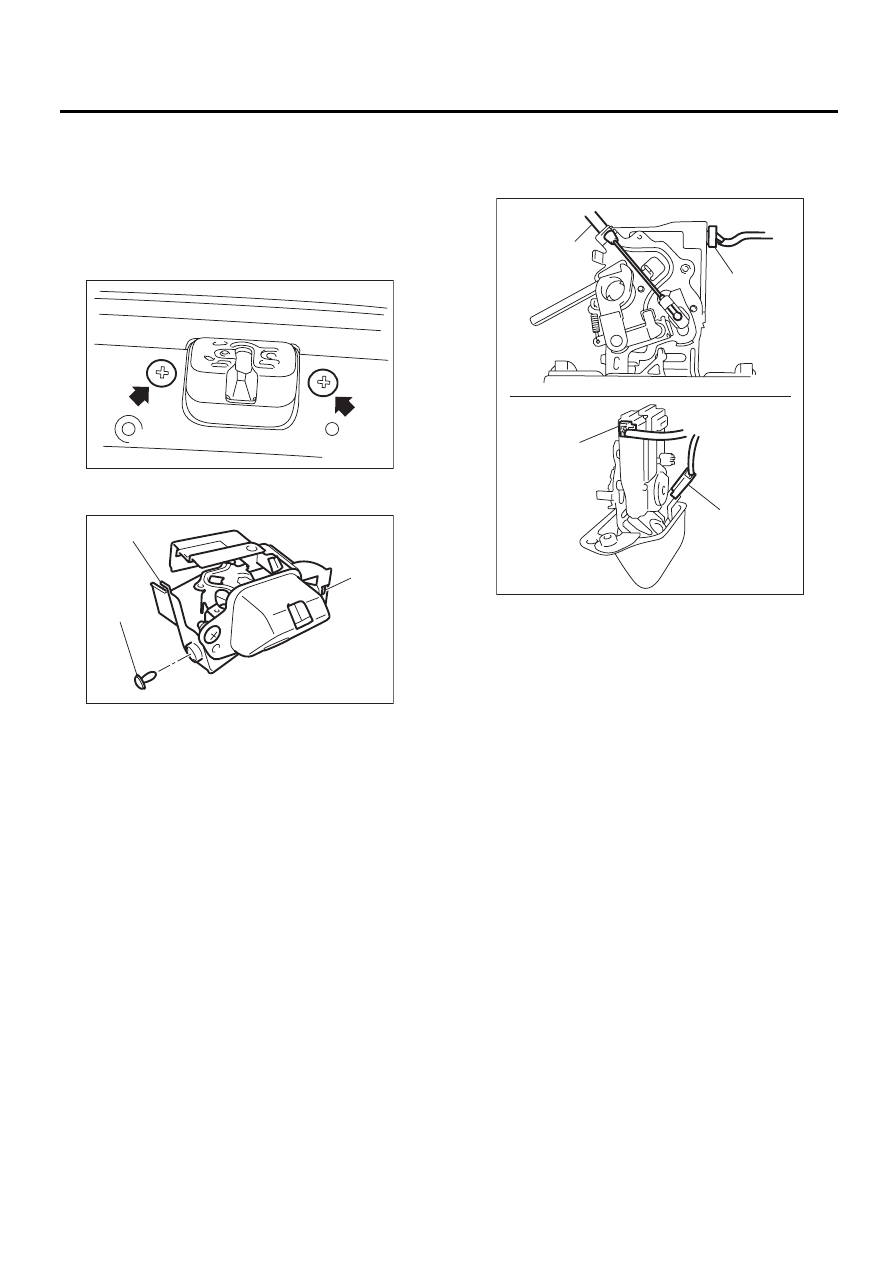

15.Узел замка дверцы багажного отсека

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
3) Отверните два винта.

4) Снимите накладку замка дверцы багажного
отсека. (Модель с двойным замком)

5) Отсоедините разъемы и тросы ручки дверцы
багажного отсека.

6) Снимите узел замка дверцы багажного отсе-
ка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
работает нормально.

(1) Крепежная деталь

(2) Зажимная лапка

(3) Крючок

SL-00240

SL-00286

(2)

(1)

(3)

(1) Трос

(2) Разъем привода замка дверцы багажного отсека

(3) Разъем переключателя отпирания дверцы багаж-

ного отсека

SL-00301

(2)

(1)

(3)

(2)

SL-63

Узел замка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка дверцы багажного отсека.
2) Подсоедините аккумулятор к клеммам при-
вода замка дверцы багажного отсека.

В случае неисправности замените узел замка
дверцы багажного отсека.
3) Проверьте трос ручки дверцы багажного от-
сека на предмет деформации.
4) Убедитесь в том, что рычаг и трос ручки
дверцы багажного отсека работают плавно.

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 1 (–)

Отпирание

→ Запирание

№ 1 (+) и № 2 (–)

Заблокировано

→ Разблокировано

SL-00235

2 1

SL-64

Узел замка крышки багажника

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

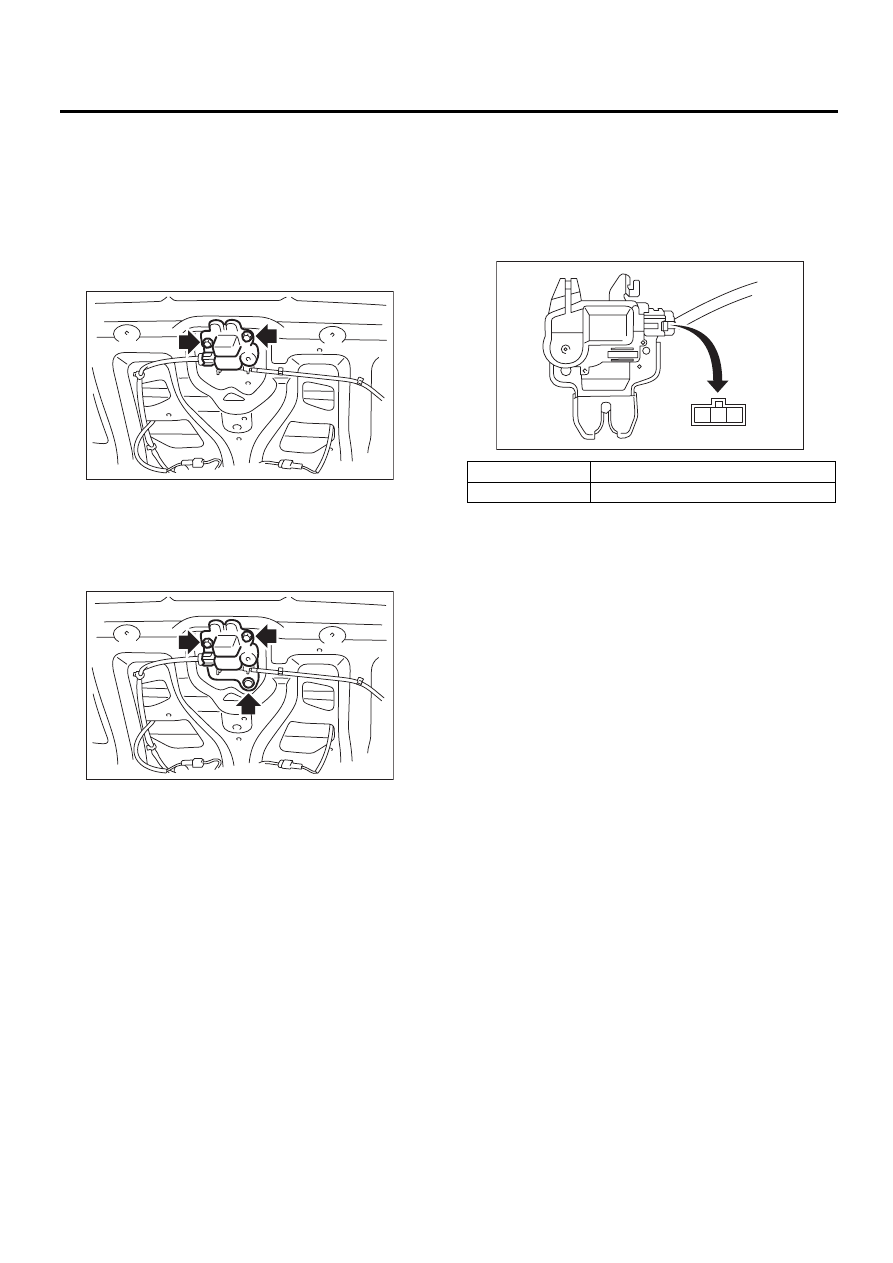

16.Узел замка крышки багажника

A: СНЯТИЕ

1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА

1) Отсоедините разъемы и снимите трос крыш-
ки багажника.
2) Отверните два болта и снимите узел замка
крышки багажника.

2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ

1) Отсоедините разъемы и снимите трос крыш-
ки багажника.
2) Отверните два болта и снимите зажим, что-
бы снять узел замка крышки багажника.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Нанесите консистентную смазку на подвиж-
ные части.
• Убедитесь в том, что после установки замок
работает нормально.

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да крышки багажника.
2) Подсоедините аккумулятор к клеммам при-
вода крышки багажника.

В случае повреждений, замените привод
крышки багажника.
3) Проверьте фиксатор на предмет деформа-
ции или износа.
4) Убедитесь в том, что предохранительный
рычаг перемещается правильно.
5) Проверьте другие рычаги и пружины на на-
личие ржавчины и плавность хода.
6) Убедитесь в том, что трос крышки багажни-
ка работает плавно.

SL-00243

SL-00308

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 1 (–)

Заблокировано

→ Разблокировано

SL-00255

3 2 1

SL-65

Узел замка капота

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

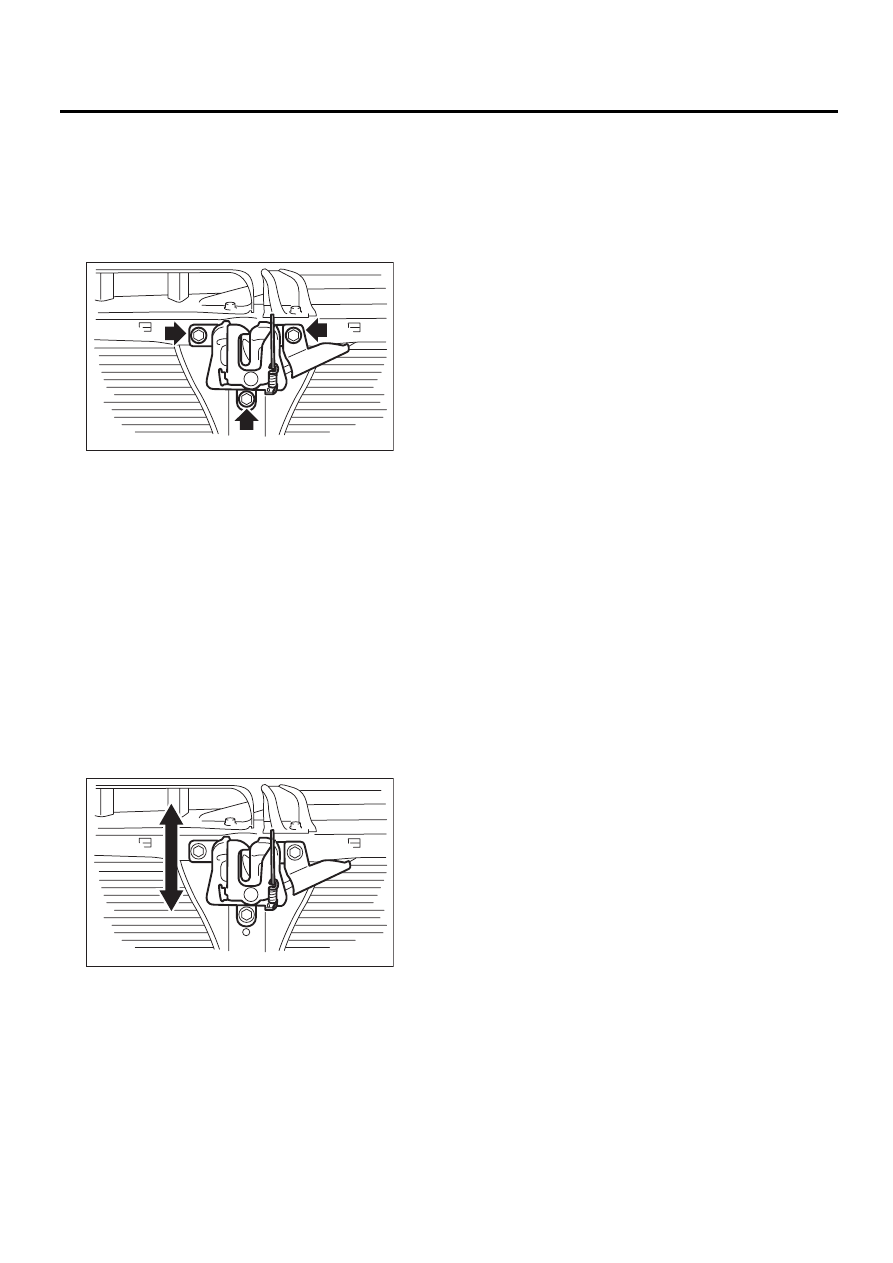

17.Узел замка капота

A: СНЯТИЕ

1) Откройте капот.
2) Отверните болты и затем отсоедините узел
замка капота.
3) Снимите приводной трос с узла замка.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-8, ЗАМОК КАПОТА И МЕХАНИЗМЫ
ДИСТАНЦИОННОГО ОТКРЫВАНИЯ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
• Нанесите консистентную смазку на подвиж-
ные части.
• Убедитесь в том, что после установки трос
работает нормально.

C: РЕГУЛИРОВКА

Ослабьте болт и отрегулируйте узел замка,
двигая его вверх и вниз.

D: ПРОВЕРКА

1) Проверьте фиксатор на предмет деформа-
ции или износа.
2) Убедитесь в том, что предохранительный
рычаг перемещается правильно.
3) Проверьте другие рычаги и пружины на на-
личие ржавчины и плавность хода.

SL-00287

SL-00290
