SL-58

Наружная ручка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

11.Наружная ручка задней двери

A: СНЯТИЕ

1) Поднимите стекло задней двери до упора
вверх.
2) Снимите внутреннюю отделку задней двери.
<См. EI-51, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите уплотнительное покрытие. <См.
EB-23, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
4) Снимите узел замка задней двери. <См. SL-
59, СНЯТИЕ, Узел замка и привода замка за-
дней двери.>
5) Снимите трос с зажима троса (1).

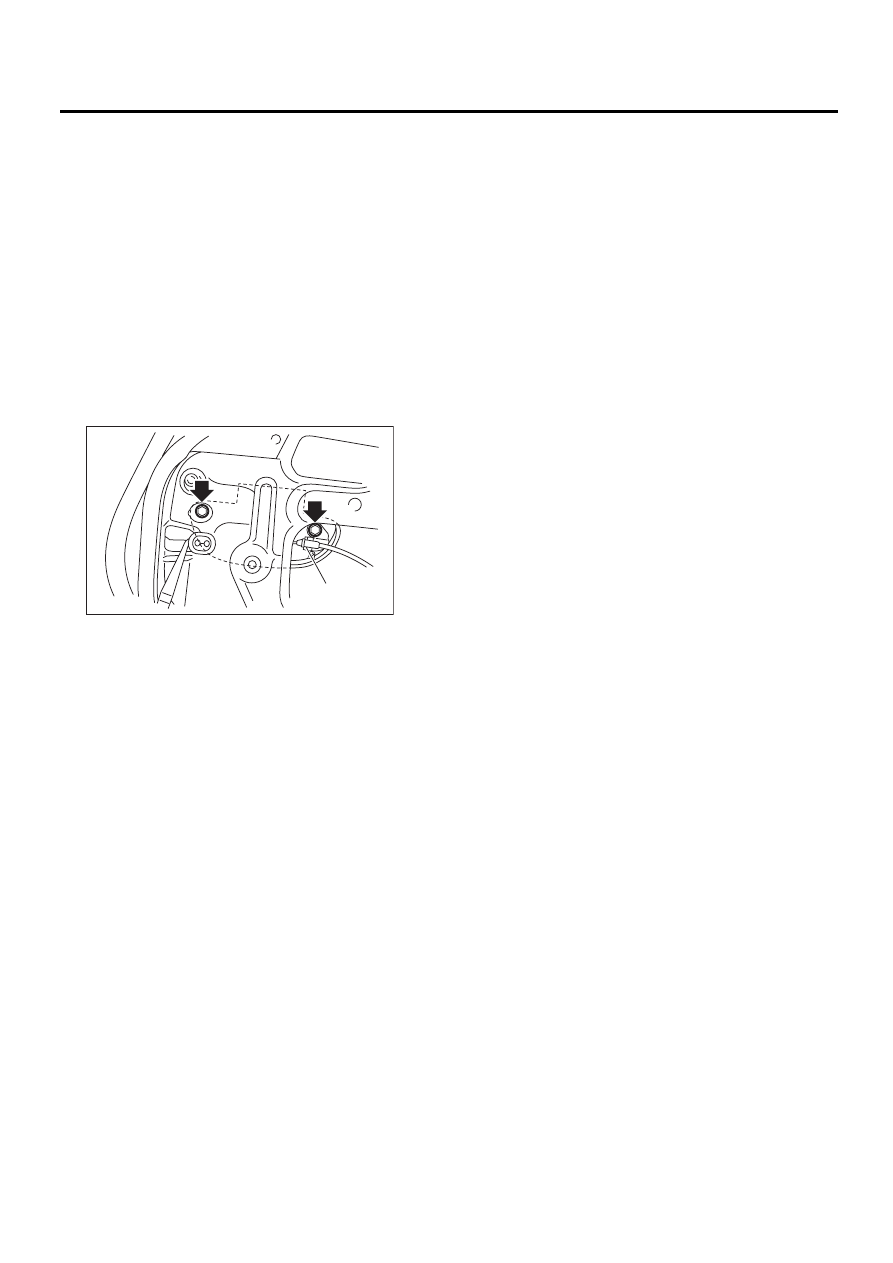

6) Снимите два болта.

7) Снимите кронштейн наружной ручки двери.
(Модель с двойным замком)
8) Снимите наружную ручку задней двери.

ОСТОРОЖНО:
Не прилагайте чрезмерных усилий при сня-
тии ручки с панели двери. Панель двери мо-
жет быть деформирована.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-3, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ, Об-
щие сведения.>

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки наруж-
ная ручка работает нормально.

C: ПРОВЕРКА

1) Проверьте трос на предмет деформации.
Распрямите трос в местах его деформации.
В противном случае, возможен сбой в работе.
Если трос невозможно отремонтировать, заме-
ните узел замка и привода замка задней двери.
2) Убедитесь в том, что рычаг и трос работают
плавно.

SL-00284

(1)

SL-59

Узел замка и привода замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

12.Узел замка и привода замка задней двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите внутреннюю отделку задней двери.
<См. EI-51, СНЯТИЕ, Внутренняя отделка две-
ри.>
3) Снимите трос с внутренней ручки задней
двери. <См. SL-57, СНЯТИЕ, Внутренняя ручка
задней двери.>
4) Снимите уплотнительное покрытие. <См.
EB-23, СНЯТИЕ, Уплотнительное покрытие за-
дней двери.>
5) Снимите стекло задней двери. <См. GW-21,
СНЯТИЕ, Стекло задней двери.>
6) Снимите рамку стекла задней двери. <См.
GW-23, СНЯТИЕ, Узел механизма стеклоподъ-
емника и электродвигателя задней двери.>
7) Снимите трос с зажима троса наружной руч-
ки двери.
8) Снимите кронштейн наружной ручки двери.
(Модель с двойным замком)

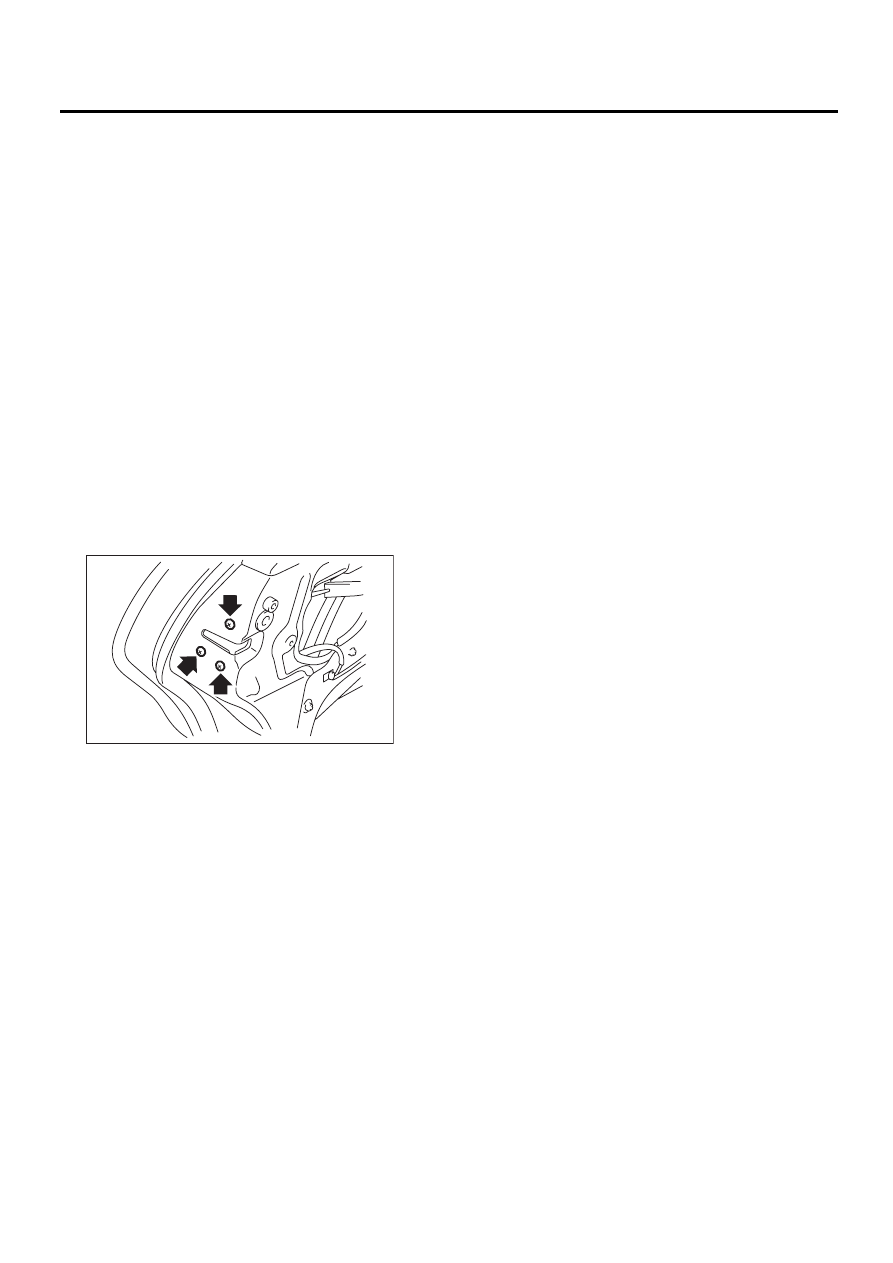

9) Снимите три винта.

10) Отсоедините разъемы, а затем снимите
узел замка и привода замка задней двери.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-3, УЗЕЛ ЗАМКА ДВЕРИ, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
работает нормально.

C: ПРОВЕРКА

1) Проверьте трос на предмет деформации.
Распрямите трос в местах его деформации.
В противном случае, возможен сбой в работе.
Если трос невозможно отремонтировать, заме-
ните узел замка и привода замка задней двери.
2) Убедитесь в том, что рычаг и трос работают
плавно.

SL-00285

SL-60

Привод замка задней двери

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

13.Привод замка задней двери

A: СНЯТИЕ

1) Снимите узел замка и привода замка задней
двери. <См. SL-59, СНЯТИЕ, Узел замка и при-
вода замка задней двери.>
2) Снимите защелку защитной накладки замка
задней двери, затем снимите накладку. (Мо-
дель без двойного замка)
3) Отверните винт на замке и приводе задней
двери, а затем снимите привод замка двери.
(Модель без двойного замка)

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки замок
работает нормально.

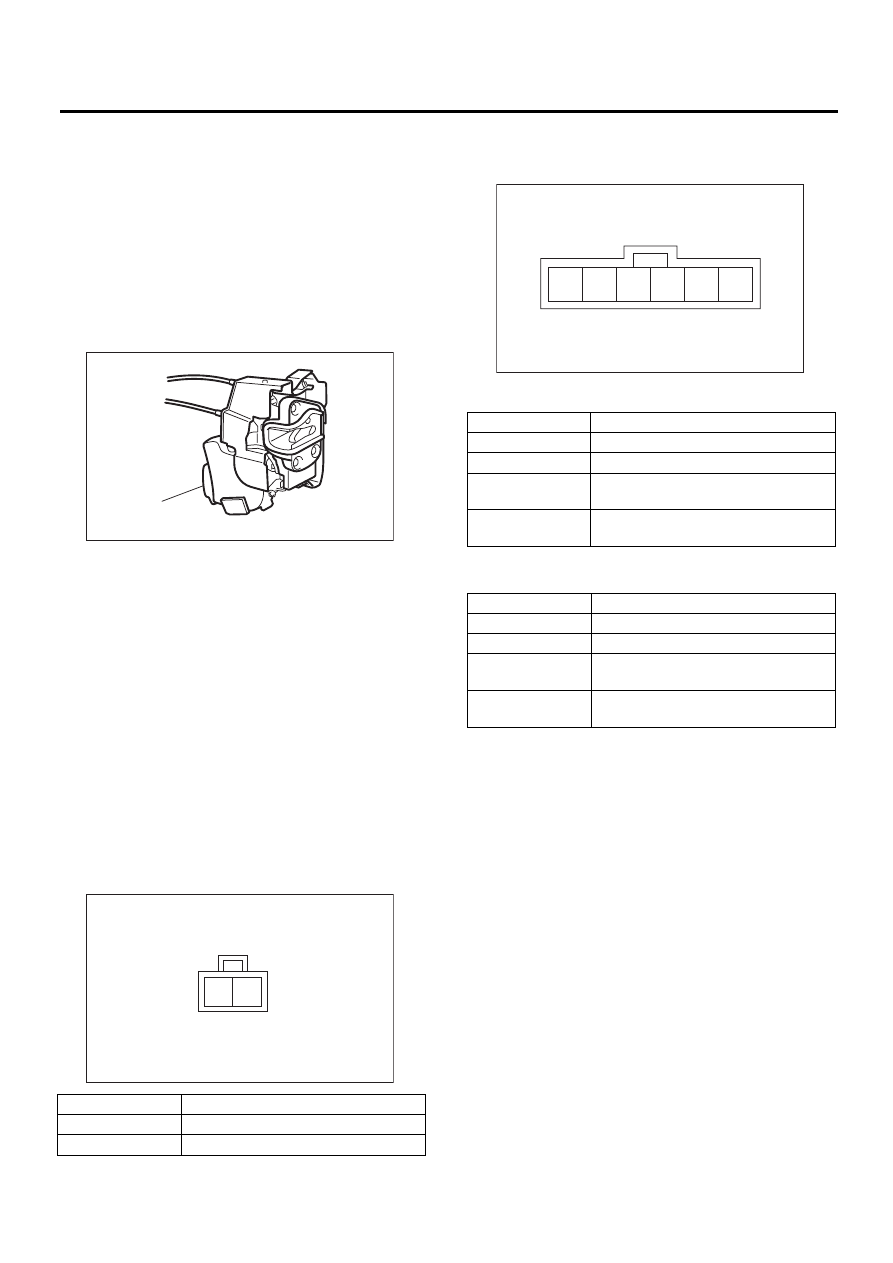

C: ПРОВЕРКА

1) Отсоедините разъем жгута проводов приво-
да замка двери.
2) Подсоедините аккумулятор к клеммам при-
вода замка двери.
В случае повреждений, замените привод замка
двери.

1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА

2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ

Привод замка правой двери

Привод замка левой двери

(1) Привод замка задней двери

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 1 (–)

Отпирание

→ Запирание

№ 1 (+) и № 2 (–)

Запирание

→ Отпирание

SL-00282

(1)

SL-00235

2 1

Номер клеммы

Операции, выполняемые приводом

№ 5 (+) и № 1 (–)

Отпирание

→ Запирание

№ 1 (+) и № 5 (–)

Заблокировано

→ Разблокировано

№ 6 (+) и № 1 (–)

Отпирание двойного замка

→ Запи-

рание двойного замка

№ 1 (+) и № 6 (–)

Запирание двойного замка

→ Отпи-

рание двойного замка

Номер клеммы

Операции, выполняемые приводом

№ 2 (+) и № 6 (–)

Отпирание

→ Запирание

№ 6 (+) и № 2 (–)

Заблокировано

→ Разблокировано

№ 1 (+) и № 6 (–)

Отпирание двойного замка

→ Запи-

рание двойного замка

№ 6 (+) и № 1 (–)

Запирание двойного замка

→ Отпи-

рание двойного замка

SL-00283

6 5 4 3 2 1

SL-61

Наружная ручка дверцы багажного отсека

ПРОТИВОУГОННАЯ СИСТЕМА И ЗАМКИ

14.Наружная ручка дверцы багажного отсека

A: СНЯТИЕ

1) Снимите внутреннюю отделку дверцы ба-
гажного отсека. <См. EI-72, СНЯТИЕ, Внутрен-
няя отделка дверцы багажного отсека.>
2) Снимите декоративную накладку дверцы
багажного отсека. <См. EI-79, СНЯТИЕ, Деко-
ративная накладка дверцы багажного отсека>

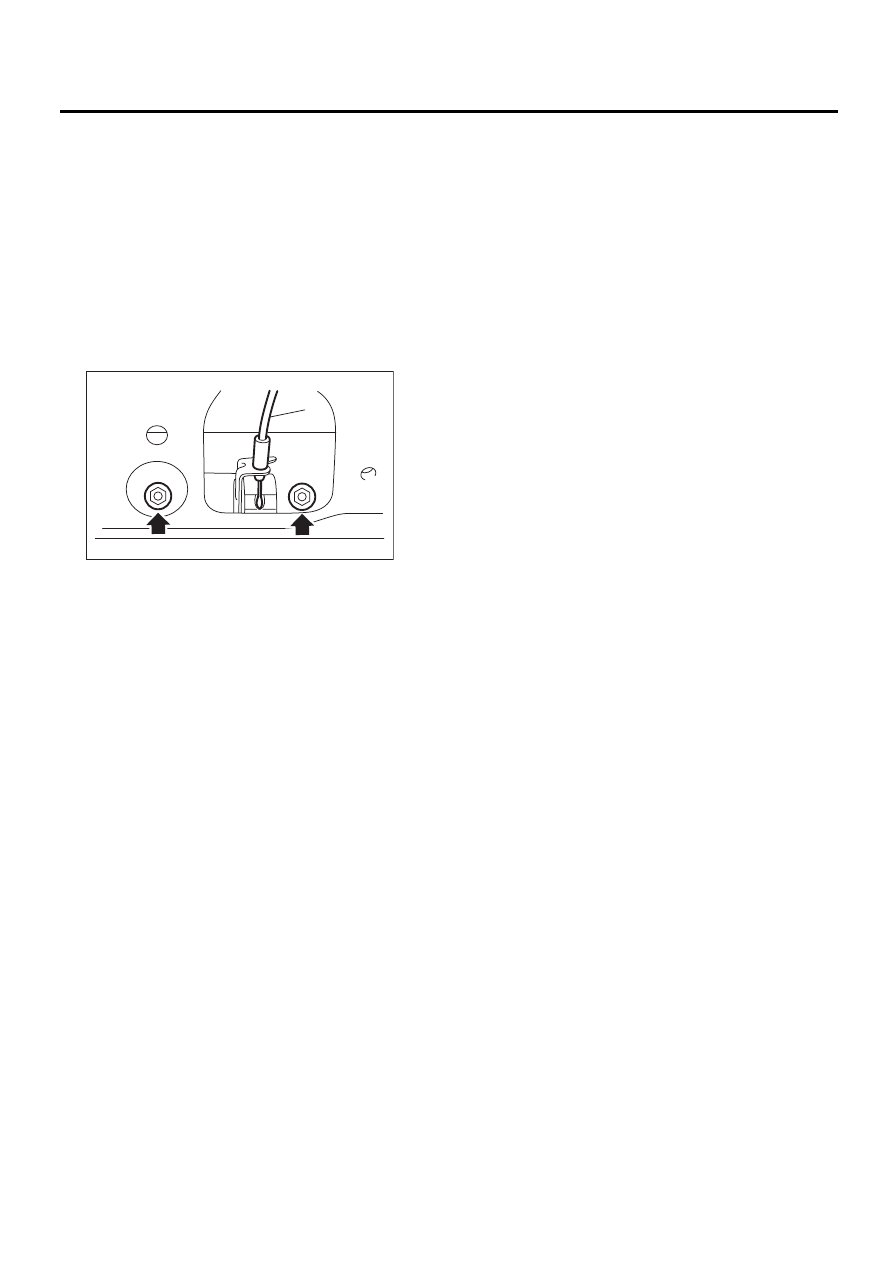

3) Отверните две гайки и снимите наружную
ручку дверцы багажного отсека.
4) Снимите трос наружной ручки дверцы ба-
гажного отсека.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

<См. SL-6, КРЫШКА БАГАЖНИКА И ЗАМОК
ДВЕРЦЫ БАГАЖНОГО ОТСЕКА, УЗЕЛ,
Общие сведения.>

ПРИМЕЧАНИЕ:
Убедитесь в том, что после установки наруж-
ная ручка работает нормально.

C: ПРОВЕРКА

1) Проверьте трос ручки дверцы багажного от-
сека на предмет деформации.
2) Убедитесь в том, что наружная ручка двер-
цы багажного отсека и трос ручки дверцы ба-
гажного отсека работают плавно.

(1) Трос

SL-00239

(1)
