SE-18

Заднее сиденье

СИДЕНЬЯ

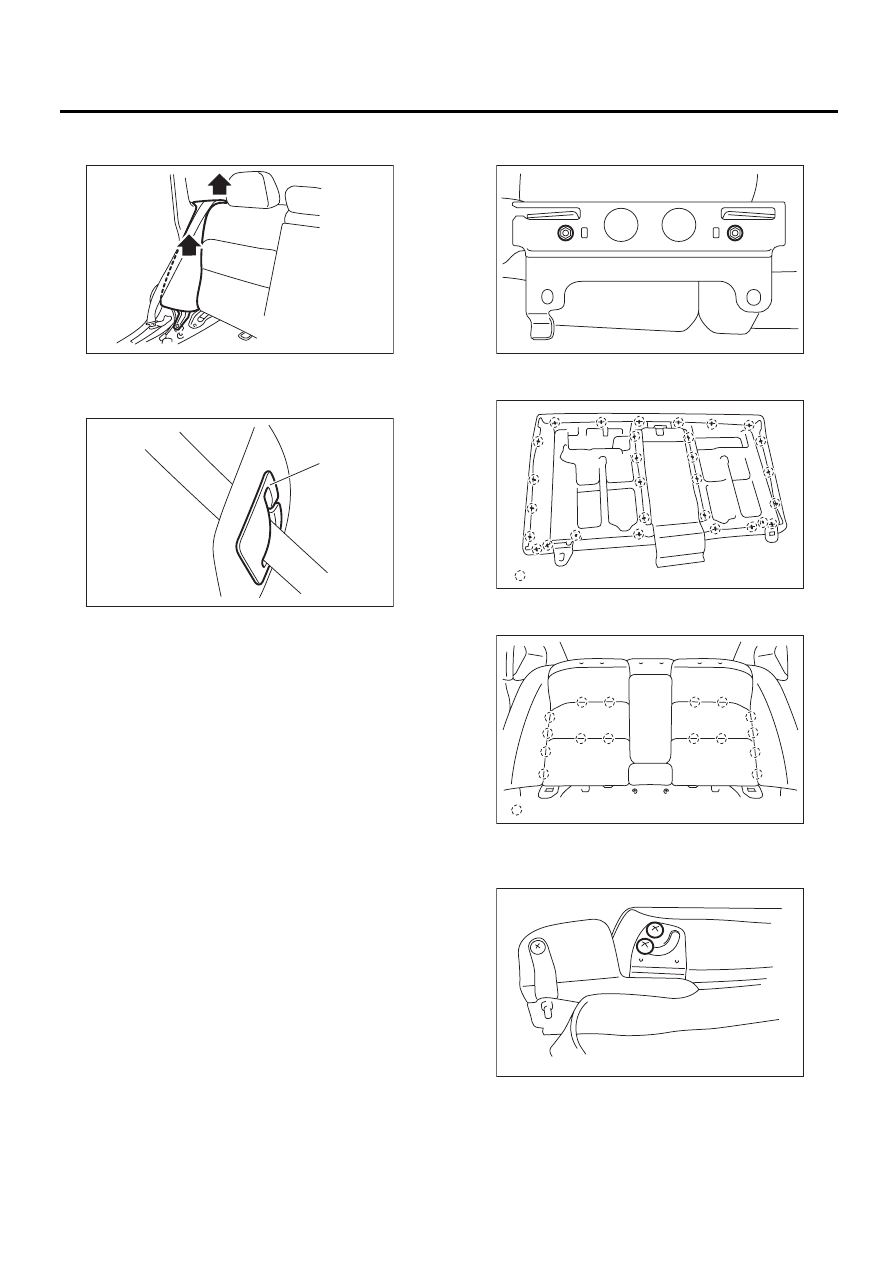

12) Приподнимите накладку спинки сиденья и
снимите ее.

13) Снимите крышку ремня безопасности (A) с
накладки спинки сиденья, затем вытяните ре-
мень безопасности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• После установки спинки убедитесь, что все
ремни безопасности работают нормально.
• Убедитесь, что ремни безопасности прочно
закреплены крючками со стороны кузова.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE-2,
УЗЕЛ, Общие сведения.>

C: РАЗБОРКА

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите заднее сиденье. <См. SE-16, МО-
ДЕЛЬ С КУЗОВОМ СЕДАН, СНЯТИЕ, Заднее
сиденье.>
2) Снимите подголовник.

3) Отверните гайки и снимите опорную раму
центрального сиденья.

4) Снимите крепежные кольца (A) на обратной
стороне спинки сиденья.

5) Снимите крепежные кольца (A) на передней
стороне спинки сиденья.

6) Снимите крышки шарниров подлокотников с
двух сторон, отверните винты и снимите под-
локотники.

SE-00350

SE-00351

(A)

SE-00347

SE-00352

: (A)

SE-00353

: (A)

SE-00354

SE-19

Заднее сиденье

СИДЕНЬЯ

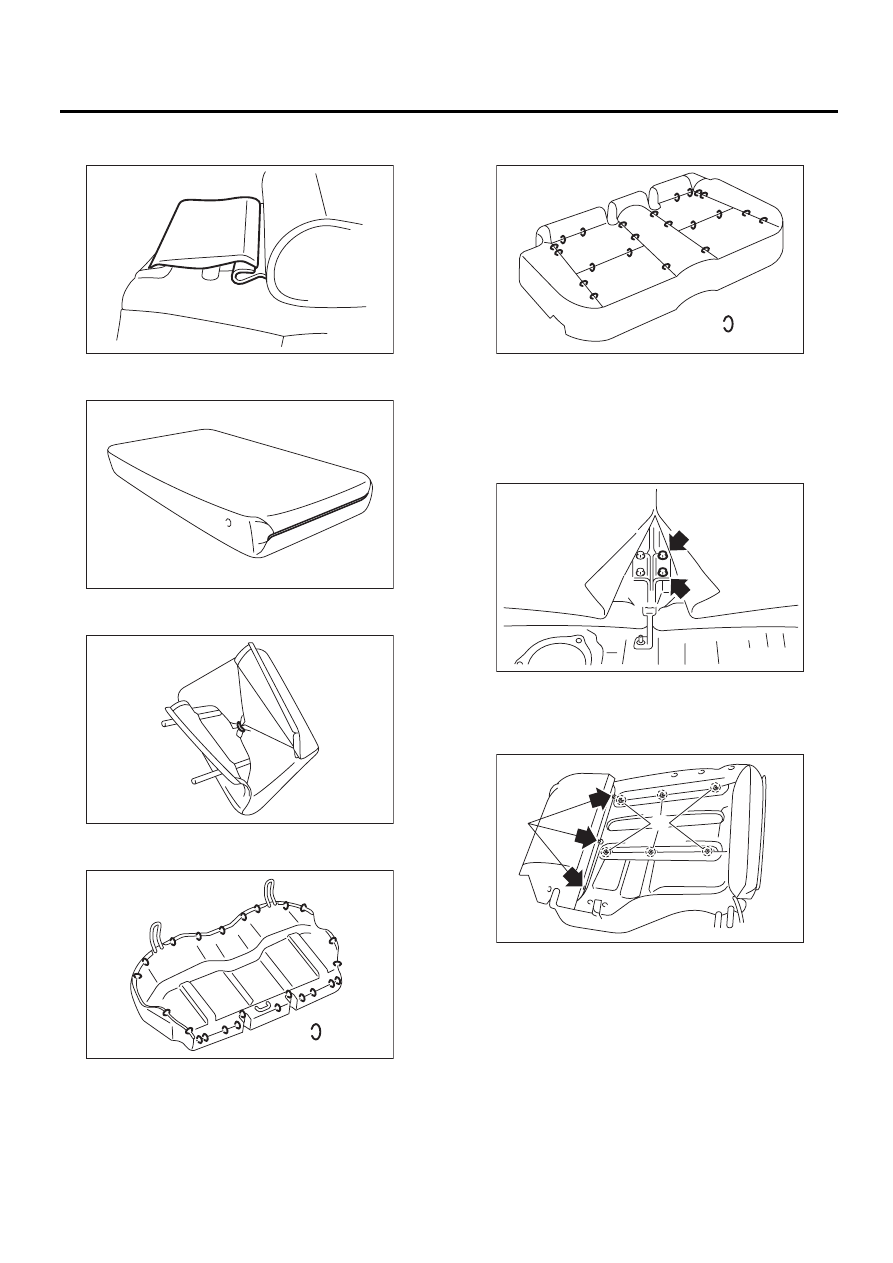

7) Высвободите крючок и снимите крышку
опорной рамы центрального сиденья.

8) Снимите крючок, а затем снимите чехол
подлокотника.

9) Снимите крючок и крепежное кольцо, затем
снимите чехол подголовника.

10) Снимите крепежные кольца (A) на обрат-
ной стороне подушки сиденья.

11) Снимите крепежные кольца (A), затем сни-
мите чехол подушки сиденья.

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ

1) Снимите заднее сиденье. <См. SE-17, МО-
ДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ, СНЯТИЕ, За-
днее сиденье.>
2) Отверните болты крепления узла шарнира
центрального сиденья.

3) Снимите крючки в нижней части узла спинки
левого сиденья и отверните чехол спинки сиде-
нья, чтобы снять крепежные кольца (А) и крюч-
ки (В).

4) Снимите втулку подголовника.

SE-00355

SE-00356

SE-00357

SE-00399

: (A)

SE-00398

: (A)

SE-00739

SE-00359

(A)

(B)

SE-20

Заднее сиденье

СИДЕНЬЯ

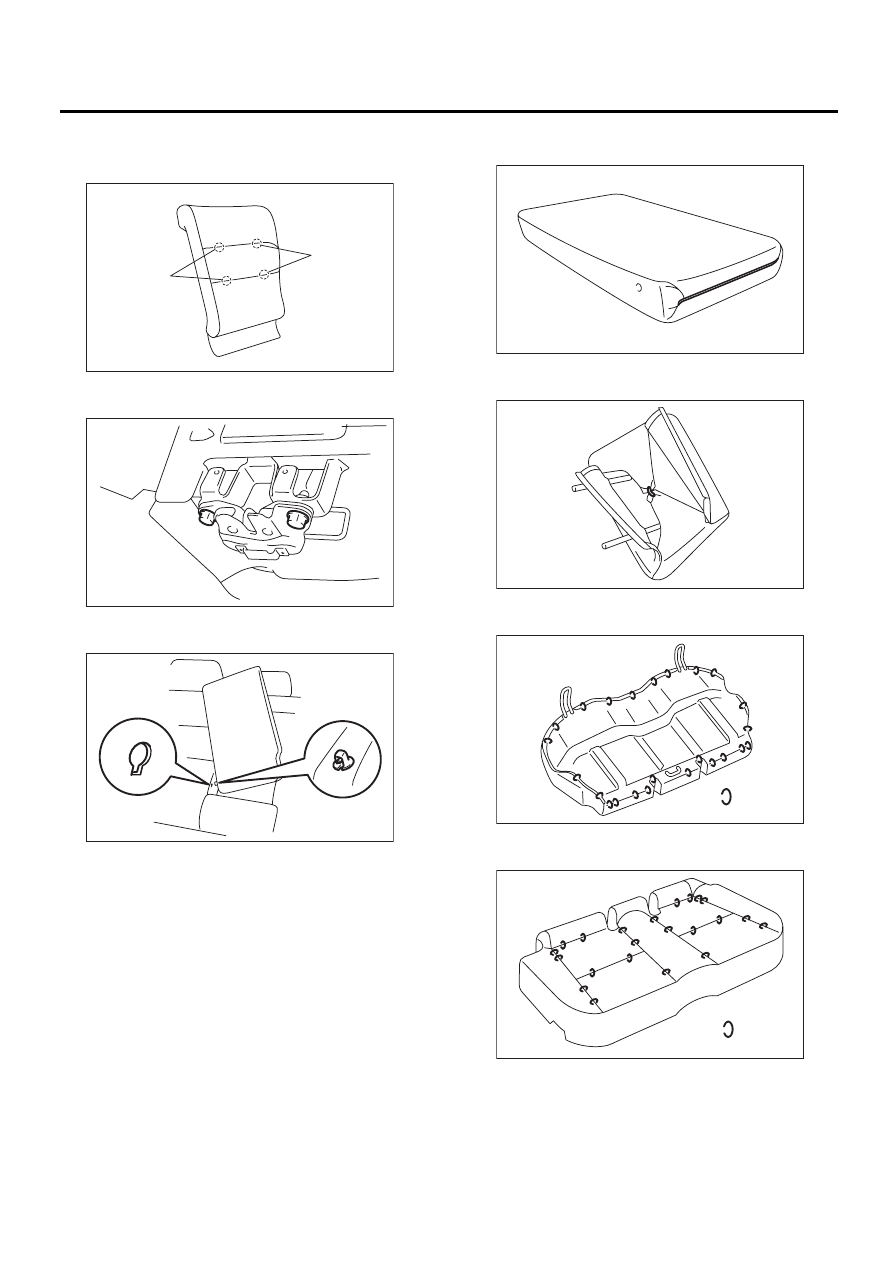

5) Снимите крепежные кольца (A) на передней
стороне спинки сиденья, затем снимите чехол
со спинки сиденья.

6) Отверните болты, а затем снимите защелку
спинки сиденья.

7) Ослабьте винты и снимите подлокотник с уз-
ла спинки правого сиденья.

ПРИМЕЧАНИЕ:
Для снятия подлокотников необходимо сов-
местить узел спинки правого сиденья со штиф-
тами со стороны подлокотника.
8) Разберите узел спинки правого сиденья в со-
ответствии с описанными выше процедурами.

9) Снимите крючок, а затем снимите чехол
подлокотника.

10) Снимите крючок и крепежное кольцо, за-
тем снимите чехол подголовника.

11) Снимите крепежные кольца (A) на обрат-
ной стороне подушки сиденья.

12) Снимите крепежные кольца (A), затем сни-
мите чехол подушки сиденья.

SE-00360

(A)

(A)

SE-00361

SE-00358

SE-00356

SE-00357

SE-00399

: (A)

SE-00398

: (A)

SE-21

Заднее сиденье

СИДЕНЬЯ

D: СБОРКА

Производите сборку в порядке, обратном по-
рядку разборки.

ОСТОРОЖНО:
• Всегда используйте новые крепежные
кольца.
• Устанавливайте крепежные кольца с по-
мощью плоскогубцев для установки кре-
пежных колец.
• Надежно установите крепежные кольца в
предусмотренных местах и убедитесь в том,
что на чехле спинки сиденья отсутствуют
складки и волны.

ПРИМЕЧАНИЕ:
• Не допускайте повреждений и загрязнений
чехла.
• При установке крепежных колец, будьте вни-
мательны, не оставляйте складок на сиденье.

E: ПРОВЕРКА

Убедитесь в том, что на чехле сиденья нет раз-
рывов или потертостей.
