Переднее сиденье

СИДЕНЬЯ

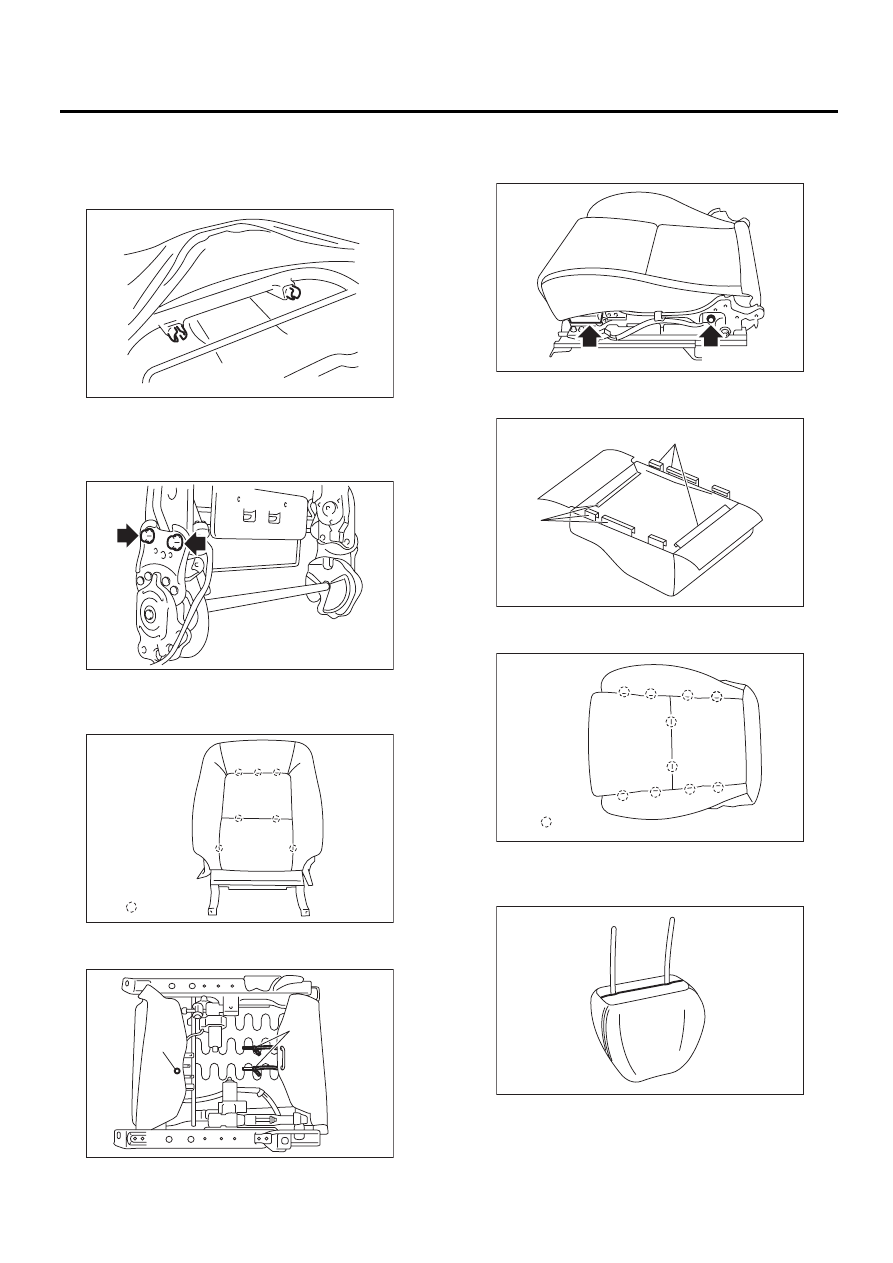

12) Снимите стопорную втулку подголовника.

ПРИМЕЧАНИЕ:
Выдавите наружу с внутренней стороны, чтобы
снять с сиденья.

13) Извлеките узел каркаса спинки сиденья.
14) Снимите два болта с правой и левой сторо-
ны, а затем снимите узел электродвигателя
механизма наклона спинки сиденья.

15) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья, а затем снимите
чехол со спинки сиденья.

16) Разъедините зажим (A) и ремешки (B) с об-
ратной стороны подушки сиденья.

17) Отверните болт (A) и крючок (B) с левой и
правой стороны, а затем снимите каркас по-
душки сиденья с узла направляющей сиденья.

18) Снимите крючки (A), а затем снимите по-
душку сиденья с каркаса подушки сиденья.

19) Снимите крепежные кольца (A), а затем
снимите чехол с подушки сиденья.

20) Снимите крючок и крепежное кольцо в
нижней части подголовника, а затем снимите
чехол с подголовника.

SE-00243

SE-00388

SE-00372

: (A)

SE-00389

(A)

(B)

SE-00416

(B)

(A)

(A)

(A)

SE-00391

SE-00339

: (A)

SE-00342

SE-15

Переднее сиденье

СИДЕНЬЯ

D: СБОРКА

ОСТОРОЖНО:
Если чехол спинки сиденья установлен не-
надежно, существует возможность сбоя при
срабатывании модуля боковой подушки,
поэтому строго придерживайтесь порядка
выполнения операций, приведенного ниже.
• Соблюдайте осторожность, чтобы не пов-
редить и не испачкать чехол спинки сиде-
нья во время сборки.
• Всегда используйте новые крепежные
кольца.
• Устанавливайте крепежные кольца с по-
мощью плоскогубцев для установки кре-
пежных колец.
• Надежно установите крепежные кольца в
предусмотренных местах и убедитесь в том,
что на чехле спинки сиденья отсутствуют
складки и волны.

1. СИДЕНЬЕ С РУЧНОЙ РЕГУЛИРОВКОЙ

ПРИМЕЧАНИЕ:
• При установке узла замка ремня безопас-
ности следуйте процедурам, описанным в раз-
деле о ремнях безопасности. <См. SB-15, УС-
ТАНОВКА, Ремень безопасности переднего си-
денья.>
• Установите узел спинки сиденья и узел по-
душки сиденья, выполнив следующие опера-
ции.
1) Временно затяните четыре болта шарнира
наклона спинки сиденья.
2) Установите спинку сиденья в максимально
вертикальное положение. (На сиденье с руч-
ной регулировкой убедитесь в том, что меха-
низм регулировки наклона спинки сиденья на-
дежно зафиксирован.)
3) В два или три захода затяните болты шарни-
ра наклона спинки сиденья в последователь-
ности с (1) по (4), постепенно увеличивая мо-
мент затяжки до достижения предусмотрен-
ной величины.

4) Производите сборку в порядке, обратном
порядку разборки.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. SE-2,
УЗЕЛ, Общие сведения.>

2. СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

Производите сборку в порядке, обратном по-
рядку разборки.

ПРИМЕЧАНИЕ:
Устанавливайте узел спинки сиденья и узел
подушки сиденья в соответствии с разделом
"СИДЕНЬЕ С РУЧНОЙ РЕГУЛИРОВКОЙ". <См.
SE-15, СИДЕНЬЕ С РУЧНОЙ РЕГУЛИРОВКОЙ,
СБОРКА, Переднее сиденье.>

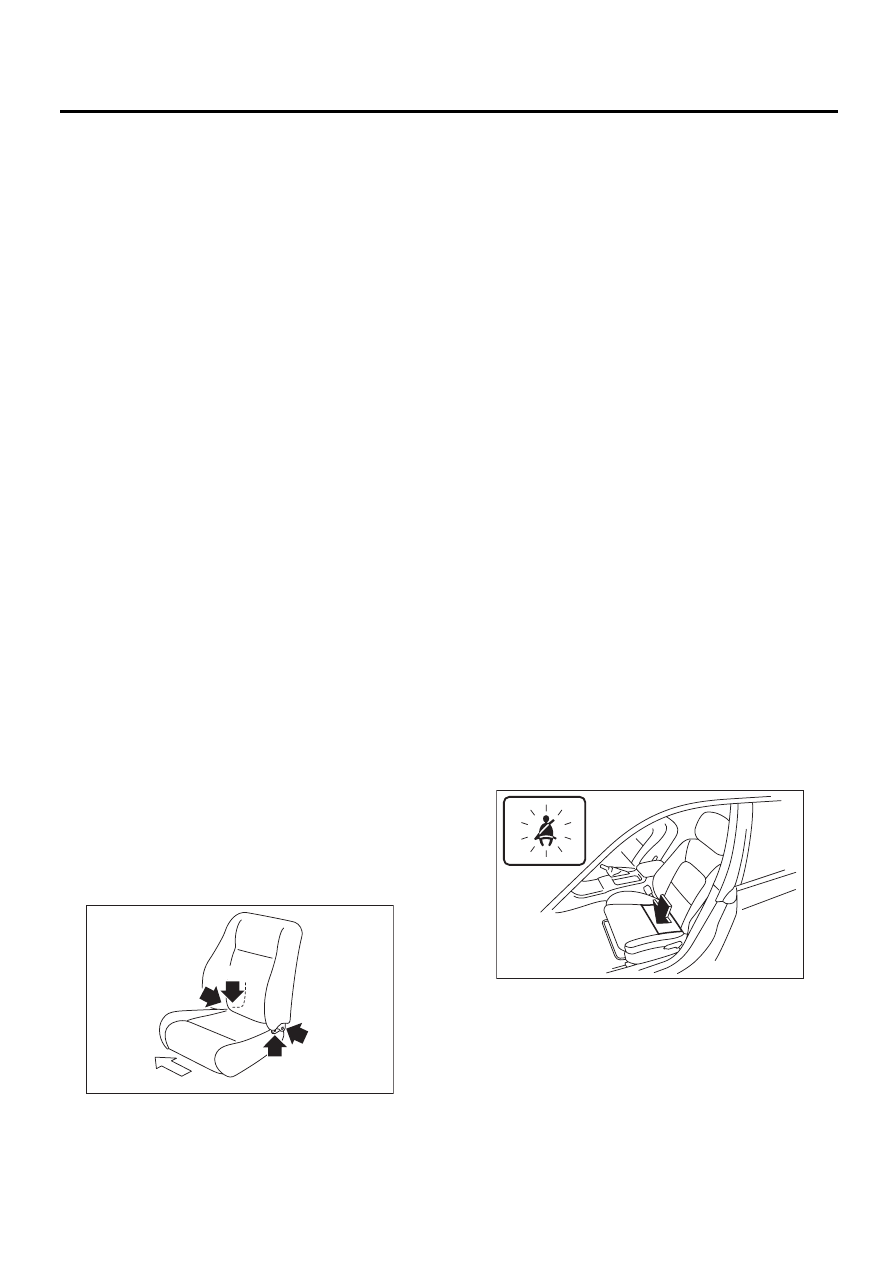

E: ПРОВЕРКА

1. ЧЕХОЛ СИДЕНЬЯ

Убедитесь в том, что на чехле спинки или по-
душки сиденья нет разрывов или потертостей.

ПРИМЕЧАНИЕ:
В моделях с боковыми подушками безопаснос-
ти, если чехол спинки со стороны двери потерт
или разорван, боковая подушка безопасности
может не сработать должным образом. В этом
случае замените чехол спинки сиденья.

2. ДАТЧИК СИДЕНЬЯ

Надавите на заднюю часть подушки сиденья
переднего пассажира и проверьте, загорается
ли предупреждающая лампа ремня безопас-
ности переднего пассажира. Если предупреж-
дающая лампа не загорается, замените подуш-
ку сиденья новой.

(A) Внутренняя часть салона автомобиля

(B) Наружная часть салона автомобиля

(A)

(B)

(2)

(4)

(3)

(1)

SE-00514

SE-00418

SE-16

Заднее сиденье

СИДЕНЬЯ

3. Заднее сиденье

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте ударов по вспомогательному
датчику определения уровня безопасности.

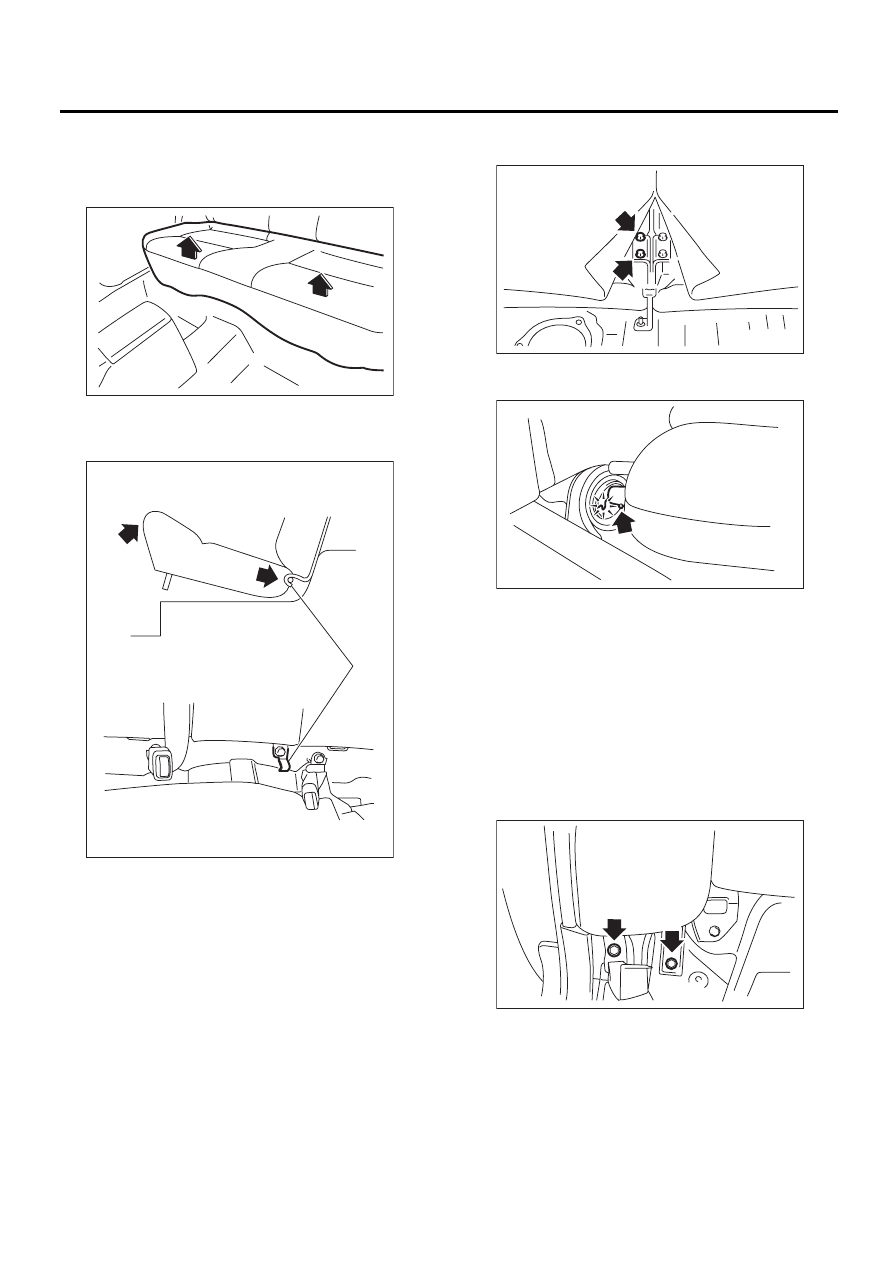

1. МОДЕЛЬ С КУЗОВОМ СЕДАН

1) Снимите два крючка, приподняв подушку
заднего сиденья.

2) Снимите крючок (A), надавив назад и при-
подняв переднюю сторону подушки сиденья,
затем снимите подушку сиденья.

3) Снимите болт нижнего узла крепления рем-
ня безопасности центрального заднего сиде-
нья.

4) Отверните болты, крепящие нижнюю часть
спинки сиденья.

5) Приподнимите спинку сиденья, отсоедините
узел крепления со стороны спинки от крючка
(А) со стороны кузова, затем снимите сиденье.

SE-00343

SE-00345

(A)

EI-00675

SE-00344

SE-00346

(A)

SE-17

Заднее сиденье

СИДЕНЬЯ

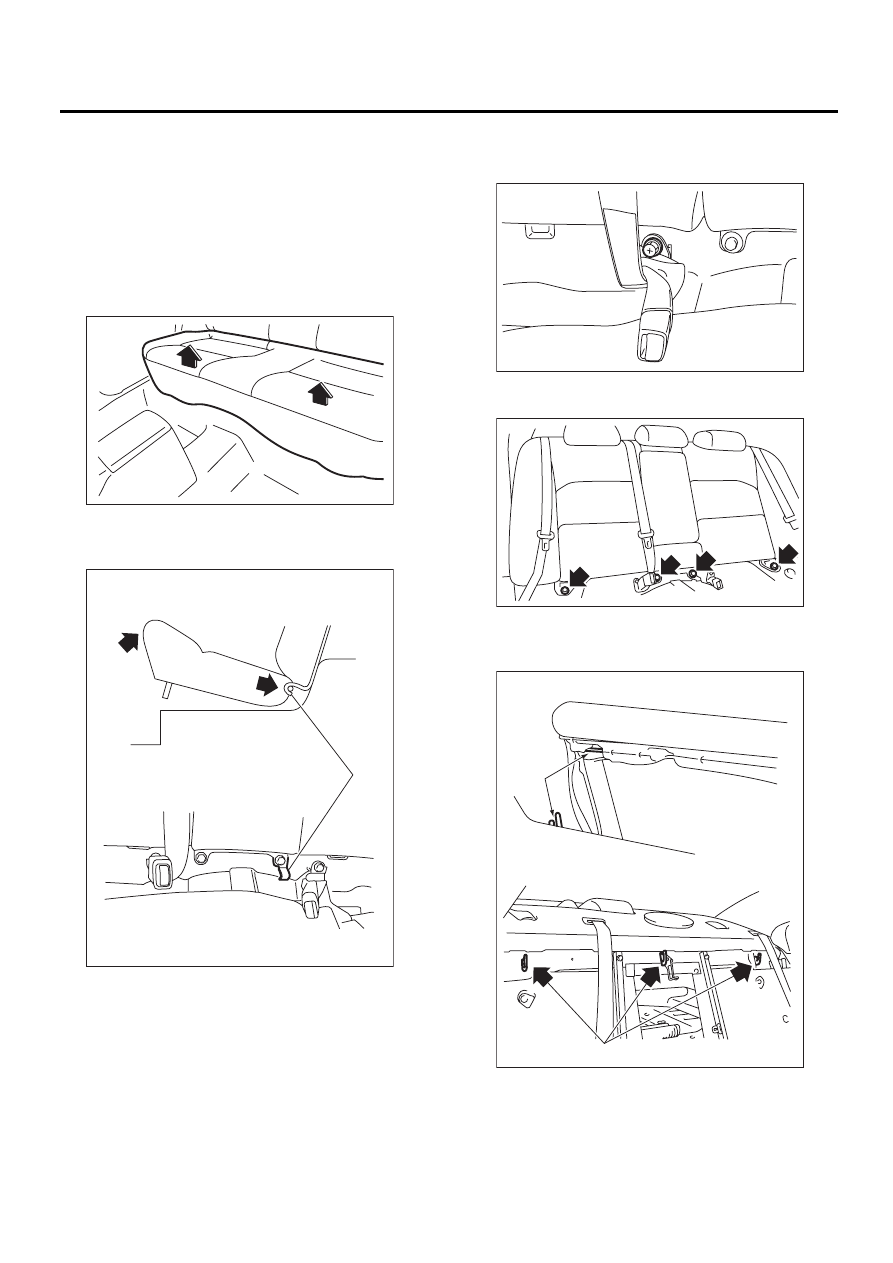

2. МОДЕЛЬ С КУЗОВОМ УНИВЕРСАЛ
