Subaru Legacy (2008 год). Руководство - часть 1046

SE-10

Переднее сиденье

СИДЕНЬЯ

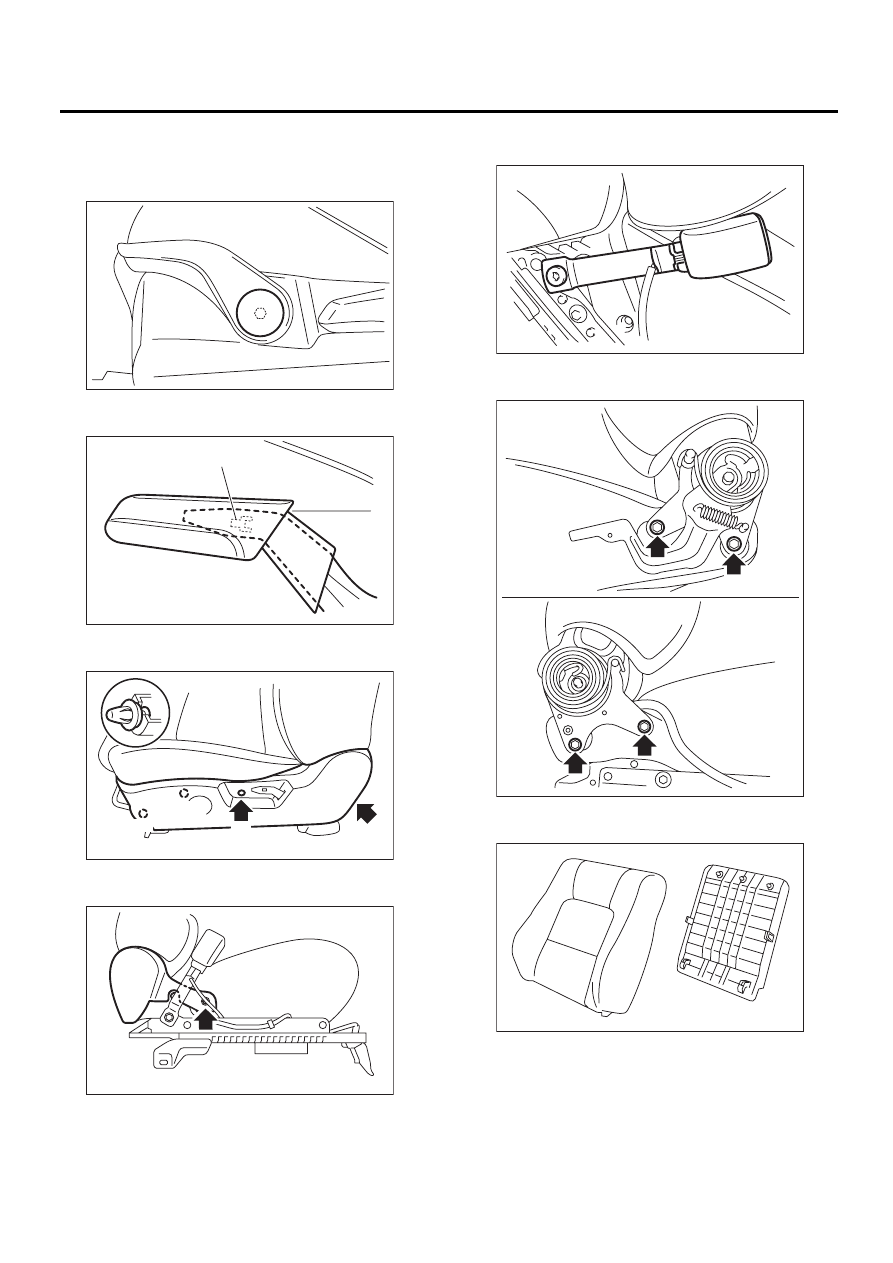

2) С помощью плоской отвертки снимите на-
кладку подъемного механизма сиденья, затем
отверните внутренний болт и снимите рычаг
регулировки высоты сиденья.

3) Снимите крючок (А) и снимите крышку рыча-
га регулировки наклона сиденья.

4) Снимите винты (А) и зажимы (В), затем сни-
мите наружную боковую накладку сиденья.

5) Отверните винты, а затем снимите внутрен-
нюю боковую накладку сиденья.

6) Отверните болт TORX

®

, затем снимите узел

замка ремня безопасности.

7) Снимите два болта шарнира наклона спинки
сиденья с левой и правой стороны.

8) Снимите зажимы и крючки, а затем отсоеди-
ните заднюю крышку спинки сиденья.

SE-00290

SE-00404

(A)

SE-00405

(A)

(A)

(B)

(B)

SE-00406

SE-00407

SE-00408

SE-00334

SE-11

Переднее сиденье

СИДЕНЬЯ

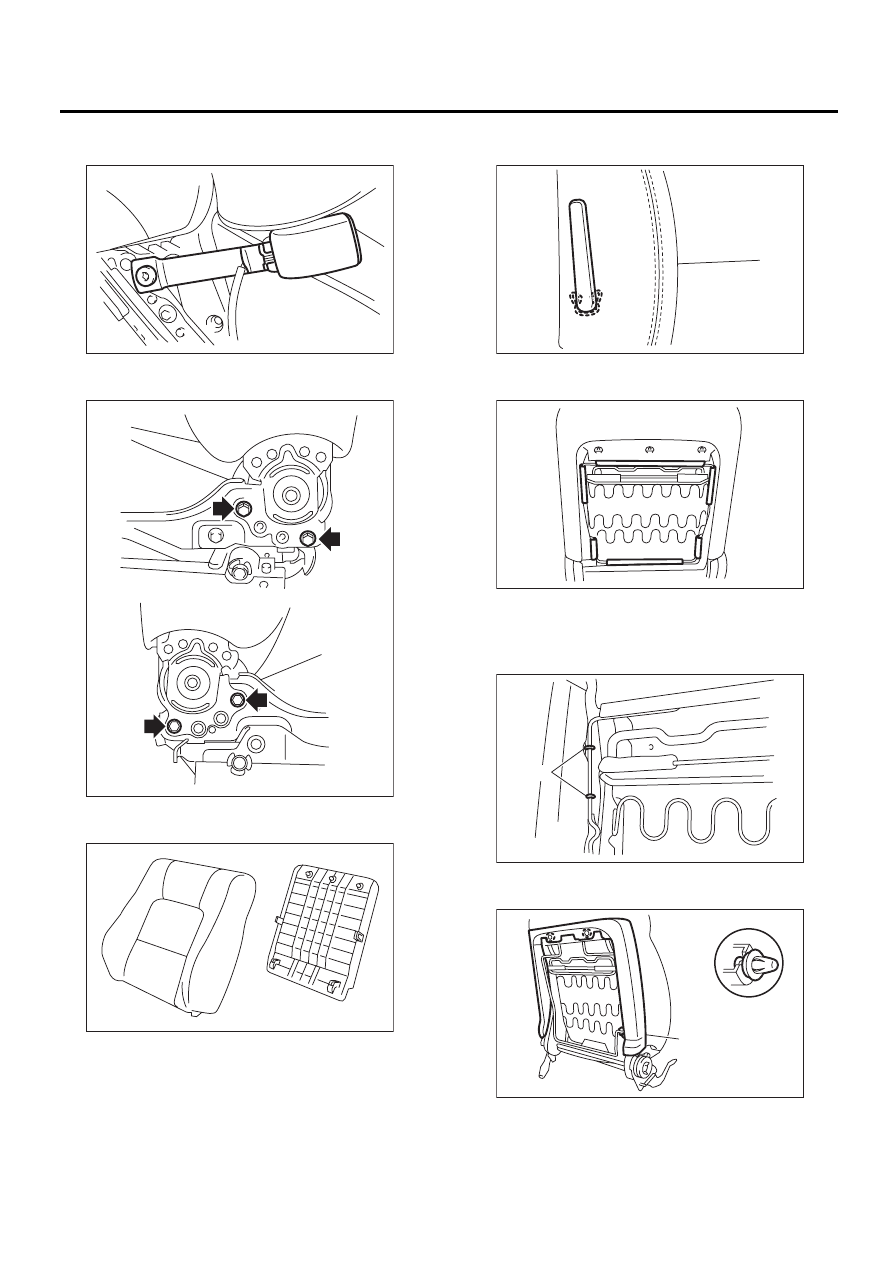

9) Снимите стопорный зажим, а затем снимите
рычаг регулировки поясничной опоры.

10) Снимите крючки на обратной стороне спин-
ки сиденья.

ПРИМЕЧАНИЕ:
Сторона крепления модуля подушки безопас-
ности сиденья соединяется с боковой подуш-
кой безопасности крепежным кольцом (А).

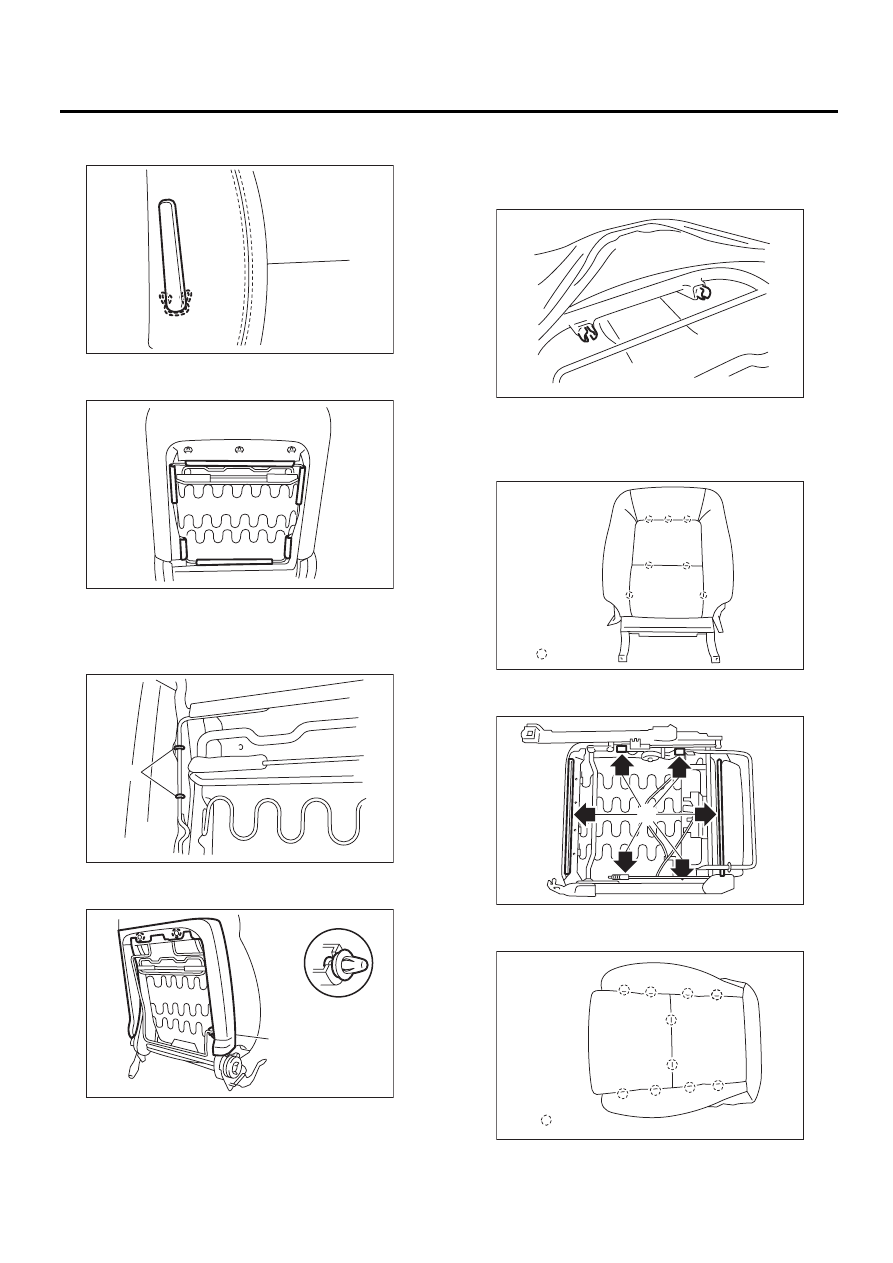

11) Снимите каркас задней крышки спинки си-
денья (A).

12) Снимите стопорную втулку подголовника.

ПРИМЕЧАНИЕ:
Выдавите наружу с внутренней стороны, чтобы
снять с сиденья.

13) Извлеките узел каркаса спинки сиденья.
14) Снимите крепежные кольца (A) на пере-
дней стороне спинки сиденья, а затем снимите
чехол со спинки сиденья.

15) Снимите крючки (A), затем снимите узел
каркаса подушки сиденья.

16) Снимите крепежные кольца (A), а затем
снимите чехол с подушки сиденья.

SE-00414

SE-00335

SE-00415

(A)

(A)

SE-00337

SE-00243

SE-00372

: (A)

SE-00338

(A)

SE-00339

: (A)

SE-12

Переднее сиденье

СИДЕНЬЯ

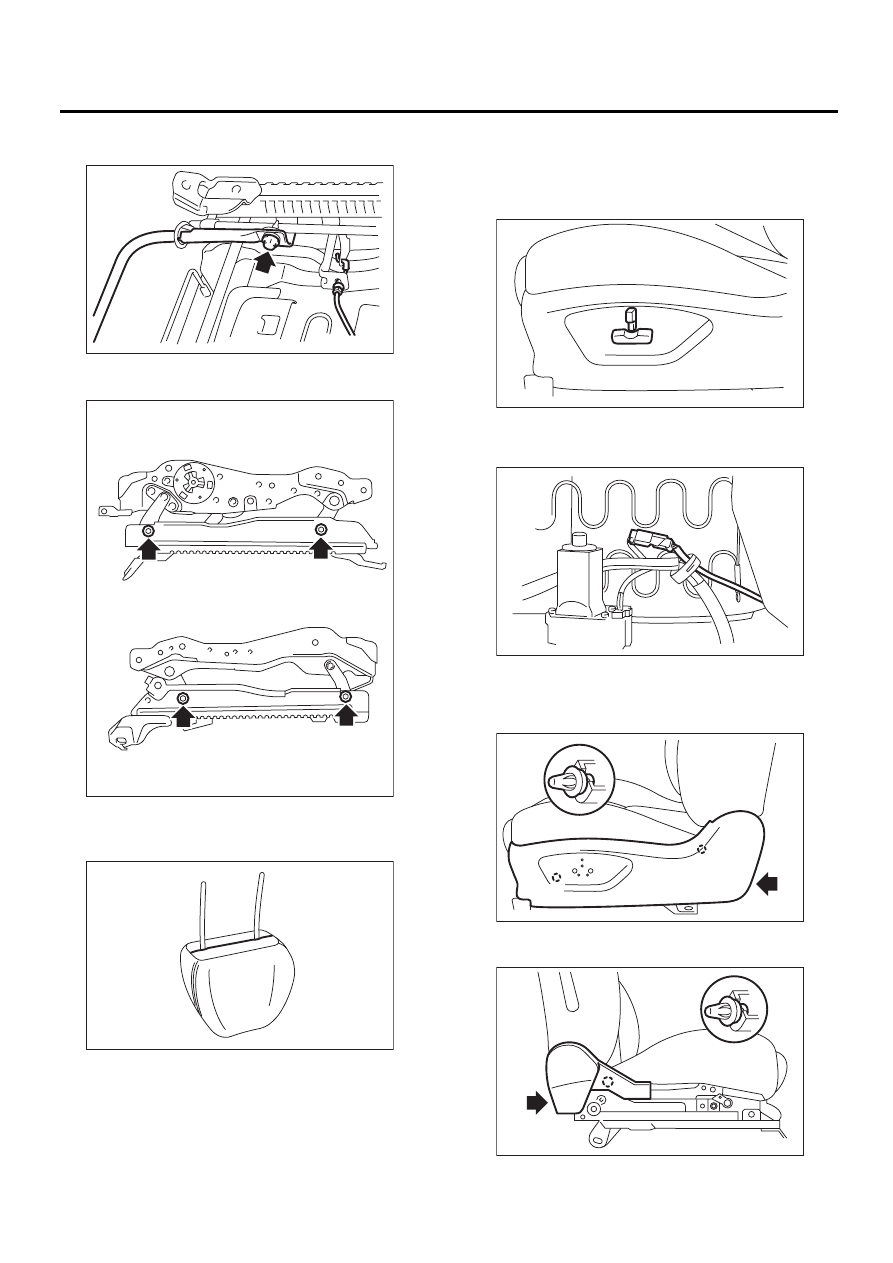

17) Снимите болт крепления  регулировочного
стержня и тросика провода.

18) Отверните болты и снимите направляю-
щую сиденья.

19) Снимите крючок и крепежное кольцо в
нижней части подголовника, а затем снимите
чехол с подголовника.

2. СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ

1) Снимите сиденье с автомобиля. <См. SE-9,
СНЯТИЕ, Переднее сиденье.>
2) Снимите переключатель изменения положе-
ния сиденья.

3) Отсоедините разъем электродвигателя ме-
ханизма наклона спинки сиденья с обратной
стороны подушки сиденья.

4) Отверните винт (A) и зажимы (B), а затем от-
соедините разъем блока переключателей из-
менения положений сиденья, чтобы снять на-
ружную боковую накладку сиденья.

5) Отверните винт (A) и зажим (B), а затем сни-
мите внутреннюю боковую накладку сиденья.

SE-00340

SE-00409

SE-00342

SE-00410

SE-00383

SE-00411

(B)

(A)

(B)

SE-00412

(A)

(B)

SE-13

Переднее сиденье

СИДЕНЬЯ

6) Отверните болт TORX

®

, затем снимите узел

замка ремня безопасности.

7) Снимите два болта шарнира наклона спинки
сиденья с левой и правой стороны.

8) Снимите зажимы и крючки, а затем отсоеди-
ните заднюю крышку спинки сиденья.

9) Снимите стопорный зажим, а затем снимите
рычаг регулировки поясничной опоры.

10) Снимите крючки на обратной стороне спин-
ки сиденья.

ПРИМЕЧАНИЕ:
Сторона крепления модуля подушки безопас-
ности сиденья соединяется с боковой подуш-
кой безопасности крепежным кольцом (А).

11) Снимите каркас задней крышки спинки си-
денья (A).

SE-00407

SE-00413

SE-00334

SE-00414

SE-00335

SE-00415

(A)

(A)

SE-00337
