Subaru Legacy (2008 год). Руководство - часть 47

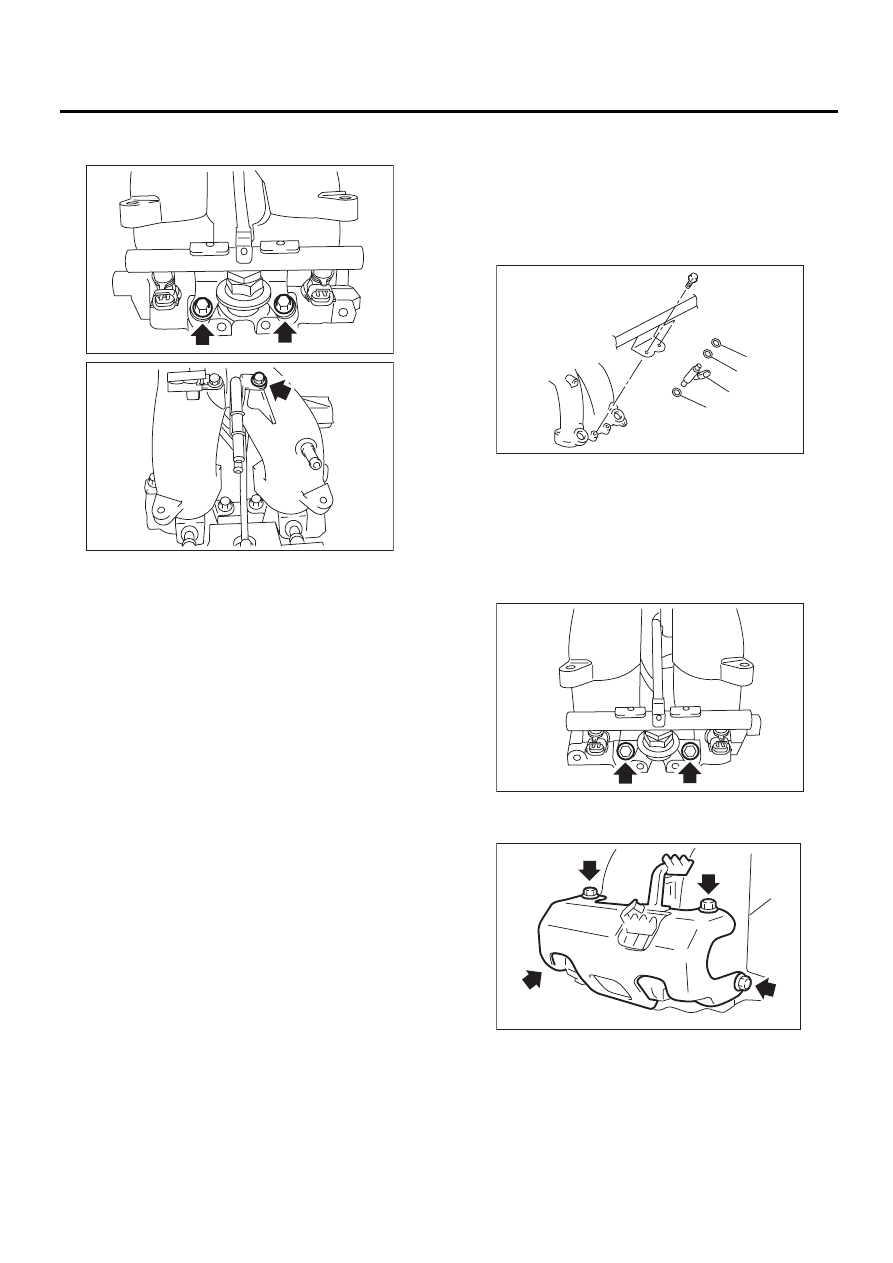

FU(H4SO)-28

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

9) Снимите топливный инжектор, приподняв
трубку инжектора.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-02718

FU-02719

(A) Уплотнительное кольцо

(B) Уплотнительное кольцо

(C) Топливный инжектор

(D) Уплотнительное кольцо

(A)

(B)

(D)

(C)

FU-02157

FU-02717

FU-02326

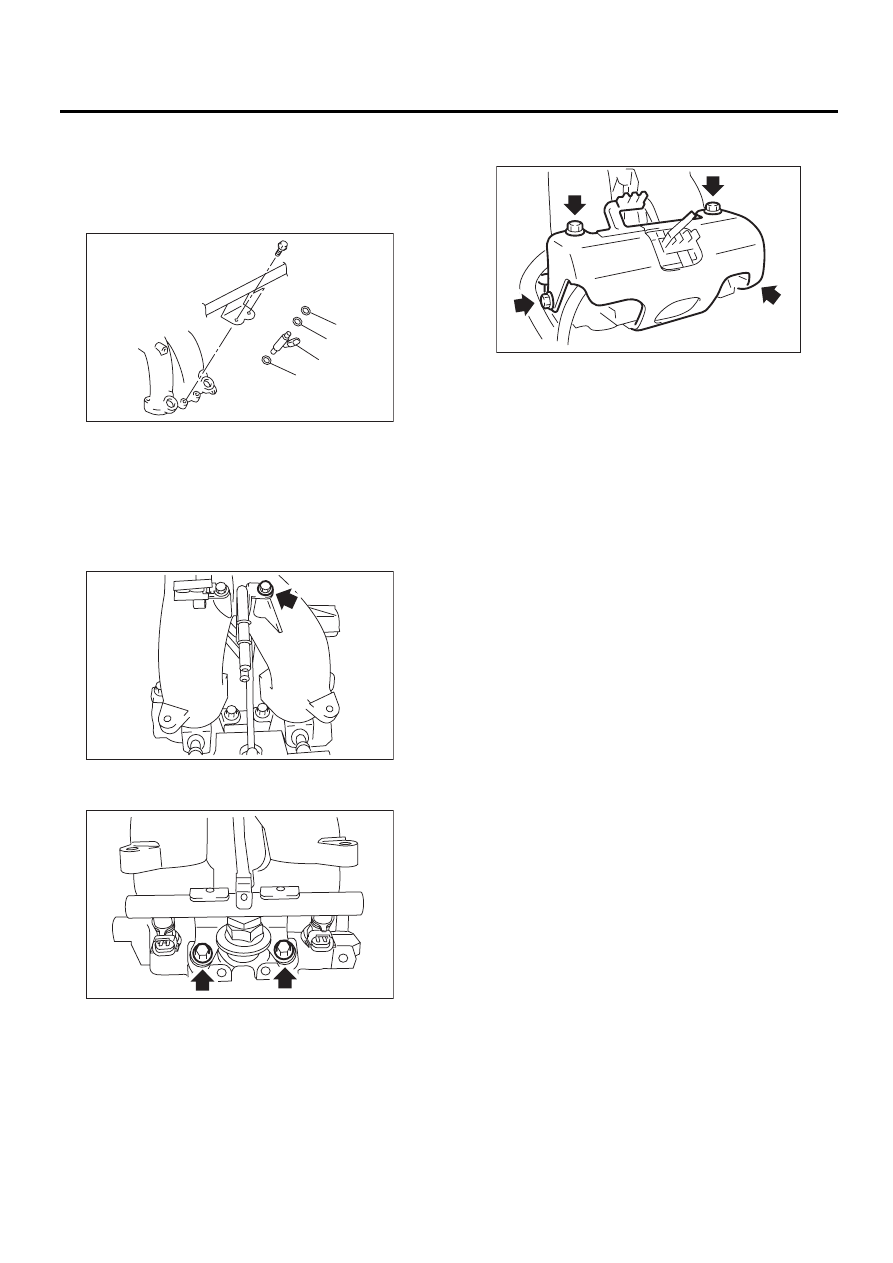

FU(H4SO)-29

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A) Уплотнительное кольцо

(B) Уплотнительное кольцо

(C) Топливный инжектор

(D) Уплотнительное кольцо

(A)

(B)

(D)

(C)

FU-02157

FU-03141

FU-02718

FU-02325

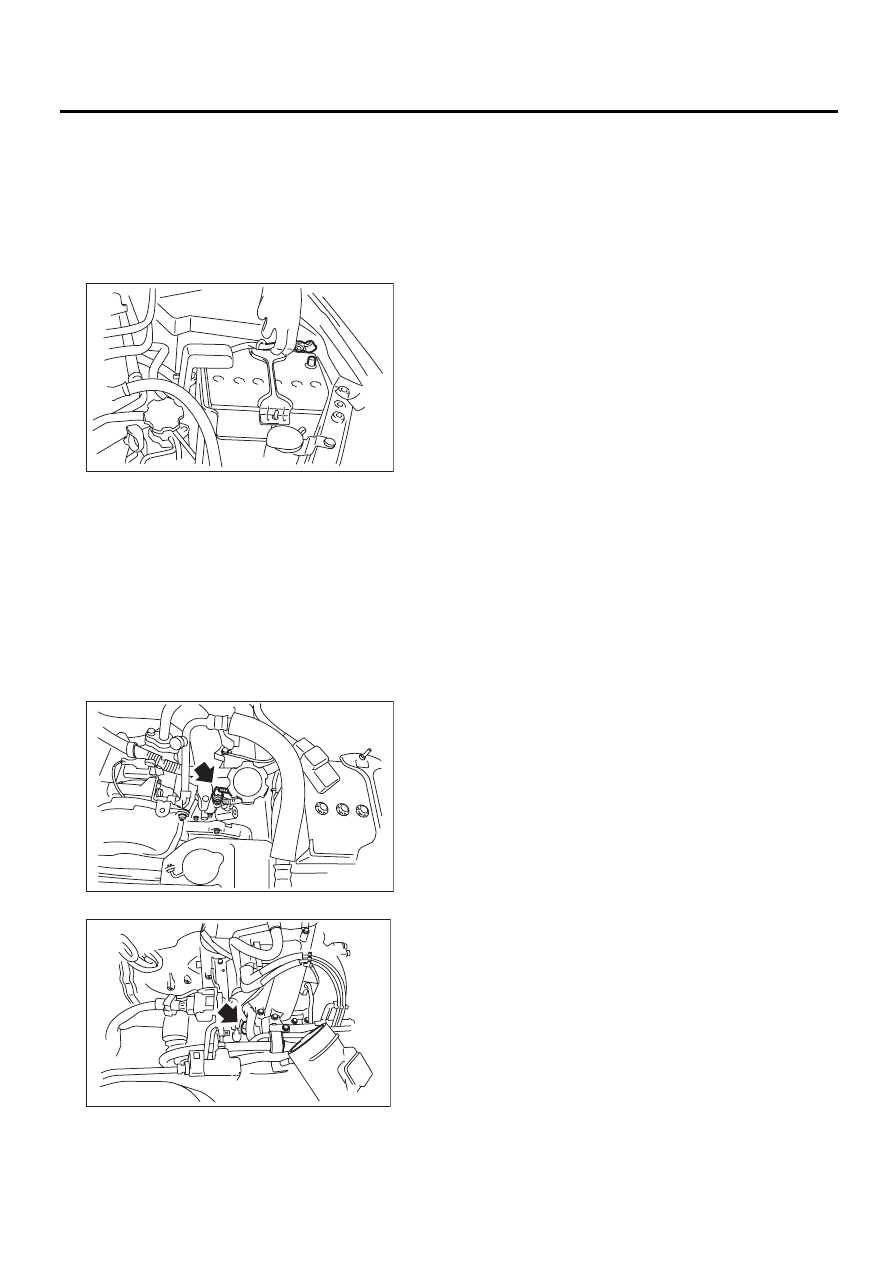

FU(H4SO)-30

Диагностический датчик давления масла системы управления изменением подъема клапанов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Диагностический датчик

давления масла системы
управления изменением
подъема клапанов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру. <См.
IN(H4SO)-7, СНЯТИЕ, Воздухозаборная каме-
ра.>
3) Снимите разъем жгута проводки двигателя
с кронштейна.
4) Отсоедините разъем от диагностического
датчика давления масла системы управления
изменением подъема клапанов.
5) Снимите диагностический датчик давления
масла системы управления изменением подъ-
ема клапанов.
• Левая сторона

• Правая сторона

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите прокладочный герметик на резьбу
диагностического датчика давления масла
системы управления изменением подъема кла-
панов.

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

17 Нм (1,7 кгс-м, 12,5 фунт-сила-фут)

IN-00203

FU-02731

FU-02732

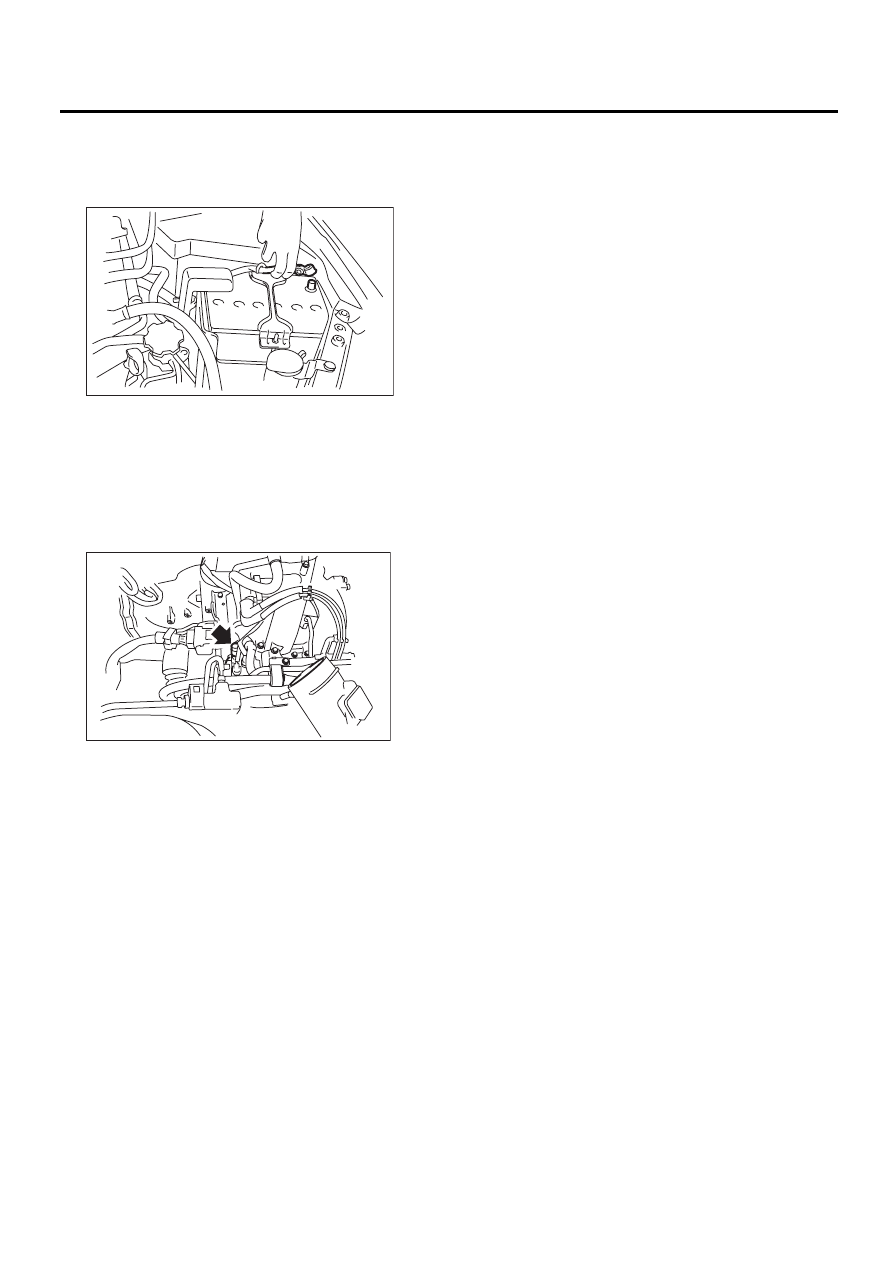

FU(H4SO)-31

Датчик температуры масла

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Датчик температуры масла

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру. <См.
IN(H4SO)-7, СНЯТИЕ, Воздухозаборная каме-
ра.>
3) Снимите разъем жгута проводки двигателя
с кронштейна.
4) Отсоедините разъем от датчика температу-
ры масла.
5) Снимите датчик температуры масла.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

IN-00203

FU-02733
