Subaru Legacy (2008 год). Руководство - часть 45

FU(H4SO)-20

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

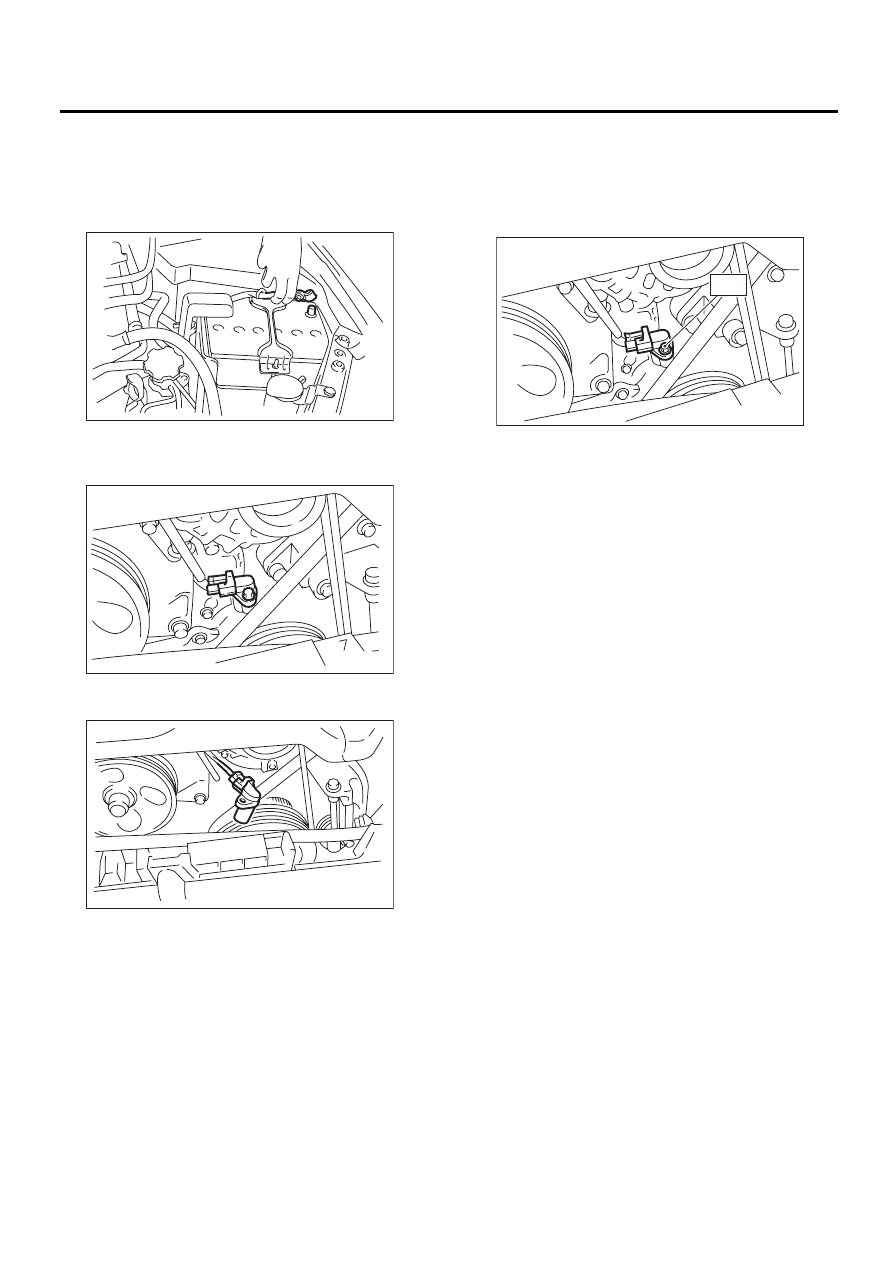

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отверните болт, который крепит датчик уг-
ла поворота коленчатого вала к блоку цилинд-
ров.

3) Снимите датчик угла поворота коленчатого
вала и отсоедините его разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

T: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-00056

FU-00057

FU-00058

T

FU(H4SO)-21

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

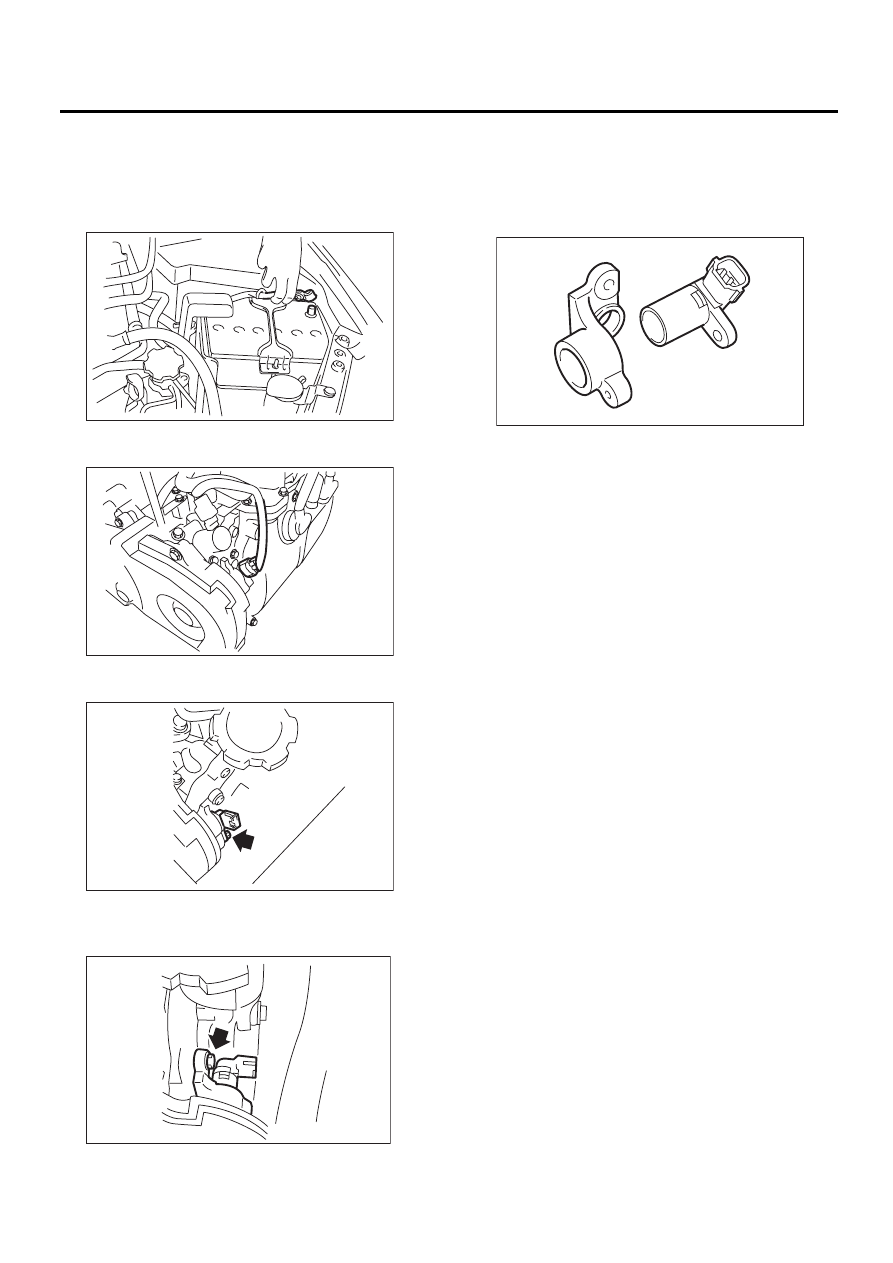

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика положения
распределительного вала.

3) Отверните болт, который крепит датчик по-
ложения распределительного вала к опоре.

4) Отверните болт, который крепит опору дат-
чика положения распределительного вала к
левой крышке распределительного вала

5) Снимите датчик положения распредели-
тельного вала и опору датчика положения рас-
пределительного вала, как единый узел.
6) Снимите датчик положения распредели-
тельного вала с опоры датчика положения рас-
пределительного вала.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Опора датчика положения распредели-
тельного вала

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

Датчик положения распределительного
вала

6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)

IN-00203

FU-02714

FU-02724

FU-02725

FU-00179

FU(H4SO)-22

Датчик детонации

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

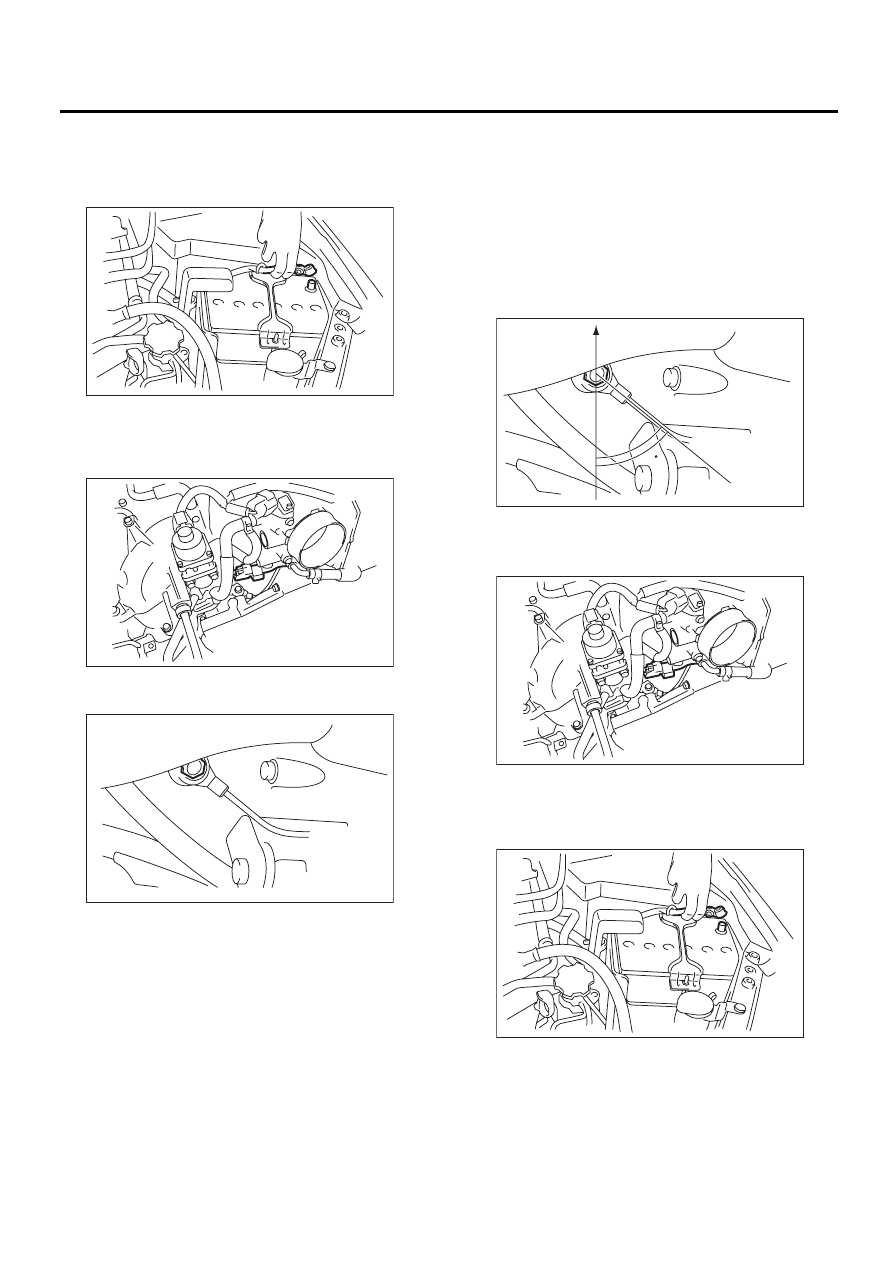

7. Датчик детонации

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру. <См.
IN(H4SO)-7, СНЯТИЕ, Воздухозаборная каме-
ра.>
3) Отсоедините разъем датчика детонации.

4) Снимите датчик детонации с блока цилинд-
ров.

B: УСТАНОВКА

1) Установите датчик детонации на блок ци-
линдров.

ПРИМЕЧАНИЕ:
Угол отвода провода датчика детонации дол-
жен быть равен 60° по отношению к задней
части двигателя.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

2) Подключите разъем датчика детонации.

3) Установите воздухозаборную камеру
<См. IN(H4SO)-7, УСТАНОВКА, Воздухозабор-
ная камера.>
4) Присоедините провод массы к аккумулятору.

IN-00203

FU-03449

FU-02726

(A) Переднее направление

(A)

60

FU-02727

FU-03449

IN-00203

FU(H4SO)-23

Датчик положения дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8. Датчик положения

дроссельной заслонки

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Корпус дроссельной заслонки является нераз-
борной деталью, т.е. нельзя снимать датчик
положения дроссельной заслонки с корпуса
дроссельной заслонки.
Обратитесь к разделу “Корпус дроссельной за-
слонки”, в котором приведены процедуры сня-
тия и установки. <См. FU(H4SO)-10, СНЯТИЕ,
Корпус дроссельной заслонки.>
