Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 137

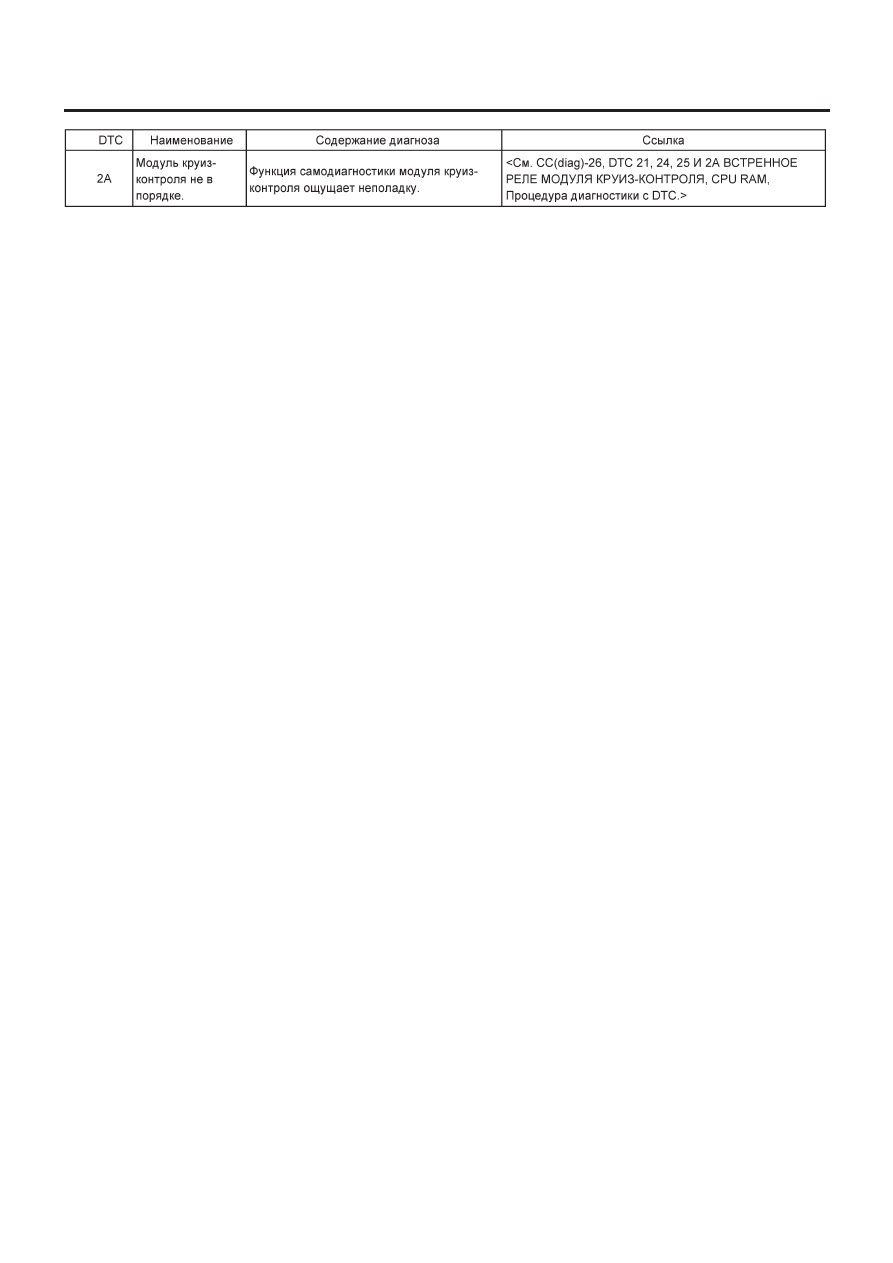

СПИСОК DTC

CC(diag)-25

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С DTC

CC(diag)-26

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

8. Процедура диагностики с DTC
A:  DTC 21, 24, 25 И 2A ВСТРОЕННОЕ РЕЛЕ МОДУЛЯ КРУИЗ-КОНТРОЛЯ, CPU

RAM ДИАГНОЗ:
•
Плохая сварка встроенного реле модуля круиз-контроля.
• Поломка встроенного CPU RAM модуля круиз-контроля.

СИМПТОМ НЕПОЛАДКИ:
•
Круиз-контроль отменяется, а также отменяется запомненная скорость круиза.
• После отмены круиз-контроля он не может быть установлен, пока переключатель зажигания и главный переключатель круиз-
контроля не выключатся, а затем не включатся снова.

ПРИМЕЧАНИЕ:
Проверьте входной/выходной сигнал и сигнал скорости автомобиля с помощью селекторного монитора. Когда сигналы в поряд-
ке, это означает поломку в модуле круиз-контроля. (проверьте питание и состояние заземления модуля круиз-контроля.)

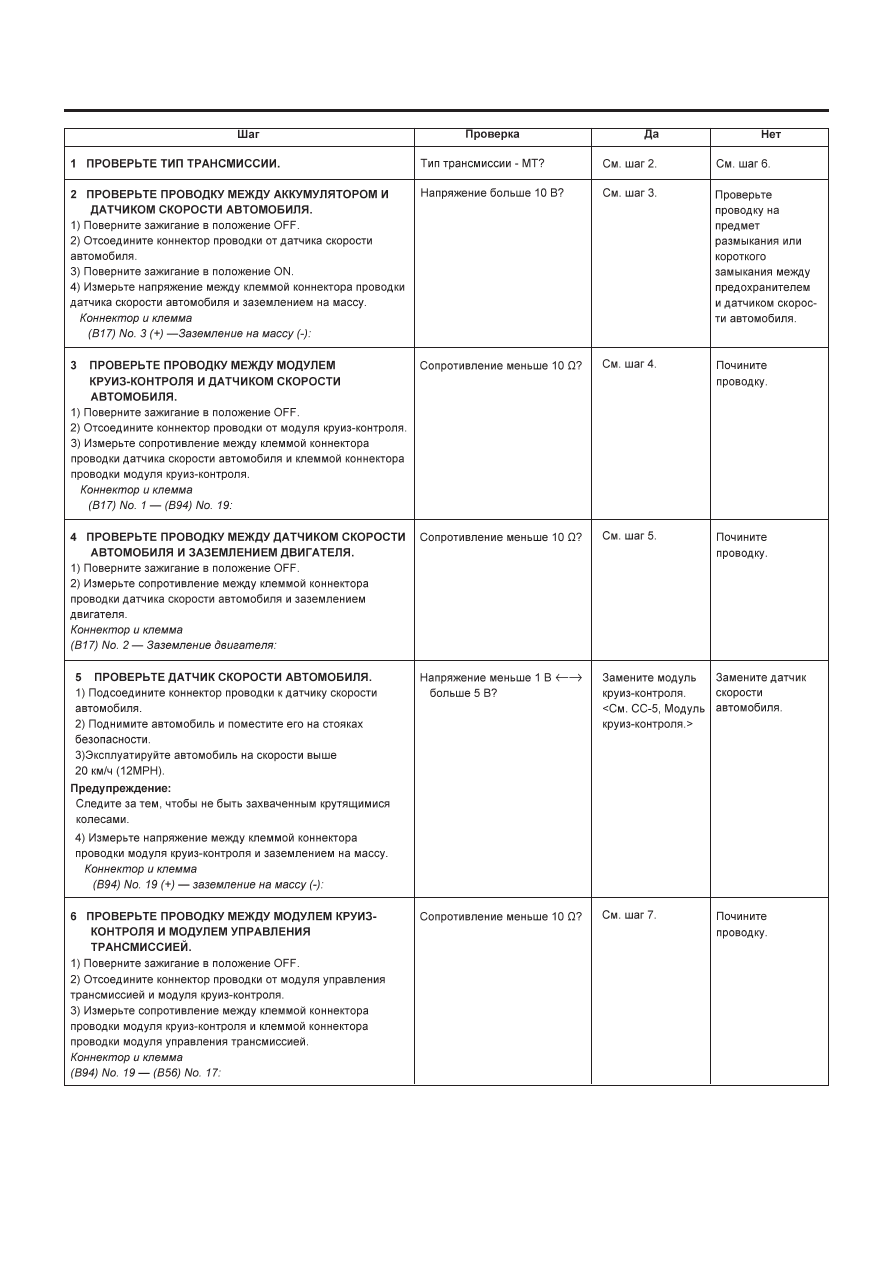

ПРОЦЕДУРА ДИАГНОСТИКИ С DTC

CC(diag)-27

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

B:  DTC 22 ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

ДИАГНОЗ:
Отсоединение или короткое замыкание системы датчика скорости автомобиля.

СИМПТОМ НЕПОЛАДКИ:
Нельзя установить круиз-контроль. (Сразу же отменяется.)

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Датчик
скорости
автомобиля
(МТ)

Аккумулятор

Модель АТ

Модель МТ

Модель не турбо

Модель турбо

Модуль

круиз-

контроля

ПРОЦЕДУРА ДИАГНОСТИКИ С DTC

CC(diag)-28

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)
