ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-117

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-118

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-119

ABS (ДИАГНОСТИКА)

AK: DTC 73 НЕНОРМАЛЬНЫЙ ВЫСОКИЙ ВЫХОД БОКОВОГО ДАТЧИКА G

ДИАГНОЗ:
• Неверное выходное напряжение бокового датчика G

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

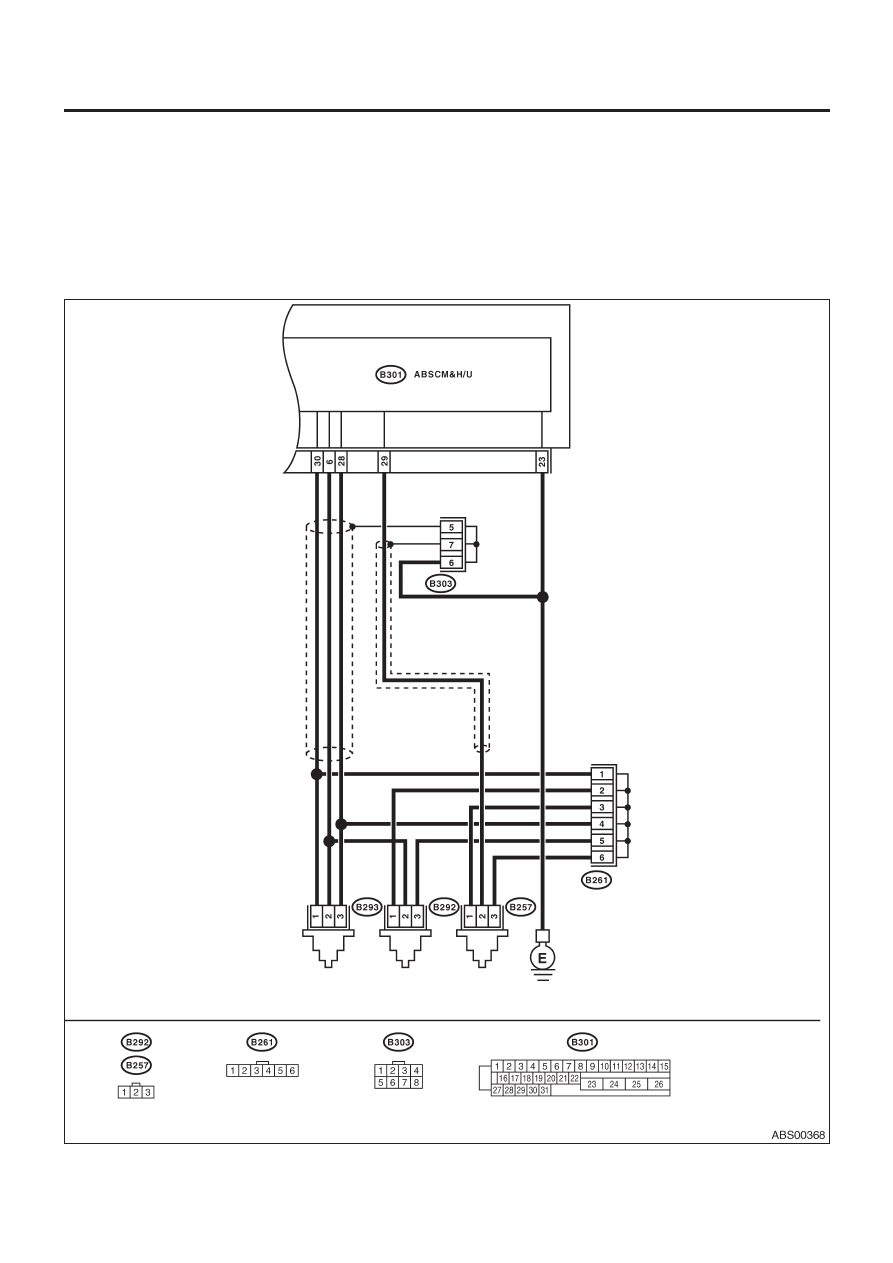

ДИАГРАМА ПРОВОДКИ:

МОДЕЛЬ LHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

(кроме модели STi)

Датчик G ABS
(модель STi)

Боковой

датчик G ABS

(модель STi)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-120

ABS (ДИАГНОСТИКА)

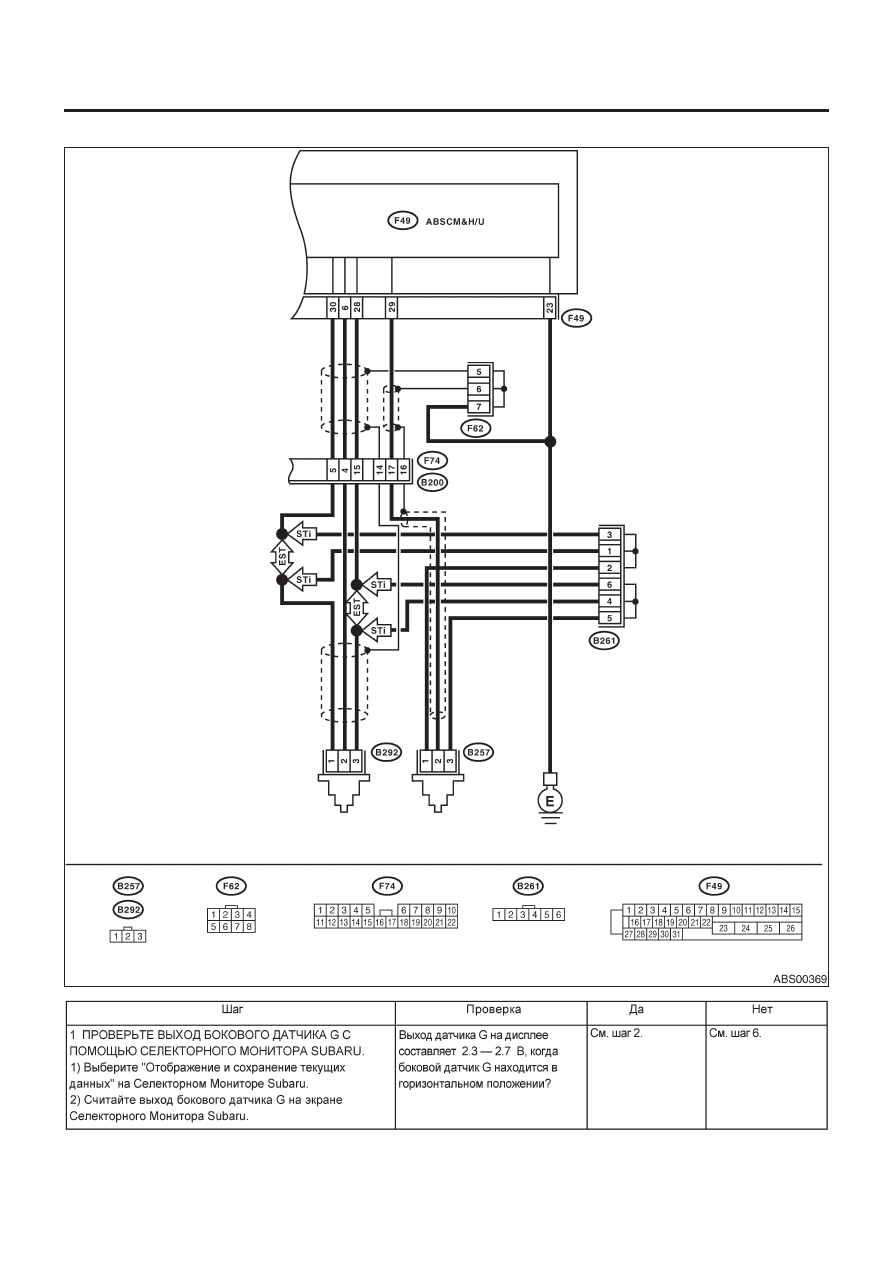

МОДЕЛЬ RHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

Боковой

датчик G ABS

(модель STi)
