Subaru Impreza: тормозная систем. Руководство - часть 31

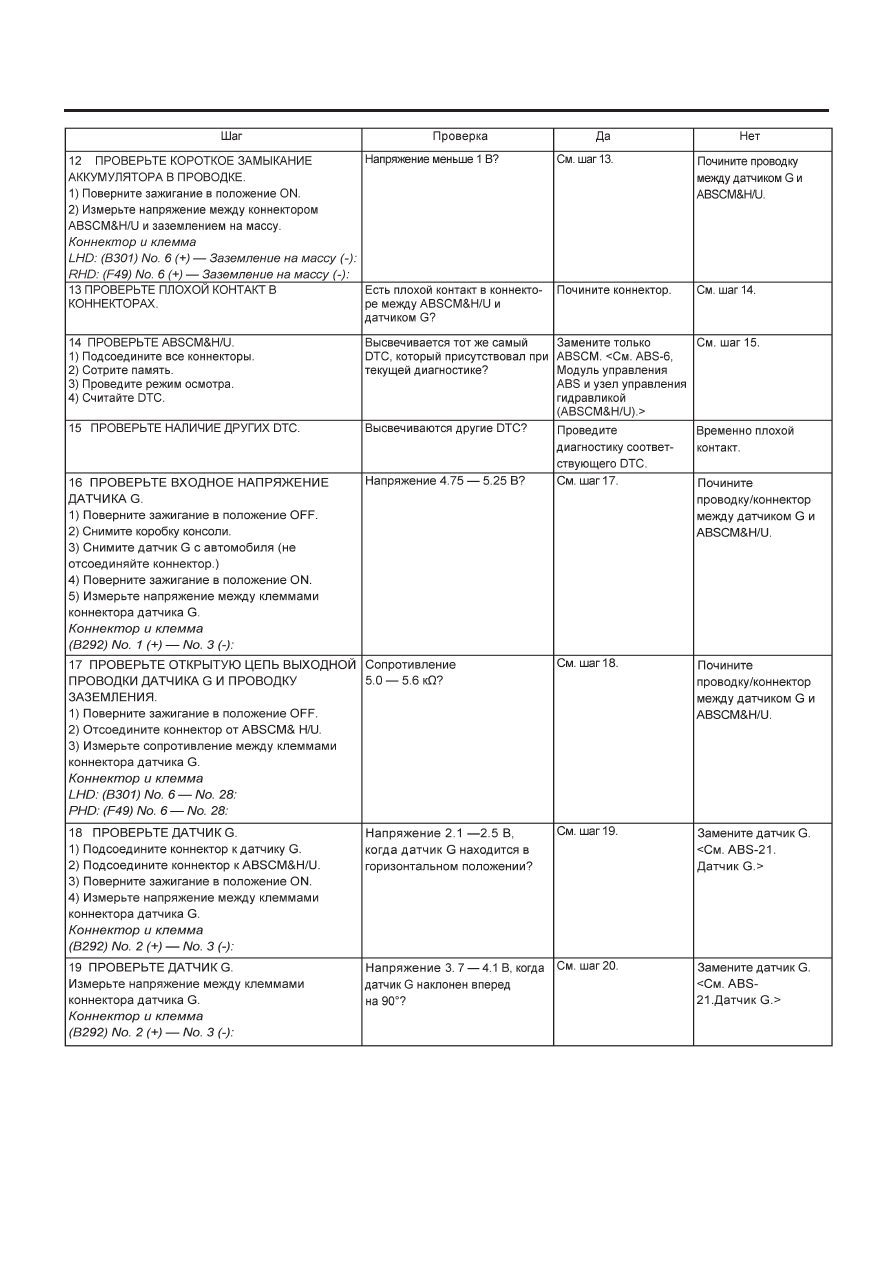

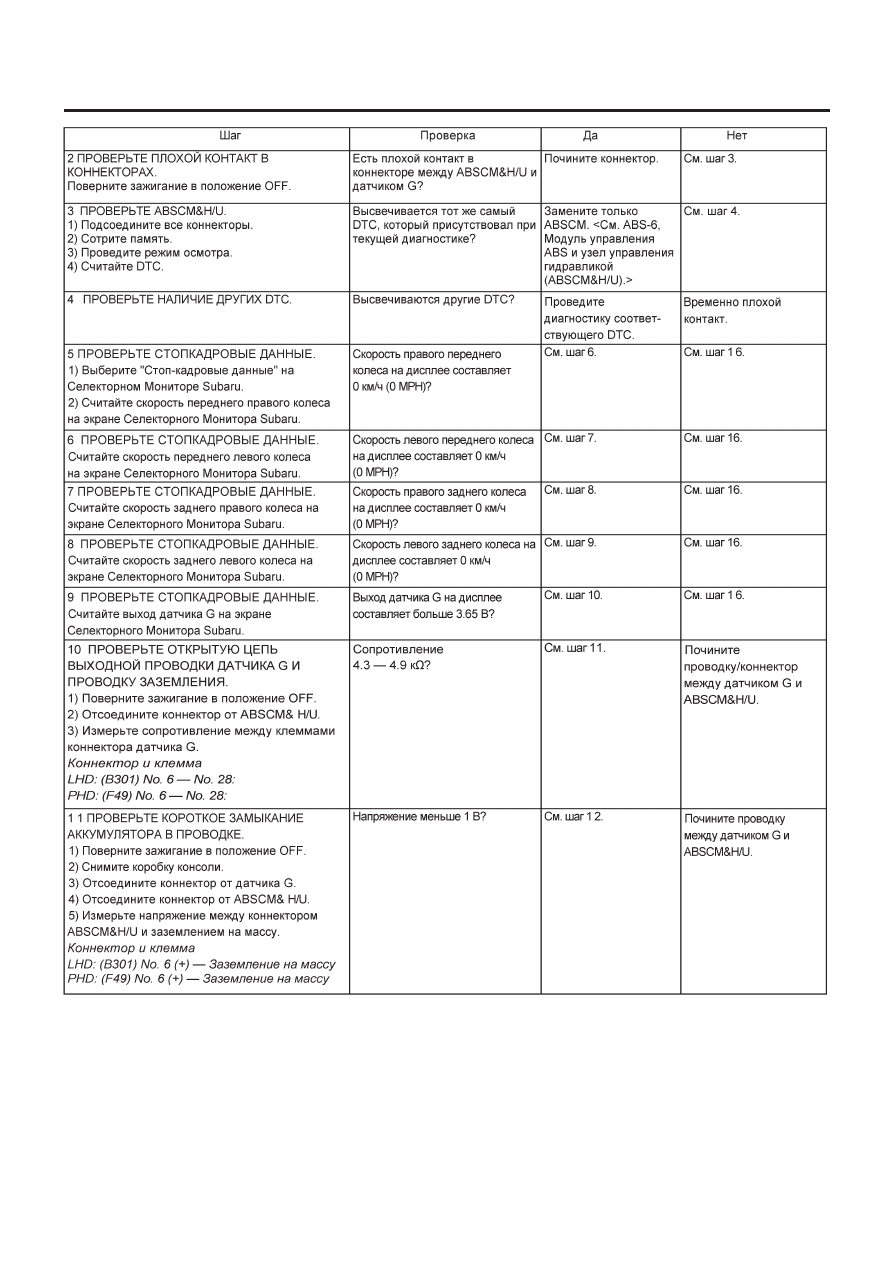

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)
ABS(diag)-97
ABS (ДИАГНОСТИКА)
AF: DTC 56 КОРОТКОЕ ЗАМЫКАНИЕ АККУМУЛЯТОРА В ЦЕПИ ДАТЧИКА G
ДИАГНОЗ:
• Неверное выходное напряжение датчика G
СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

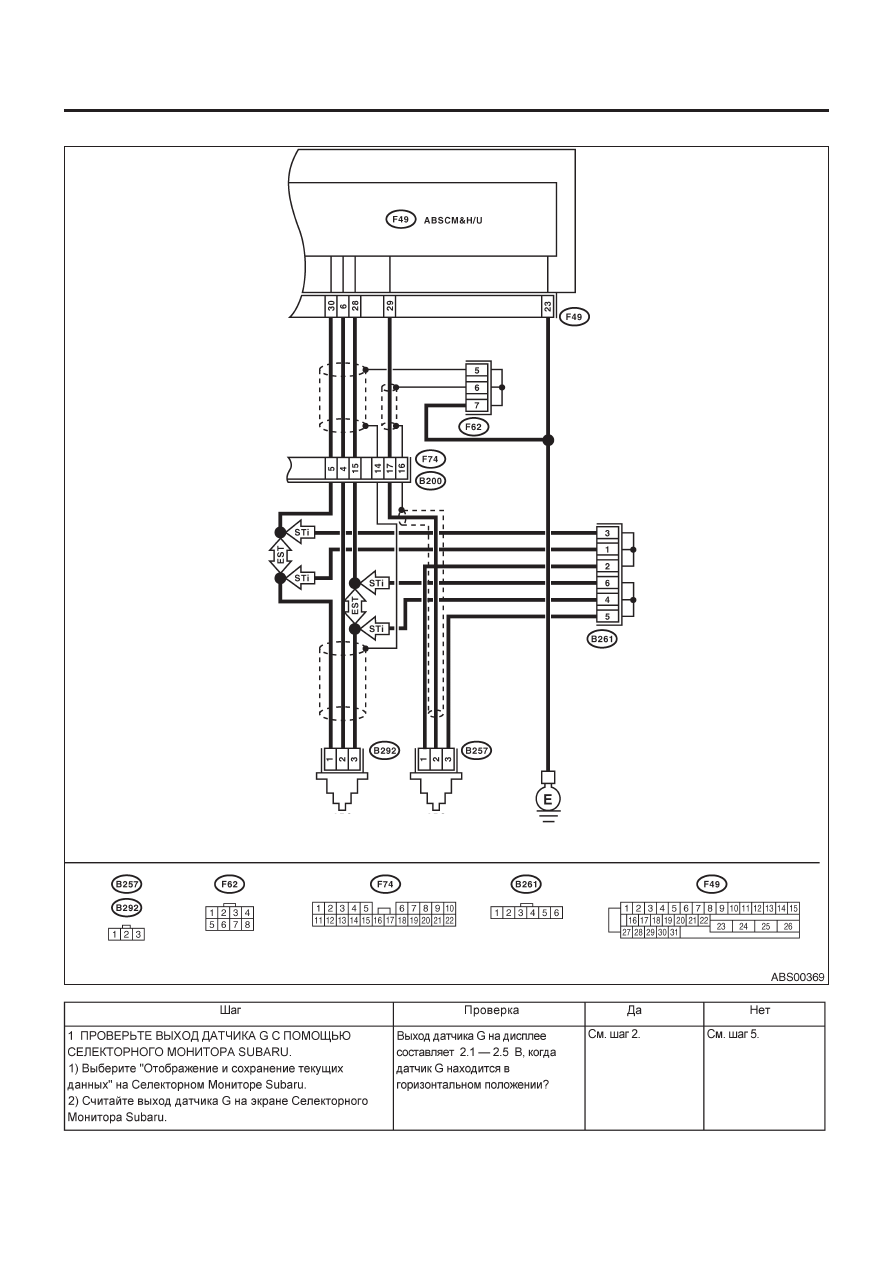

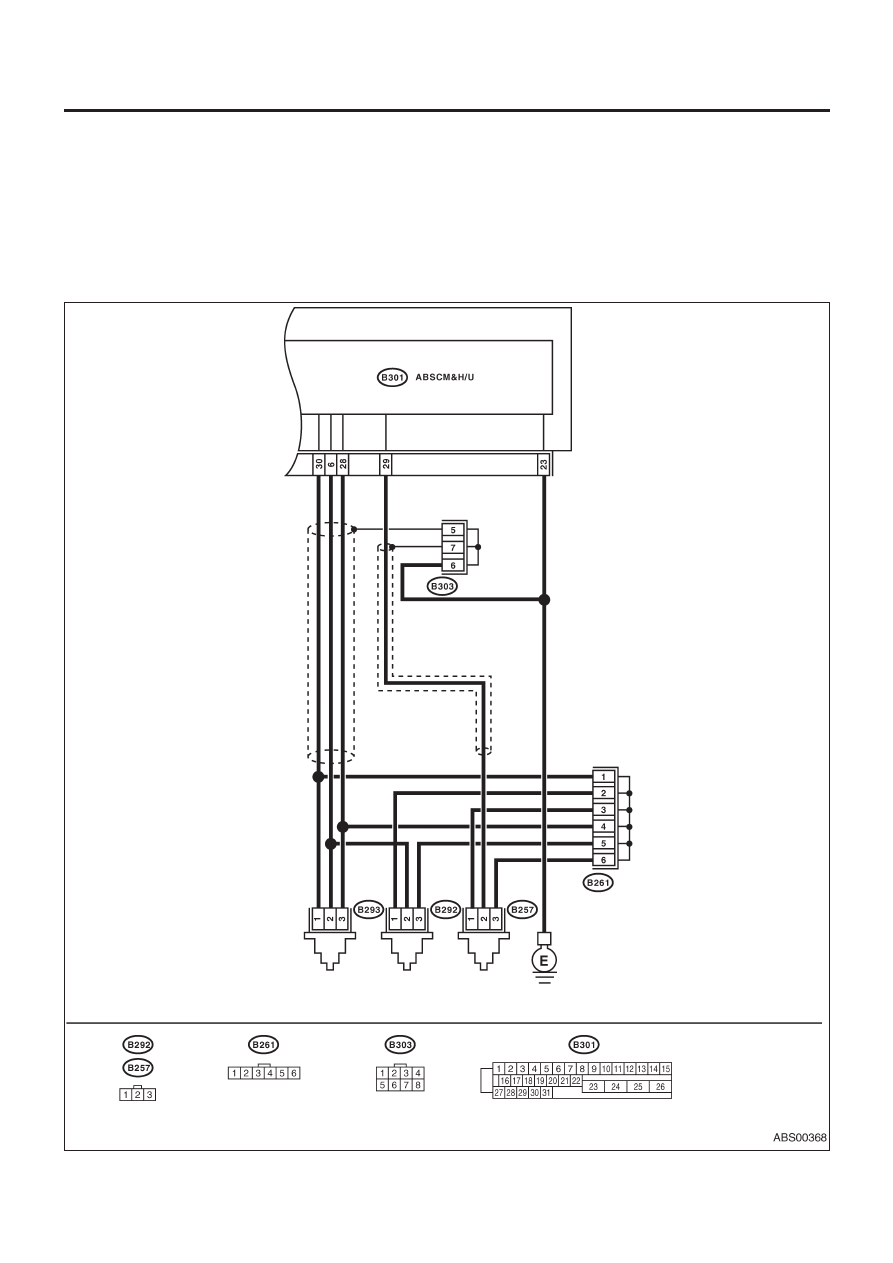

ДИАГРАММА ПРОВОДКИ:
МОДЕЛЬ LHD
Защитный
соединительный
коннектор
Соединительный
коннектор
(боковой датчик G)
Датчик G ABS
(кроме модели STi)
Датчик G ABS
(модель STi)
Боковой
датчик G ABS
(модель STi)
