ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-105

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-106

ABS (ДИАГНОСТИКА)

AH: DTC 56 ОПРЕДЕЛЕНИЕ ЗАЛИПАНИЯ ДАТЧИКА G

ДИАГНОЗ:
• Неверное выходное напряжение датчика G

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.

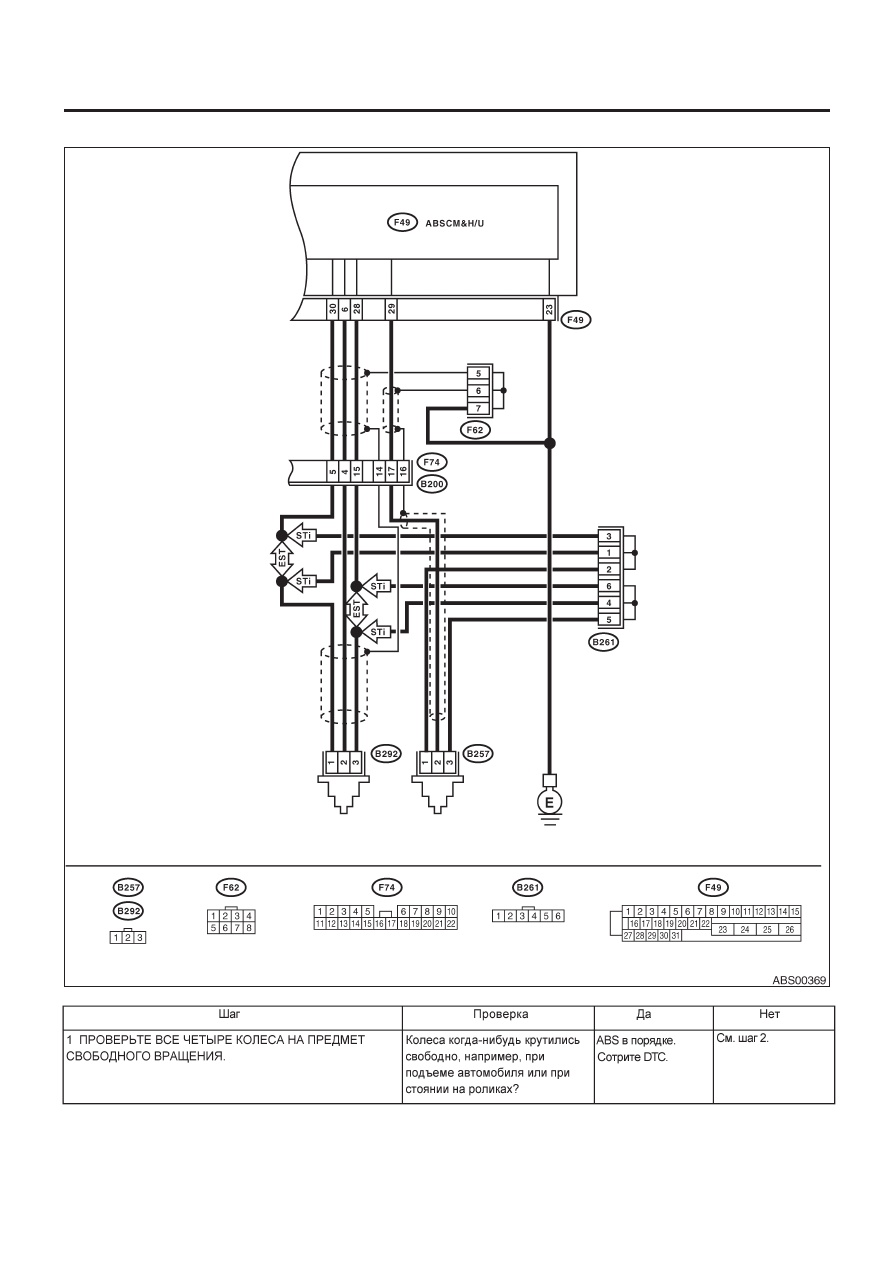

ДИАГРАММА ПРОВОДКИ:

МОДЕЛЬ LHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

(кроме модели STi)

Датчик G ABS

(модель STi)

Боковой

датчик G ABS

(модель STi)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-107

ABS (ДИАГНОСТИКА)

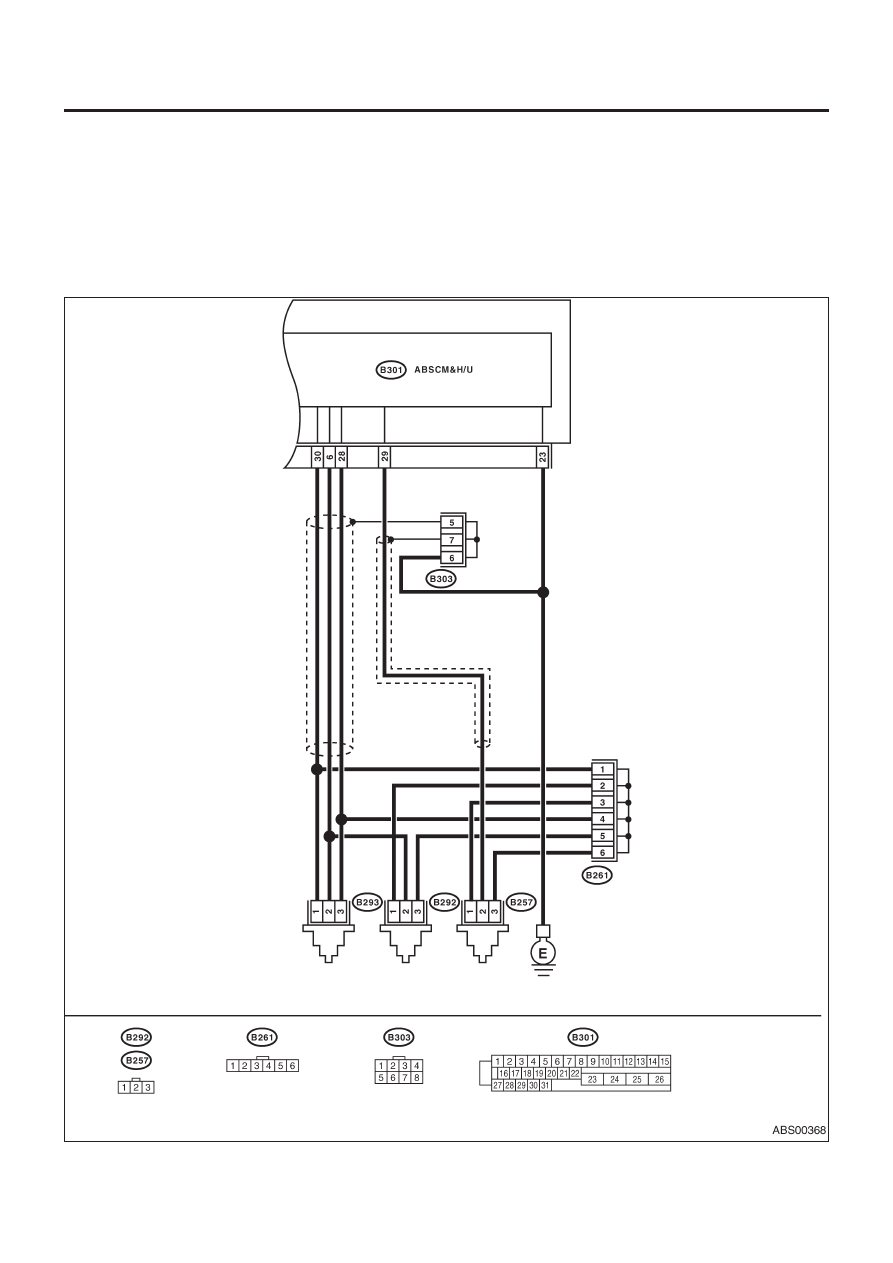

МОДЕЛЬ RHD

Защитный

соединительный

коннектор

Соединительный

коннектор

(боковой датчик G)

Датчик G ABS

Боковой

датчик G ABS

(модель STi)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS(diag)-108

ABS (ДИАГНОСТИКА)
