БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

Dl-71

ДИФФЕРЕНЦИАЛЫ

7. Боковой сальник

заднего дифференциала

A:  ОСМОТР

Убедитесь в отсутствии протечек масла из бокового
сальника.
Замените сальник в случае нахождения протечек масла.

B:  ЗАМЕНА

1. ТИП Т

1) Отсоедините кабель заземления от аккумулятора.
2) Переставьте ручку селектора или рычаг переключения пе-
редач в положение "N".
3) Отпустите стояночный тормоз.
4) Ослабьте колесные гайки.
5) Поддомкратьте автомобиль и поставьте его на прочные
стойки.
6) Снимите колеса.
7) Снимите заднюю выхлопную трубу и глушитель.
Модель не турбо без OBD
<См. EX(H4SOw/oOBD)-10, ДЕМОНТАЖ, Задняя выхлопная
труба.> и <См. EX(H4SOw/oOBD)-II, ДЕМОНТАЖ, Глушитель.>
Модель не турбо с OBD
<См. EX(H4SO)-10, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, ДЕМОНТАЖ, Глушитель.>
Модель турбо
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См. EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>
8) Снимите DOJ заднего ведущего вала с заднего дифферен-
циала.

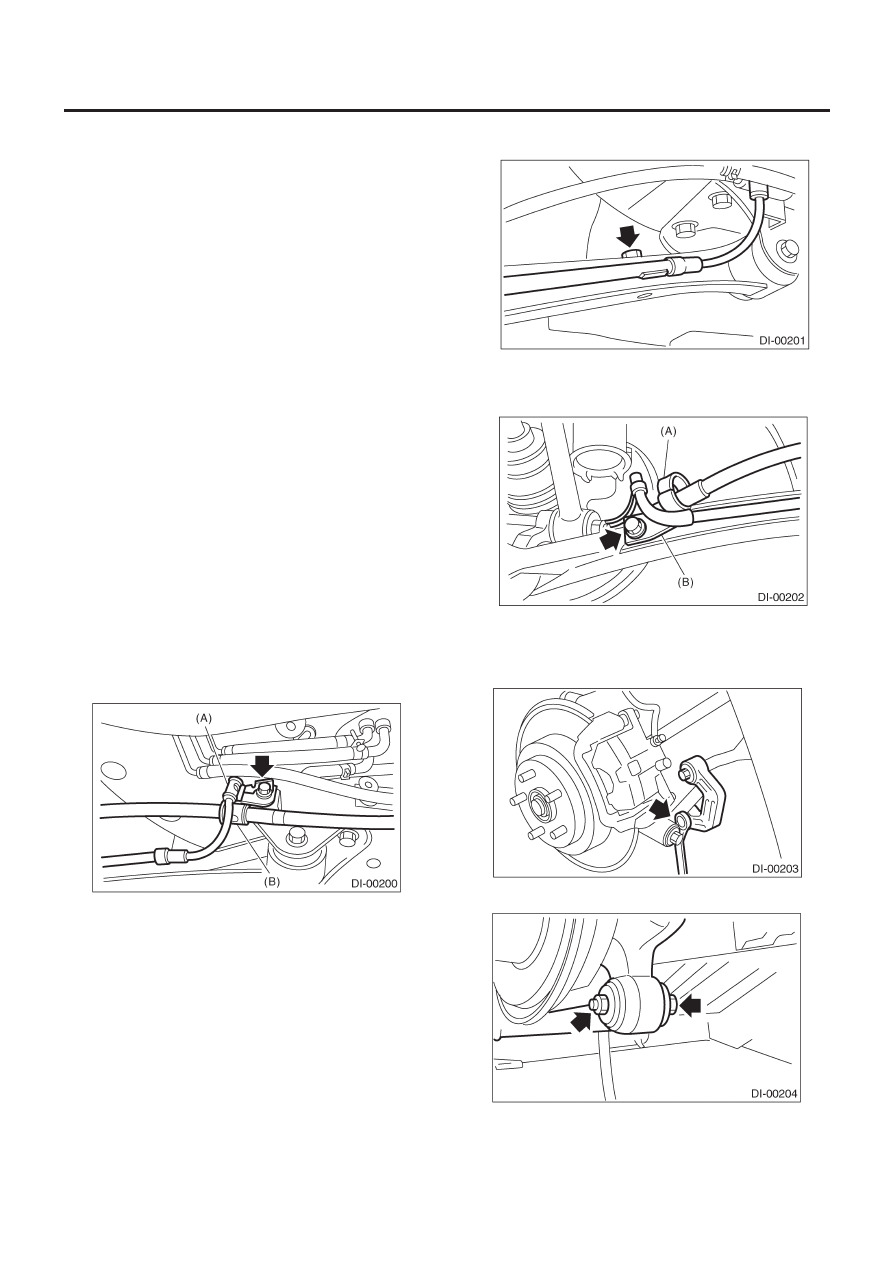

(1)  Снимите зажим троса датчика скорости колеса ABS и

зажим троса стояночного тормоза с кронштейна.

(A)  Зажим троса датчика скорости колеса ABS
(B)  Зажим троса стояночного тормоза

(2)  Снимите зажим троса датчика скорости колеса ABS с

добавочной тяги.

(3)  Снимите зажим троса датчика скорости колеса ABS и

направляющую троса стояночного тормоза с добавоч-
ной тяги.

(A)  Направляющая троса стояночного тормоза
(B)  Зажим троса датчика скорости колеса ABS

(4)  Снимите заднюю тягу стабилизатора.

(5)

Снимите болты, крепящие добавочную тягу к кожуху.

БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

Dl-72

ДИФФЕРЕНЦИАЛЫ

(6)  Снимите болты, крепящие переднюю и заднюю боко-

вые тяги  к заднему кожуху.

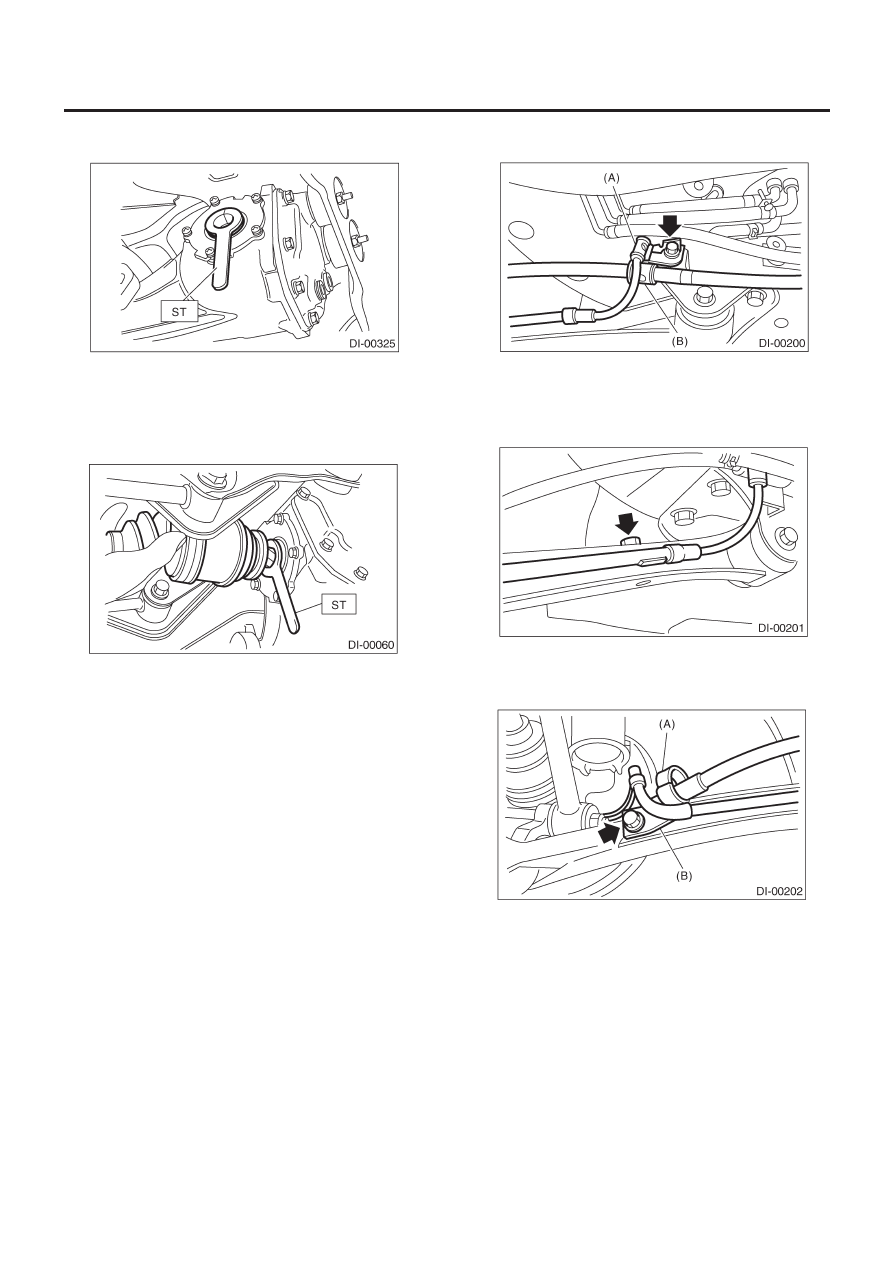

(7)  Снимите DOJ с заднего дифференциала с помощью ST.

ПРИМЕЧАНИЕ:
При демонтаже DOJ с заднего дифференциала установите ST
на болты как показано на рисунке, чтобы не повредить фикса-
тор бокового подшипника.

ST

208099PA100 СЪЕМНИК

ВЕДУЩЕГО

ВАЛА

(A)    Болт

9) Подвесьте задний ведущий вал на заднюю поперечину на
проволоке

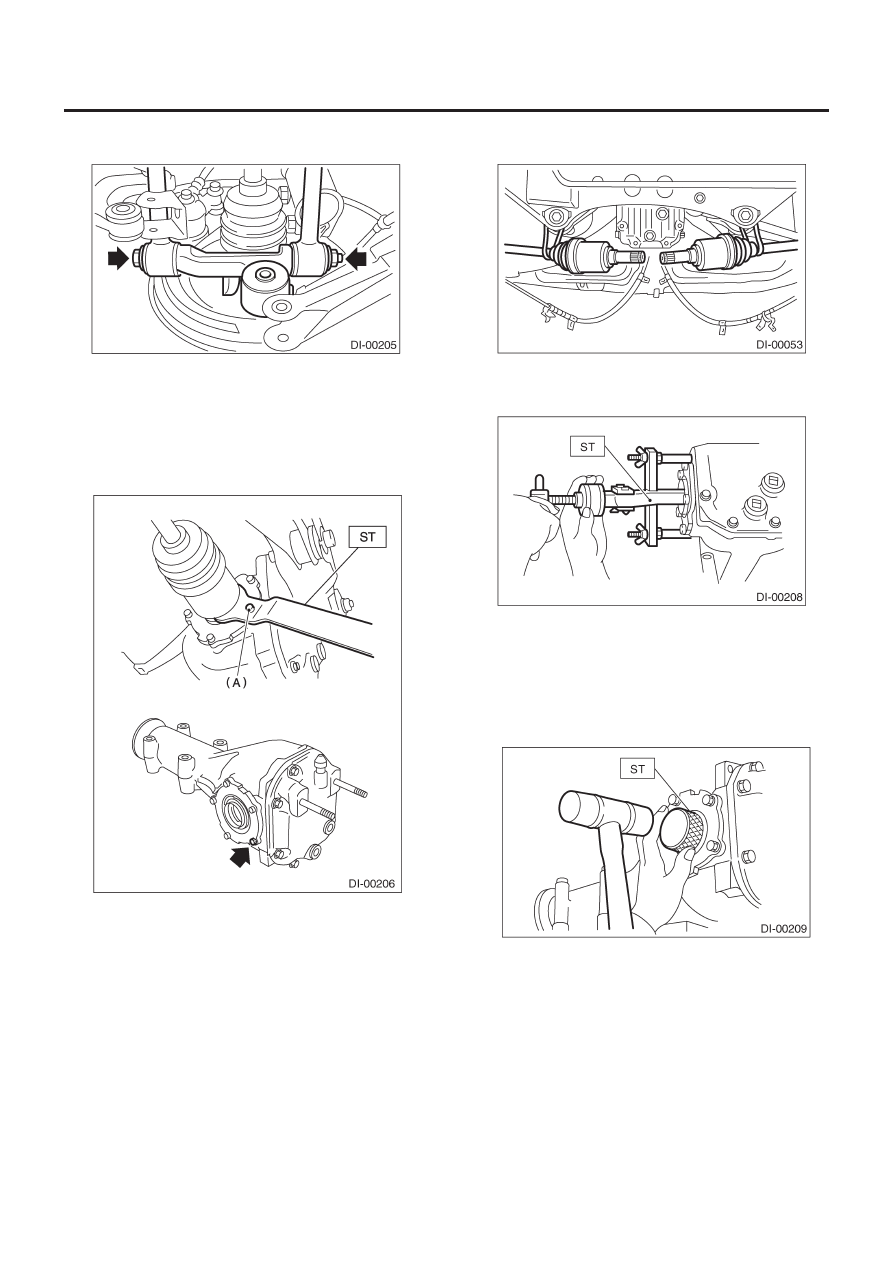

10) Снимите сальник с помощью ST.

ST

398527700

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

11) Введите новый боковой сальник с помощью ST.

ПРИМЕЧАНИЕ:
Нанесите кузовную смазку между кромками сальника.

ST

398437700

СГОН

12) Вставьте DOJ в задний дифференциал.

(1)  Установите ST на задний дифференциал.

БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

Dl-73

ДИФФЕРЕНЦИАЛЫ

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

(2)  Вставьте шлицевый вал с помощью ST, пока шлицевая

часть не окажется внутри бокового сальника.

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

(3) Снимите

ST.

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

13) Далее собирайте в порядке, обратном разборке.

2. ТИП VA

1) Отсоедините кабель заземления от аккумулятора.
2) Переставьте ручку селектора или рычаг переключения пе-
редач в положение "N".
3) Отпустите стояночный тормоз.
4) Ослабьте колесные гайки.
5) Поддомкратьте автомобиль и поставьте его на прочные
стойки.
6) Снимите колеса.
7) Снимите заднюю выхлопную трубу и глушитель.
Модель не турбо без OBD
<См. EX(H4SOw/oOBD)-10, ДЕМОНТАЖ, Задняя выхлопная
труба.> и <См. EX(H4SOw/oOBD)-II, ДЕМОНТАЖ, Глушитель.>
Модель не турбо с OBD
<См. EX(H4SO)-10, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, ДЕМОНТАЖ, Глушитель.>
Модель турбо
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См. EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>
8) Снимите DOJ заднего ведущего вала с заднего дифферен-
циала.

(1)  Снимите зажим троса датчика скорости колеса ABS и

зажим троса стояночного тормоза с кронштейна.

(A)  Зажим троса датчика скорости колеса ABS
(B)  Зажим троса стояночного тормоза

(2)  Снимите зажим троса датчика скорости колеса ABS с

добавочной тяги.

(3)  Снимите зажим троса датчика скорости колеса ABS и

направляющую троса стояночного тормоза с добавоч-
ной тяги.

(A)  Направляющая троса стояночного тормоза
(B)  Зажим троса датчика скорости колеса ABS

БОКОВОЙ САЛЬНИК ЗАДНЕГО ДИФФЕРЕНЦИАЛА

Dl-74

ДИФФЕРЕНЦИАЛЫ

(4) Снимите заднюю тягу стабилизатора.

(5) Снимите болты, крепящие добавочную тягу к кожуху.

(6) Снимите болты, крепящие переднюю и заднюю боковые
тяги к заднему кожуху.

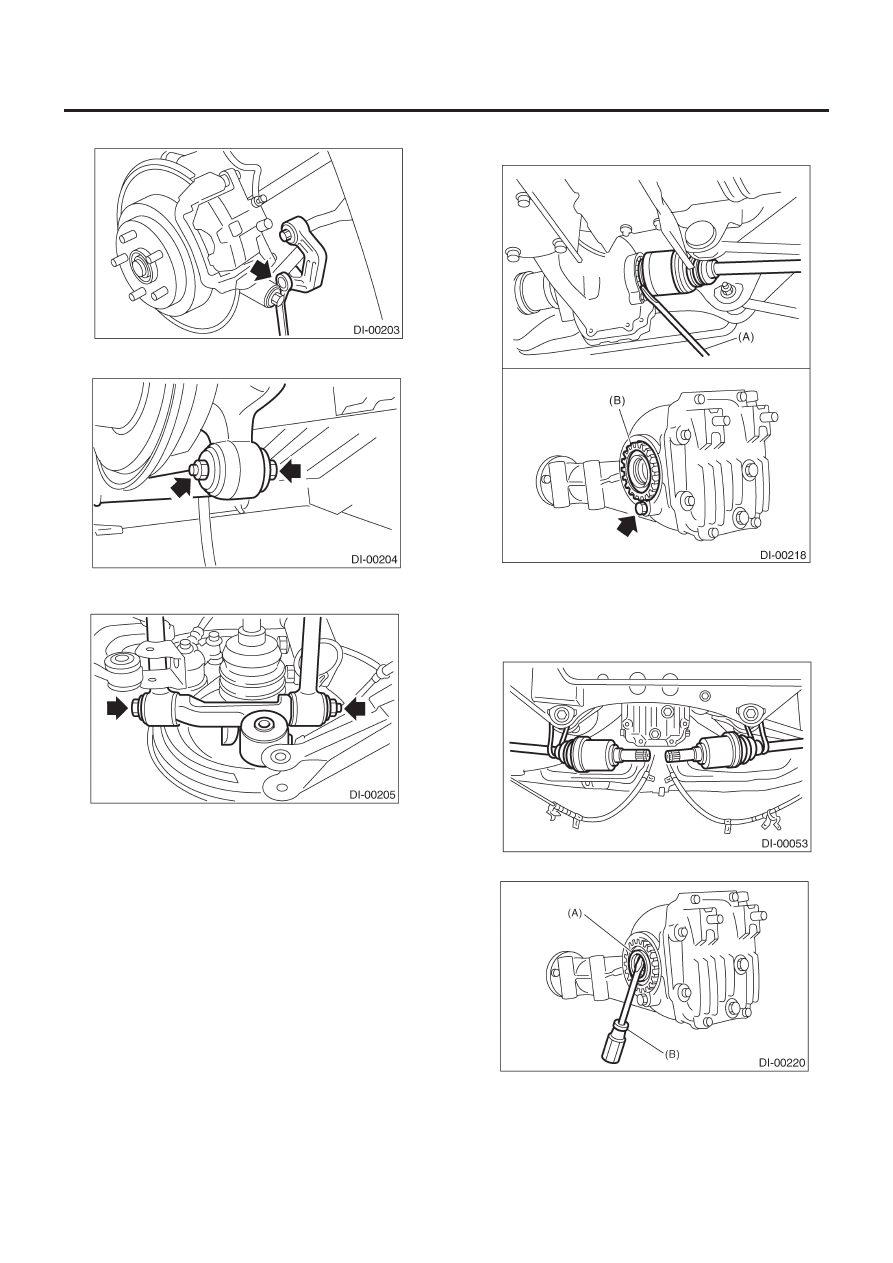

(7) Снимите DOJ с заднего дифференциала с помощью мон-
тировки.

ПРИМЕЧАНИЕ:
• При демонтаже DOJ с заднего дифференциала установите
монтировку на болт как показано на рисунке, чтобы не повре-
дить держатель осевого вала.

• Пружинное кольцо бокового шлицевого вала выходит вме-
сте с валом.

(A) Монтировка
(B)  Держатель осевого вала

9) Подвесьте задний ведущий вал на заднюю поперечину на
проволоке.

10) Снимите сальник с помощью отвертки.

(A) Боковой

сальник

(B) Отвертка
