ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

Dl-55

ДИФФЕРЕНЦИАЛЫ

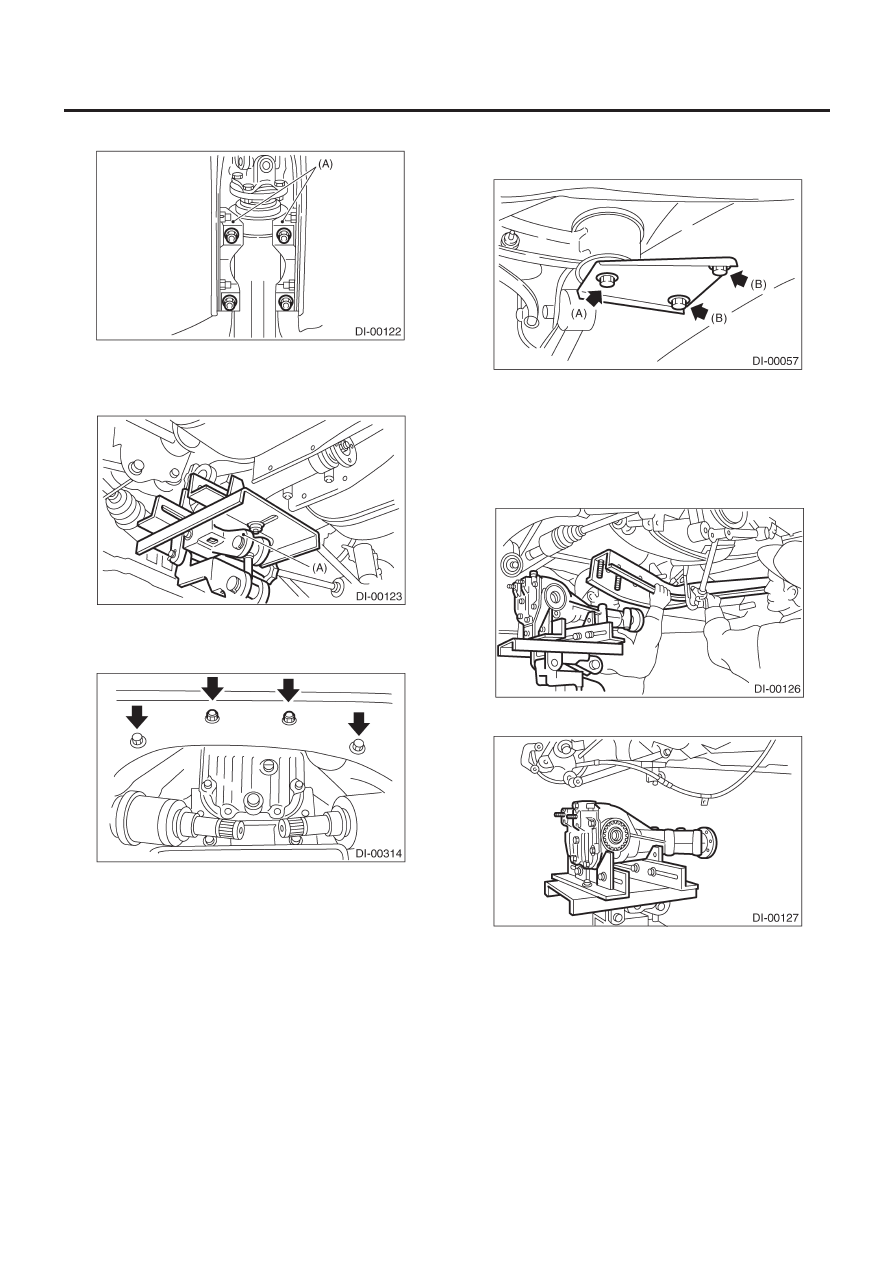

15) Снимите нижний кронштейн.

(A)    Нижний кронштейн

16) Поддержите задний дифференциал с помощью транс-
миссионного домкрата.

(A)    Трансмиссионный домкрат

17) Снимите самоконтрящиеся гайки и болты.

18) Снимите болты, крепящие переднюю деталь заднего
дифференциала к болтам B.

ПРИМЕЧАНИЕ:
Поддержите переднюю деталь вместе с помощником, чтобы
она не упала.

(A) Болт

A

(B) Болт

B

19) Снимите болт A.
20) Медленно опуская трансмиссионный домкрат, пере-
двиньте задний дифференциал вперед, а затем снимите бол-
ты с задней поперечины.
21) Снимите переднюю деталь с автомобиля.

22) Снимите задний дифференциал с автомобиля.

B:  УСТАНОВКА

Установите в обратном порядке.
1) Установите переднюю деталь на корпус, пропустив ее под
тросом стояночного тормоза и закрепив на заднем диффе-
ренциале.

ПРИМЕЧАНИЕ:
При установке передней детали заднего дифференциала не
путайте порядок установки верхних и нижних ограничителей.

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

Dl-56

ДИФФЕРЕНЦИАЛЫ

2) Установите DOJ заднего ведущего вала в задний диффе-
ренциал. <См. DI-71, ЗАМЕНА, Боковой сальник заднего диф-
ференциала.>

ST

28099PA090

ПРОТЕКТОР БОКОВОГО
САЛЬНИКА

3) Установите в обратном порядке.
4) После установки залейте салазки дифференциала маслом
до уровня верхней заглушки. <См. DI-27, Передний диффе-
ренциал

C:  РАЗБОРКА

Для определения причины неполадки перед разборкой про-
верьте следующие пункты.
• Контакт зубцов коронного колеса и шестерни и люфт
• Выбег коронного колеса у его задней поверхности
• Общий предварительный натяг ведущей шестерни

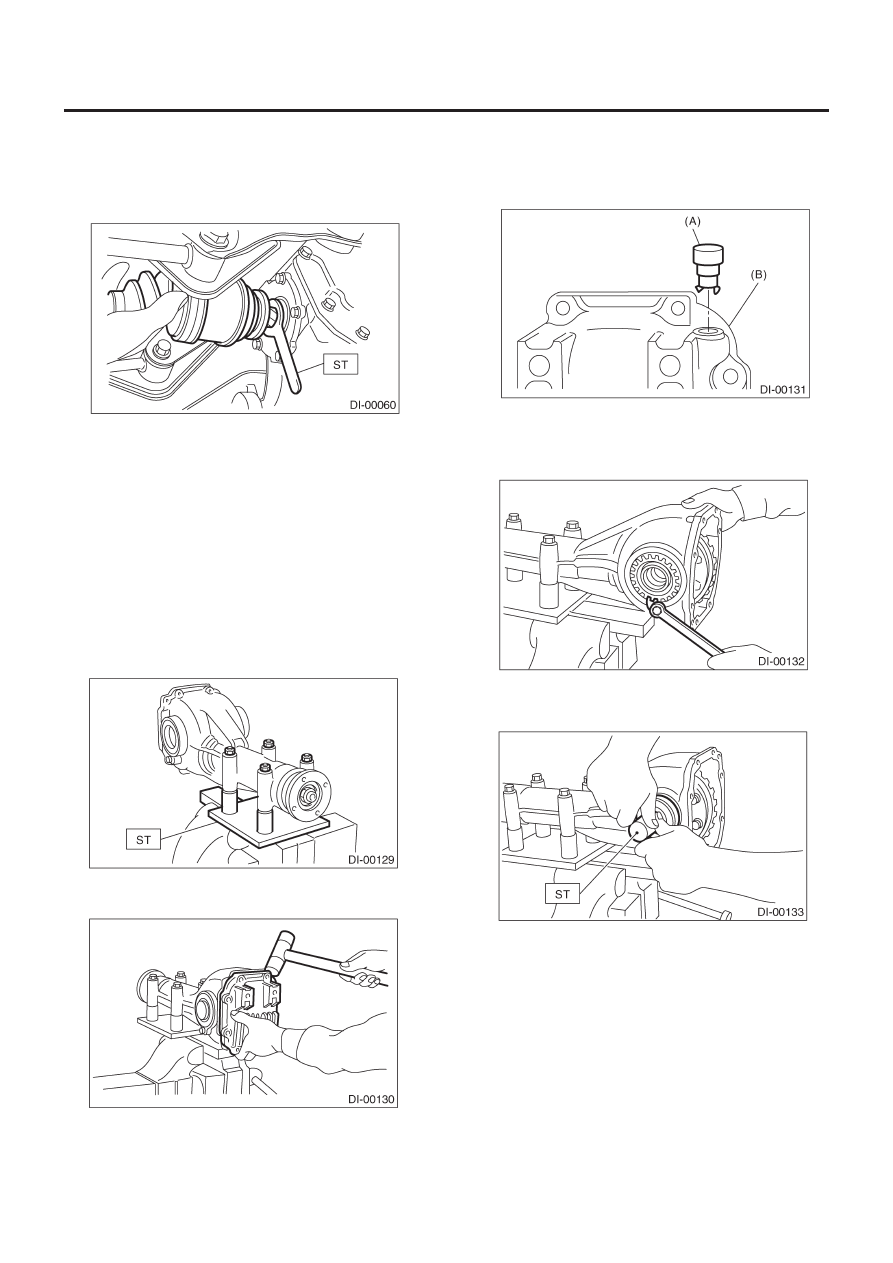

1) Установите ST на тиски и поставьте устройство дифферен-
циала на ST.

ST

398217700

ПРИЛОЖЕНИЕ

2) Слейте масло, сняв заглушку.
3) Снимите заднюю крышку, ослабив фиксирующие болты.

4) Замените вентиляционную крышку.

ПРИМЕЧАНИЕ:
Не пытайтесь заменять вентиляционную крышку без необхо-
димости.

(A) Вентиляционная

крышка

(B) Задняя

крышка

5) Снимите правую и левую запорные пластины.

6) Снимите правый и левый держатели с помощью ST.

ST

499785500

КЛЮЧ

7) Выньте устройство дифференциала из корпуса дифферен-
циала.

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

Dl-57

ДИФФЕРЕНЦИАЛЫ

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не ударить зубцами о корпус.

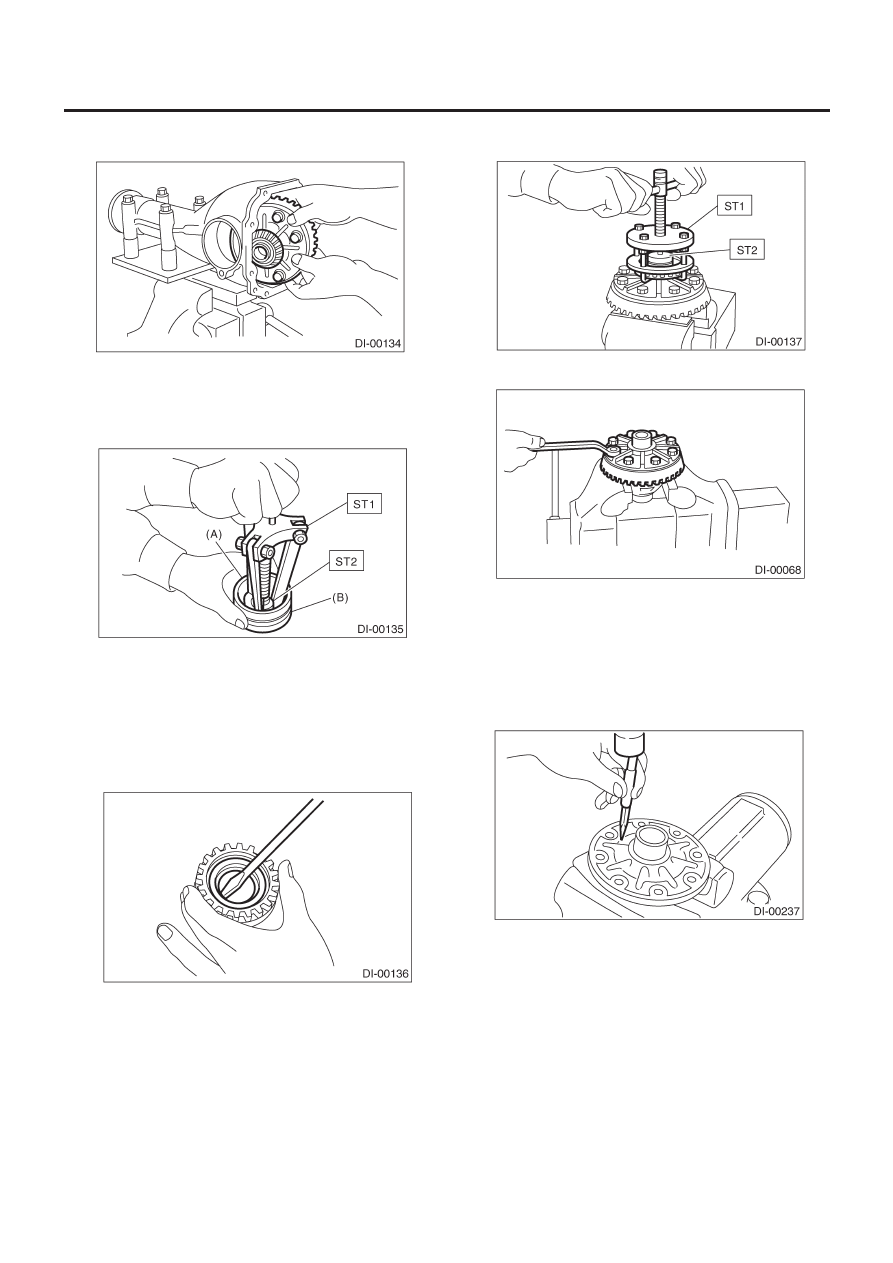

8) Снимите кольцо подшипника с правого и левого держате-
лей с помощью ST1 и ST2.

ST1

499705401

УСТРОЙСТВО ВЫТЯГИВАТЕЛЯ

ST2

499705404

ГНЕЗДО

(A) Кольцо

подшипника

(B) Держатель

9) Снимите сальник с правого и левого держателей с помо-
щью отвертки.

ПРИМЕЧАНИЕ:
Проводите даную операцию только при замене сальника.

10) Выньте конус подшипника с помощью ST1 и ST2.

ПРИМЕЧАНИЕ:
• Не пытайтесь разбирать эти детали без необходимости.
• Установите вытягиватель так, чтобы его лапы захватили
край конуса подшипника.
• Не путайте кольца и конусы правого и левого подшипников

ST1

899524100

КОМПЛЕКТ ВЫТЯГИВАТЕЛЯ

ST2

399520105

ГНЕЗДО

11) Снимите коронное колесо, ослабив болты коронного колеса.

12) Выведите стопорный штифт вала шестерни из коронной
шестерни.

ПРИМЕЧАНИЕ:
Стопорный штифт зафиксирован у конца отверстия штифта
на корпусе дифференциала; не пытайтесь вывести его силой
без ослабления.

ST

899904100

СЪЕМНИК ПРЯМОЙ ШПИЛЬКИ

13) Выведите сопряженный вал шестерни и снимите сопря-
женные шестерни, боковые шестерни и упорные шайбы.

ЗАДНИЙ ДИФФЕРЕНЦИАЛ ДЛЯ ТИПА VA

Dl-58

ДИФФЕРЕНЦИАЛЫ

ПРИМЕЧАНИЕ:
Шестерни и упорные шайбы необходимо пометить или дер-
жать правые и левые и передние и задние отдельно друг от
друга.

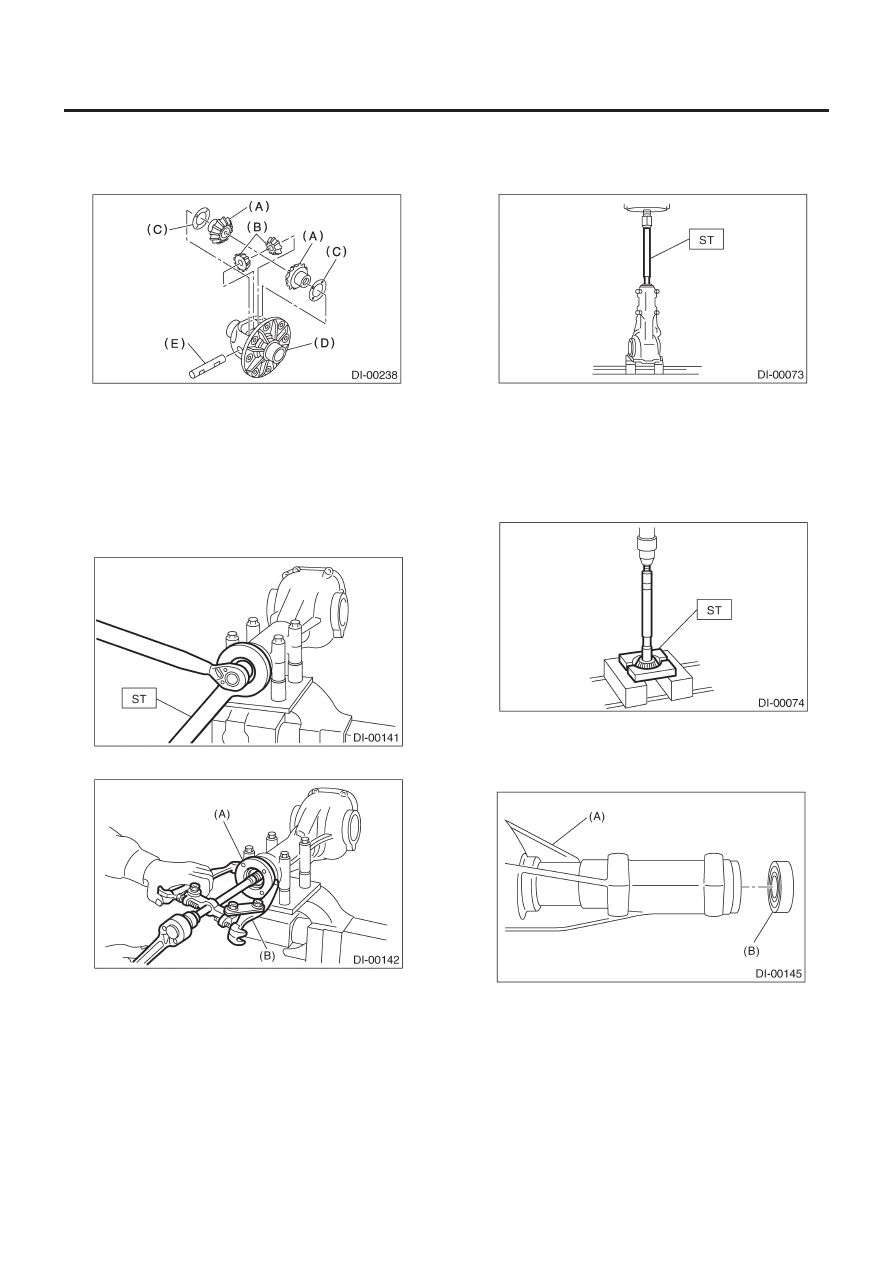

(A) Боковая

шестерня

(B) Сопряженная

шестерня

(C) Упорная

шайба

(D) Корпус

дифференциала

(E)  Сопряженный вал шестерни

14) Удерживайте фланцевое соединение с помощью  ST и
снимите самоконтрящуюся гайку.

ST

498427200

ФЛАНЦЕВЫЙ КЛЮЧ

15) Выньте фланцевое соединение с помощью вытягивателя.

(A) Фланцевое

соединение

(B) Вытягиватель

16) Нажмите на конец вала ведущей шестерни и выньте его
вместе с конусом заднего подшипника, регулировочной про-
кладкой высоты шестерни и шайбой.

ПРИМЕЧАНИЕ:
Придерживайте ведущую шестерню, чтобы не уронить.

ST

398467700

СГОН

17) Снимите конус заднего подшипника с ведущей шестерни,
поддержав конус с помощью ST.

ПРИМЕЧАНИЕ:
Установите заменитель так, чтобы  его центральная сторона с
углублением смотрела на шестерню.

ST

498515500

ЗАМЕНИТЕЛЬ

18) Снимите передний сальник с салазок дифференциала с
помощью ST.

ST

398527700

КОМПЛЕКТ ВЫТЯГИВАТЕЛЯ

(A) Салазки

дифференциала

(B) Передний

сальник

19) Снимите пилотный подшипник вместе с конусом перед-
него подшипника и расширителем с помощью ST.
