ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ КОММУНИКАЦИИ СЕЛЕКТОРНОГО МОНИТОРА

4AT(diag)-37

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

13. Процедура диагностики для коммуникации селекторного монитора

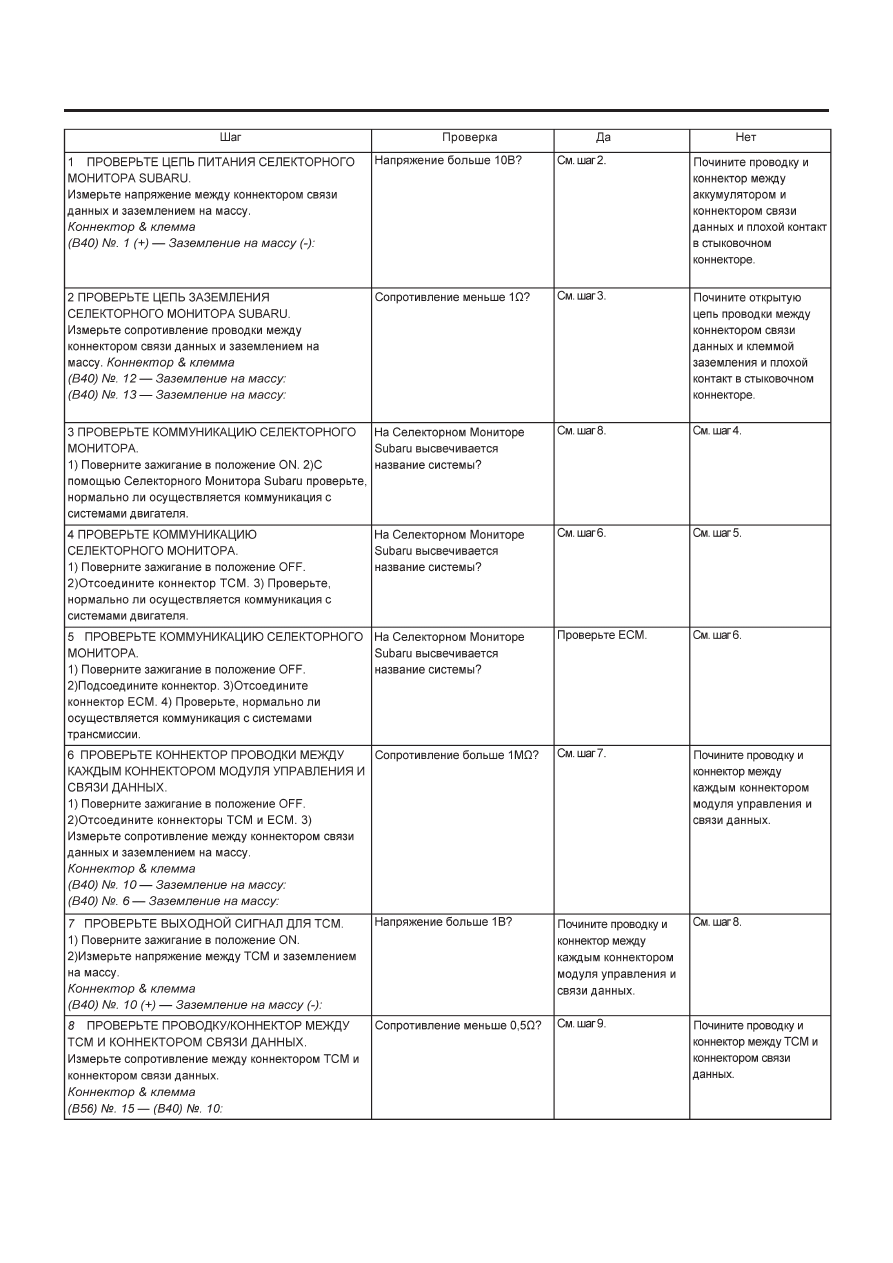

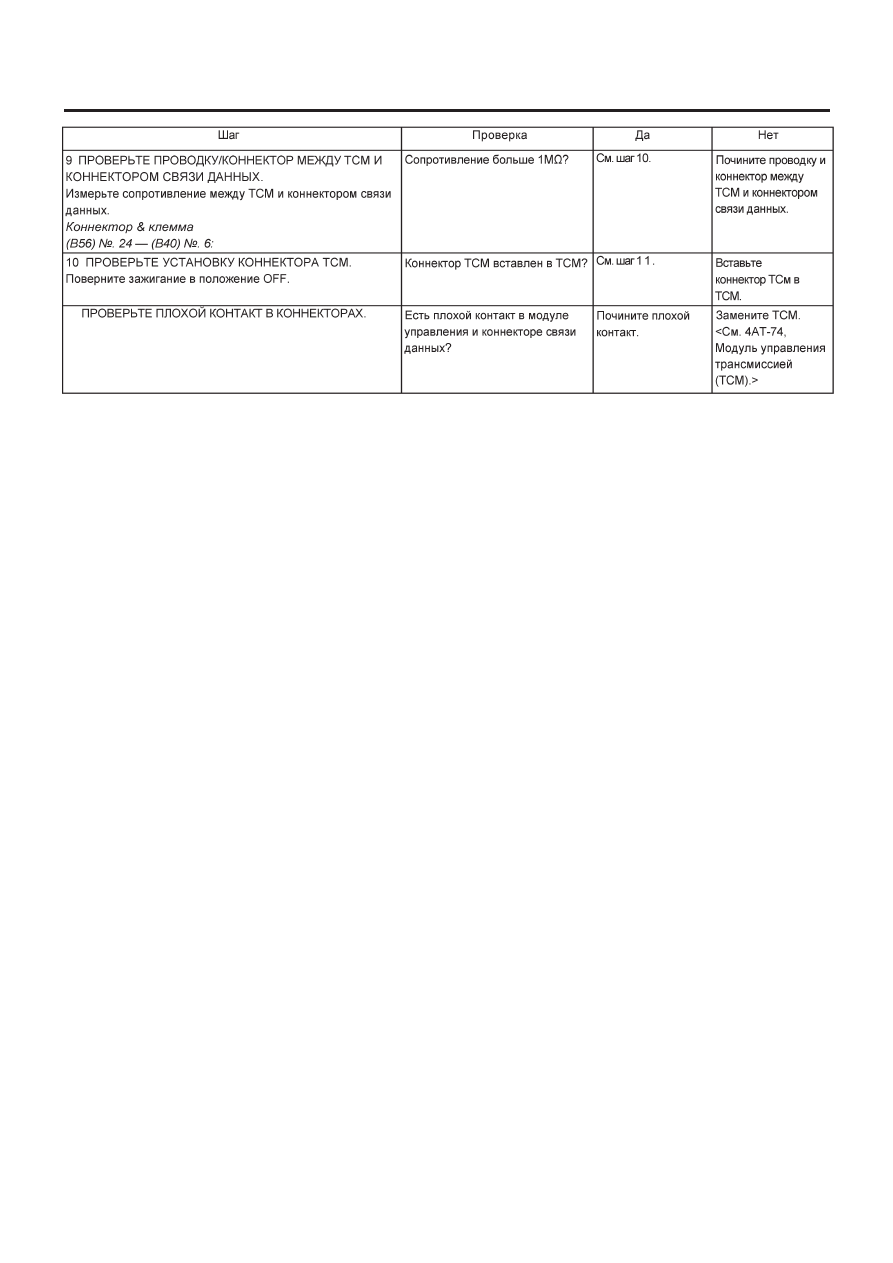

A: НЕВОЗМОЖНА КОММУНИКАЦИЯ ДЛЯ ИНИЦИАЛИЗАЦИИ

ДИАГНОЗ:
Неисправен коннектор проводки

СИМПТОМ НЕПОЛАДКИ:
Ошибка коммуникации селекторного монитора

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Коннектор
связи
данных

Аккумулятор

Коннектор
проверки
конца линии

Трансмиссия

Модель
LHD
Модель
RHD

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ КОММУНИКАЦИИ СЕЛЕКТОРНОГО МОНИТОРА

4AT(diag)-38

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ ДЛЯ КОММУНИКАЦИИ СЕЛЕКТОРНОГО МОНИТОРА

4AT(diag)-39

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

11

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(diag)-40

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

14. Процедура диагностики с диагностическим кодом неполадки (DTC)

A:  DTC 11 СИГНАЛ СКОРОСТИ ДВИГАТЕЛЯ

ДИАГНОЗ:
Цепь входного сигнала скорости двигателя открыта или замкнута. СИМПТОМ НЕПОЛАДКИ:
• Нет блокировки (после прогрева двигателя).
• Световой индикатор POWER продолжает гореть при скорости автомобиля "0".

ДИАГРАММА ПРОВОДКИ:

Модель SOHC без OBD
Модель SOHC с OBD
Модель DOHC турбо
