Subaru Impreza: трансмиссия и сцепление. Руководство - часть 52





РЕЖИМ ОСМОТРА

4AT(diag)-25

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

8. Режим осмотра

A: ОПЕРАЦИЯ

Переключите ручку селектора в положение D и непрерывно
эксплуатируйте автомобиль при скорости 60 км/ч  (37 MPH) в
течение 10 секунд или более.

ПРЕДУПРЕЖДЕНИЕ:
Соблюдайте правила дорожного движения.

РЕЖИМ ОЧИСТКИ ПАМЯТИ

4AT(diag)-26

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

9. Режим очистки памяти

A: ОПЕРАЦИЯ

1. БЕЗ СЕЛЕКТОРНОГО МОНИТОРА SUBARU

Высвеченный на дисплее текущий DTC стирается посредство
поворота зажигание в положение OFF после проведения бор-
товой операции диагностики. Однако предыдущие DTC не
могут быть стерты, так как они хранятся в памяти TCM, кото-
рый работает на резервном питании. Эти DTC могут быть
стерты посредством вынимания определенного коннектора
TCM на время не менее двух минут.

ОЧИСТКА ПАМЯТИ:

Выньте коннектор TCM (B56) на время не менее
двух минут.

• Коннектор TCM (B56) расположен на линии к резервному
питанию памяти TCM. Изъятие этого коннектора очищает
предыдущие DTC, хранящиеся в памяти TCM.
• Не забывайте вынимать коннектор TCM (B56) на срок, кото-
рый будет, по крайней мере, не менее указанного. В против-
ной случае DTC может не стереться.

2. С СЕЛЕКТОРНЫМ МОНИТОРОМ SUBARU

Для информации о том, как стирать DTC, см. Селекторный
Монитор Subaru.
<См. 4AT(diag)-23, РЕЖИМ ОЧИСТКИ ПАМЯТИ, ОПЕРАЦИЯ,
Селекторный Монитор Subaru. >

ПОКАЗАНИЯ СВЕТОВОГО ИНДИКАТОРА POWER

4AT(diag)-27

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

10. Показания светового индикатора POWER

A:  ОСМОТР

Если обнаружена неполадка какого-либо компонента в пределах бортовой диагностики, то дисплей светового индикатора POWER
мигает с момента определения неполадки после запуска двигателя и до переключения зажигания в положение OFF. Сломанная
деталь или узел может быть определена с помощью DTC во время операции бортовой диагностики. Также через функцию памяти
можно определить проблемы, имевшие место ранее. Если индикатор POWER не показывает наличие проблемы (хотя она сущест-
вует), то эта проблема может быть определена посредством проверки показателей работы каждого датчика с помощью селектор-
ного монитора. Сигнал индикатора будет таким, как показано на рисунке.

Переключатель зажигания  (двигатель ВЫКЛ)

ВКЛ

ВЫКЛ

ВЫКЛ

ВЫКЛ

ВКЛ

ВКЛ

ВКЛ

ВЫКЛ

• Норма

• Нормы нет (Произошла неполадка.)

• Норма (сетевой переключатель Power ВКЛ)

2 сек

2 сек

2 сек

0.25 сек

Мигает

Световой индикатор Power горит)

СПИСОК ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

4AT(diag)-28

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

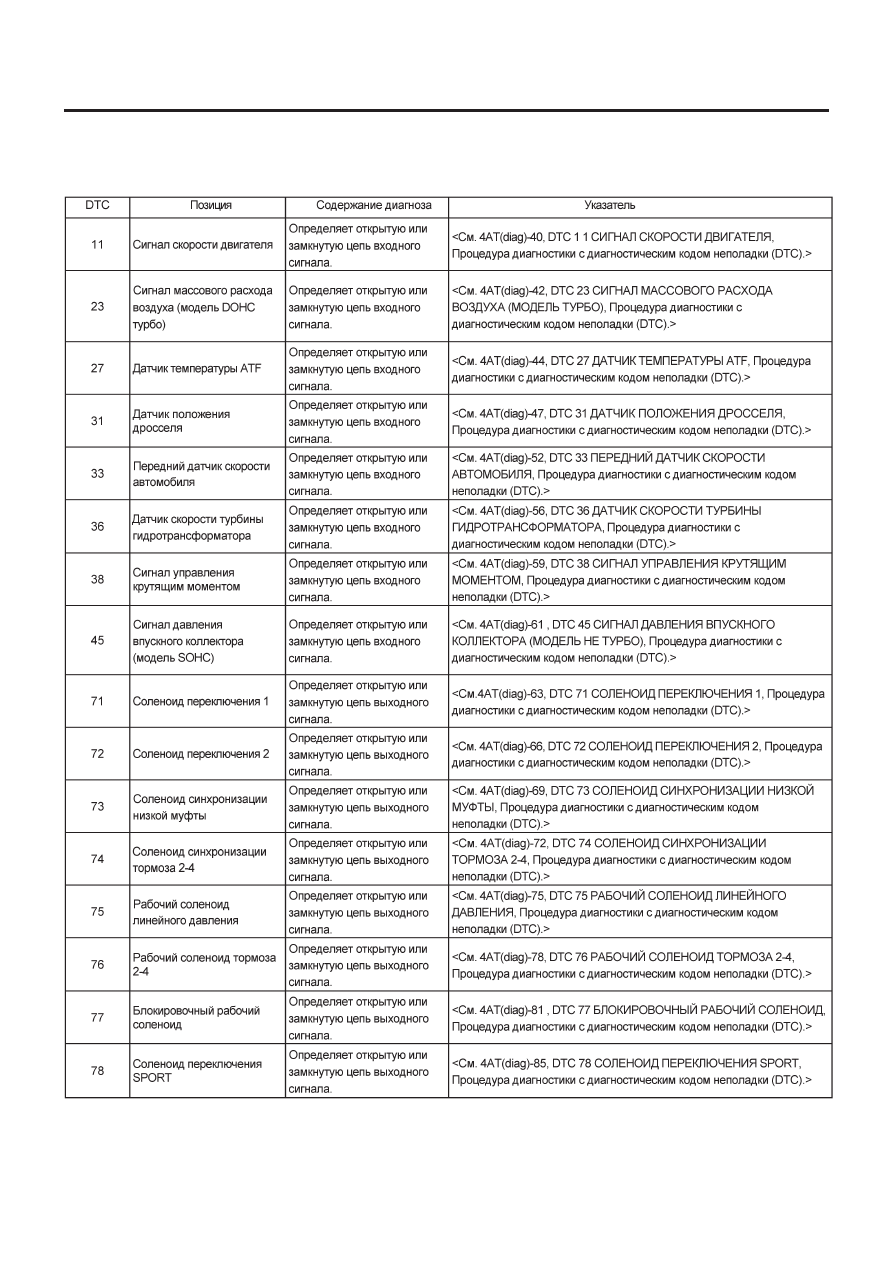

11. Список диагностического кода неполадки (DTC)

A: СПИСОК
