Subaru Impreza: трансмиссия и сцепление. Руководство - часть 50





СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ

4AT(diag)-17

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

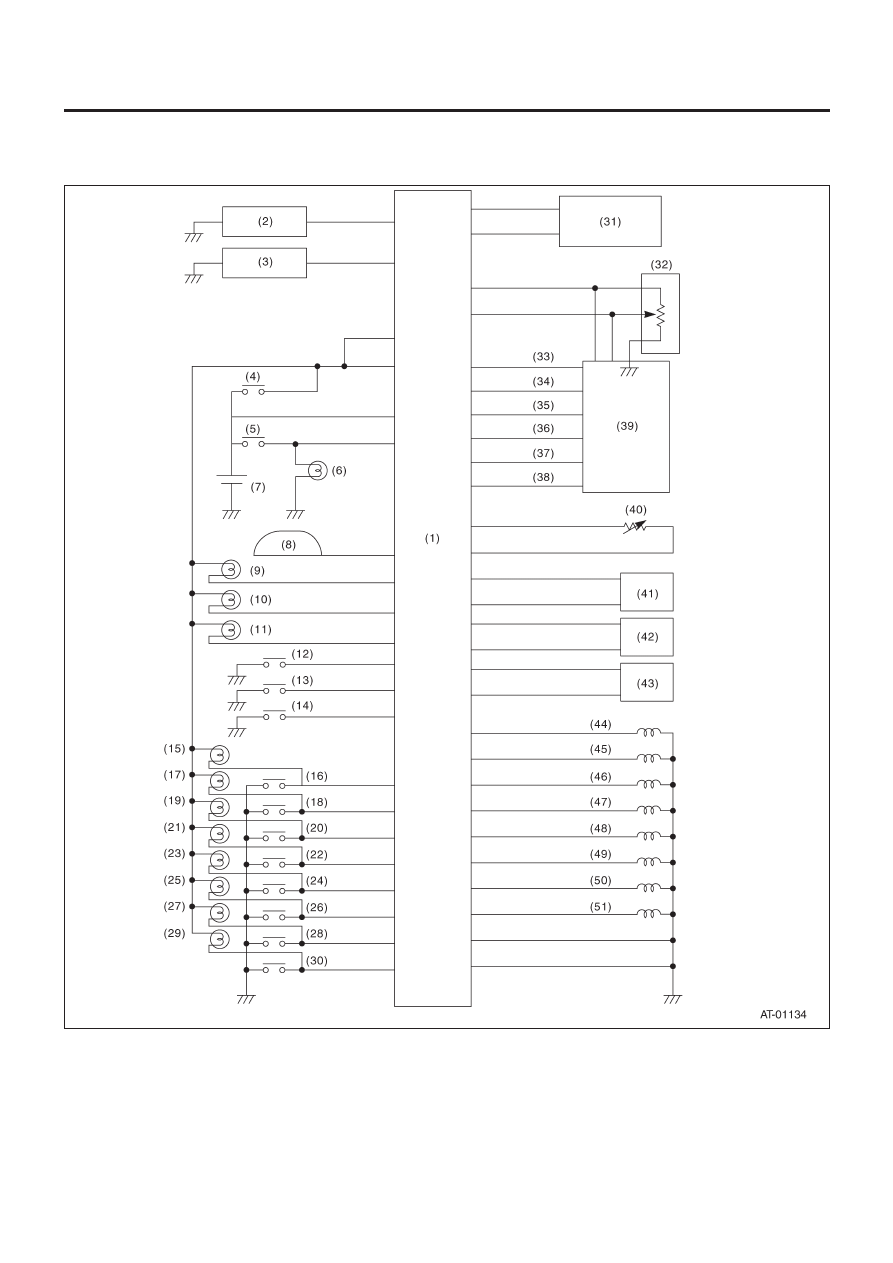

B: ДИАГРАММА ПРОВОДКИ

1. БЕЗ ПЕРЕКЛЮЧЕНИЯ  SPORT

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ

4AT(diag)-18

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

(1)  Модуль управления трансмиссией
(2)  Модуль управления крузингом
(3)  Модуль управления ABS
(4) Переключатель

зажигания

(5) Переключатель

тормоза

(6) Тормозные

огни

(7) Аккумулятор
(8)  Комбинационный прибор (цепь спидометра)
(9)  Лампа AT OIL TEMP (ТЕМП. МАСЛА АТ)
(10)  Световой индикатор AWD
(11)  Световой индикатор POWER
(12) Переключатель FWD
(13) Переключатель POWER
(14) Переключатель кик-дауна
(15)  Световой индикатор Hold
(16) Переключатель HOLD
(17)  Световой индикатор диапазона "P"
(18) Переключатель диапазона "P"
(19)  Световой индикатор диапазона "R"
(20)  Переключатель диапазона "R"
(21)  Световой индикатор диапазона "N"
(22)  Переключатель диапазона "N"
(23)  Световой индикатор диапазона "D"
(24)  Переключатель диапазона "D"
(25)  Световой индикатор диапазона "3"
(26)  Переключатель диапазона "3"
(27)  Световой индикатор диапазона "2"
(28)  Переключатель диапазона "2"
(29)  Световой индикатор диапазона "1"
(30)  Переключатель диапазона "1"
(31) Коннектор связи данных
(32) Датчик положения дросселя
(33) Сигнал скорости двигателя
(34) Сигнал прерывания управления крутящим моментом
(35) Сигнал управления крутящим моментом 2
(36)  Сигнал управления крутящим моментом 1
(37)  Сигнал давления впускного коллектора
(38)  Сигнал диагностики AT
(39)  Модуль управления двигателем
(40)  Датчик температуры ATF
(41)  Датчик скорости турбины гидротрансформатора
(42)  Задний датчик скорости автомобиля
(43)  Передний датчик скорости автомобиля
(44)  Соленоид переключения 1
(45)  Соленоид переключения 2
(46)  Соленоид синхронизации тормоза 2-4
(47)  Рабочий соленоид линейного давления
(48)  Рабочий соленоид тормоза 2-4
(49)  Блокировочный рабочий соленоид
(50)  Соленоид синхронизации низкой муфты
(51) Переходный рабочий соленоид

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ

4AT(diag)-19

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

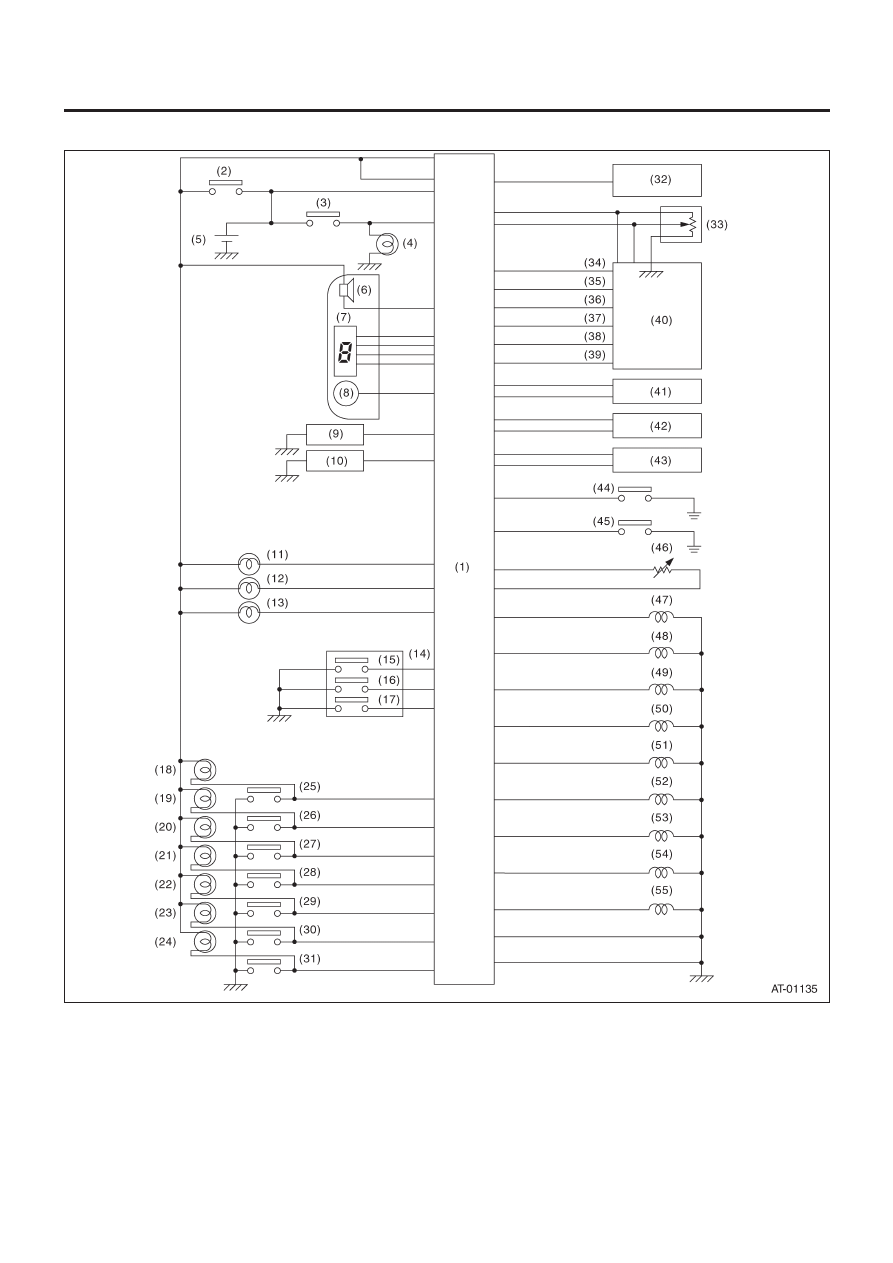

2. С ПЕРЕКЛЮЧЕНИЕМ  SPORT

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ ТРАНСМИССИИ

4AT(diag)-20

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

(1)  Модуль управления трансмиссией
(2) Переключатель

зажигания

(3) Переключатель

тормоза

(4) Тормозные

огни

(5) Аккумулятор
(6) Зуммер
(7) Индикатор

положения

передачи

(8) Спидометр
(9) Модуль

круиз-контроля

(10)  Модуль управления ABS
(11)  Предупреждающая лампа AT OIL TEMP
(12)  Световой индикатор POWER
(13)  Световой индикатор HOLD
(14) Ручка селектора
(15)  Переключатель ручного режима
(16) Переключатель повышения
(17) Переключатель понижения
(18)  Световой индикатор диапазона "P"
(19)  Световой индикатор диапазона "R"
(20)  Световой индикатор диапазона "N"
(21)  Световой индикатор диапазона "D"
(22)  Световой индикатор диапазона "3"
(23)  Световой индикатор диапазона "2"
(24)  Световой индикатор диапазона "1"
(25) Переключатель диапазона "P"
(26)  Переключатель диапазона "R"
(27)  Переключатель диапазона "N"
(28)  Переключатель диапазона "D"
(29)  Переключатель диапазона "3"
(30)  Переключатель диапазона "2"
(31)  Переключатель диапазона "1"
(32) Коннектор связи данных
(33) Датчик положения дросселя
(34) Сигнал скорости двигателя
(35) Сигнал прерывания управления крутящим моментом
(36) Сигнал управления крутящим моментом  2
(37)  Сигнал управления крутящим моментом  1
(38) Сигнал давления впускного коллектора
(39) Сигнал диагностики AT
(40) Модуль управления двигателем
(41) Передний датчик скорости автомобиля
(42) Задний датчик скорости автомобиля
(43) Датчик скорости турбины гидротрансформатора
(44) Переключатель POWER
(45) Переключатель HOLD
(46) Датчик температурыATF
(47) Соленоид переключения 1
(48) Соленоид переключения 2
(49) Соленоид синхронизации тормоза 2-4
(50) Рабочий соленоид тормоза 2-4
(51) Рабочий соленоид линейного давления
(52) Блокировочный рабочий соленоид
(53) Соленоид синхронизации низкой муфты
(54) Переходный рабочий соленоид
(55) Соленоид переключения SPORT
