ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-69

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E:  ЦЕПЬ ТОПЛИВНОГО НАСОСА

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)(diag)-47, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

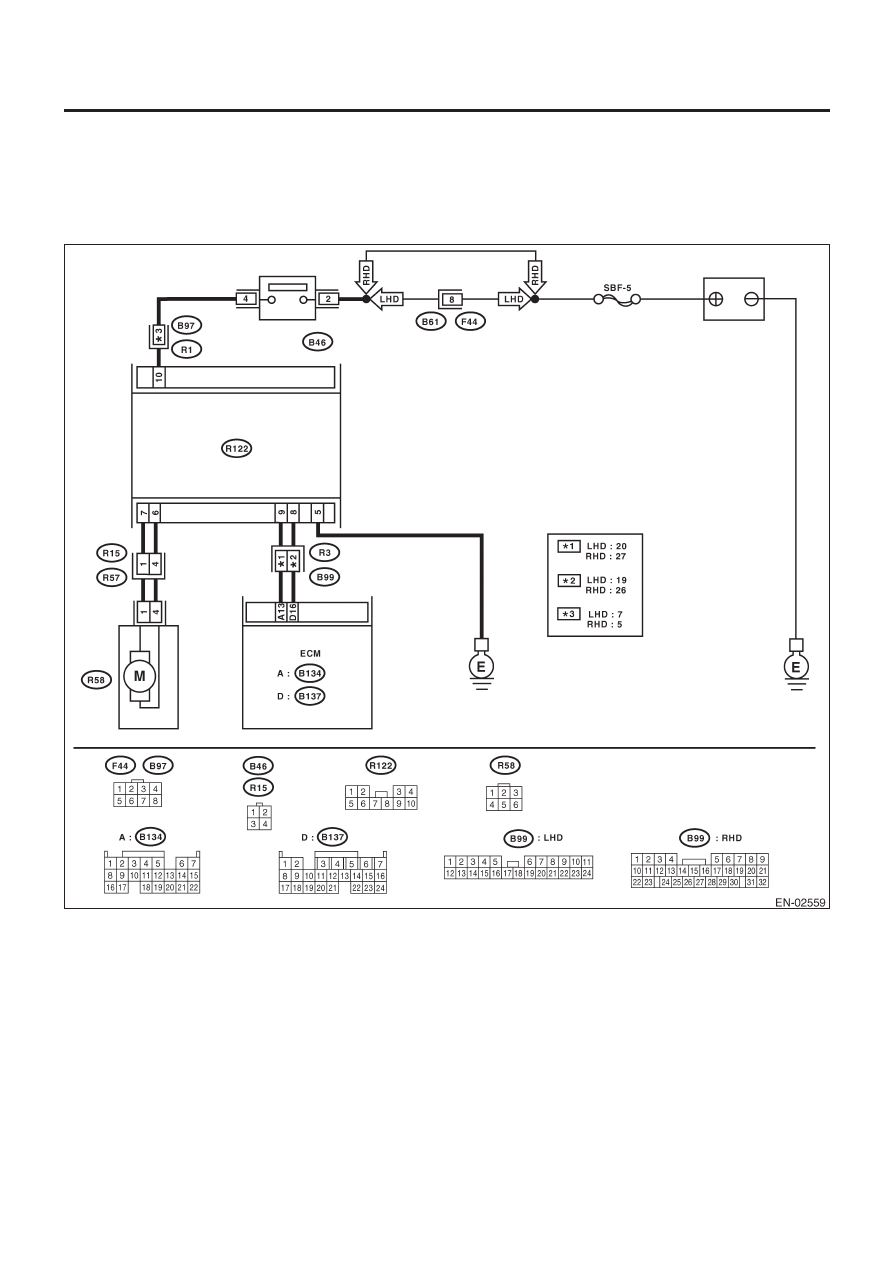

• ДИАГРАММА ПРОВОДКИ:

Реле топлив-
ного насоса

Узел управления

топливным насосом

Аккумулятор

Топ-
лив-
ный
насос

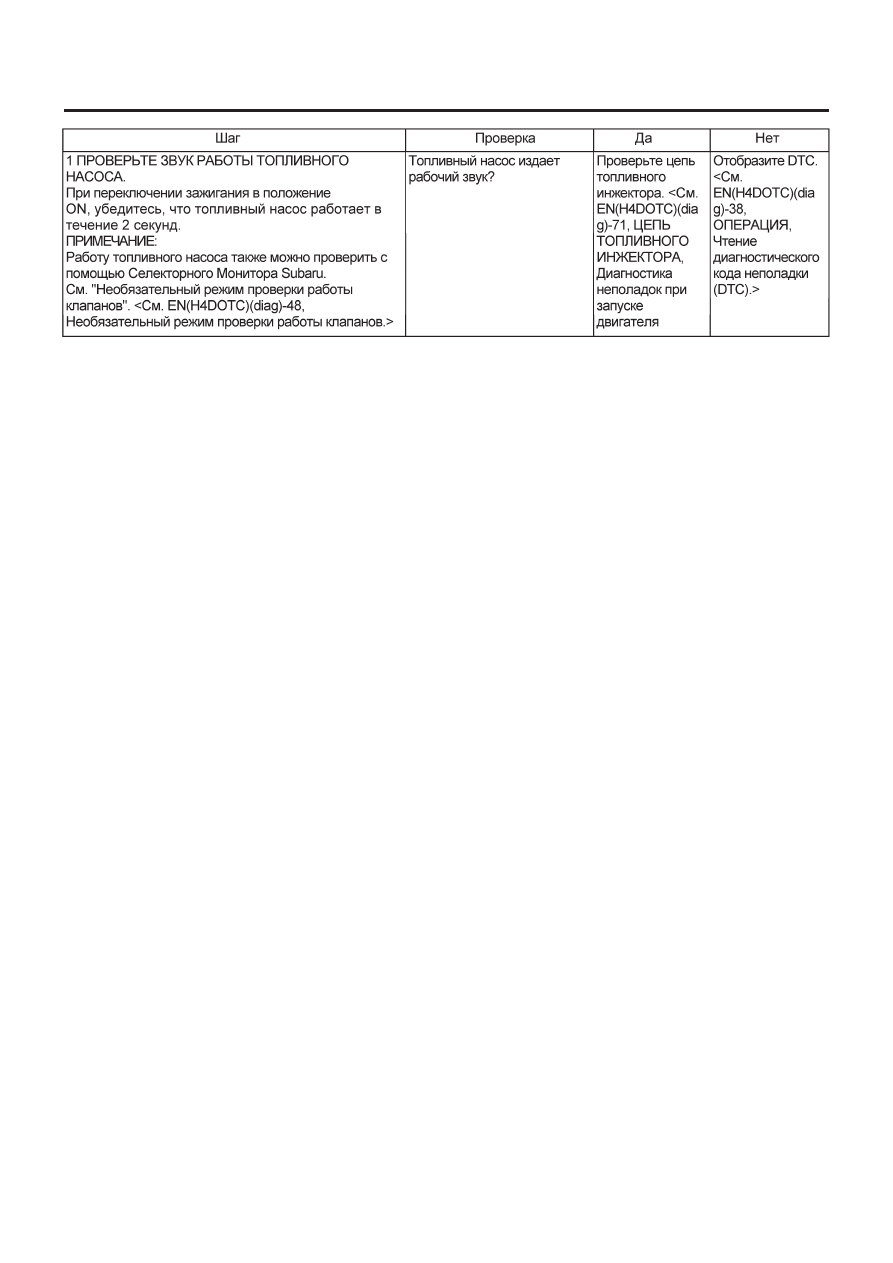

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-70

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-71

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F:   ЦЕПЬ ТОПЛИВНОГО ИНЖЕКТОРА

ОСТОРОЖНО:
• Проверяйте или ремонтируйте только неисправные детали.
• После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)(diag)-47, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

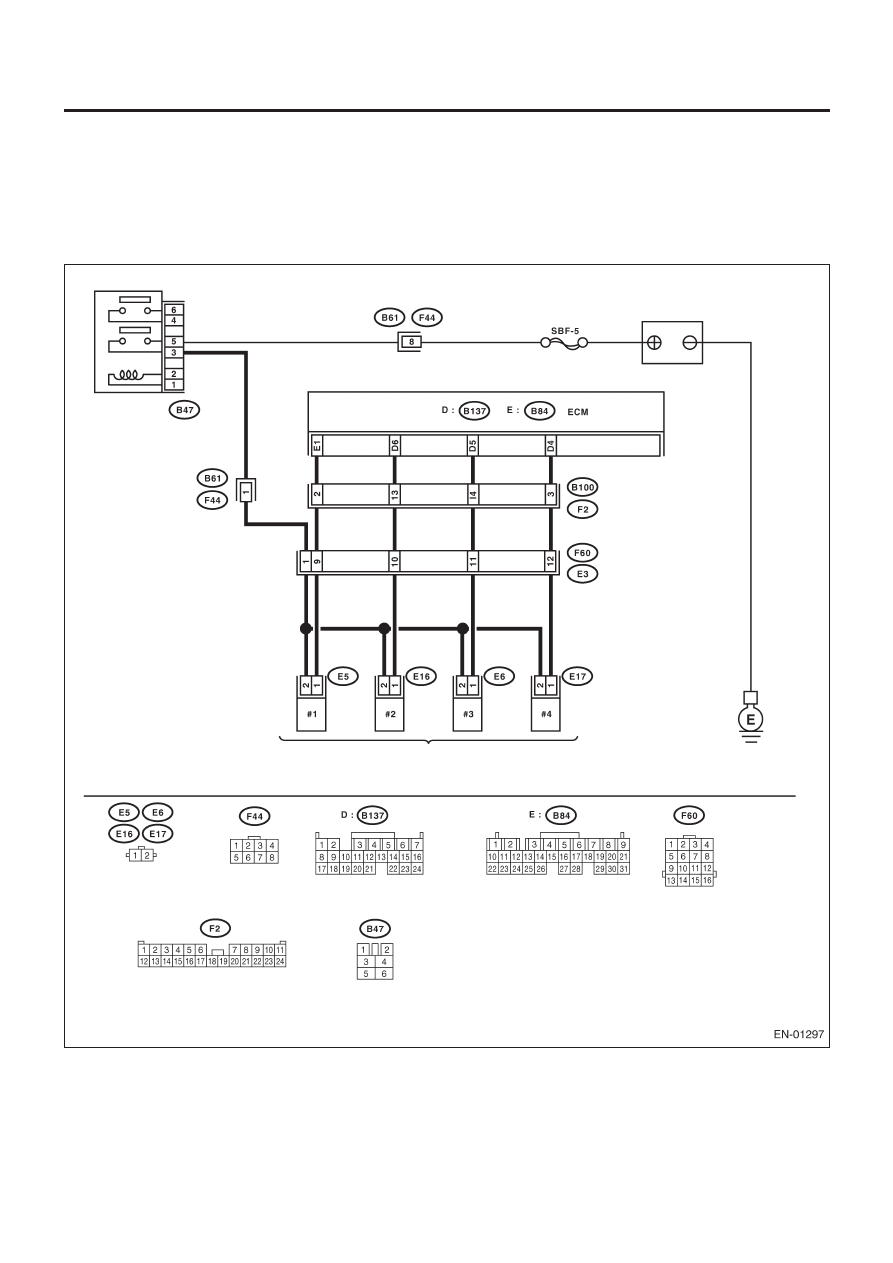

• ДИАГРАММА ПРОВОДКИ:
• Модель LHD

Топливные

инжекторы

Главное реле

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-72

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

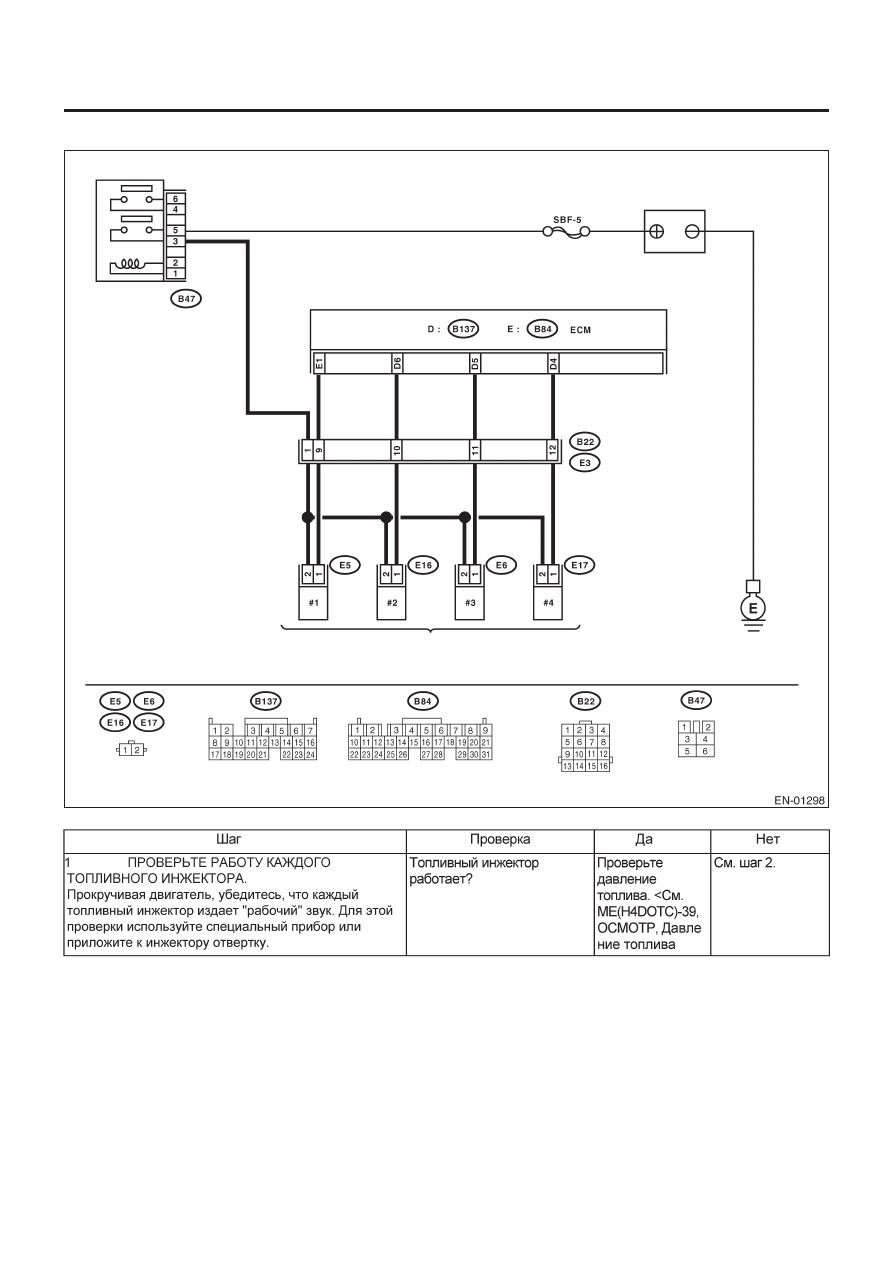

• Модель RHD

Топливные инжекторы

Главное реле

Аккумулятор
