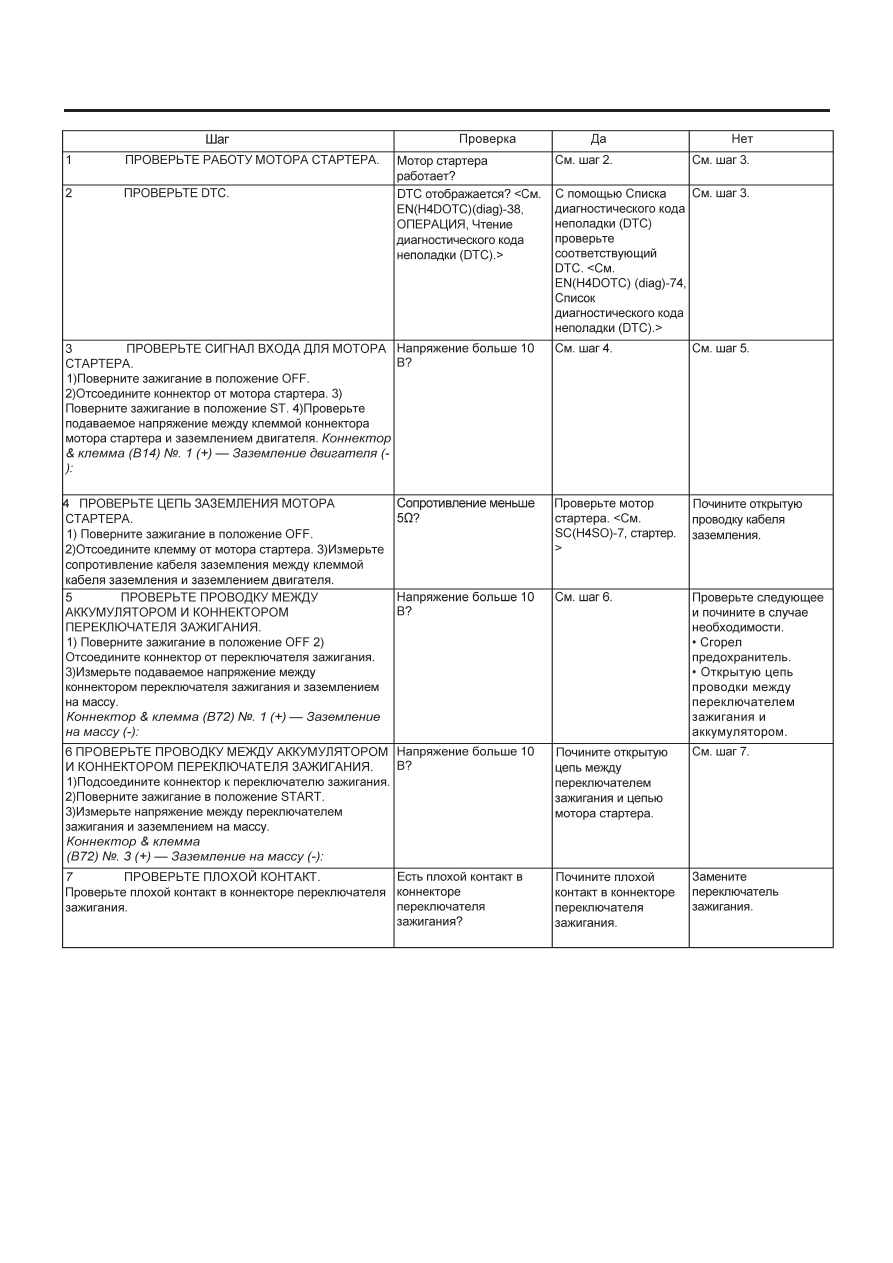

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-61

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-62

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

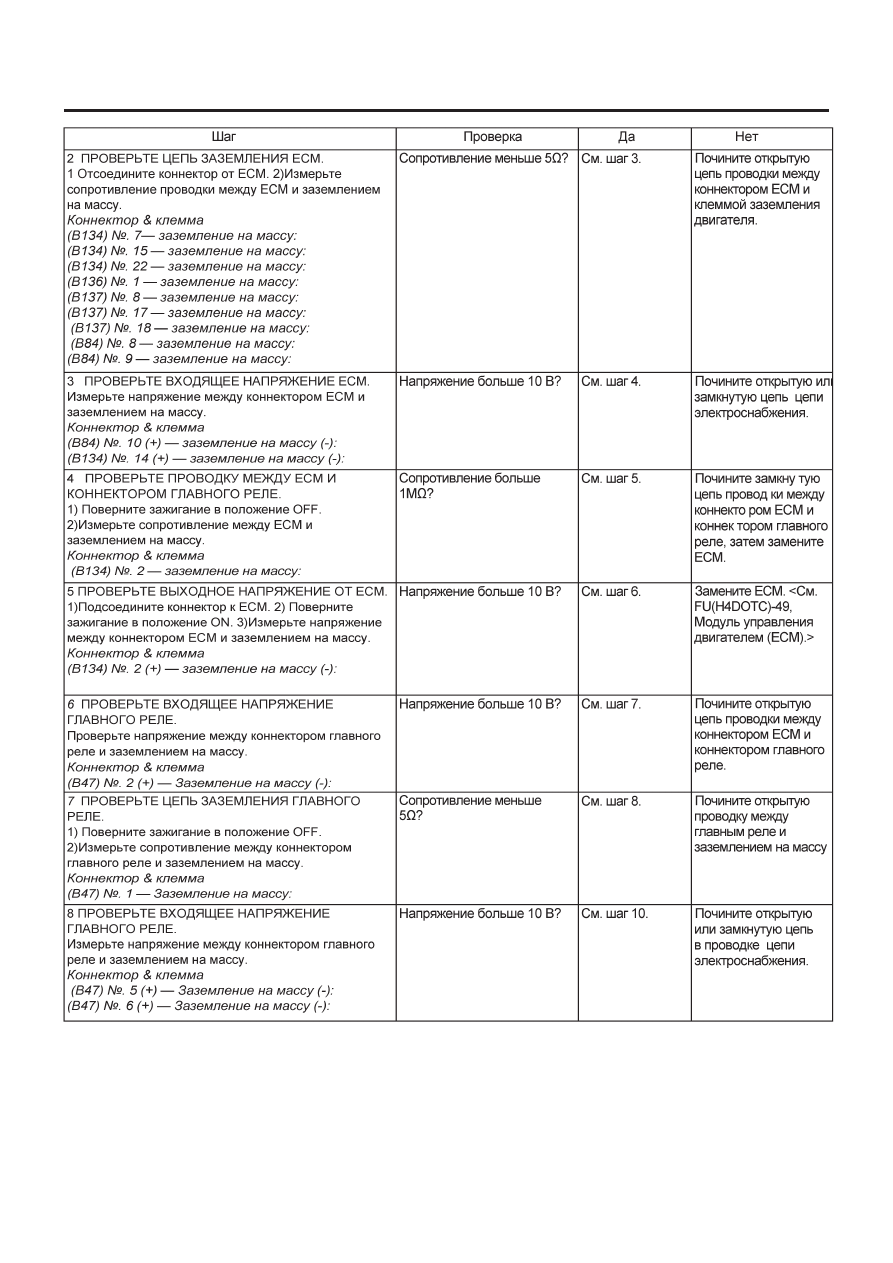

C: ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ И ЛИНИЯ ЗАЗЕМЛЕНИЯ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)(diag)-47, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

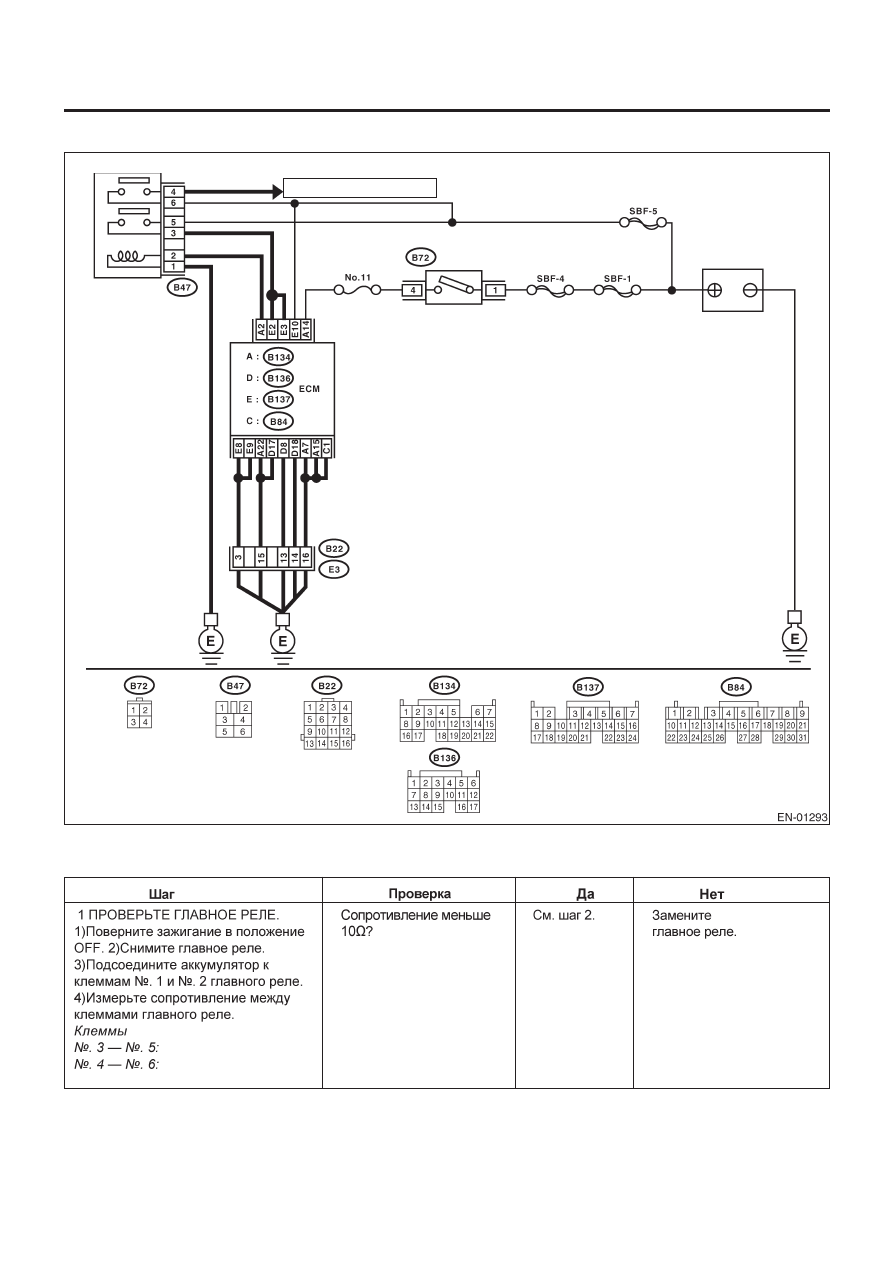

• ДИАГРАММА ПРОВОДКИ:
• Модель LHD

Переклю-
чатель за-
жигания

Главное реле

Аккумулятор

К переднему датчику кислорода (A/F)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-63

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

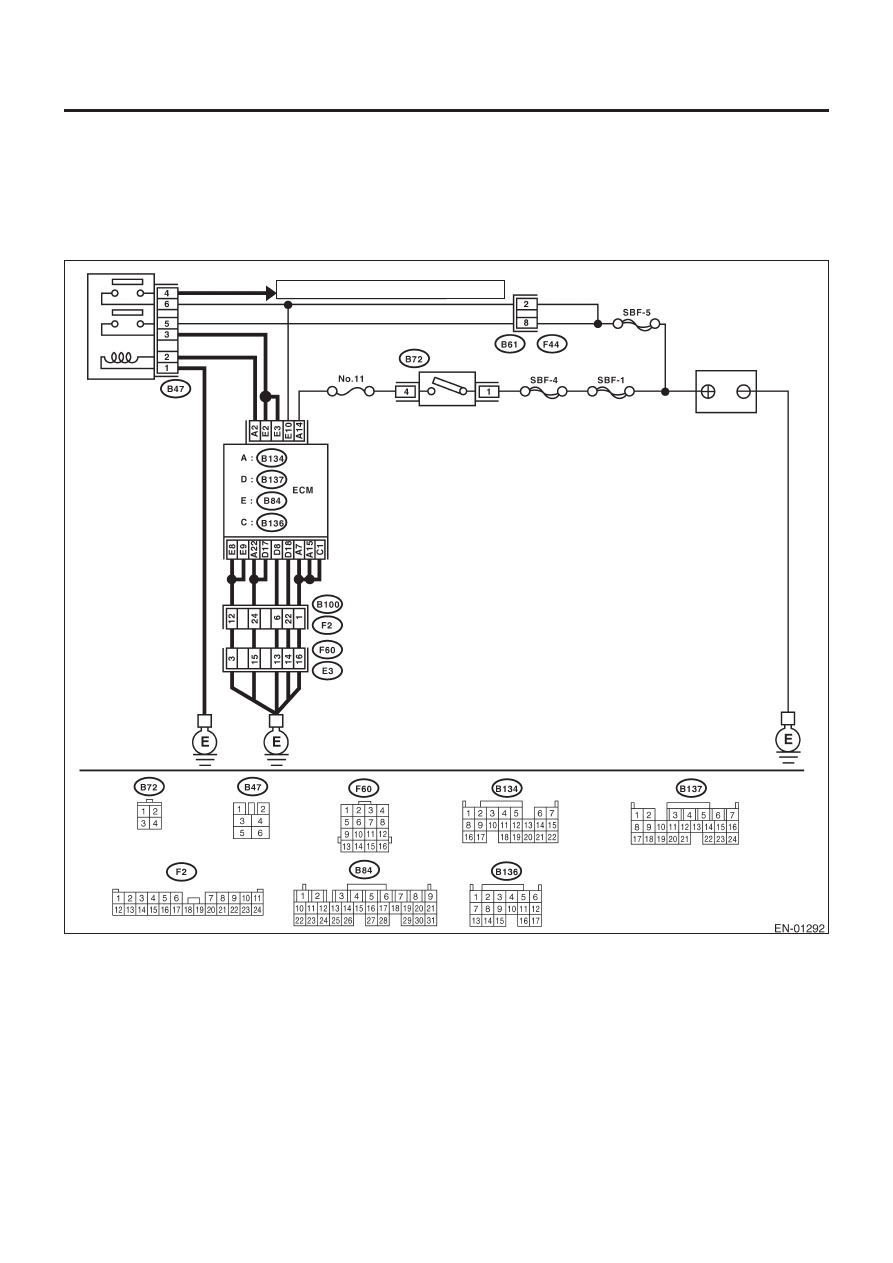

• Модель RHD

Переключатель
зажигания

Главное реле

Аккумулятор

Коннектор связи данных

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-64

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

1)Поверните зажигание в положение OFF. 2)Снимите главное
реле. 3)Подсоедините аккумулятор к клеммам №. 1 и №. 2
главного реле. 4)Измерьте сопротивление между клеммами
главного реле.
Клеммы
