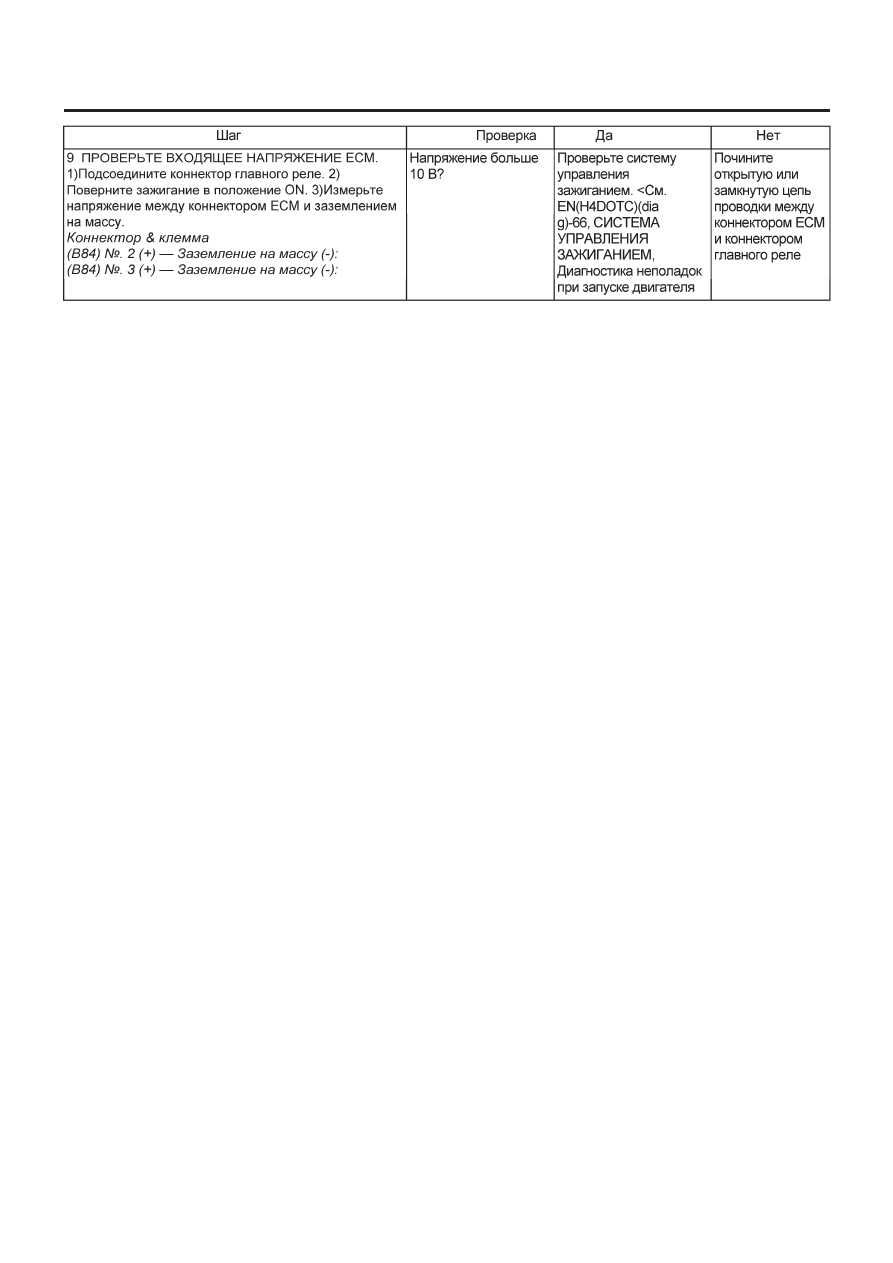

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-65

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-66

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)(diag)-47, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)(diag)-39, Режим осмотра.>.

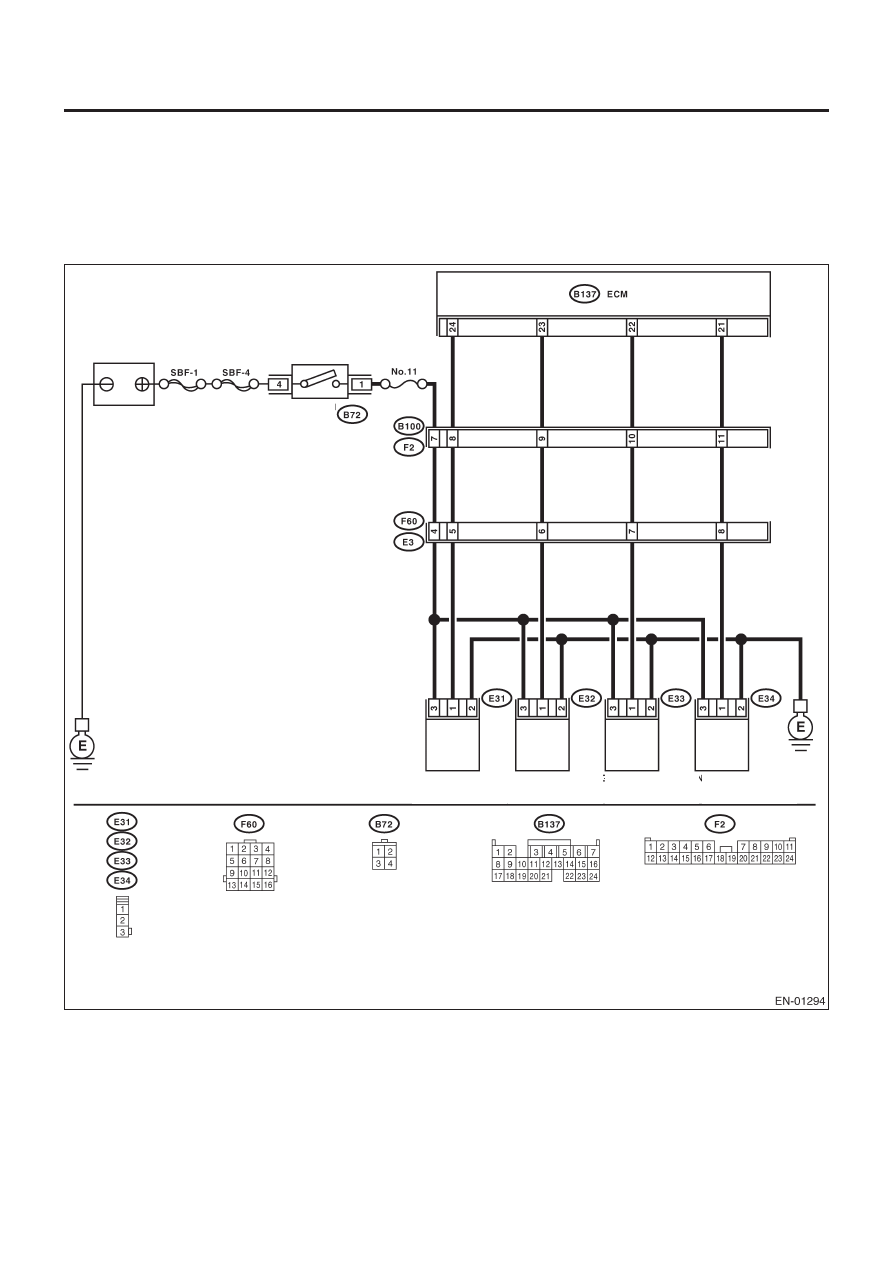

• ДИАГРАММА ПРОВОДКИ:
• Модель LHD

Переключатель
зажигания

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-67

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

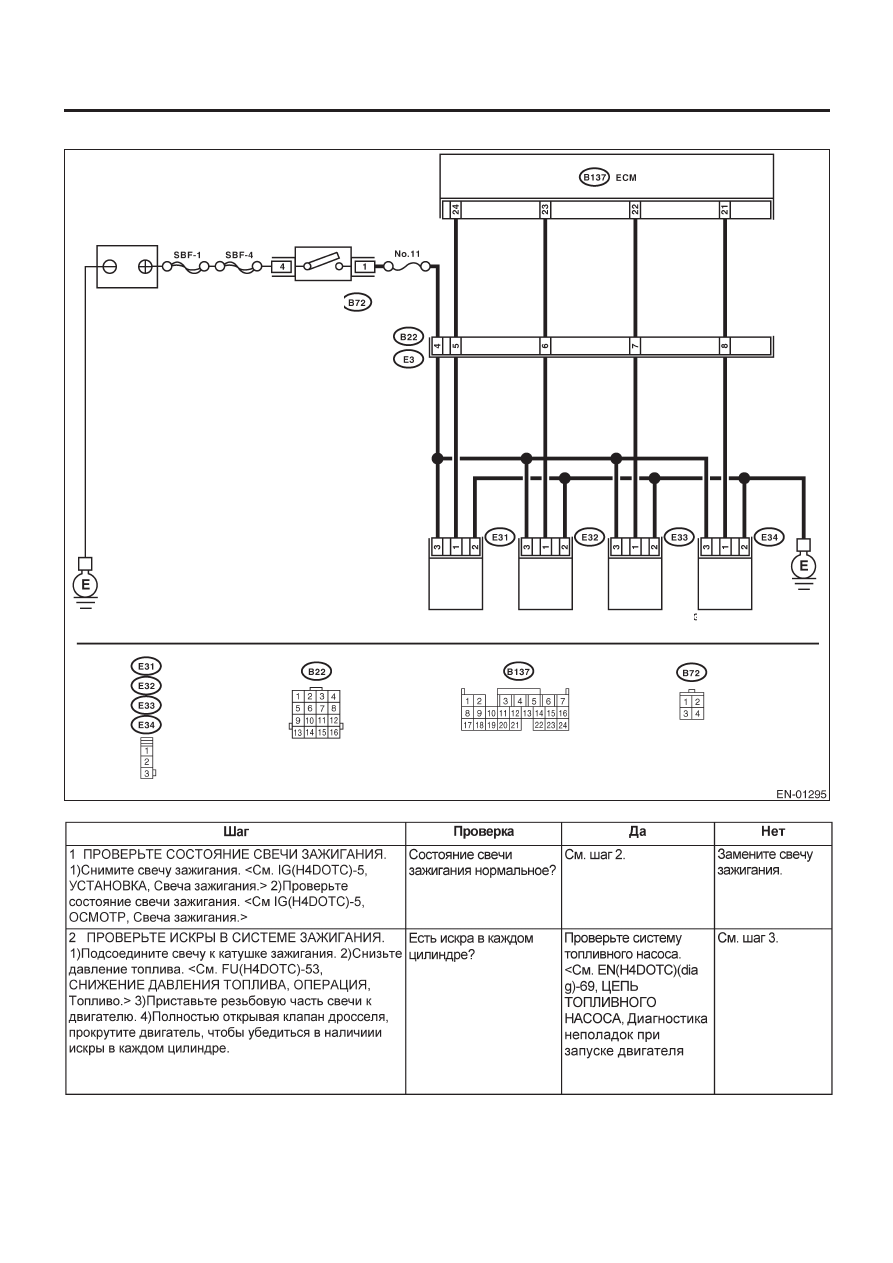

• Модель RHD

Переключатель
зажигания

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

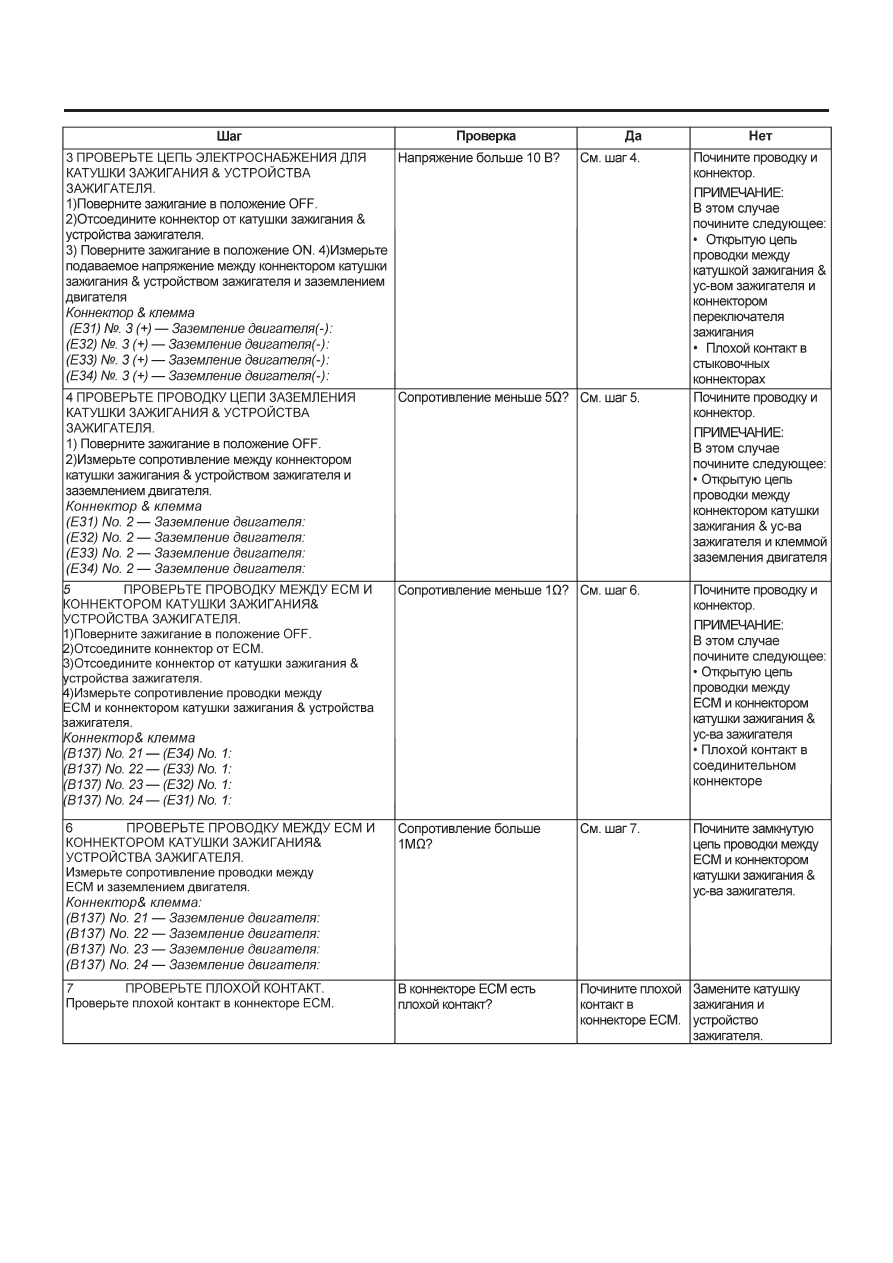

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)(diag)-68

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
