Subaru Impreza: двигатель H4DOTC. Руководство - часть 37

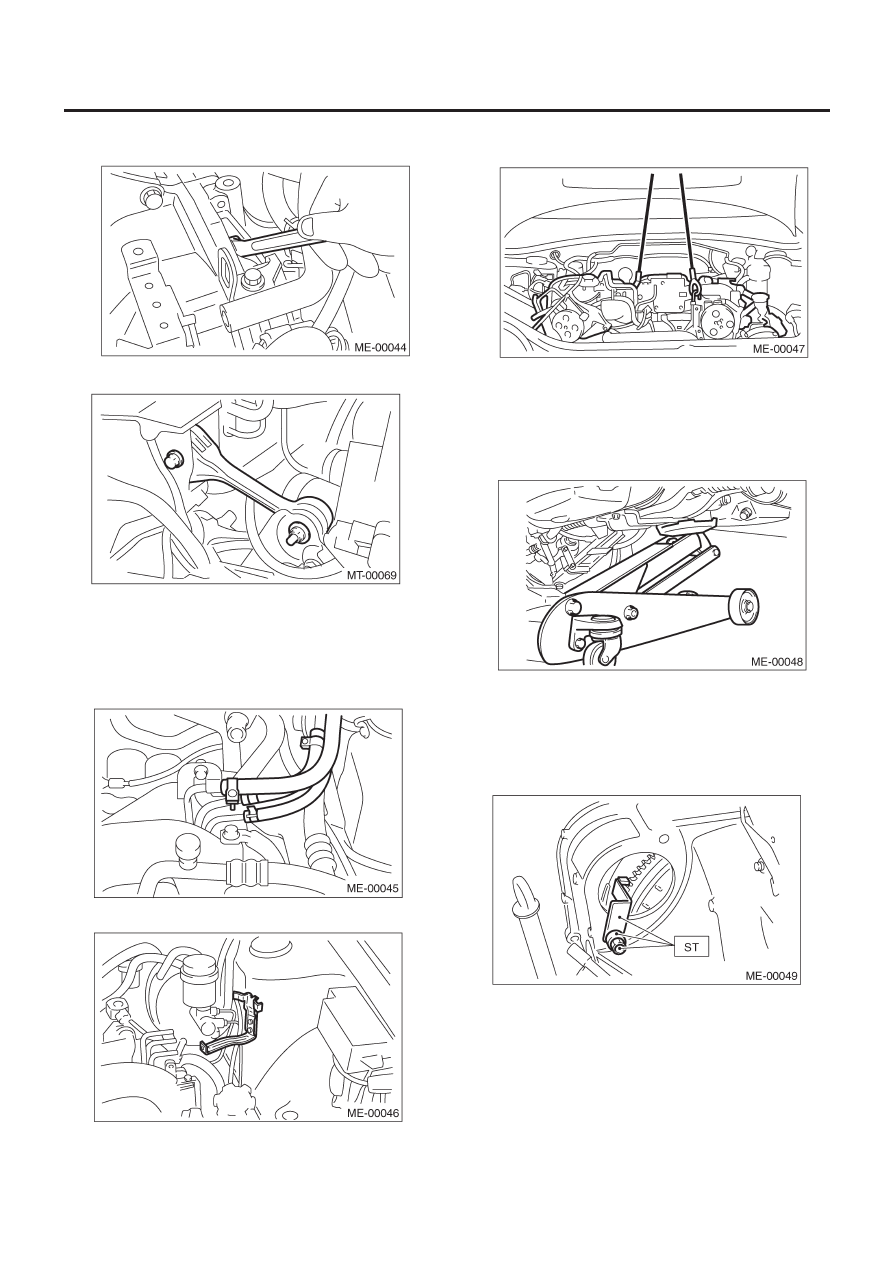

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTS)-47

МЕХАНИКА

(4)  Снимите другие болты, вращая двигатель при помощи

торцевого ключа.

22) Снимите продольный стопор.

23) Отсоедините шланг подачи топлива, возвратный шланг и
шланг испарения.

ПРИМЕЧАНИЕ:
• Слейте топливо из шланга в контейнер.
• Отсоединяйте шланг, обмотав его конец тряпкой, во избе-
жание пролива топлива.

24) Снимите топливный фильтр и скобу.

25) Поддержите двигатель подъемным устройством и прово-
лочными канатами.

26) Поддержите трансмиссию гаражным домкратом.

ПРИМЕЧАНИЕ:
До отделения двигателя от трансмиссии, проверьте, чтобы не
был пропущен никакой этап работ. Это очень важно для об-
легчения монтажа, а также потому что трансмиссия проседа-
ет под собственным весом.

27) Отделение двигателя от трансмиссии.

(1)  Снимите стартер. <См. SC(H4SO)-7, ДЕМОНТАЖ,

Стартер.>

(2)  Установите ST на муфту гидротрансформатора. (мо-

дель AT)

ST   498277200      СТОППЕРНЫЙ НАБОР

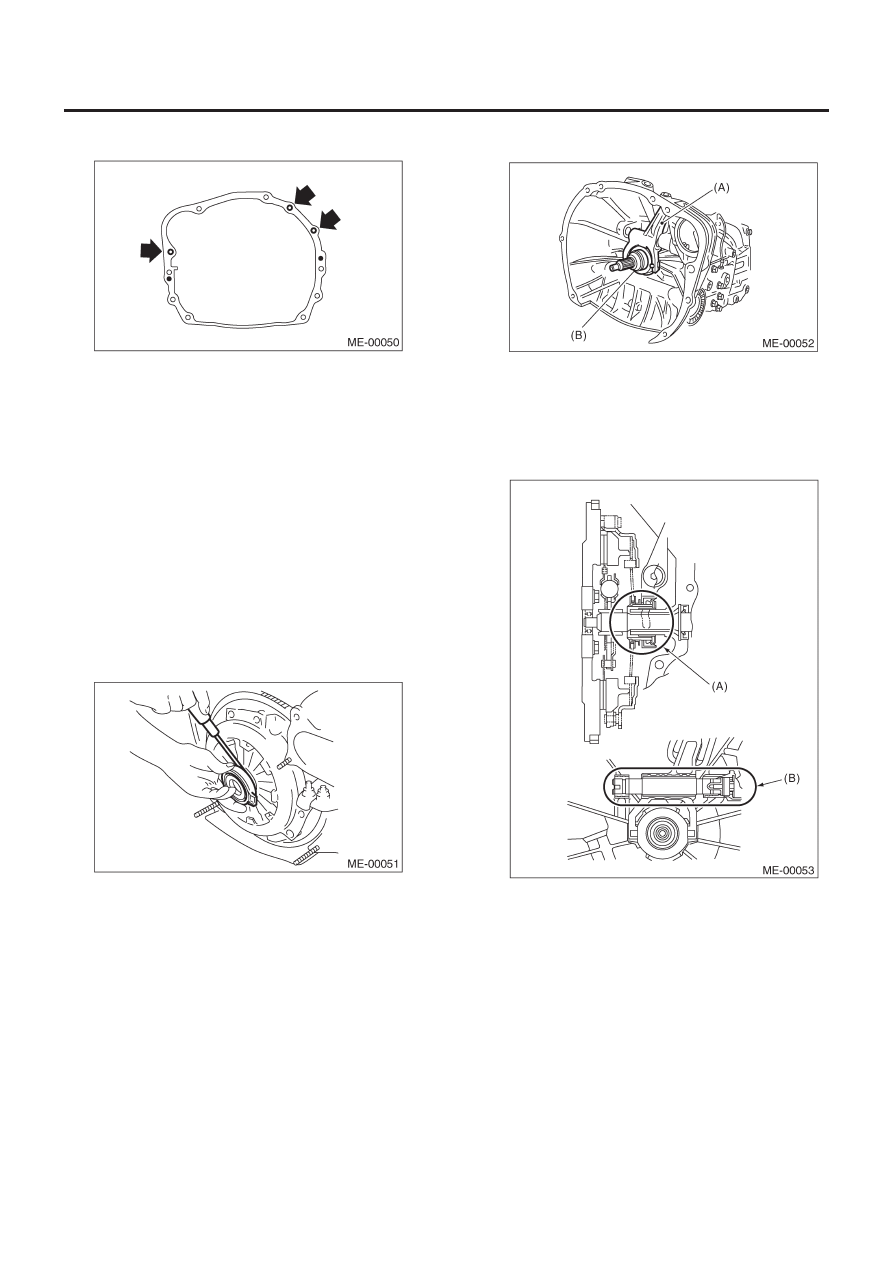

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTS)-48

МЕХАНИКА

(3)  Снимите болты, крепящие правую верхнюю часть

трансмиссии к двигателю.

28) Снимите двигатель с автомобиля.

(1)  Немного поднимите двигатель.
(2)  Поднимите трансмиссию гаражным домкратом.
(3)  Двигайте двигатель в горизонтальном направлении,

пока главный вал не выйдет из крышки муфты.

(4)  Медленно выньте двигатель из двигательного отсека.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить прилегающие детали
или панели кузова коленчатым шкивом, измерителем давле-
ния масла и т.д.

29) Снимите передние резиновые подушки.

B:  УСТАНОВКА

1) Установите вилку выжима и подшипник на трансмиссию.
(модель MT)

(1)  Выньте подшипник высвобождения из крышки муфты с

помощью отвертки с плоским наконечником.

(2)  Установите подшипник высвобождения на трансмиссию.

(3)  Установите вилку выжима на ушко подшипника высво-

бождения.

(A) Вилка

выжима

(B) Подшипник

выжима

(4)  Нанесите смазку на указанные места.

• Шлица: FX2200
• Вал: SUNLIGHT 2

(A) Шлица

(FX2200)

(B)  Вал (SUNLIGHT 2)

(5)  Вставьте вал вилки выжима в вилку выжима.

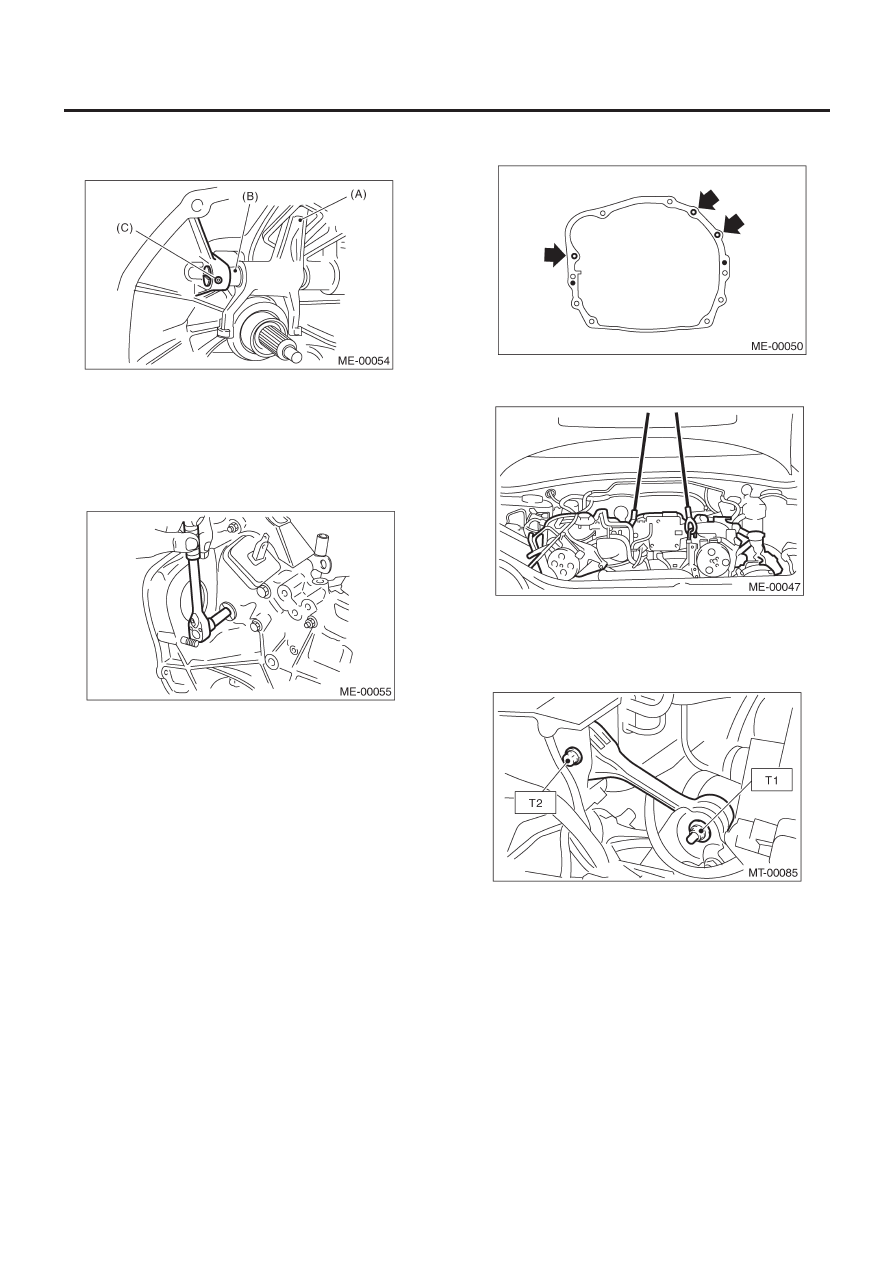

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTS)-49

МЕХАНИКА

ОСТОРОЖНО:
Убедитесь в том, что запорная часть вала вилки выжима
контактирует с пружиным фиксатором.

(A) Вилка

выжима

(B) Вал

высвобождения

(C) Пружинный

фиксатор

(6) Затяните

заглушку.

Момент затяжки:

44 Н-м (4.5 кгс-м, 32.5 ft-lb)

2) Установите передние резиновые подушки на двигатель.

Момент затяжки:

35 Н-м (3.6 кгс-м, 25.8 ft-lb)

3) Поставьте двигатель на трансмиссию.

(1)  Установите двигатель в моторный отсек и сопоставьте

его с трансмиссией.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить прилегающие детали
или панели кузова коленчатым шкивом, измерителем давле-
ния масла и т.д.

(2)  Нанесите небольшое количество смазки на шлицы

главного вала. (модель MT)

4) Затяните болты, крепящие правую верхнюю часть транс-
миссии к двигателю.

Момент затяжки:

50 Н-м (5.1 кгс-м, 36.9 ft-lb)

5) Уберите подъемное устройство и проволочные канаты.
6) Уберите гаражный домкрат.

7) Установите продольный стопор.

Момент затяжки:

T1: 50 Н-м (5.1 кгс-м, 37 ft-lb)
T2: 58 Н-м (5.9 кгс-м, 43 ft-lb)

8) Снимите ST с коробки муфты гидротрансформатора. (мо-
дель AT)

ПРИМЕЧАНИЕ:
При снятии ST следите за тем, чтобы  не уронить ST в короб-
ку муфты гидротрансформатора.

ST   498277200      СТОППЕРНЫЙ НАБОР

9) Поставьте стартер. <См. SC(H4SO)-7, УСТАНОВКА, Стартер.>
10) Установите муфту гидротрансформатора на ведущий
диск. (модель AT)

(1)  Затяните болты, крепящие муфту гидротрансформато-

ра на ведущем диске.

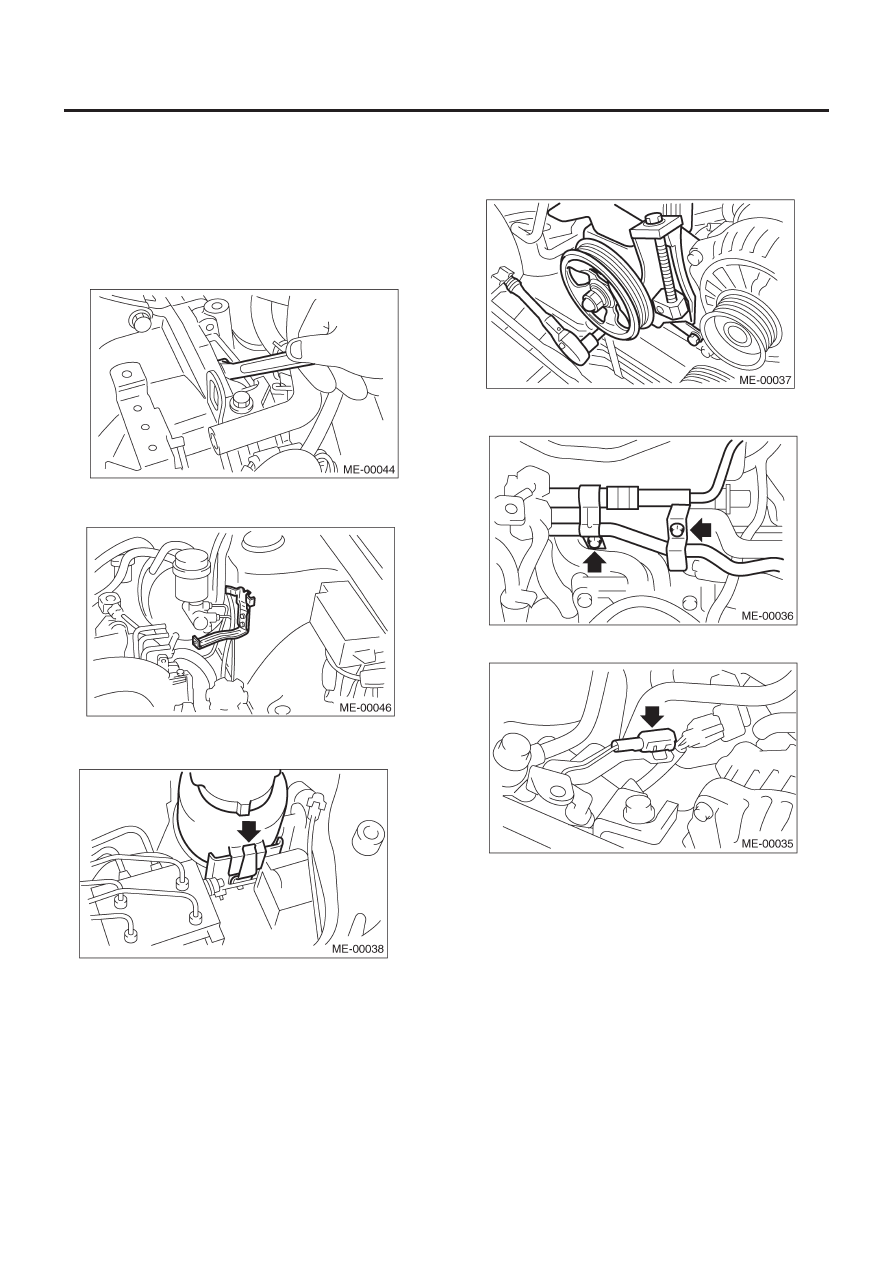

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTS)-50

МЕХАНИКА

(2)  Затяните другие болты, вращая двигатель с помощью ST.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить болты в корпус муфты
гидротрансформатора.

ST   499977300      КЛЮЧ ШКИВА КОЛЕНВАЛА

Момент затяжки:

25 Н-м (2.5 кгс-м, 18.1 ft-lb)

(3)

Поставьте заглушку в сервисное отверстие.

11) Установите топливный фильтр и скобу.

12) Установите насос усилителя руля на скобу.

(1)  Установите бачок усилителя руля на скобу.

(2)  Установите насос усилителя руля.

Момент затяжки:

20.1 Н-м (2.05 кгс-м, 14.8 ft-lb)

(3)  Установите скобу трубки усилителя руля на впускной

коллектор RH.

(4)  Подсоедините коннектор переключателя усилителя руля.

(5)  Установите передний клиновидный ремень и отрегули-

руйте его. <См. ME(H4DOTC)-54, ПЕРЕДНИЙ РЕМЕНЬ,
УСТАНОВКА, Клиновидный ремень.>

13) Поднимите автомобиль.
14) Затяните гайки, крепящие нижнюю часть трансмиссии к
двигателю.
