Subaru Impreza: двигатель H4SO. Руководство - часть 55

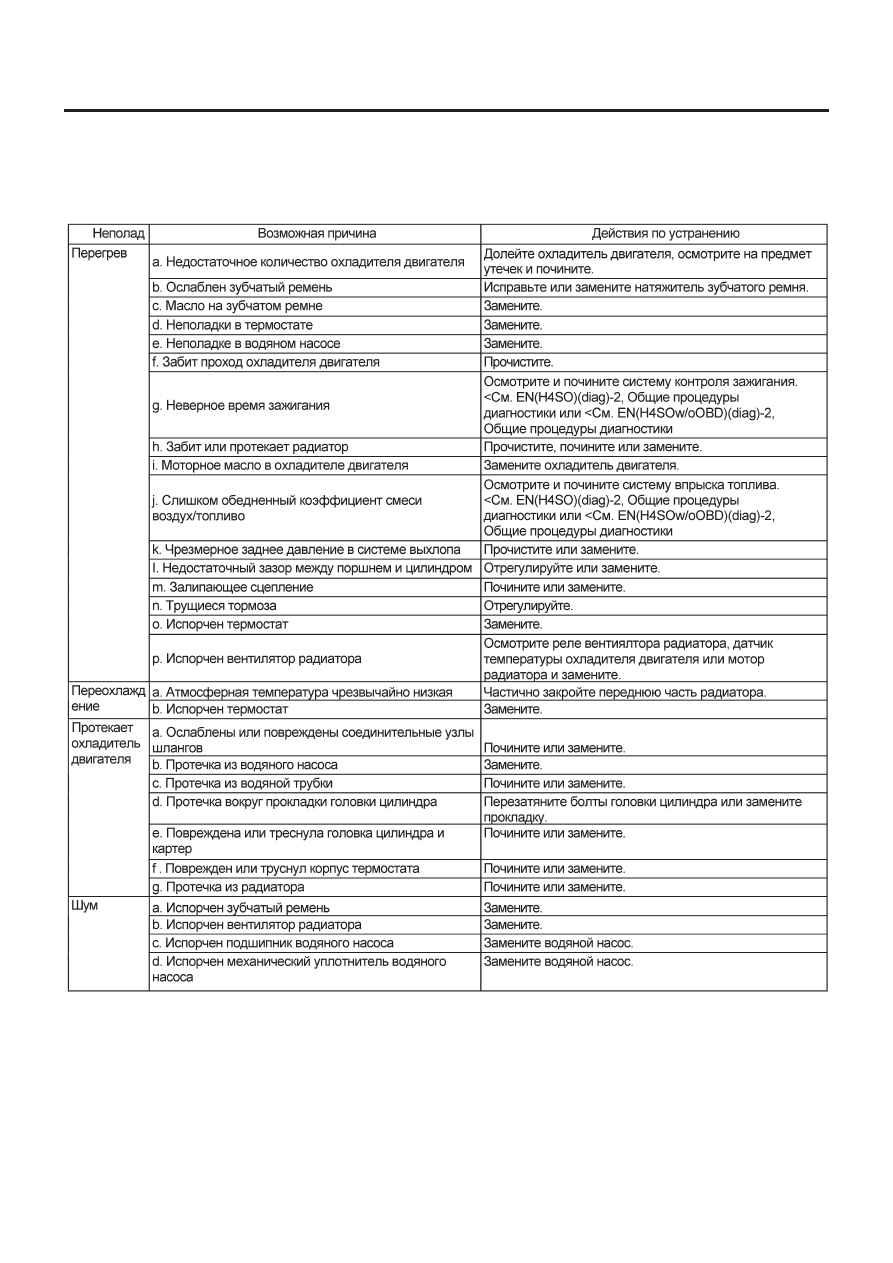

ОБЩИЕ НЕПОЛАДКИ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

CO(H4SO)-26

ОХЛАЖДЕНИЕ

12. Общие неполадки

системы охлаждения двигателя

A:  ОСОМТР

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система давления масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3.  Моторное масло  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

4.  Масляный насос  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

5.  Масляный картер и фильтр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

6.  Переключатель давления масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

7.  Фильтр моторного масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

8.  Общие неполадки системы смазки двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

СМАЗКА

LU(H4SO)

Стр.

ОБЩЕЕ ОПИСАНИЕ

LU(H4SO)-2

СМАЗКА

1. Общее описание

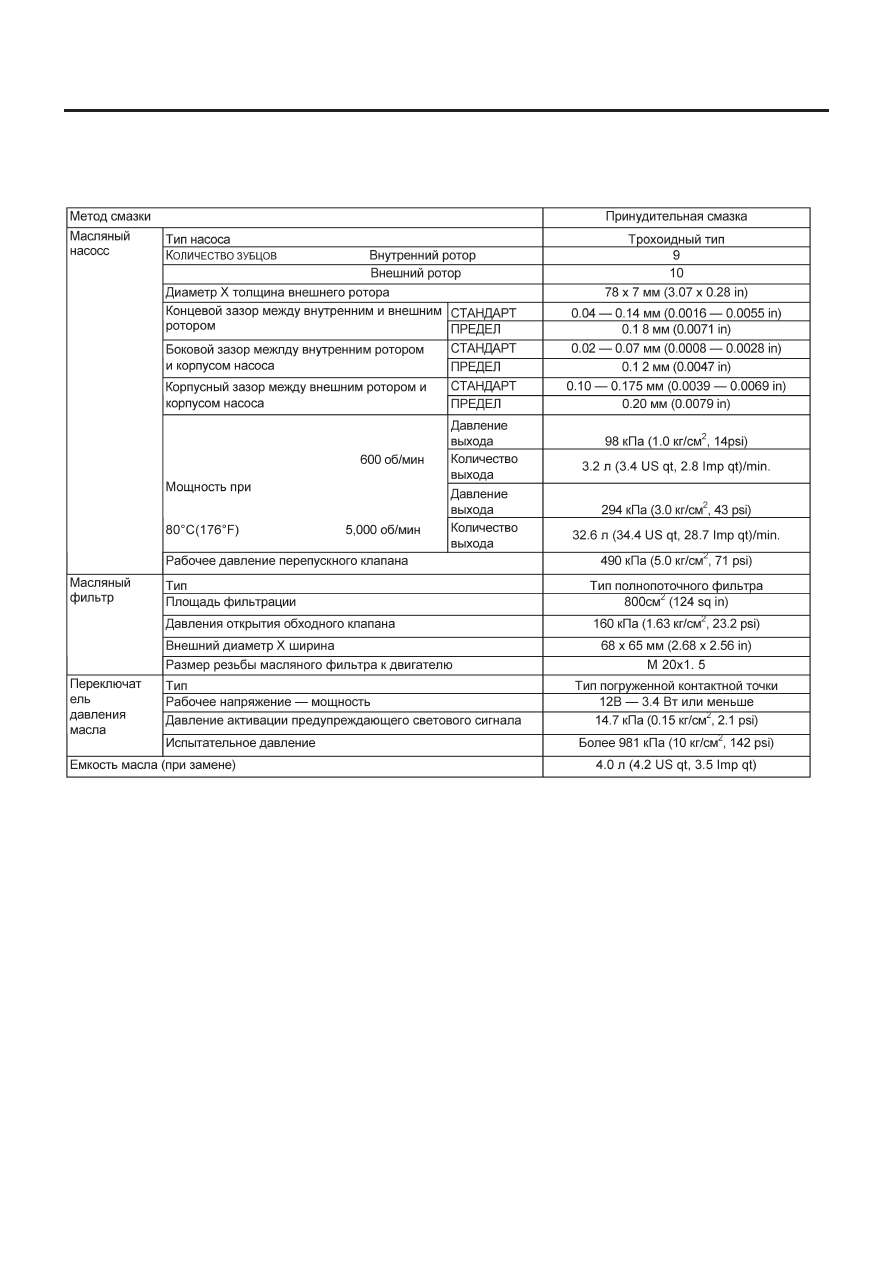

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

LU(H4SO)-3

СМАЗКА

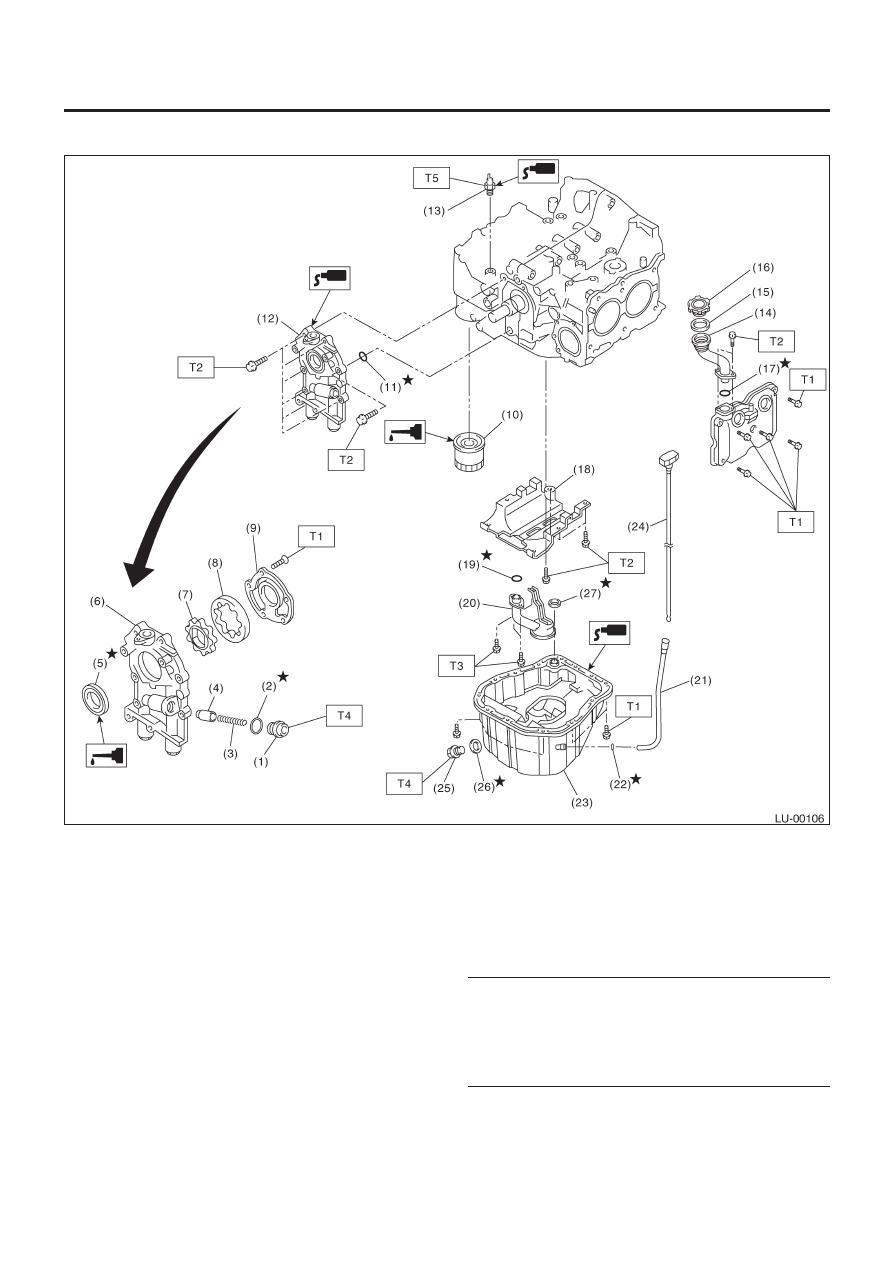

(1) Заглушка
(2) Прокладка
(3)  Пружина перепускного клапана
(4) Перепускной

клапан

(5) Сальник
(6)  Корпус масляного насоса
(7) Внутренний

ротор

(8) Внешний

ротор

(9)  Крышка масляного насоса
(10) Масляный фильтр
(11) Кольцевой уплотнитель
(12)  Устройство масляного насоса
(13) Переключатель давления масла
(14)  Патрубок масляного фильтра
(15) Кольцевой уплотнитель
(16)  Заливная крышка масла
(17) Кольцевой уплотнитель
(18) Лист водоотделителя
(19) Кольцевой уплотнитель

(20) Масляная сетка
(21) Направляющая измерителя уровня масла
(22) Кольцевой уплотнитель
(23) Поддон картера
(24) Измеритель уровня масла
(25) Сливная заглушка
(26) Металлическая прокладка
(27) Прокладка

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5(0.5,3.6)

T2:

6.4(0.65,4.7)

T3:

10 (1.0, 7.2)

T4:

44(4.5,32.5)

T5:

25(2.5, 18.1)

B: КОМПОНЕНТ
