КРЫШКА РАДИАТОРА

CO(H4SO)-22

ОХЛАЖДЕНИЕ

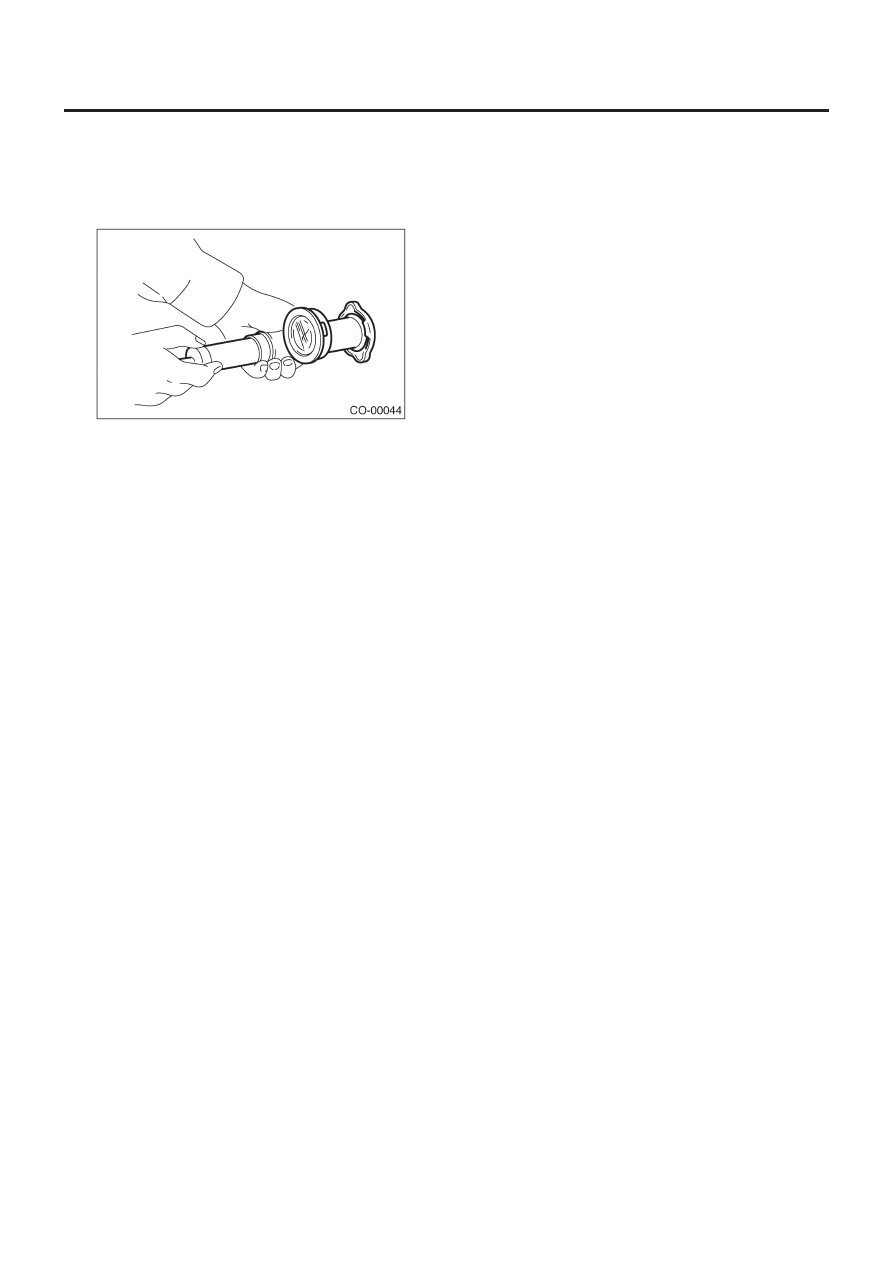

8. Крышка радиатора

A:  ОСМОТР

1) Прикрепите крышку радиатора к тестеру.

2) Усиливайте давление до тех пор, пока стрелка на измери-
теле тестера не остановится. Крышка радиатора работает
правильно, если она держит сервисное предельное давление
в течение 5-6 секунд.

Стандартное давление:

93 — 123 кПа (0.95 — 1.25 кг/см

2

, 14 — 18 psi)

Сервисное предельное давление:

83 кПа (0.85 кг/см

2

, 12 psi)

ОСТОРОЖНО:
Не забудьте заблаговременно удалить с крышки ржав-
чину и инородные материалы, в противном случае ре-
зультаты теста на давление будут неправильными.

ГЛАВНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-23

ОХЛАЖДЕНИЕ

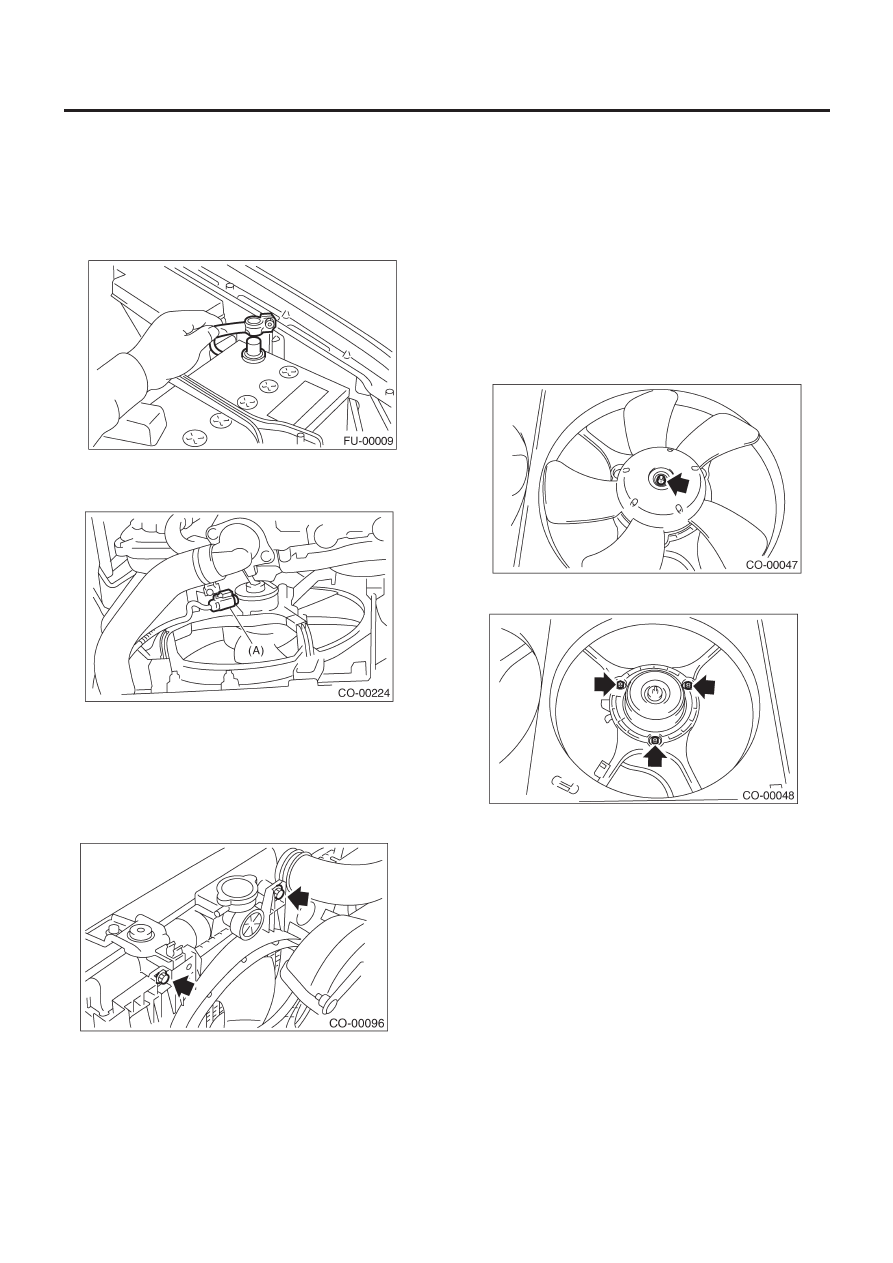

9. Главный вентилятор радиатора

и мотор вентилятора

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Поднимите автомобиль.
4) Снимите поддон.
5) Отсоедините коннектор мотора главного вентилятора (A).

6) Снимите шланг ATF с зажима устройства мотора главного
вентилятора радиатора. (модель AT)
7) Опустите автомобиль.
8) Отсоедините шланг перелива.
9) Снимите расширительный бачок. <См. CO(H4SO)-25, ДЕ-
МОНТАЖ, Расширительный бачок.>
10) Снимите болты, крепящие кожух главного вентилятора
радиатора к радиатору.

11) Снимите устройство мотора вентилятора радиатора.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
• Если установка устройства мотора главного вентилятора
радиатора вызывает сложности,  то сначала ослабьте болты,
крепящие устройство мотора вспомогательного вентилятора
радиатора.
• Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-3, КОМПОНЕНТ, Общее описание.>

C:  РАЗБОРКА

1) Снимите гайку, крепящую сам вентилятор на мотор венти-
лятора и кожух.

2) Снимите болты, устанавливающие мотор вентилятора.

D: СБОРКА

Соберите в порядке, обратном разборке.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-3, КОМПОНЕНТ, Общее описание.>

ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4SO)-24

ОХЛАЖДЕНИЕ

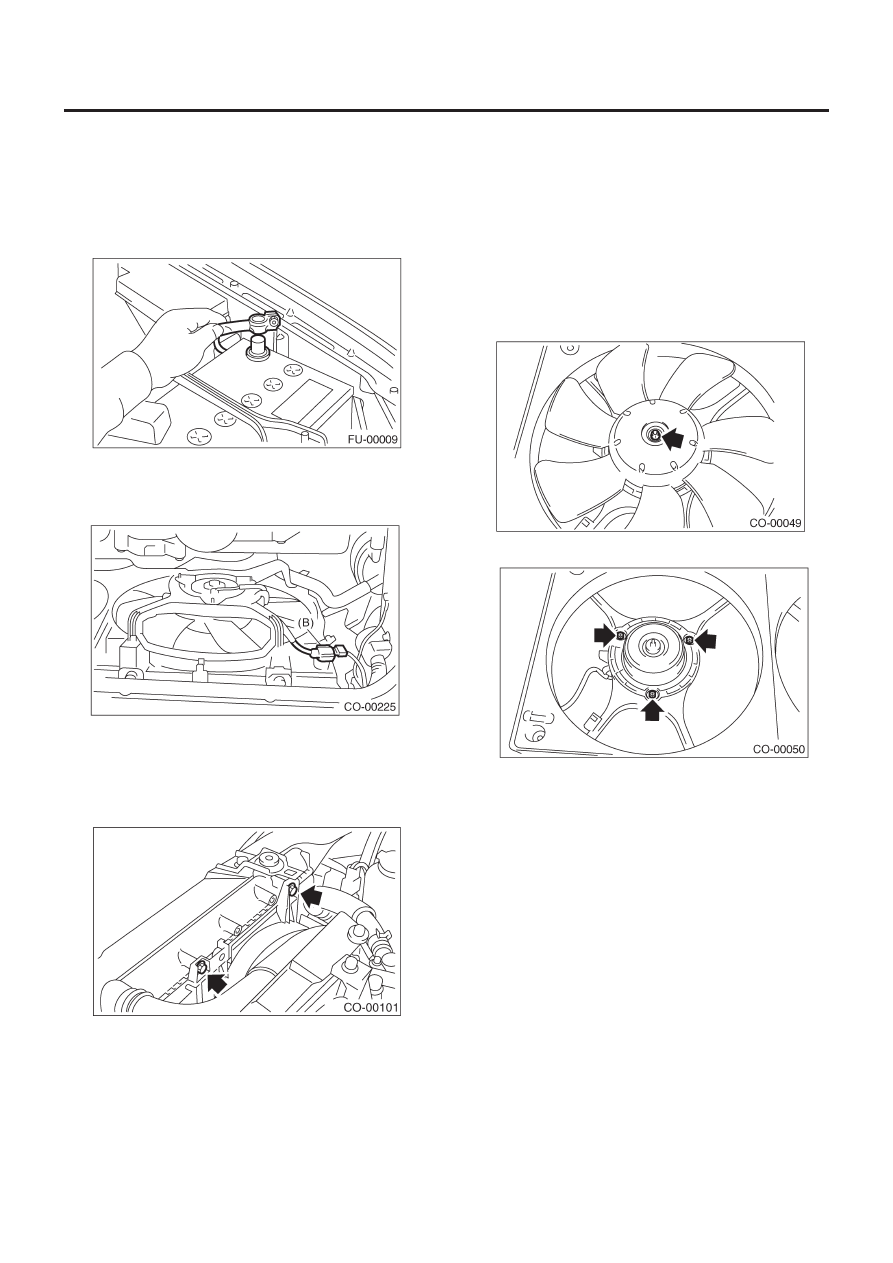

10. Вспомогательный вентилятор

радиатора и мотор вентилятора

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Поднимите автомобиль.
4) Снимите поддон.
5) Отсоедините коннектор мотора вспомогательного венти-
ялтора (B).

6) Снимите шланг ATF с зажима устройства мотора вспомога-
тельного вентилятора радиатора. (модель AT)
7) Опустите автомобиль.
8) Снимите патрубок забора воздуха. (модель 2.5 L)
9) Снимите болты, крепящие кожух вспомогательного венти-
лятора радиатора к радиатору.

10) Снимите устройство мотора вспомогательного вентиял-
тора радиатора через низ автомобиля.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-3, КОМПОНЕНТ, Общее описание.>

C:  РАЗБОРКА

1) Снимите зажим, крепящий коннектор мотора на кожухе.
2) Снимите гайку, крепящую сам вентилятор на моторе вен-
тилятора.

3) Снимите болты, крепящие мотор вентилятора на кожухе.

D: СБОРКА

Соберите в порядке, обратном разборке.

ПРИМЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПОНЕНТ.<См.
CO(H4SO)-3, КОМПОНЕНТ, Общее описание.>

РАСШИРИТЕЛЬНЫЙ БАЧОК

CO(H4SO)-25

ОХЛАЖДЕНИЕ

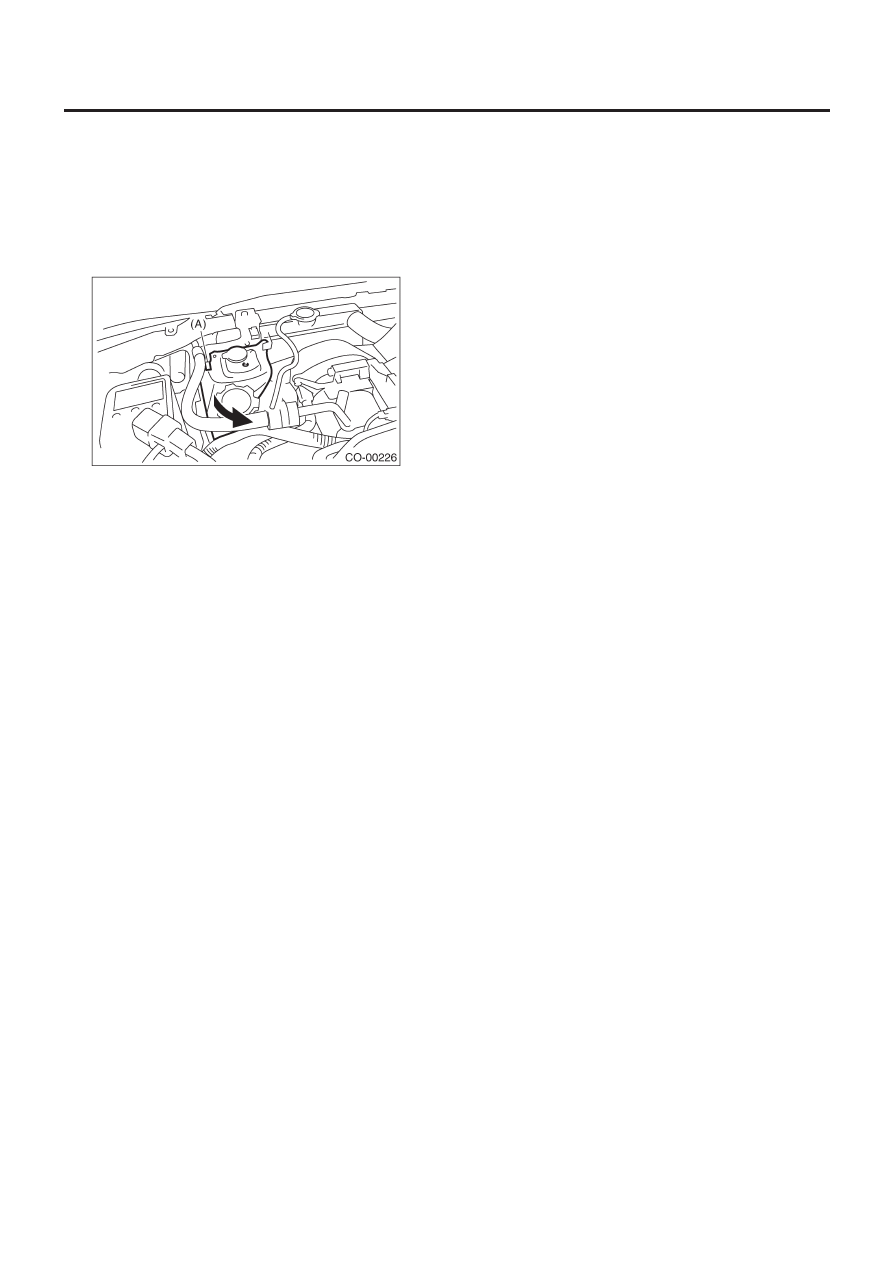

11. Расширительный бачок

A:  ДЕМОНТАЖ

1) Отсоедините шланг перелива от заливной горловины ра-
диатора.
2) Нажимая на собачку (A), снимите расширительный бачок,
нажимая в направлении, указанном стрелкой.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

C: ОСМОТР

Убедитесь в том, что уровень охладителя двигателя находит-
ся между отметками FULL и LOW.
