OM600 ENGINE COOLING 1D3 -- 15

DAEWOO MY_2000

Removal & Installation Procedure

Cooling Fan Shroud
1. Remove the radiator deaeration hose and tube.

Installation Notice

Tightening Torque

3--7 N∙m (27--62 lb-in)

2. Check the shroud.
3. Installation should follow the removal procedure in

the reverse order.

Coolant Sub--Tank
1. Drain the coolant from radiator.
2. Remove the each hose.
3. Loosen the mounting bolt of sub--tank and remove

the coolant sub--tank.
Installation Notice

Tightening Torque

3--7 N∙m (27--62 lb-in)

4. Installation should follow the removal procedure in

the reverse order.

1D3 -- 16 OM600 ENGINE COOLING

DAEWOO MY_2000

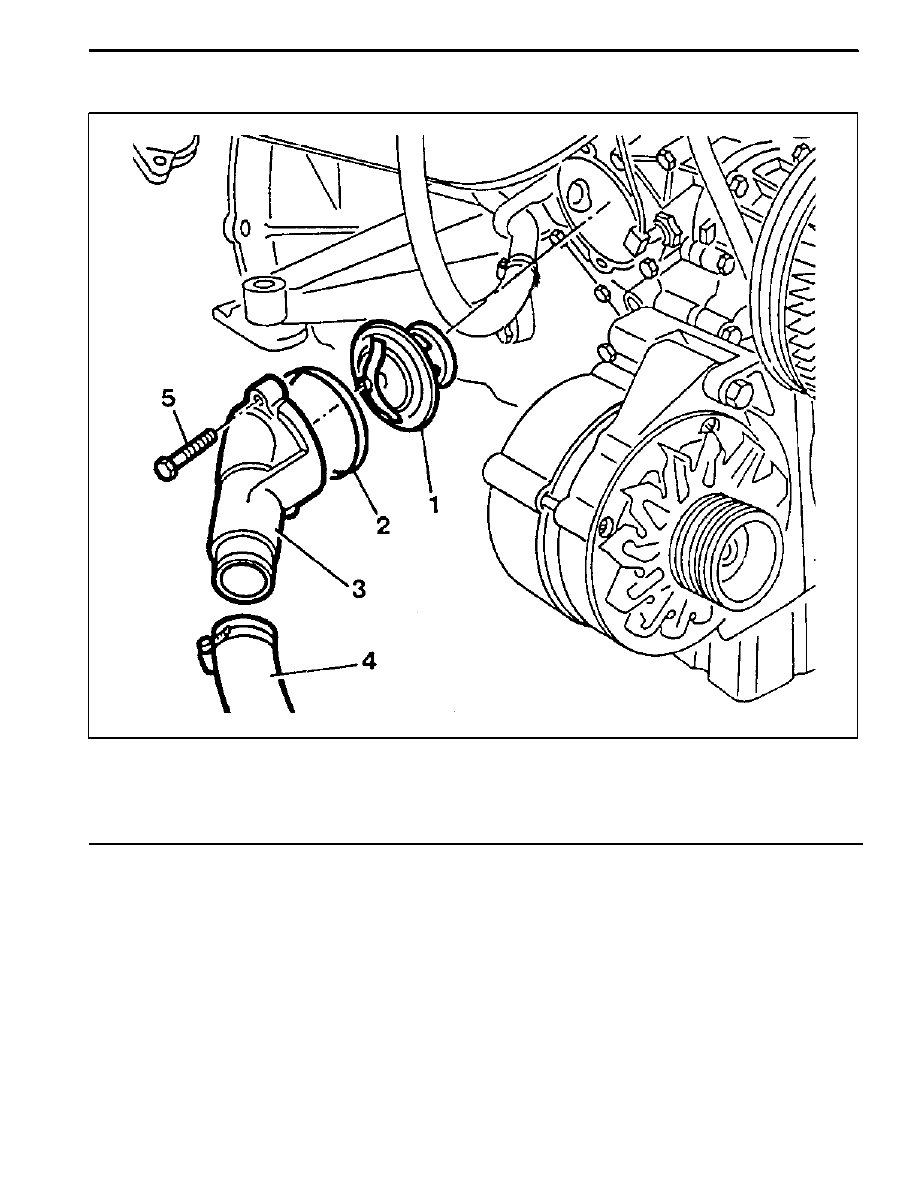

THERMOSTAT

1 Thermostat

2 Seal

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Thermostat Housing Cover

4 Coolant Hose

5 Bolt

10N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

OM600 ENGINE COOLING 1D3 -- 17

DAEWOO MY_2000

Removal & Installation Procedure

1. Drain the coolant completely.
2. Disconnect the coolant hose(4) from the thermostat

housing cover(3).

3. Remove the bolts(5) and then remove the thermo-

stat(1) and housing cover(3)
Installation Notice
Align the groove on thermostat and the housing cov-

er rib(arrow).

Tightening Torque

10 N∙m (89 lb-in)

Notice
Replace the seal(2).

4. Installation should follow the removal procedure in

the reverse order.

DAEWOO MY_2000

SECTION 1E3

OM600 ENGINE ELECTRICAL

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1E3--1

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Specifications

1E3--1

. . . . . . . . . . . . . . . . . . . .

Maintenance and Repair

1E3--2

. . . . . . . . . . . . . . . . . . .

On--Vehicle Service

1E3--2

. . . . . . . . . . . . . . . . . . . . . . . . .

Glow Plug

1E3--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Generator

1E3--6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Starter Motor

1E3--8

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Description

Generator

12V -- 75A

Starter

12V -- 2.2kW

Glow Plug

11.5V
