OM600 ENGINE COOLING 1D3 -- 7

DAEWOO MY_2000

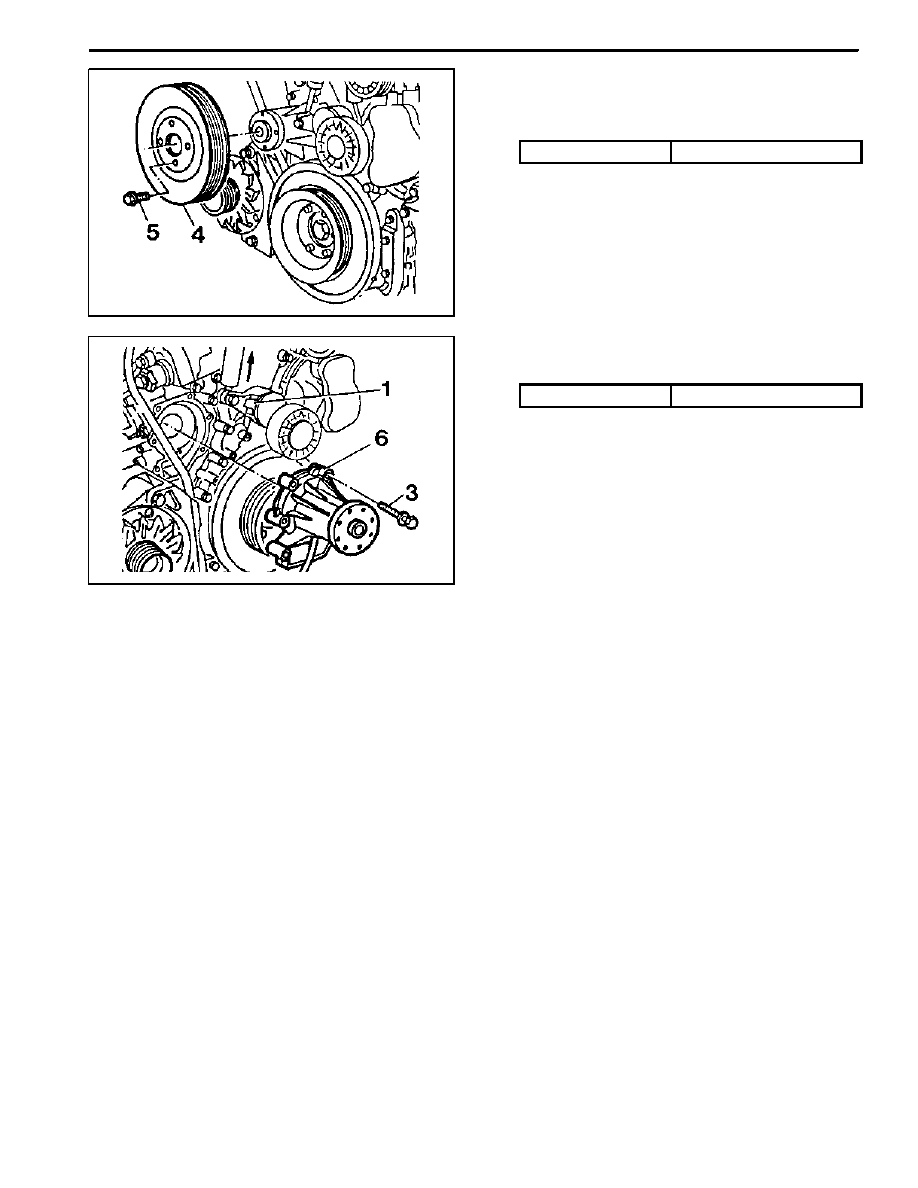

Removal & Installation Procedure

1. Loose the bolts(5) and remove the pulley (4).

Installation Notice

Tightening Torque

10 N∙m (89 lb-in)

2. Loose the bolts (3).

Installation Notice

Tightening Torque

10 N∙m (89 lb-in)

3. Pull the tensioning lever(1) to the arrow direction.
4. Remove the water pump(6).

Notice
Clean gasket residues on the sealing surface of wa-

ter pump and replace the gasket.

5. Installation should follow the removal procedure in

the reverse order.

1D3 -- 8 OM600 ENGINE COOLING

DAEWOO MY_2000

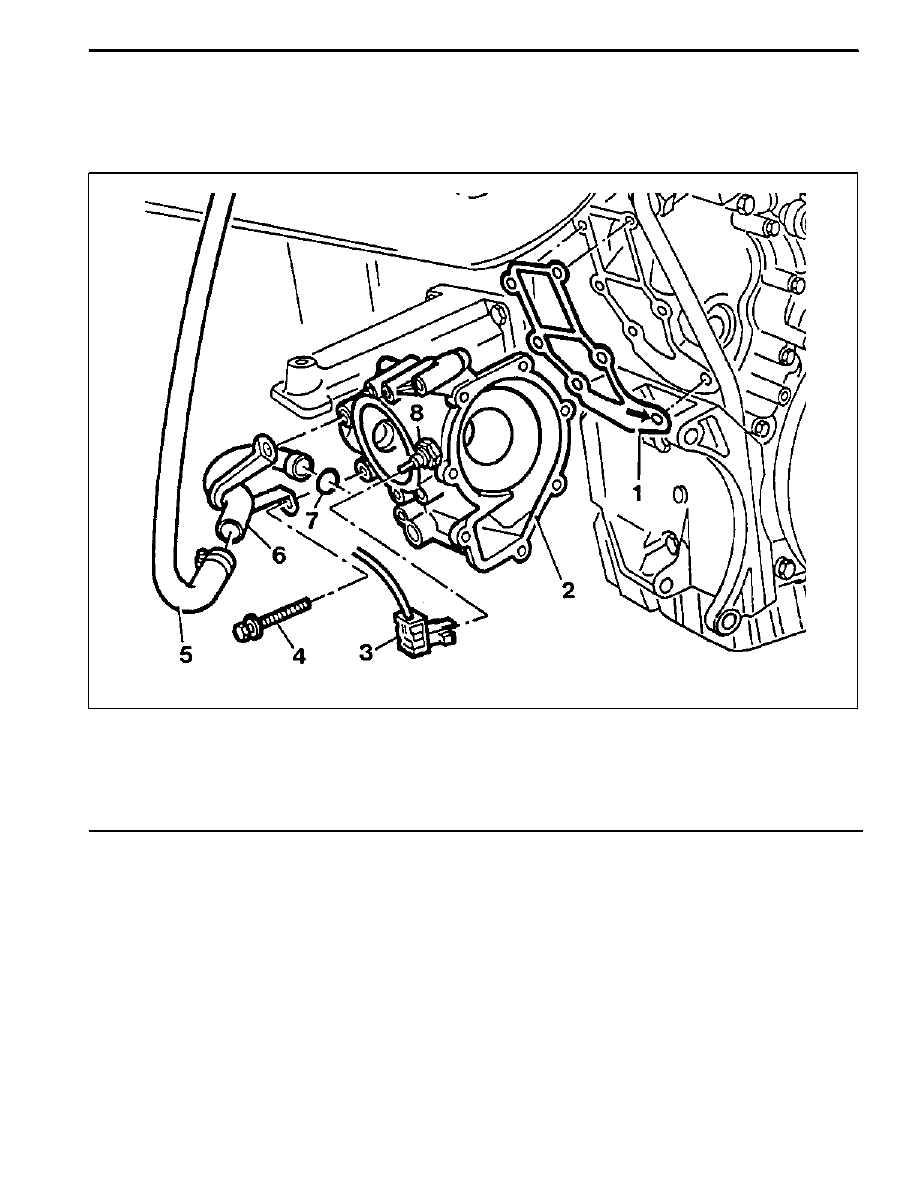

WATER PUMP HOUSING

Preceding Work :

Removal of water pump
Removal of thermostat

Removal of generator

1 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . .

2 Water Pump Housing

3 Connector

4 Bolt

10 N∙m (89 lb-in)

. . . . . . . . . . . . . . . . . . . . .

5 Coolant Hose

6 Return Pipe

7 O--Ring

8 Temperature Sensor

Notice
The bolt on the arrow should be installed last.

OM600 ENGINE COOLING 1D3 -- 9

DAEWOO MY_2000

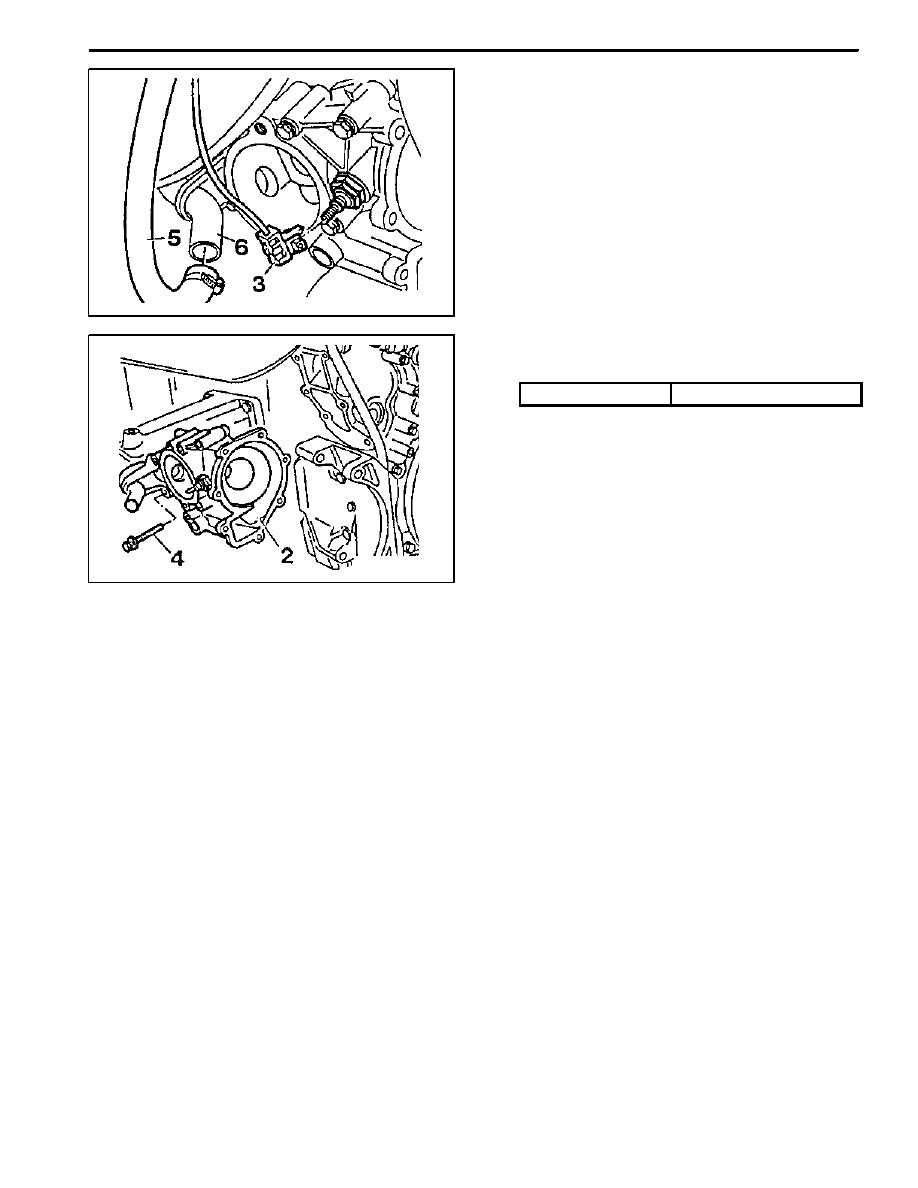

Removal & Installation Procedure

1. Disconnect the connector(3).
2. Separate the coolant hose (5) and return pipe(6).

3. Remove the bolts(4) evenly.

Installation Notice

Tightening Torque

10 N∙m (89 lb-in)

Notice
Clean gasket residues on the sealing surface of wa-

ter pump and replace the gasket.

4. Remove the water pump housing(2).
5. Installation should follow the removal procedure in

the reverse order.

1D3 -- 10 OM600 ENGINE COOLING

DAEWOO MY_2000

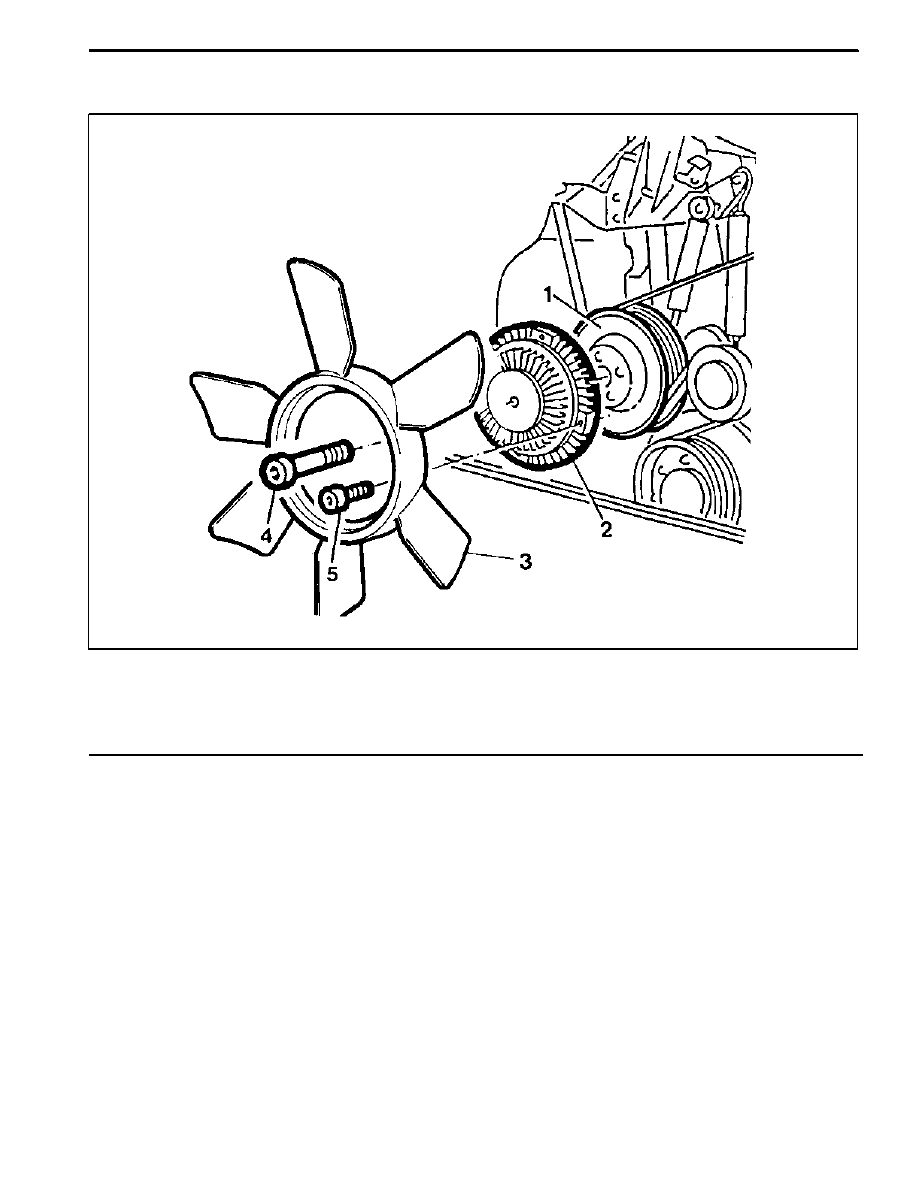

COOLING FAN CLUTCH

1 Belt Pulley

2 Cooling Fan Clutch

3 Cooling Fan

4 Socket Bolt

45 N∙m (33 lb-ft)

. . . . . . . . . . . . . . .

5 Socket Bolt

10 N∙m (89 lb-in)

. . . . . . . . . . . . . . .

Tools Required
603 589 00 40 00 Counter Holder
