OM600 ENGINE MECHANICAL 1B3 -- 185

DAEWOO MY_2000

Removal & Installation Procedure

1. Remove the timing case cover.

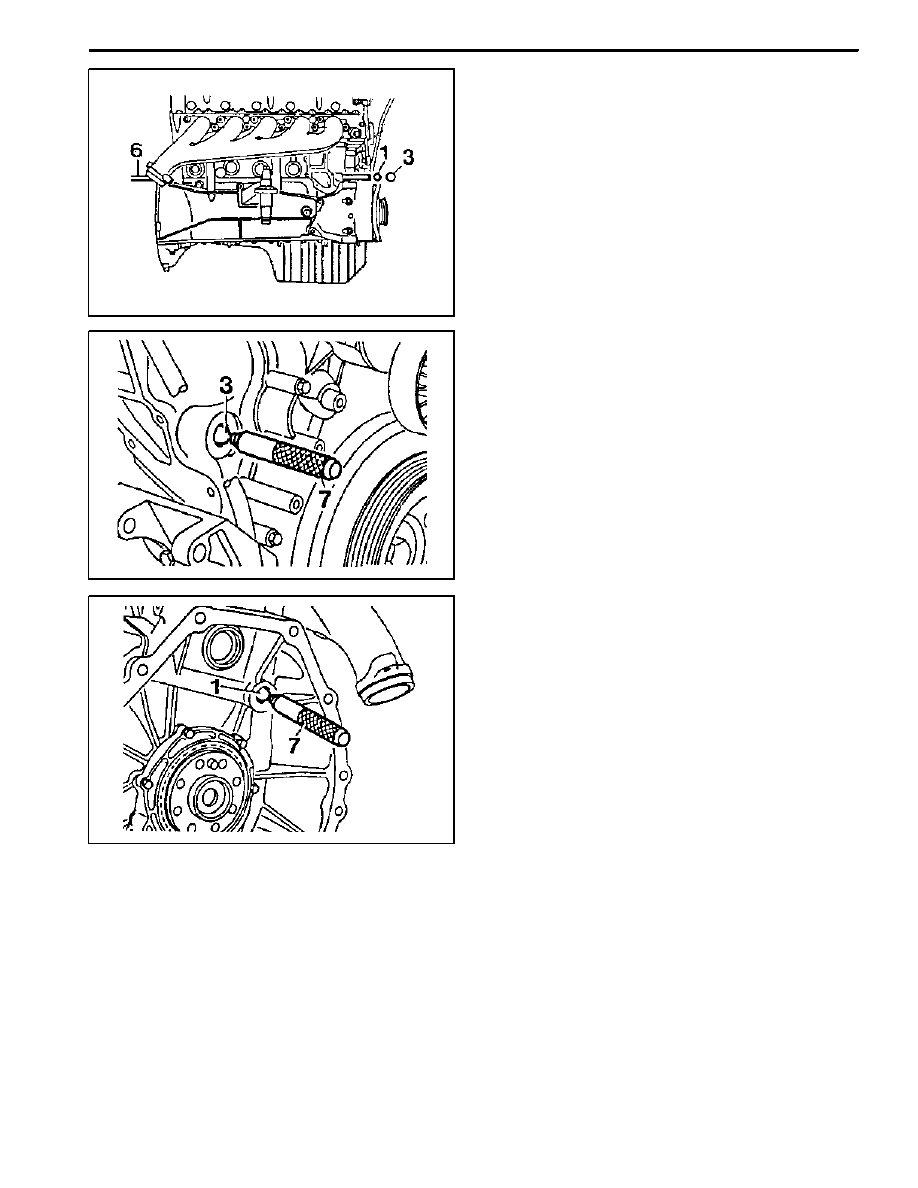

2. By inserting a round bar (6) approx. 0.7m from the

back to the front side through the oil gallery, knock

out the steel balls (1,3).
Notice
Be careful not to damage the bores of the steel

balls.

6 Shop--made tool

3. Thoroughly clean the bores of steel balls.
4. Place the steel ball (3) onto the drift (7) with a little

grease and position to the bore and then tap until the

drift stops.

Drift 601 589 08 15 00

5. Place the steel ball (1) onto the drift (7) with a little

grease and position to the bore and then tap until the

drift stops.

Drift 601 589 08 1500

6. Warm up the engine and check the oil for leaks.

1B3 -- 186 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Installation of Screw Plug

Notice
If steel ball leaks again, install the screw plug.

1. Remove the steel ball.
2. Tap thread into the bores of the oil gallery.

Notice
Front bore : M18′ 1.5, depth 10mm
Rear bore : M16′ 1.5, depth 14mm

3. Thoroughly clean the oil gallery.

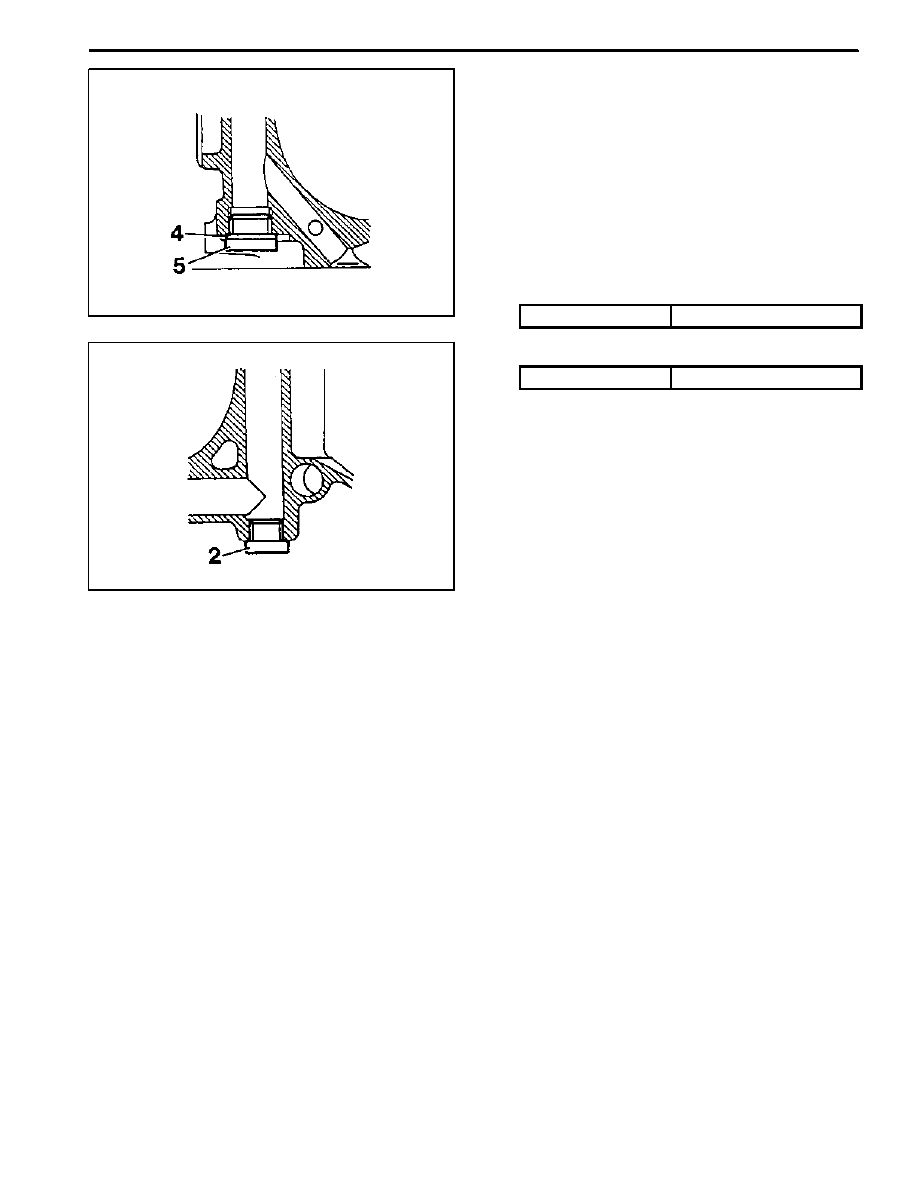

4. Tighten the front plug (5) with seal (4).

Tightening Torque

50 N∙m (37 lb-ft)

5. Apply Loctite 241 and then tighten the rear plug (2).

Tightening Torque

50 N∙m (37 lb-ft)

OM600 ENGINE MECHANICAL 1B3 -- 187

DAEWOO MY_2000

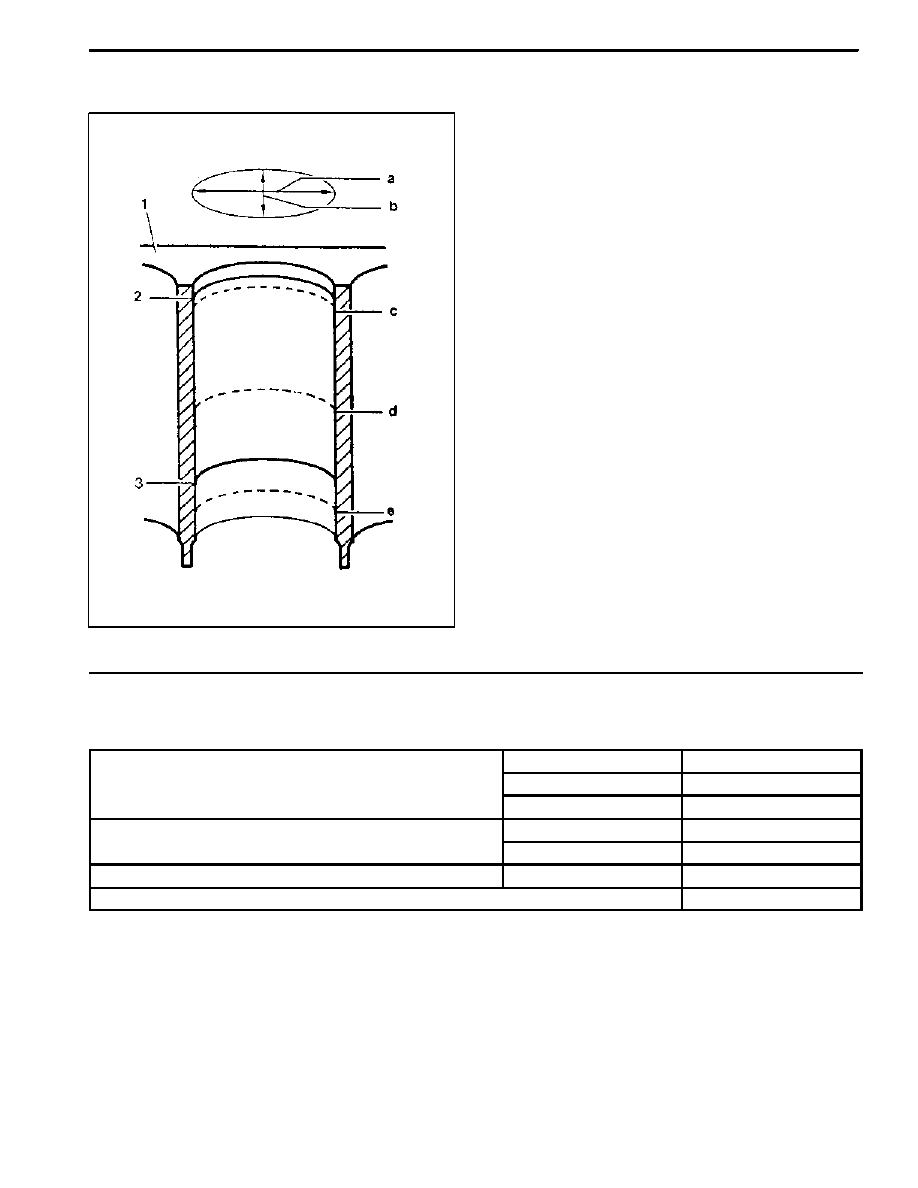

CYLINDER BORE MEASUREMENT

a

Longitudinal Direction

b

Transverse Direction

c, d, e. Measuring Point

1

Crankcase Contacting Surface

2

TDC of 1st Piston Ring

4

BDC of Ring

Service Data

Code letter ’A’

89.000 -- 89.006mm

Standard size

Code letter ’X’

89.006 -- 89.012mm

Standard size

Code letter ’B’

89.012 -- 89.018mm

Wear limit in direction of travel and in transverse direction

Max. 0.20mm

Wear limit in direction of travel and in transverse direction

When new

0.01mm

Permissible deviation of cylinder shape

Wear limit

0.05mm

Honing angle

50_ ± 10_

DAEWOO MY_2000

SECTION 1D3

OM600 ENGINE COOLING

Caution: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Specifications

1D3--1

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

General Specifications

1D3--1

. . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1D3--1

. . . . . . . . . .

Diagnosis

1D3--2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cooling Circulation

1D3--2

. . . . . . . . . . . . . . . . . . . . . . . .

Thermostat Operation

1D3--3

. . . . . . . . . . . . . . . . . . . .

Cooling System Leakage Test

1D3--4

. . . . . . . . . . . . . .

Maintenance and Repair

1D3--5

. . . . . . . . . . . . . . . . . . .

On--Vehicle Service

1D3--5

. . . . . . . . . . . . . . . . . . . . . . . . .

Drain and Filling of Coolant

1D3--5

. . . . . . . . . . . . . . . .

Water Pump

1D3--6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Water Pump Housing

1D3--8

. . . . . . . . . . . . . . . . . . . . .

Cooling Fan Clutch

1D3--10

. . . . . . . . . . . . . . . . . . . . . .

Radiator

1D3--12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Cooling Sub--System

1D3--14

. . . . . . . . . . . . . . . . . . . . .

Thermostat

1D3--16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS

GENERAL SPECIFICATIONS

Application

Description

Coolant

ALUTEC P--78

Mixing Ratio (Water: anticorrosion)

50 : 50

Capacity

662LA

10.5L -- 11L

p

y

661LA

9.5L -- 10L

FASTENER TIGHTENING SPECIFICATIONS

Application

NSm

Lb--Ft

Lb-In

Water Pump Bolt

10

--

89

Belt Pulley Bolt

10

--

89

Water Pump Housing Return Pipe Bolt

10

--

89

Thermostat Bolt

10

--

89

Cooling Fan Clutch Socket Bolt (Center)

45

33

--

Cooling Fan Clutch Socket Bolt (Side)

10

--

89

Radiator Bolt

3 -- 7

--

27 -- 62

Coolant Sub--tank Bolt

3 -- 7

--

27 -- 62
