OM600 ENGINE MECHANICAL 1B3 -- 181

DAEWOO MY_2000

Tools Required
102 589 00 15 00 Drift
102 589 12 15 00 Drift

Replacement Procedure

1. Completely drain the coolant.
2. Remove any parts which impede access.

(Example : transmission, injection pump)

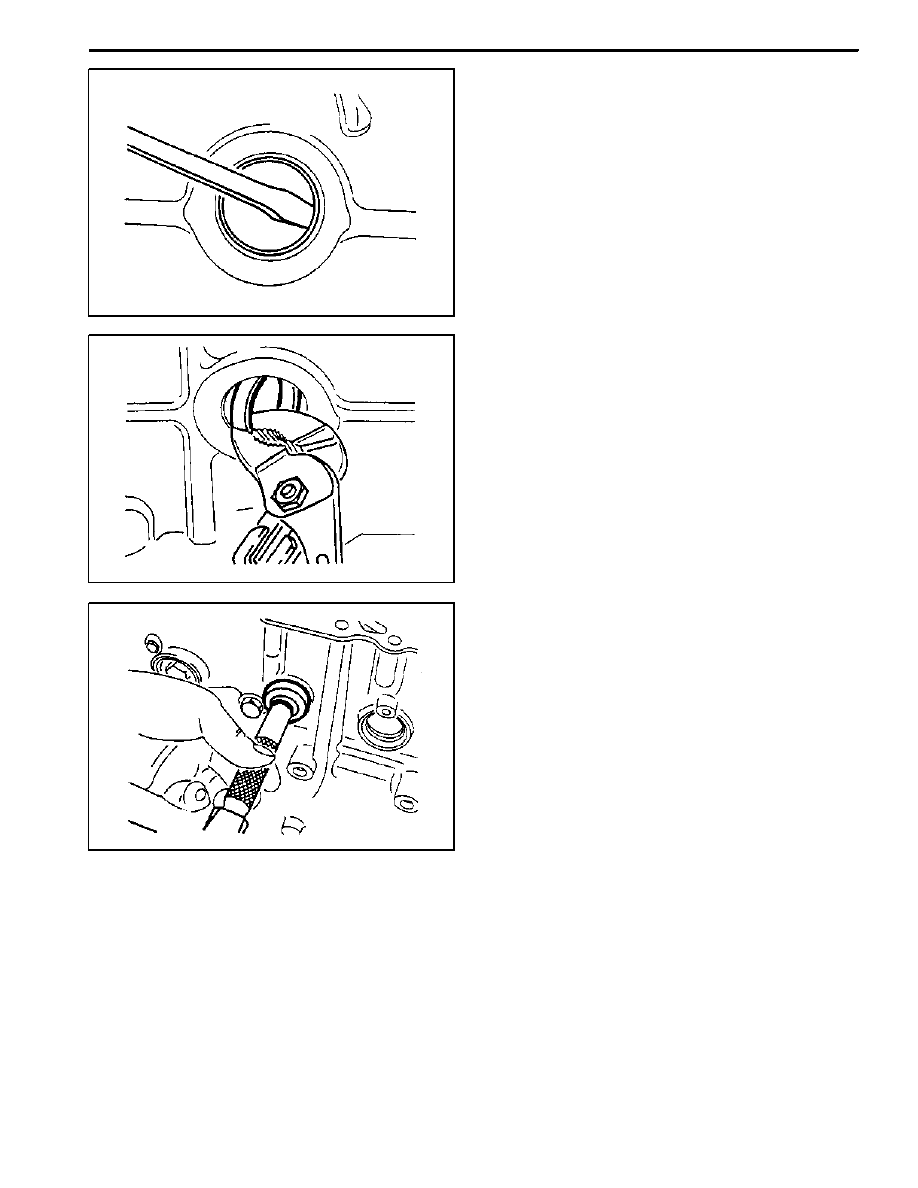

3. Place the screwdriver to the deepdrawn edge of the

core plug and pull forward and then rotate 90_.

4. Pull out the core plug with pliers.

5. Thoroughly clean the sealing surface and apply Loc-

tite 241.

6. Install the new core plug by using a drift.

Drift 102 589 00 15 00 (F34)
Drift 102 589 12 15 00 (F17)

7. Install the removed parts and fill the coolant.

Notice
The adhesive must be allowed to harden for about

45 minutes before filling of coolant.

8. Warm up the engine and check the coolant for leaks.

1B3 -- 182 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

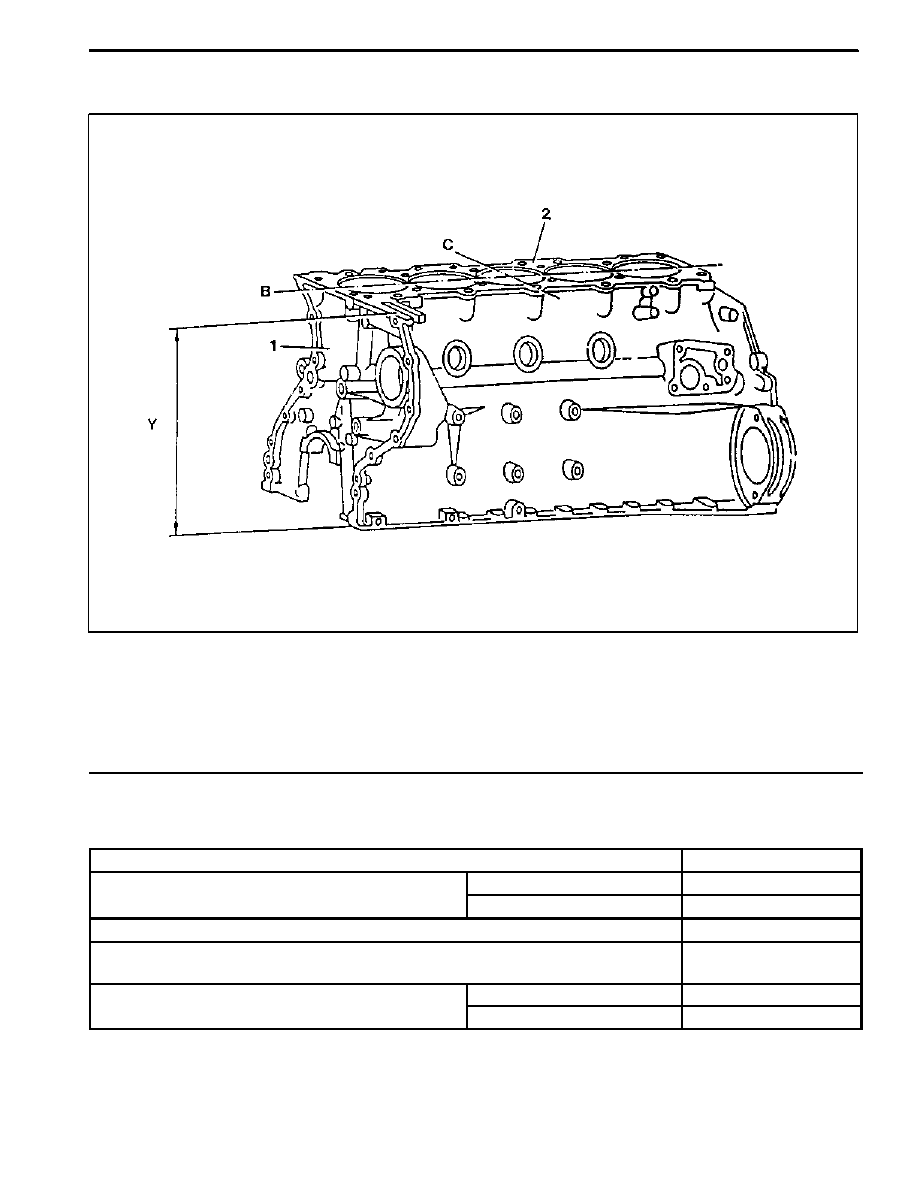

FACING CRANKCASE CONTACTING SURFACE

1 Crankcase

2 Crankcase Contacting Surface

Y Height (crankcase upper surface -- crankcase

lower surface)

B Longitudinal Direction

C Transverse Direction

H Chamfer Height

b Chamfer Angle

Service Data

Height ’Y’

Min. 299.62 mm

Permissible unevenness of contacting surface

In longitudinal direction (B)

0.06 mm

Permissible unevenness of contacting surface

In transverse direction (C)

0.06 mm

Permissible roughness upper contacting surface

0.0006 -- 0.0016 mm

Permissible variation of parallelism of crankcase upper
surface to lower surface in longitudinal direction

0.05 mm

Pi t

t

i

t TDC t

k

f

Max.

0.965 mm

Piston protrusion at TDC to crankcase upper surface

Min.

0.735 mm

OM600 ENGINE MECHANICAL 1B3 -- 183

DAEWOO MY_2000

OIL GALLERY STEEL BALL

Preceding Work :

Removal of cooling fan
Removal of the water pump housing
Removal of the flywheel and driven plate

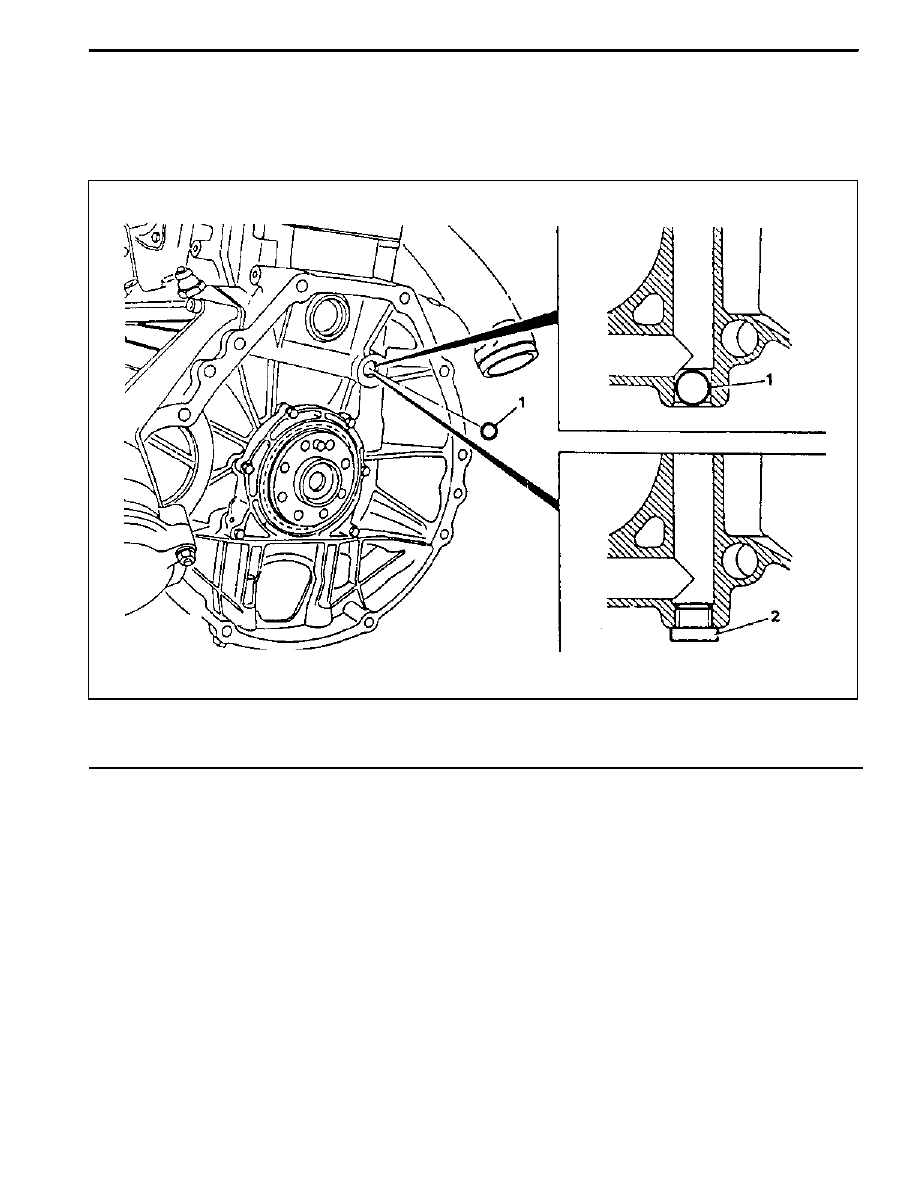

1 Steel Ball

φ15mm

. . . . . . . . . . . . . . . . . . . . . . . . .

2 Screw Plug

Loctite 241, 50N∙m

. . . . . . . . . . . . .

Notice
The screw plug (2) has to be installed as a repair

solution if the steel ball (1) is leaking.

1B3 -- 184 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

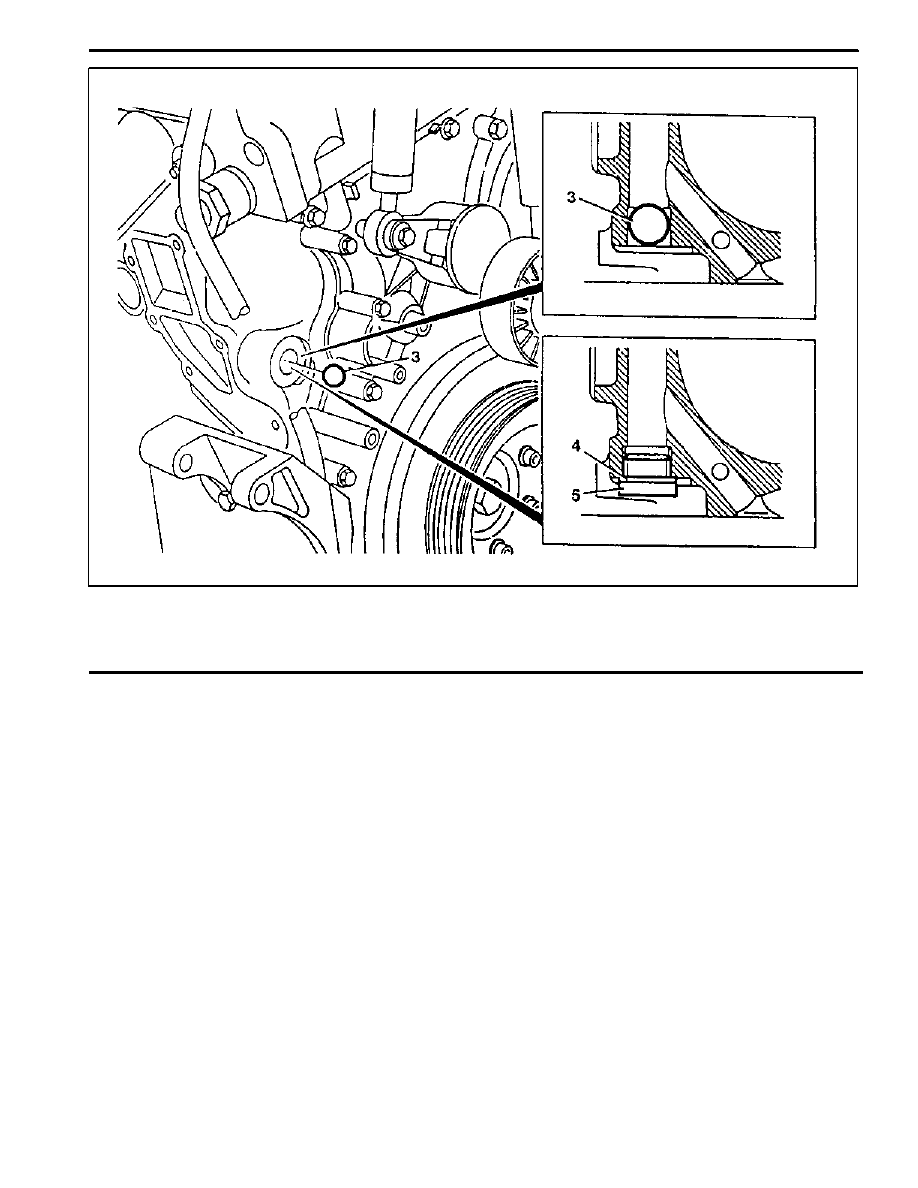

3 Steel Ball

φ17mm

. . . . . . . . . . . . . . . . . . . . . . . . .

4 Seal

5 Screw Plug

50N∙m (37 lb-ft)

. . . . . . . . . . . . . . . .

Notice
The seal (4) and screw plug (5) have to be installed as a

repair solution if the steel ball (3) is leaking.

Tools Required
601 589 08 15 00 Drift
