OM600 ENGINE COOLING 1D3 -- 11

DAEWOO MY_2000

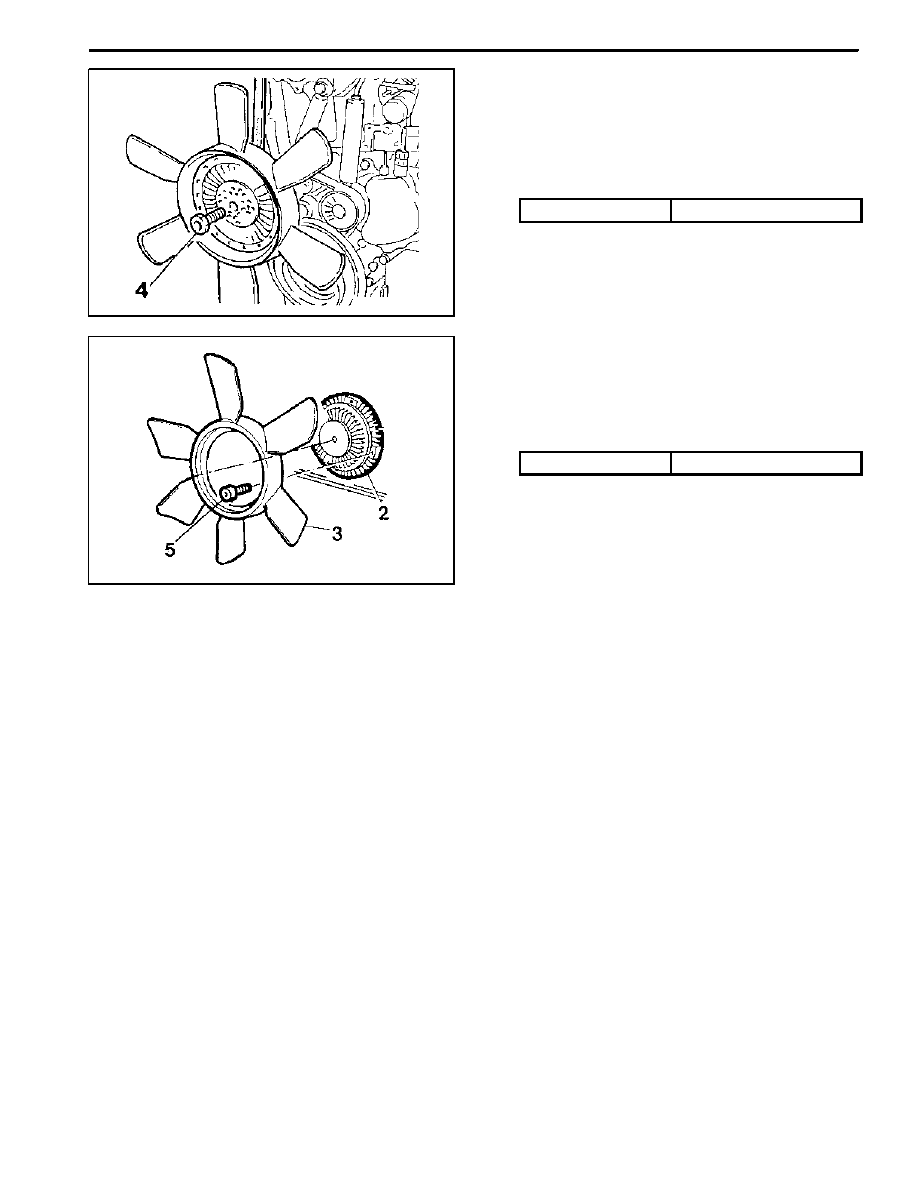

Removal & Installation Procedure

1. Hold the bolt pulley with counter holder and remove

the bolt(4).

Counter Holder 603 589 00 40 00

Installation Notice

Tightening Torque

45 N∙m (33 lb-ft)

2. Remove the socket bolt(5) and then remove the

cooling fan(3) and fan clutch(2).
Notice
Keep the fan clutch vertically.
Installation Notice

Tightening Torque

10 N∙m (89 lb-in)

3. Installation should follow the removal procedure in

the reverse order.

1D3 -- 12 OM600 ENGINE COOLING

DAEWOO MY_2000

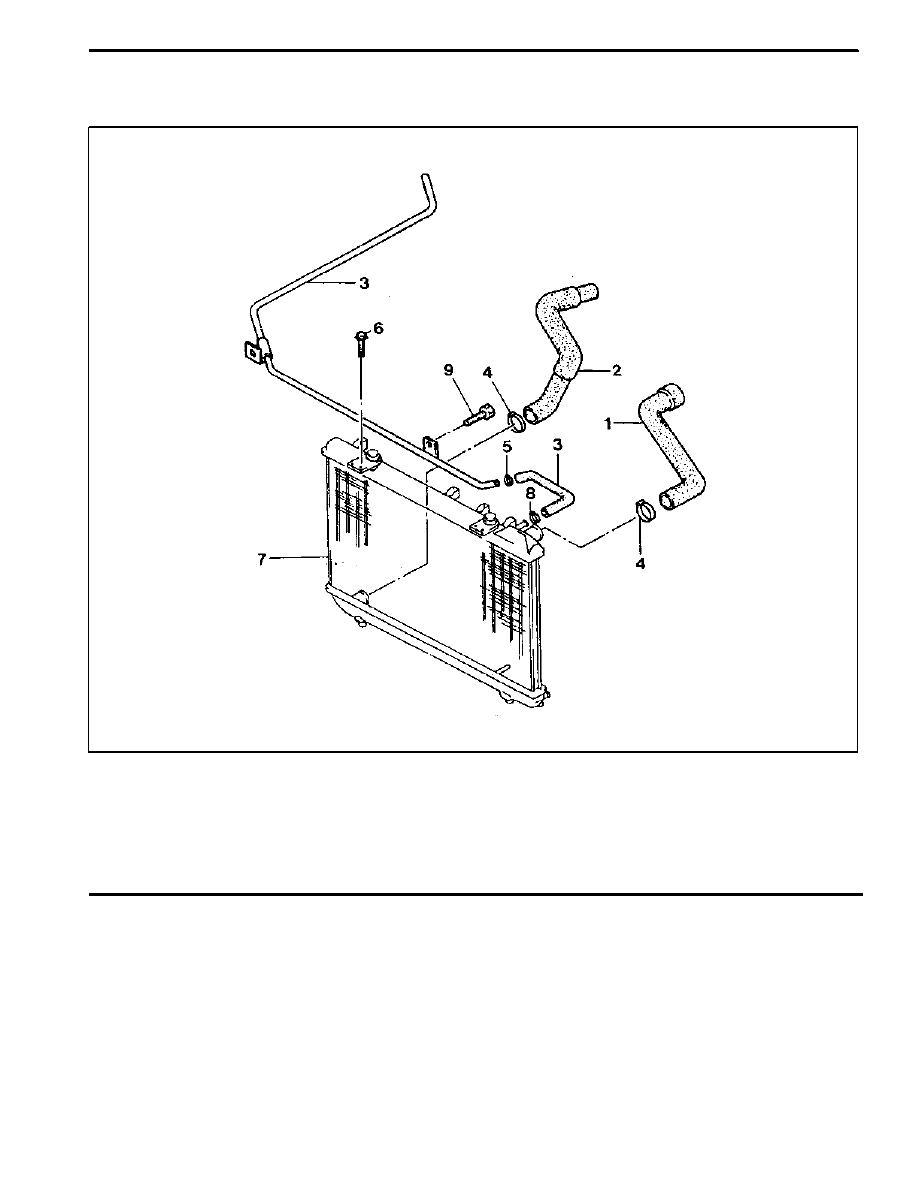

RADIATOR

Preceding : Removal of cooling fan shroud

1 Radiator Inlet Hose

OM662LA : 220mm

. . . . .

OM661LA : 321mm

. . . . . . . . . . . . . . . . . . . . . .

2 Radiator outlet Hose

3 Radiator Deaeration Tube & Hose

4 Clamp

5 Spring Clamp

6 Bolt

3--7 N∙m (27--62 lb-in)

. . . . . . . . . . . . . . . .

7 Radiator

8 Spring Clamp

9 Bolt

3--7 N∙m (27--62 lb-in)

. . . . . . . . . . . . . . . .

OM600 ENGINE COOLING 1D3 -- 13

DAEWOO MY_2000

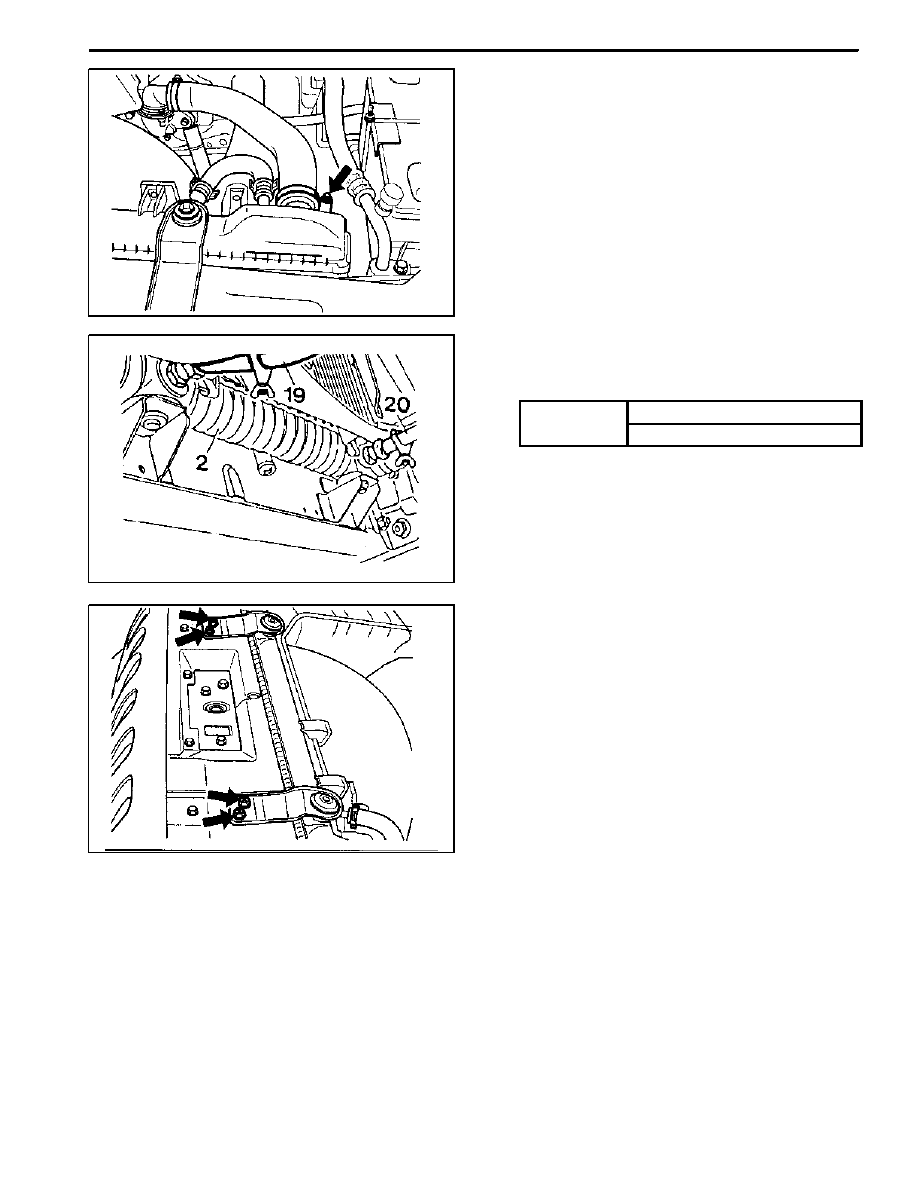

Removal & Installation Procedure

1. Drain coolant from the radiator.
2. Remove the coolant thermoswich connector from

radiator.

3. Remove the each coolant hose.

4. Remove the auto T/M oil cooling hose and cooling

line.
Installation Notice

Tightening

Hose : 29--40N∙m (21--30 lb-ft)

Tightening

Torque

Tube : 25--35N∙m (18--26 lb-ft)

5. Loosen the radiator upper mounting bolt and re-

move the mounting stopper and insulator.

6. Remove the radiator.
7. Check the radiator pin for crack, leakage and bend-

ing and replace it if necessany.

8. Installation should follow the removal procedure in

the reverse order.

1D3 -- 14 OM600 ENGINE COOLING

DAEWOO MY_2000

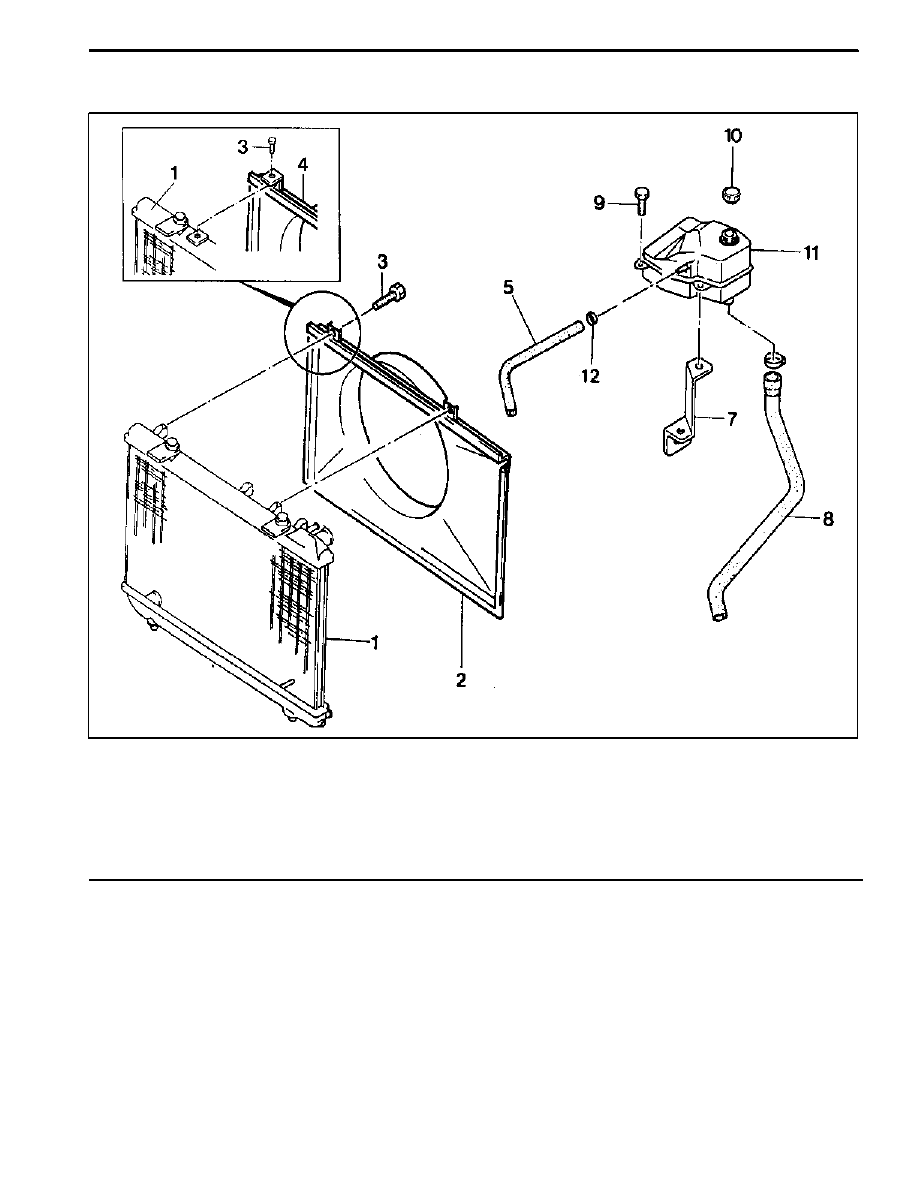

COOLING SUB--SYSTEM

1 Radiator

2 Cooling Fan Shroud

3 Bolt

3--7 N∙m (27--62 lb-in)

. . . . . . . . . . . . . . . .

4 Cooling Fan Shroud

5 Radiator Deaeration Hose

7 Mounting Bracket

8 Make--up Cooling Hose

9 Bolt

3--7 N∙m (27--62 lb-in)

. . . . . . . . . . . . . . . .

10 Cooling Reservoir--tank Cap

11 Cooling Reservoir--tank
