OM600 ENGINE MECHANICAL 1B3 -- 85

DAEWOO MY_2000

OM661LA Engine

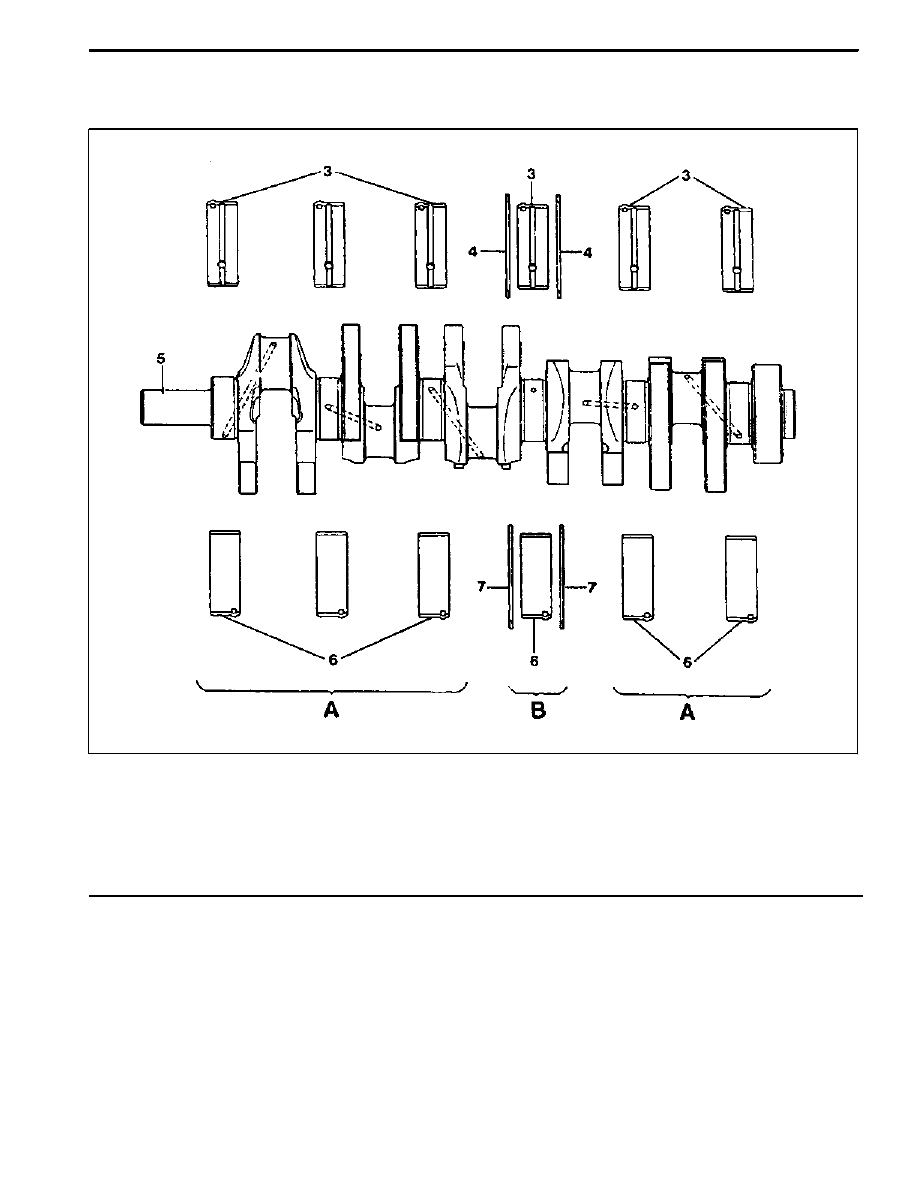

3 Crankshaft Main Bearing Shells (Upper)

4 Thrust Bearings (Upper)

5 Crankshaft

6 Crankshaft Main Bearing Shells (Lower)

7 Thrust Bearings (Lower)

A Radial Bearings

B Radial and Axial Bearings (Thrust Bearing)

Notice
The gaps between the bearing shell and bore and

between the bearing shell and journal are different

each other. Refer to service data.

1B3 -- 86 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

Crankshaft Standard and Repair Sizes

mm

Crankshaft bearing journal

diameter

Thrust bearing

journal width

Thrust bearing

journal diameter

Standard size

50 950 57 965

24.500 -- 24.533

47 950 47 965

Standard size

50.950 -- 57.965

24.600 -- 24.633

47.950 -- 47.965

Repair size 1

57.500 -- 57.715

24.700 -- 24.733

47.700 -- 47.715

Repair size 2

57.450 -- 57.465

24.900 -- 24.933

47.450 -- 47.650

Repair size 3

57.200 -- 57.215

25.000 -- 25.033

47.200 -- 47.215

Repair size 4

56.950 -- 56.965

--

46.950 -- 46.965

Bearing Clearances

mm

Thrust bearing

Crankshaft bearing

Radial clearance

New

0.027 -- 0.051

0.026 -- 0.068

Radial clearance

Limit

Max. 0.070

Max. 0.080

Axial clearances

New

0.100-- 0.254

--

Axial clearances

Limit

Max. 0.300

--

Matching Fit Bearing Journal Width to Thrust Bearings

mm

Fit bearing journal width

Thrust bearing thickness

24.500 -- 24.533

2.15

24.600 -- 24.633

2.20

24.700 -- 24.733

2.25

24.900 -- 24.933

2.35

25.000 -- 25.033

2.40

Notice
D

Measure crankshaft axial clearance and adjust with proper thrust Bearing.

D

The same thickness of washer must be installed on both sides of the fit bearing.

OM600 ENGINE MECHANICAL 1B3 -- 87

DAEWOO MY_2000

Matching Crankshaft Bearing Shells to Basic Bearing Bore in Crankshaft

Marking of basic bearing bore in lower

parting surface

Color code of relevant crankshaft

bearing shell

1 punch mark or blue

Blue or white--blue

2 punch marks or yellow

Yellow or white--yellow

3 punch marks or red

Red or white--red

Matching Crankshaft Bearing Shells to Basic Bearing Journal of Crankshaft

Marking of bearing journals on crank webs

Color code of relevant crankshaft

bearing shell

Blue or white--blue

Blue or white--blue

Yellow or white--blue

Yellow or white--yellow

Red or white--blue

Red or white--red

1B3 -- 88 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

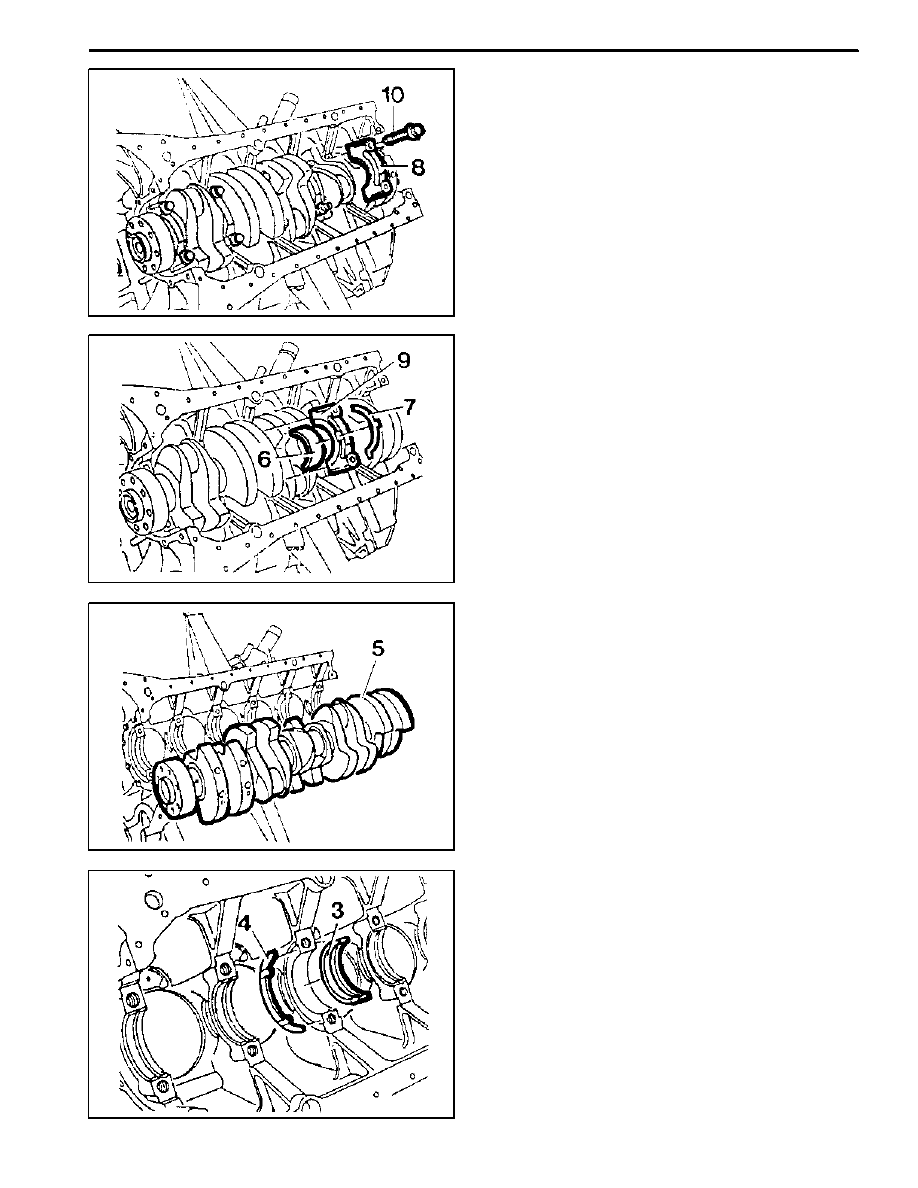

Removal & Installation Procedure

1. Remove the bearing cab bolt.
2. Remove the bearing caps (8).

Notice
The crankshaft bearing caps are marked with

stamped numbers. Remove the bearing cap from

the vibration damper side.

3. Remove the crankshaft bearing caps (9) and lower

thrust bearings (7).

4. Remove the lower thrust bearings (6) from the bear-

ing cap (9).

5. Remove the crankshaft (5).

6. Remove the upper thrust bearings(4).
7. Remove the upper bearing shells (3) from crank-

case.
