OM600 ENGINE MECHANICAL 1B3 -- 77

DAEWOO MY_2000

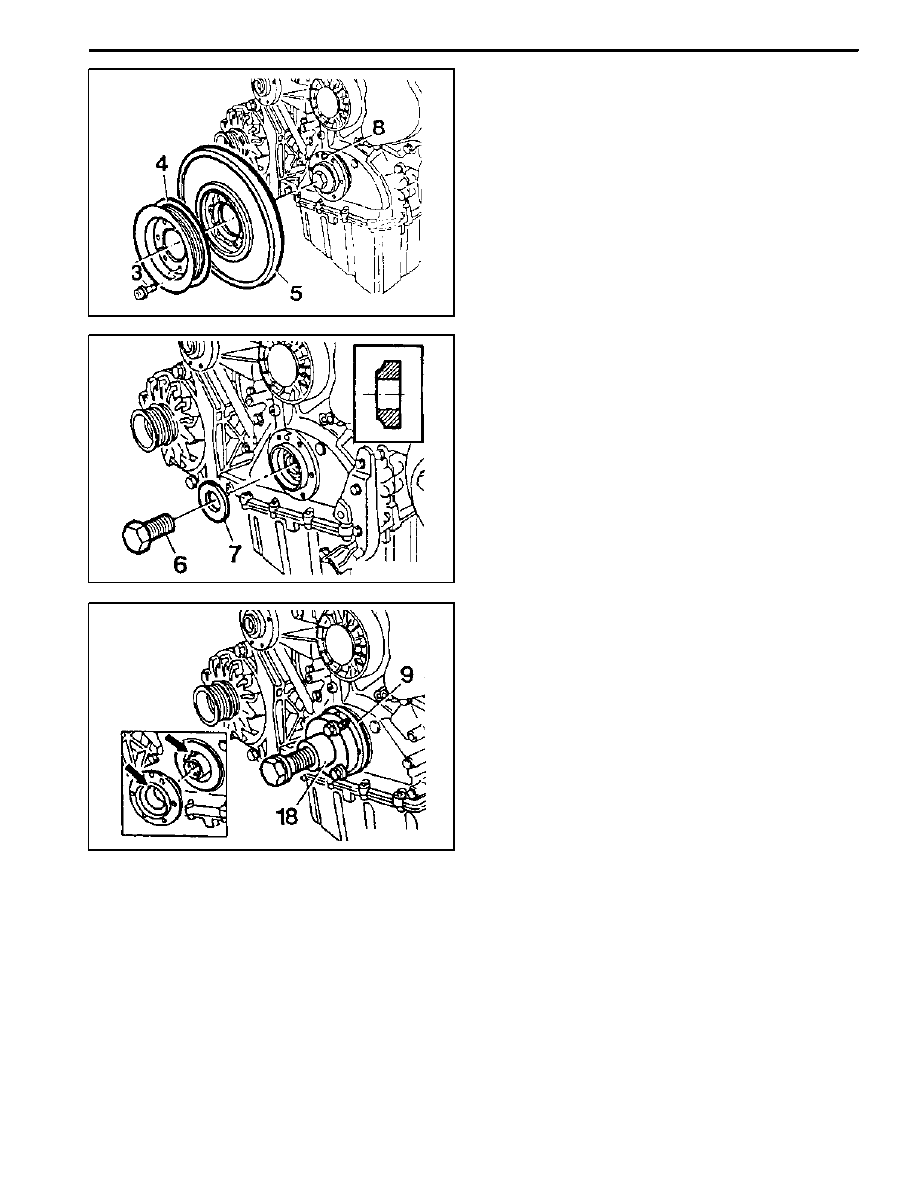

7. Remove the socket bolts (3) and then remove the

belt pulley (4) and vibration damper (5).

8. Remove the washer and bolt.

9. Remove the hub by using a puller.

Puller 103 589 00 33 00

10. Replace the radial seal.

1B3 -- 78 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

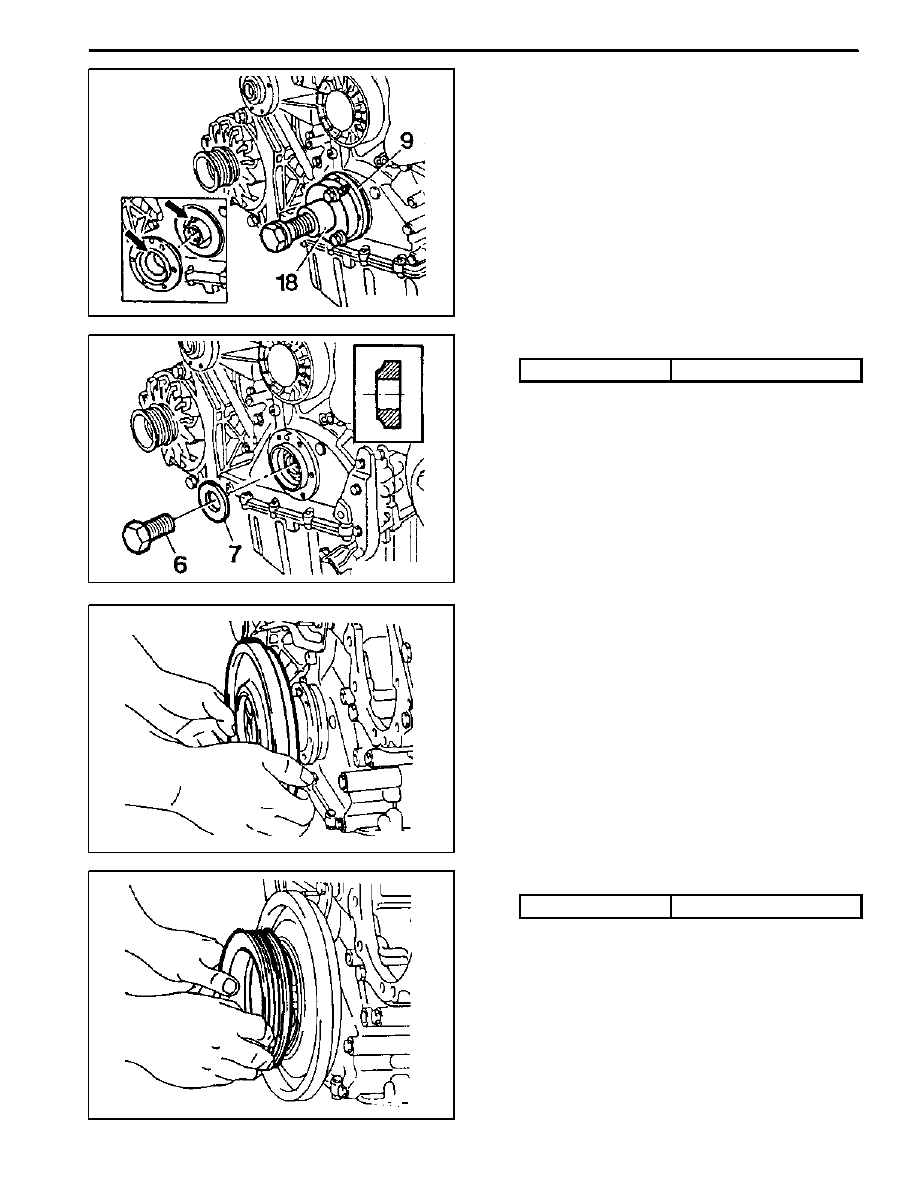

Installation Procedure

1. Install the hub.

Notice
Exactly align the woodruff key and the groove of hub

(arrow).

2. Install the washer (7) and tighten the bolt (6).

Washer (new) :1 EA

200 N∙m (148 lb-ft) + 90_

3. Install the vibration damper.

Notice
Exactly align and insert onto the straight pin.

4. Install the belt pulley.

Tightening Torque

25 N∙m (18 lb-ft)

Notice
Align the alignment marks.

OM600 ENGINE MECHANICAL 1B3 -- 79

DAEWOO MY_2000

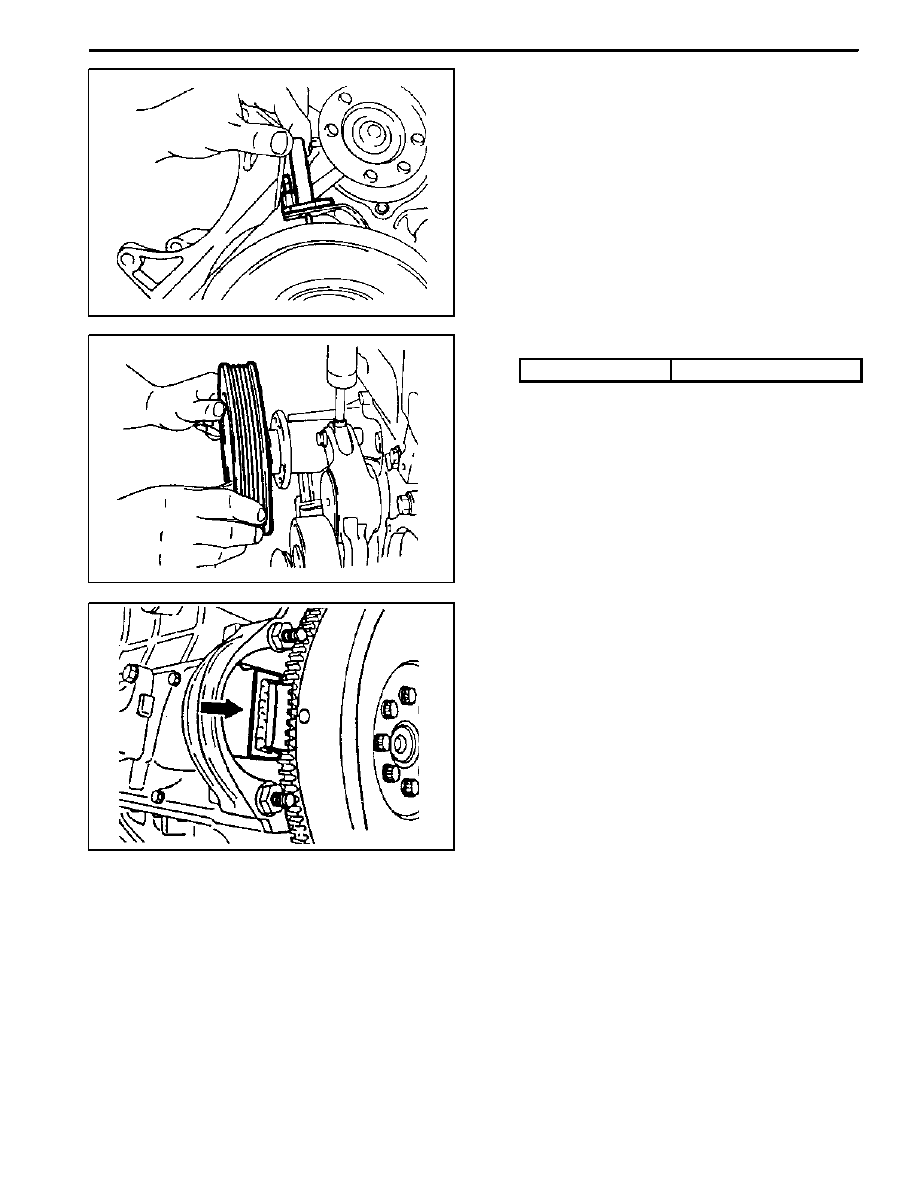

5. Install the timing sensor bracket.

Notice
See the ’TDC setting’.

6. Install the cooling fan pulley.

Tightening Torque

10 N∙m (89 lb-in)

7. Install the cooling fan.
8. Install the fan belt.

9. Remove the engine lock.

1B3 -- 80 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

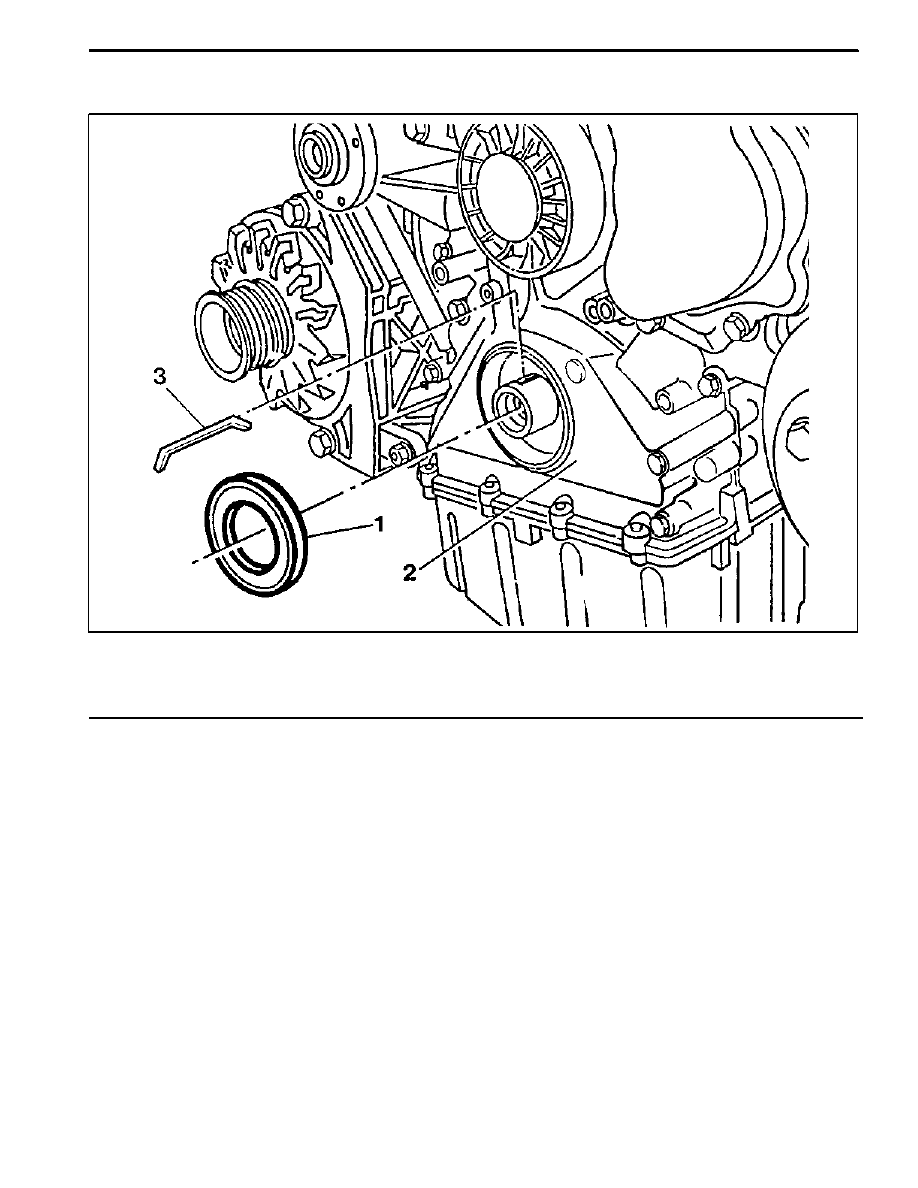

CRANKSHAFT FRONT RADIAL SEAL

1 Radial Seal

2 Timing Case Cover

3 Woodruff Key

Tools Required
601 589 03 14 00 Sleeve
