OM600 ENGINE MECHANICAL 1B3 -- 81

DAEWOO MY_2000

Notice

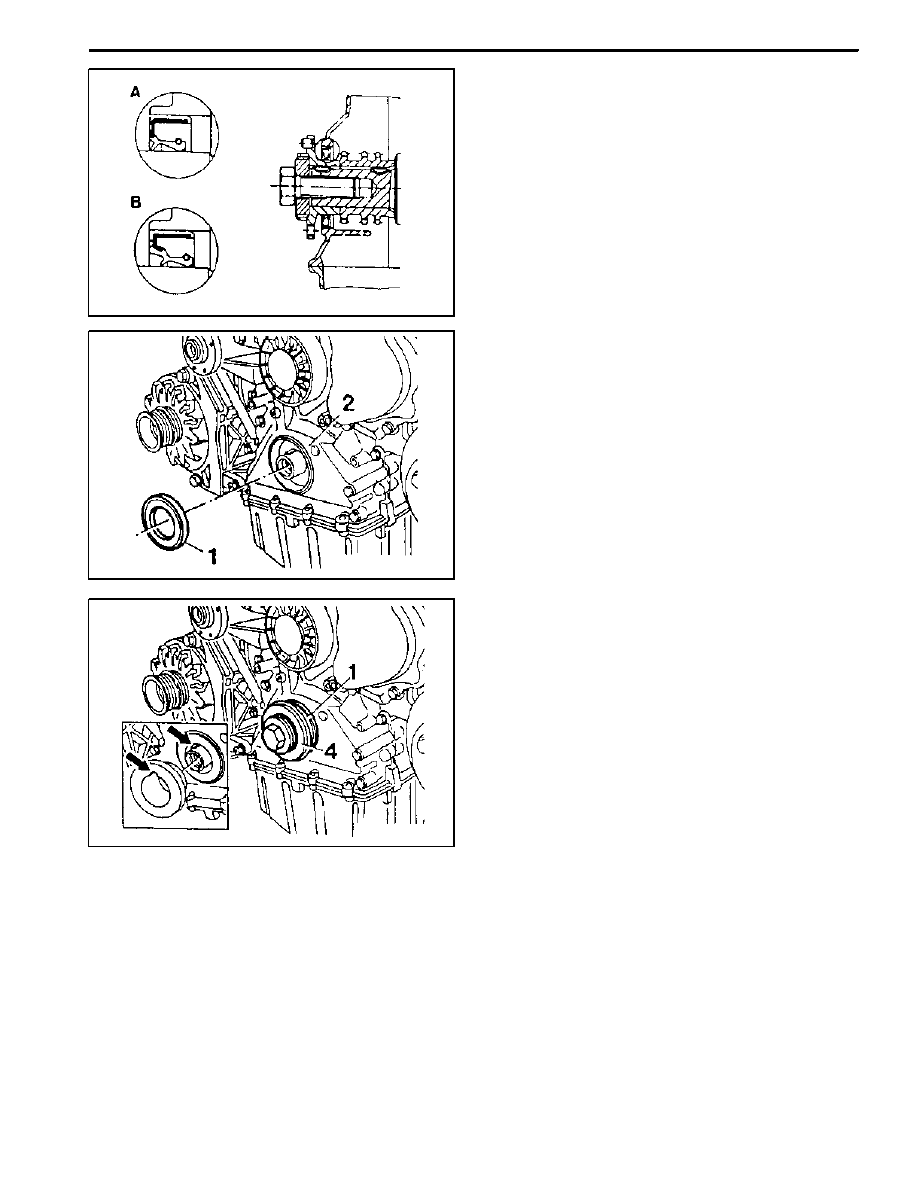

The sealing lip of the repair radial seal is offset to the

inside by 2mm to ensure that is does not run in any

groove which the standard radial seal may have left

on the crankshaft flange.

A Standard Radial Seal
B Repair Radial Seal

Replacement Procedure

1. Pull out the radial seal (1) and be careful not to dam-

age the sealing surface of timing case cover.

2. Thoroughly clean the mounting bore of the radial

seal.

3. Coat a little oil on the sealing lip of new radial (1) and

contact surface.
Notice
Don’t use grease.

4. Install the radial seal (1) by using a sleeve (4).

Notice
Align the groove of sleeve and woodruff key(arrow).

Sleeve 601 589 03 14 00

1B3 -- 82 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

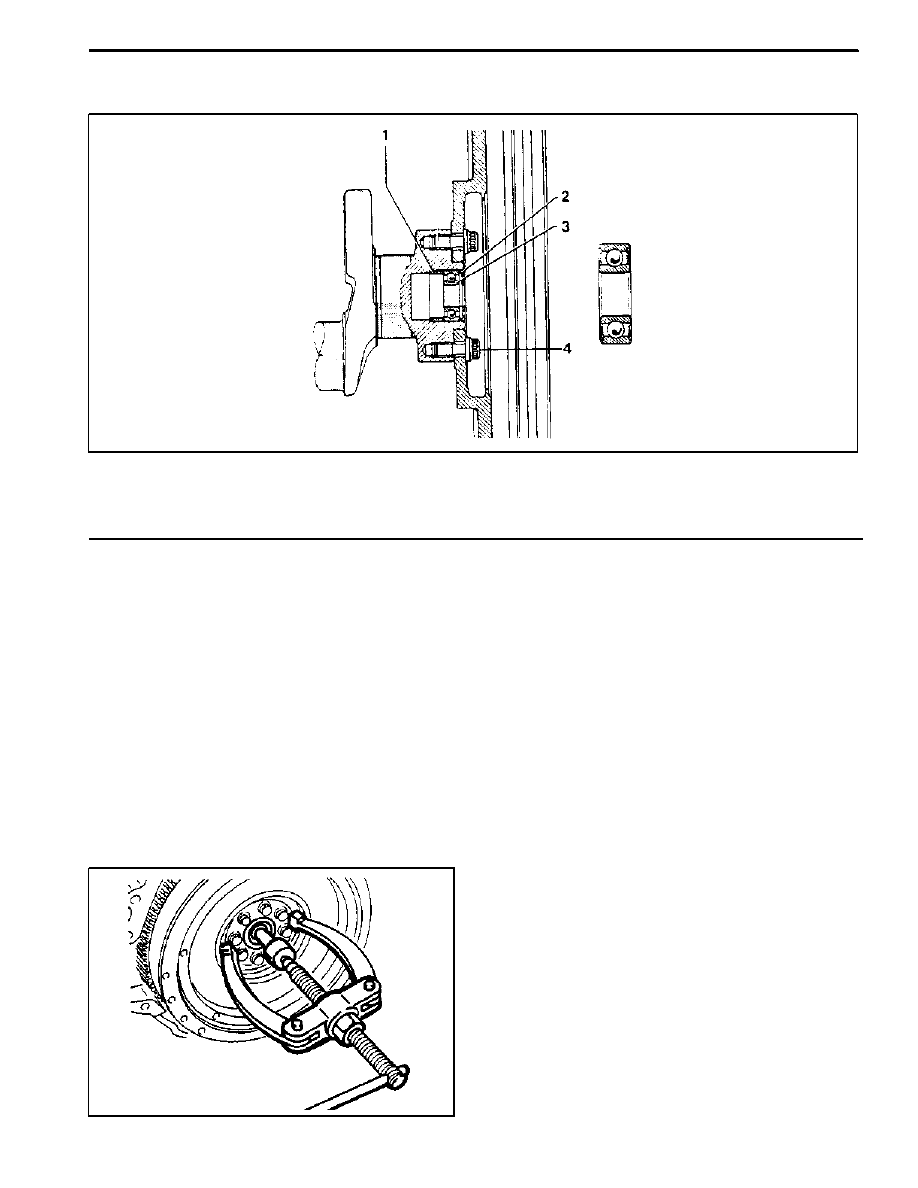

CRANKSHAFT BALL BEARING

1 Spacer

2 Cover

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Ball Bearing

4 Bolt

45N∙m (33 lb-ft)+ 90_

. . . . . . . . . . . . . . . .

Notice
Manual transmission only.

Tools Required
000 589 33 33 00 Counter Support
000 589 25 33 00 Internal Extractor

Removal & Installation Procedure

1. Remove the manual transmission.
2. Using a puller, pull out the locking ring and ball bear-

ing together.

Counter Support 000 589 33 33 00
Internal Extractor 000 589 25 33 00

3. Apply Loctite 241 on the new ball bearing and then

insert the ball bearing to be stopped at the spacer

ring by using a proper mandrel.

OM600 ENGINE MECHANICAL 1B3 -- 83

DAEWOO MY_2000

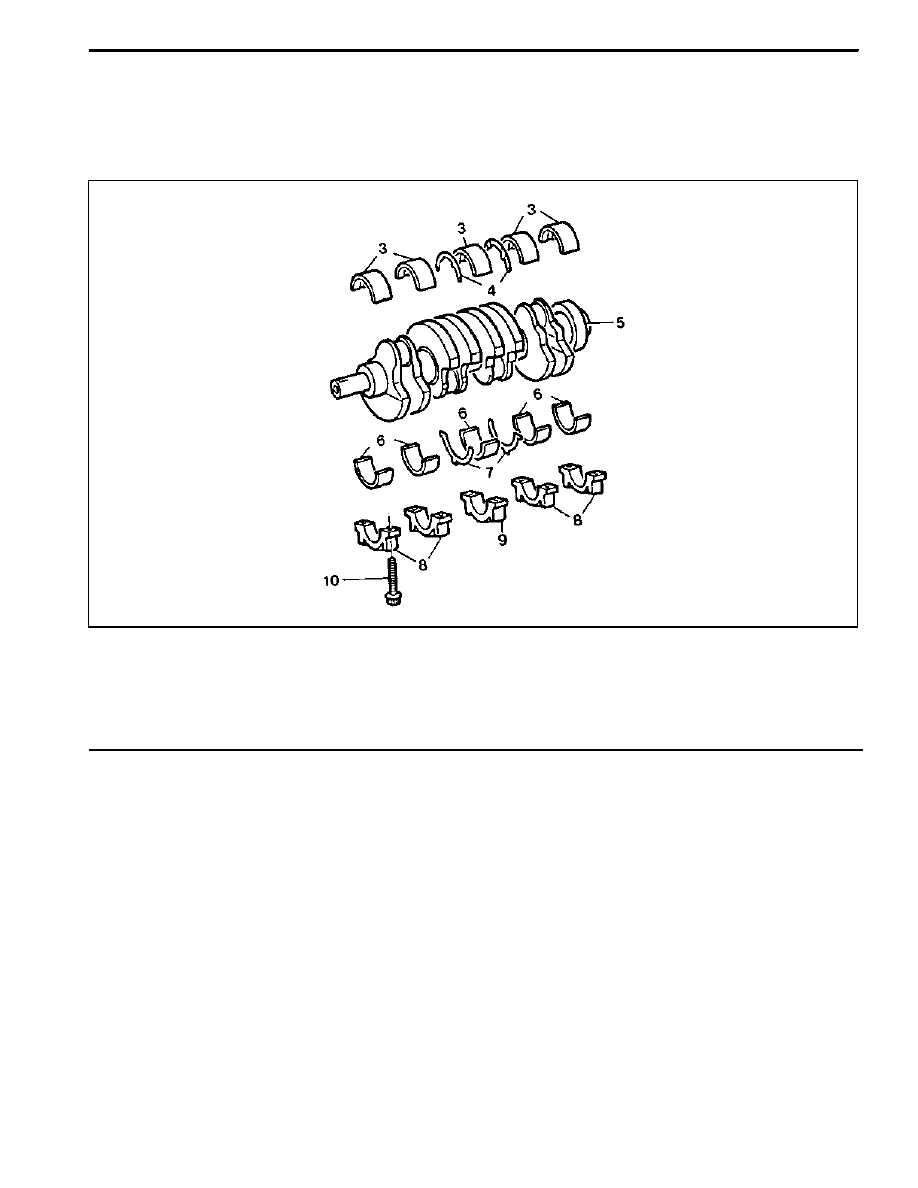

CRANKSHAFT

Preceding Work : Removal of the end cover

Removal of the piston
Removal of the crankshaft sprocket

3 Crankshaft Main Bearing Shells (Upper)

4 Trust Bearings (Upper)

5 Crankshaft

6 Crankshaft Main Bearing Shells (Lower)

7 Thrust Bearings (Lower)

8 Crankshaft Bearing Cap

9 Crankshaft Bearing Cap (Fit Bearing)

10 12--sided Stretch Bolts : 55N∙m (41 lb-ft)+90_

Tools Required
001 589 53 21 00 Dial Gauge
363 589 02 21 00 Dial Gauge Holder
366 589 00 21 05 Extension

1B3 -- 84 OM600 ENGINE MECHANICAL

DAEWOO MY_2000

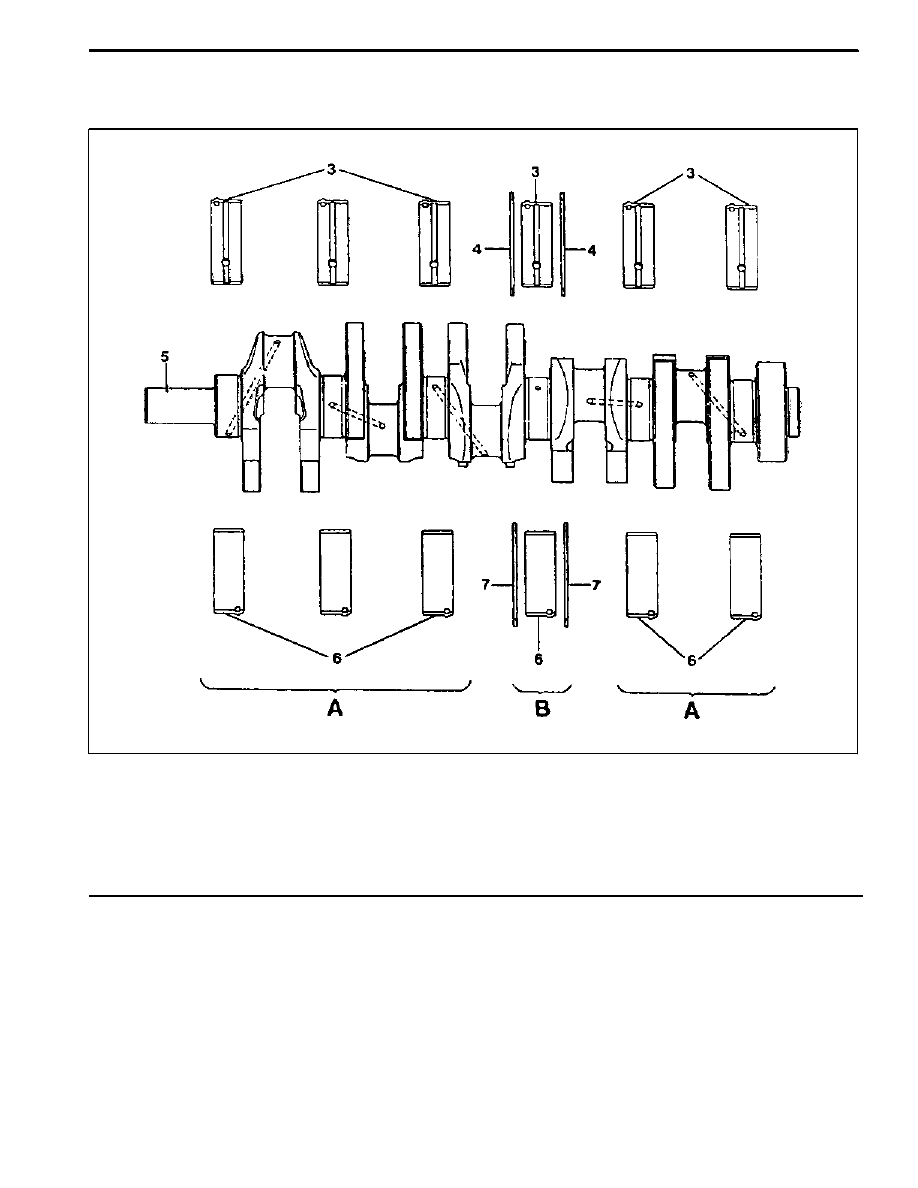

Thrust Washer and Bearing Arrangement

OM662LA Engine

3 Crankshaft Main Bearing Shells (Upper)

4 Thrust Bearings (Upper)

5 Crankshaft

6 Crankshaft Main Bearing Shells (Lower)

7 Thrust Bearings (Lower)

A Radial Bearings

B Radial and Axial Bearings (Thrust Bearing)

Notice
The gaps between the bearing shell and bore and

between the bearing shell and journal are different

each other. Refer to service data.
