M161 ENGINE ELECTRICAL 1E2 -- 11

DAEWOO MY_2000

UNIT REPAIR

BATTERY

Inspection

Notice

D

When charging the battery, do not leave the inflam-

mable objects around it.

D

When checking the electrolyte of battery, put on an

eye protector and gloves.

1. Inspect the surface of the battery and replace if any

defects were found on it.

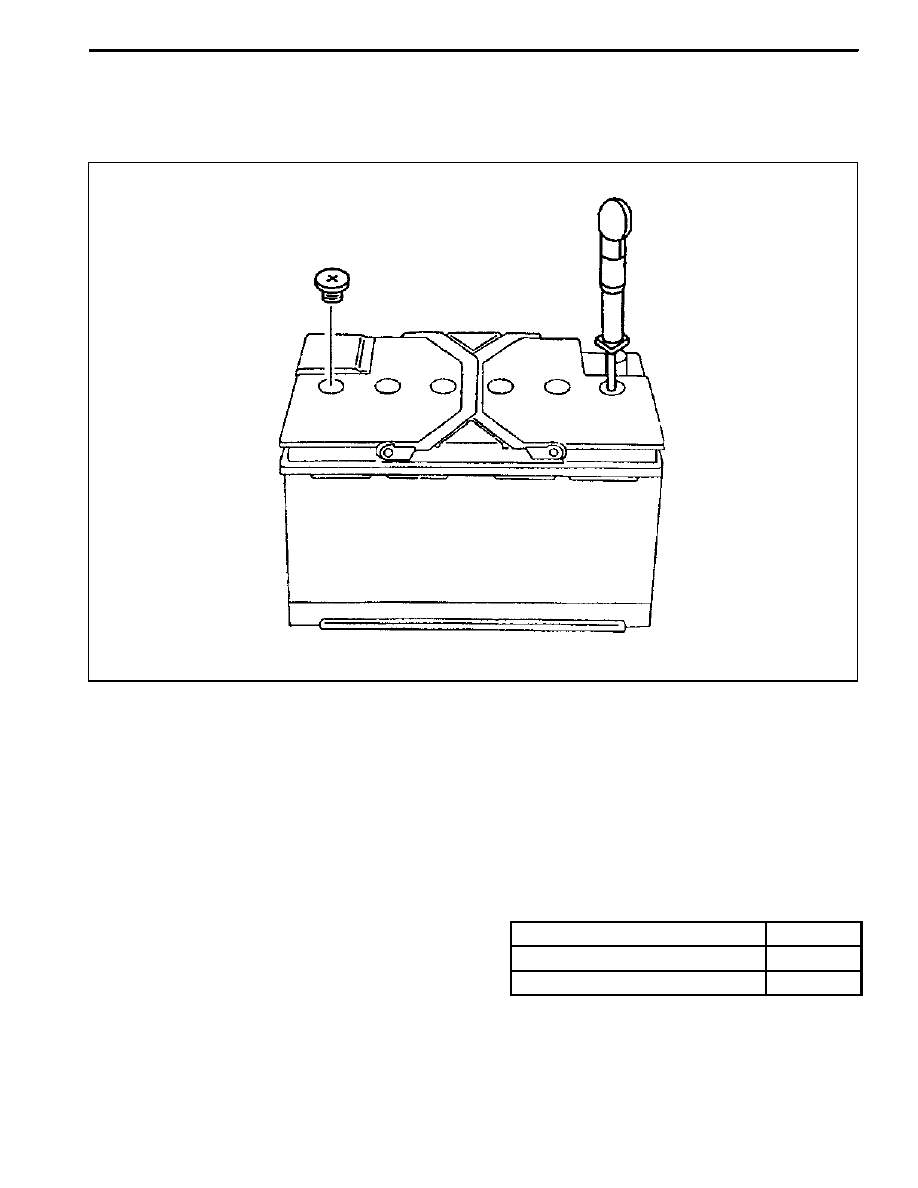

2. Check if the specific gravity of the electrolyte is within

the specified value.

Battery capacity(Ah)

90

Battery specific gravity

≥ 1.24

Max. tolerance between cells

≥ 0.04

Notice

D

Replace the battery if the maximum tolerance of the

electrolyte between cells is out of the specified value.

D

Measure the specific gravity in the approx. 20 °C of

ambient temperature

3. Replenish the electrolyte if necessary.

DAEWOO MY_2000

SECTION 1F2

ENGINE CONTROLS

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a

tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable

will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless other-

wise noted.

TABLE OF CONTENTS

Engine and ECM Problem Check Report

1F2--2

. . . .

Specifications

1F2--3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Engine Data Display Table

1F2--3

. . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1F2--4

. . . . . . . . . .

Fuel System Specification

1F2--5

. . . . . . . . . . . . . . . . .

Temperature vs Resistance

1F2--5

. . . . . . . . . . . . . . . .

Special Tools and Equipment

1F2--6

. . . . . . . . . . . . . .

Special Tools Table

1F2--6

. . . . . . . . . . . . . . . . . . . . . . .

Schematic and Routing Diagrams

1F2--7

. . . . . . . . . .

ECM Wiring Diagram

(2.3L DOHC -- MSE 3.53S)

1F2--7

. . . . . . . . . . . . . .

Diagnosis

1F2--14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Failure Code Diagnosis

1F2--14

. . . . . . . . . . . . . . . . . . . . .

Clearing Failure Codes

1F2--14

. . . . . . . . . . . . . . . . . . .

Failure Codes Table

1F2--14

. . . . . . . . . . . . . . . . . . . . .

Ignition System

1F2--18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Ignition Coil

1F2--20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Crankshaft Position (CKP) Sensor

1F2--22

. . . . . . . . .

Camshaft Position (CMP) Sensor

1F2--26

. . . . . . . . . .

Camshaft Actuator

1F2--30

. . . . . . . . . . . . . . . . . . . . . .

Knock Sensor (KS)

1F2--32

. . . . . . . . . . . . . . . . . . . . . .

Spark Plug

1F2--34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

System Voltage

1F2--38

. . . . . . . . . . . . . . . . . . . . . . . . .

Ignition Switch

1F2--39

. . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel System

1F2--40

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Pump

1F2--42

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Injector

1F2--46

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Purge Control Valve

1F2--50

. . . . . . . . . . . . . . . . . . . . .

Fuel Rail

1F2--52

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Pressure Regulator

1F2--54

. . . . . . . . . . . . . . . . .

Induction System

1F2--56

. . . . . . . . . . . . . . . . . . . . . . . . . .

Throttle Valve Actuator

1F2--56

. . . . . . . . . . . . . . . . . . .

Hot Film Air Mass (HFM) Sensor

1F2--60

. . . . . . . . . .

Engine Coolant Temperature (ECT) Sensor 1F2--64

.

Accelerator Pedal Module

1F2--68

. . . . . . . . . . . . . . . .

Cooling Fan

1F2--72

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

A/C Compressor Relay

1F2--73

. . . . . . . . . . . . . . . . . . .

Cruise Control Switch

1F2--74

. . . . . . . . . . . . . . . . . . . .

Traction Control System (TCS)

1F2--75

. . . . . . . . . . . .

Stop Lamp Switch

1F2--76

. . . . . . . . . . . . . . . . . . . . . . .

Engine RPM

1F2--77

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Exhaust System

1F2--78

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Catalytic Converter

1F2--78

. . . . . . . . . . . . . . . . . . . . . .

Oxygen Sensor

1F2--80

. . . . . . . . . . . . . . . . . . . . . . . . .

Engine Control Module

1F2--86

. . . . . . . . . . . . . . . . . . . . .

Serial Data Communication

1F2--88

. . . . . . . . . . . . . . .

Internal Failure

1F2--90

. . . . . . . . . . . . . . . . . . . . . . . . . .

Electronic Throttle Controller Safety

Malfunction

1F2--92

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Immobilizer

1F2--94

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Maintenance and Repair

1F2--95

. . . . . . . . . . . . . . . . . .

On--Vehicle Service

1F2--95

. . . . . . . . . . . . . . . . . . . . . . . .

Discharging the Pressure in Fuel System

1F2--95

. . .

Fuel Pump

1F2--95

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Filter

1F2--96

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Tank

1F2--97

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fuel Pressure Regulator

1F2--98

. . . . . . . . . . . . . . . . .

Fuel Rail and Injector

1F2--99

. . . . . . . . . . . . . . . . . . . .

Engine Coolant Temperature Sensor

1F2--100

. . . . . .

Throttle Body (Integrated with the

Actuator)

1F2--101

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Hot Film Air Mass (HFM) Sensor

1F2--102

. . . . . . . . .

Knock Sensor

1F2--102

. . . . . . . . . . . . . . . . . . . . . . . . . .

Pedal Position Sensor

1F2--103

. . . . . . . . . . . . . . . . . . .

Oxygen Sensor

1F2--103

. . . . . . . . . . . . . . . . . . . . . . . .

Purge Control Valve

1F2--104

. . . . . . . . . . . . . . . . . . . .

Canister

1F2--104

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Camshaft Position Sensor

1F2--104

. . . . . . . . . . . . . . .

Crankshaft Position Sensor

1F2--105

. . . . . . . . . . . . . .

Engine Control Module

1F2--105

. . . . . . . . . . . . . . . . . .

1F2 -- 2 M161 ENGINE CONTROLS

DAEWOO MY_2000

ENGINE AND ECM PROBLEM CHECK REPORT

VEHICLE AND CUSTOMER INFORMATION

Date problem Occurred
Customer Name

Vehicle Model

Driver Name

VIN

Purchase date

Engine Model

License No.

Mileage

Km
miles

MIL INFORMATION

Condition of MIL

j

Remains on

j

Sometimes illuminates

j

Does not illuminate

DTC inspection
(if available)

j

Normal

j

Malfunction code(s) (code

)

j

Freezed frame data (

)

PROBLEM DESCRIPTION

j

Engine Does Not Start

j

No cranking

j

No initial combustion

j

No complete combustion

j

Hard to Start

j

Slow cranking

j

Others

j

Poor Idling

j

Incorrect first Idle

j

Abnormal idle rpm

j

High (rpm)

j

Low (rpm)

j

Idling Unstable

j

Others

j

Poor Driveability

j

Hesitation

j

Back fire

j

Muffler explosion (after-burning)

j

Surging

j

Knocking

j

Poor performance

j

Other

j

Engine Stall

j

Soon after starting

j

After accelerator pedal depressed

j

After accelerator pedal released

j

During A/C operation

j

Shifting from N to D or D to N

j

At full steering

j

Others

j

Others

CONDITION WHEN PROBLEM OCCURS

Problem Frequency

j

Constant

j

Intermittent (times per day/month)

j

Once only

j

Others

Weather

j

Fine

j

Cloudy

j

Rainy

j

Snowy

j

Various/Others

Ambient Temperature

j

Hot

j

Warm

j

Cool

j

Cold (approx.____°F/____°C)

Place

j

Highway

j

Suburbs

j

Inner City

j

Uphill

j

Downhill

j

Rough Road

j

Others

Engine Temperature

j

Cold

j

Warming Up

j

Before warming up

j

After warm-up

j

Any temp.

j

Others

Engine Operation

j

Starting

j

Just after starting (min.)

j

Idling

j

Racing

j

Driving

j

Constant speed

j

Acceleration

j

Deceleration

j

A/C switch ON/OFF

j

Other

M161 ENGINE CONTROLS 1F2 -- 3

DAEWOO MY_2000

SPECIFICATIONS

ENGINE DATA DISPLAY TABLE

Parameter

Unit

Value

Engine Coolant Temp.

°C

greater than 95 _C after warm up

Intake Air Temp.

°C

--40 ~ 130 _C (varies with ambient

temp. or engine mode)

Engine RPM

rpm

700 ± 50 (P/N), 600 ± 50 (D)

Regular RPM

rpm

700 ± 50 (P/N), 600 ± 50 (D)

Engine Load

%

18 ~ 25 %

Mass Air Flow Meter

Kg/h

16 ~ 25 Kg/h

Throttle Position Angle

_

TA

0 _TA (up to 100 _TA at the wide

open throttle)

Spark Advance

_

CA

8 _CA (6 ~ 9 _CA)

Indicated Engine Torque

Nm

Varies with engine condition

Injection Time

ms

3 ~ 5 ms

Battery Voltage

V

13.5 ~ 14.1 v (engine running)

Front Axle Speed

Km/h

0 ~ 265 Km/h

Rear Axle Speed

Km/h

0 ~ 265 Km/h

Accel. Pedal Position 1

V

0.4 ~ 4.8 V

Accel. Pedal Position 2

V

0.2 ~ 2.4 V

Throttle Position 1

V

0.3 ~ 4.6 V

Throttle Position 2

V

0.3 ~ 4.6 V

Fuel Integrator

0.8 ~ 1.2

Oxygen Sensor

mv

100 ~ 900 mv

A/C S/W Condition

1=ON/0=OFF

--

Full Load State

1=ON/0=OFF

--

Shift Gear State (A/T)

1=ON/0=OFF

--

A/C Control State

1=ON/0=OFF

--

Clutch Switch (M/T)

1=ON/0=OFF

--

Cam Actuator State

1=ON/0=OFF

--

Knocking Control

1=ON/0=OFF

--

Protect Mission

1=ON/0=OFF

--

Purge Control Valve

1=ON/0=OFF

--

Lambda Function

1=ON/0=OFF

--

Catalyst Heating

1=ON/0=OFF

--

Overrun Fuel Cut

1=ON/0=OFF

--

Full Fuel Cut

1=ON/0=OFF

--

Brake Switch

1=ON/0=OFF

--

Cruise Control Status

1=ON/0=OFF

--

* Condition : Warmed up, idle, P/N or neutral
