M161 ENGINE ELECTRICAL 1E2 -- 3

DAEWOO MY_2000

MAINTENANCE AND REPAIR

ON-VEHICE SERVICE

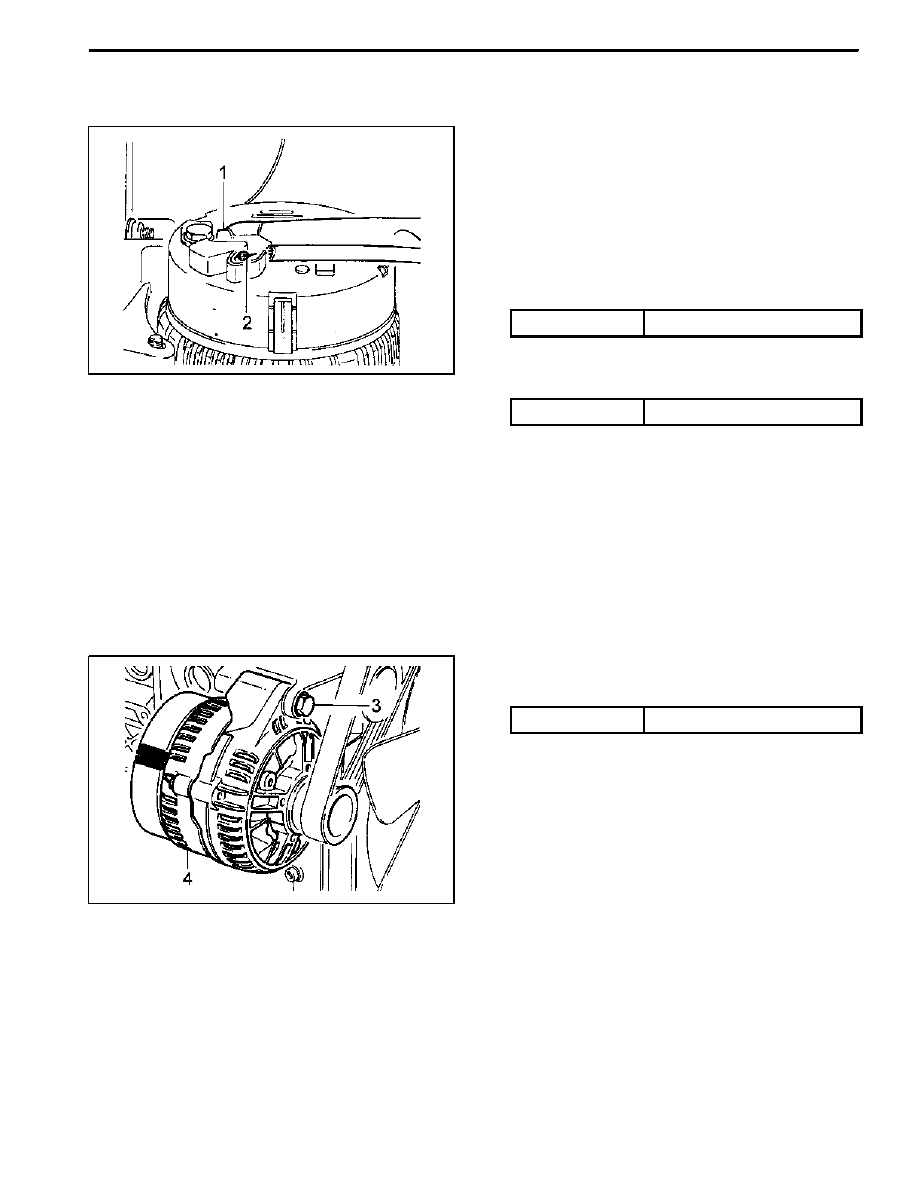

GENERATOR

Preceding Work : Removal of the drivebelt

Removal & Installation Procedure

1. Disconnect the negative battery terminal.
2. Unscrew the nut and disconnect the terminal (1).

Installation Notice

Tightening Torque

14 -- 18 NSm (10 -- 13 lb-ft)

3. Unscrew the nut and disconnect the terminal (2).

Installation Notice

Tightening Torque

4 -- 5 NSm (35 -- 44 lb-in)

1 Terminal (B+)

2 Terminal (D+)

4. Unscrew the generator mounting bolt (3).

Installation Notice

Tightening Torque

25 NSm (18 lb-ft)

5. Remove the generator.
6. Installation should follow the removal procedure in

the reverse order.

3 Generator Mounting Bolt

4 Generator

1E2 -- 4 M161 ENGINE ELECTRICAL

DAEWOO MY_2000

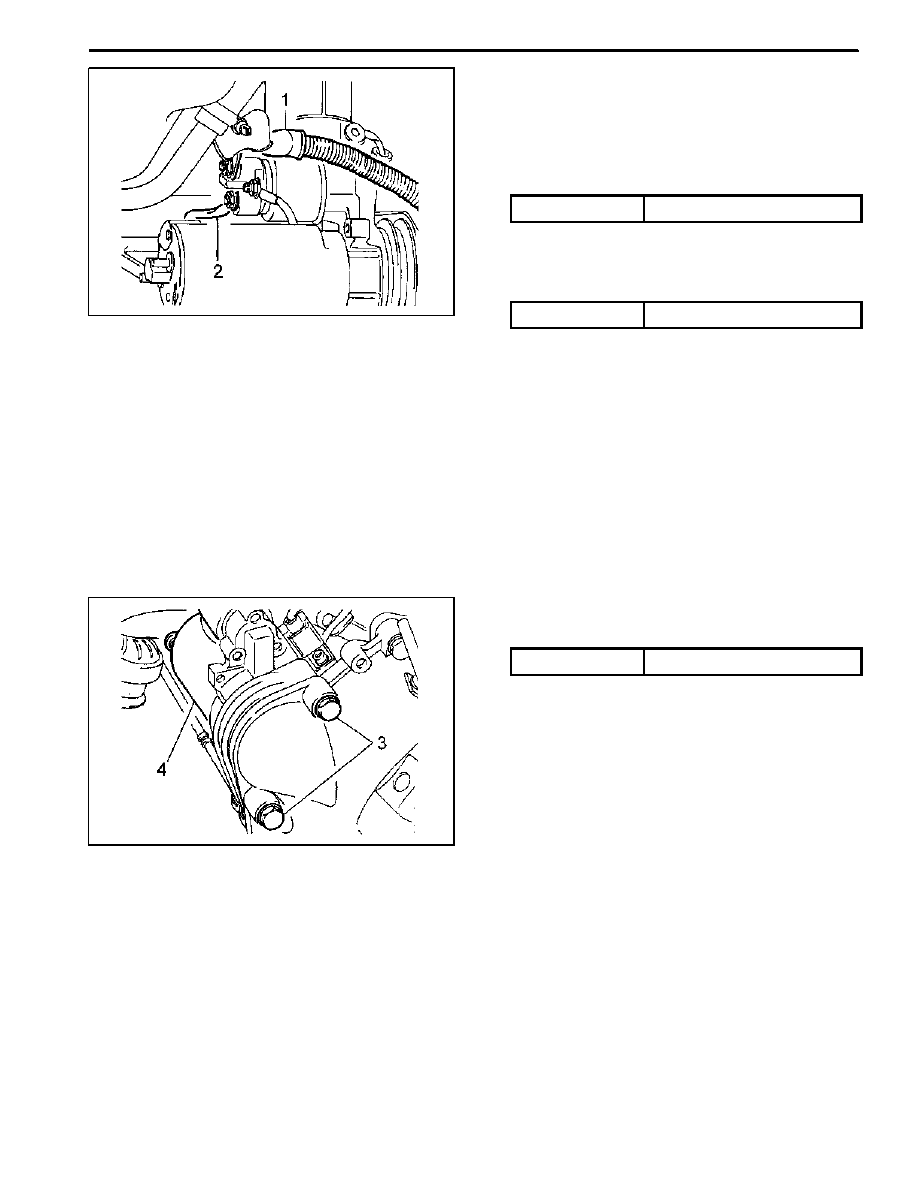

STARTING MOTOR

Removal & Installation Procedure

1. Disconnect the ground cable.
2. Unscrew the nut and disconnect the battery cable (1).

Installation Notice

Tightening Torque

12 -- 15 NSm (9 -- 11 lb-ft)

3. Unscrew the nut and disconnect the engine electric

wire (2).
Installation Notice

Tightening Torque

6 -- 7 NSm (53 -- 62 lb-in)

1 Battery Cable

2 Engine Electric Wire

4. Unscrew the mounting bolts (3) of starting motor.

Installation Notice

Tightening Torque

35 -- 48 NSm (26 -- 35 lb-ft)

5. Remove the starting motor.
6. Installation should follow the removal procedure in

the reverse order.

3 Fixing Bolt

4 Starting Motor

M161 ENGINE ELECTRICAL 1E2 -- 5

DAEWOO MY_2000

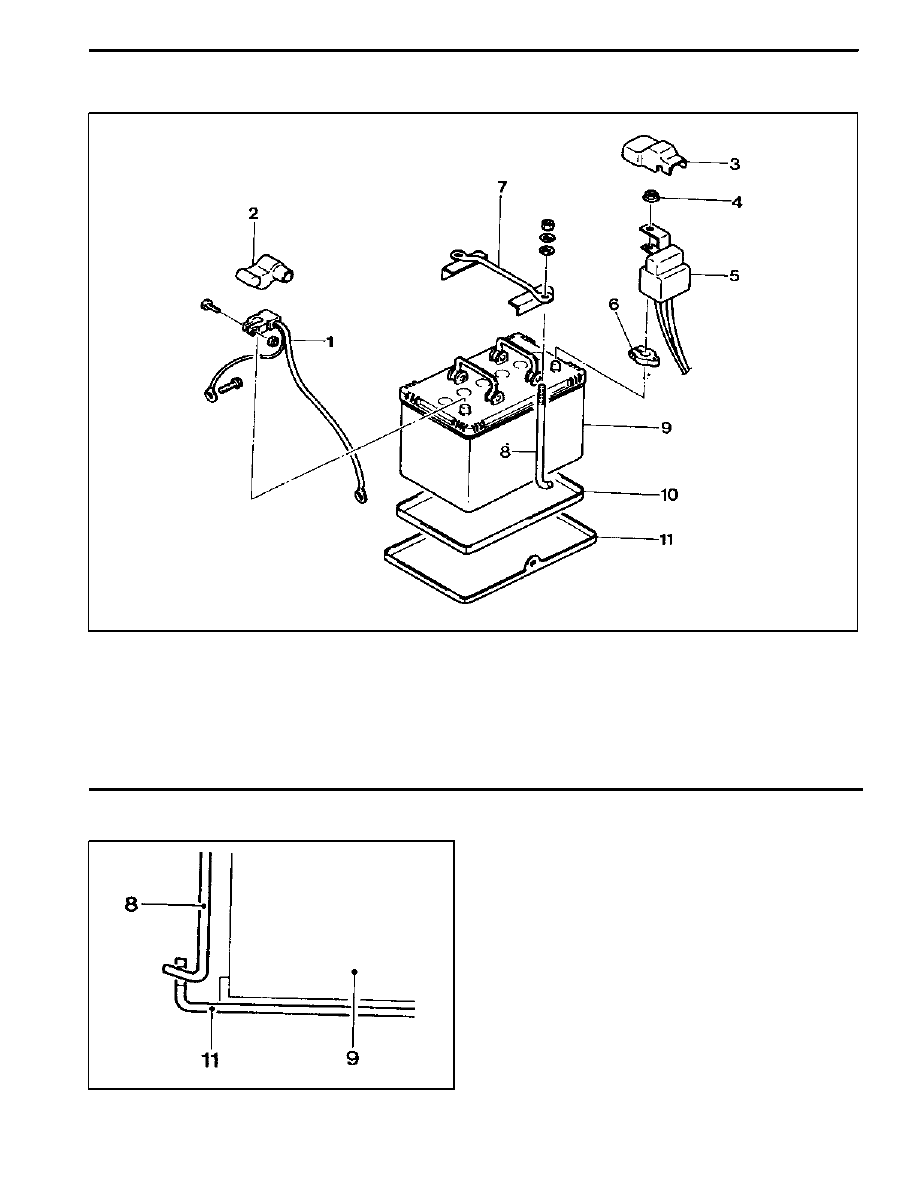

BATTERY

1 Cable Terminal (--)

2 Cable Terminal Cap (--)

3 Cable Terminal Cap (+)

4 Nut

5 Fuseblink Box

6 Terminal (+)

7 Battery holddown Bracket

8 Battery Clamp Bolt

9 Battery

10 Sub Tray

11 Battery Tray

Removal & Installation Procedure

Notice

D

Disconnect the battery negative cable first.

D

Insert the clamp bolt (8) into the battery tray hole (11)

from inside when installing.

1E2 -- 6 M161 ENGINE ELECTRICAL

DAEWOO MY_2000

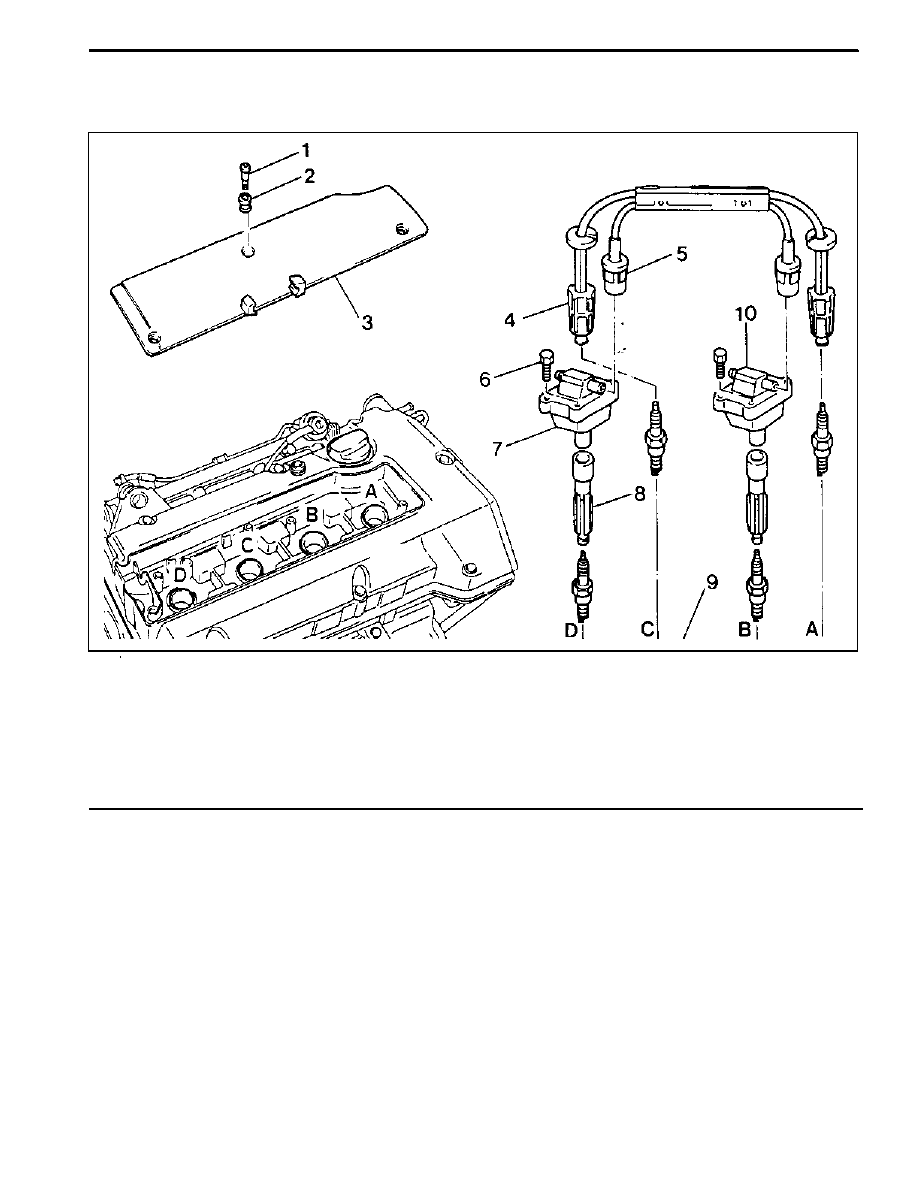

SPARK PLUG

Preceding Work: Removal of intake air duct

1 Screw (3 pieces)

9--11 NSm (80--97 lb-in)

. . . . . .

2 Adaptor (3 pieces)

3 Ignition Coil Cable Cover

4 Spark Plug Connector

5 Ignition Coil Connector

6 Bolts (M6 X 25, 4 pieces)

9--11 NSm (80--97 lb-in)

. . . . . . . . . . . . . . . . . . . . .

7 Ignition Coil (T1/1)

8 Coupling Plug

9 Spark Plug

20--30 NSm (15--22 lb-ft)

. . . . . . . . . .

10 Ignition Coil (T1/2)
