M161 ENGINE ELECTRICAL 1E2 -- 7

DAEWOO MY_2000

Replacement Procedure

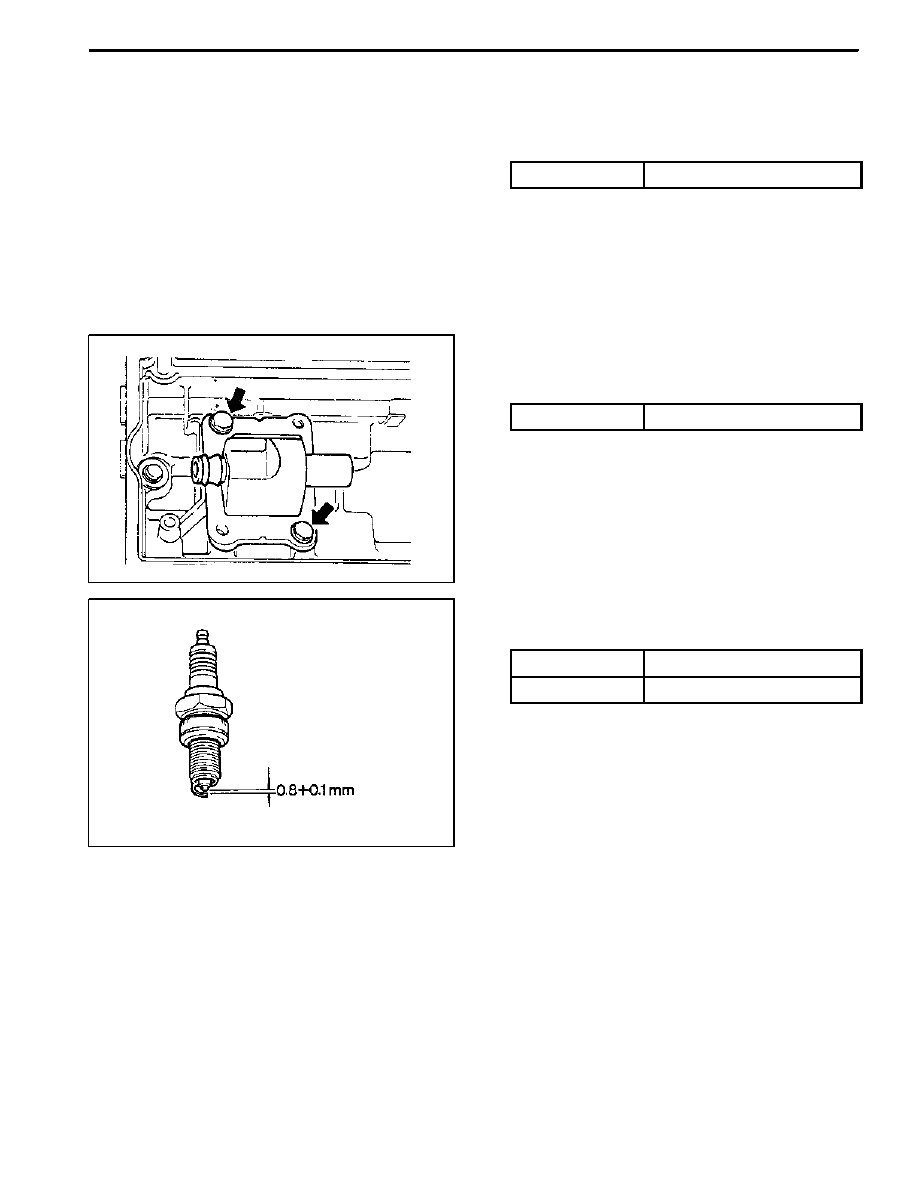

1. Unscrew the three screws(1) and remove the spark

plug cable cover.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

2. Disconnect the cable from ignition coil and spark

plug.

3. Unscrew two bolts(M6 X 25) from each ignition coil

and remove the ignition coil(arrow).
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

4. Remove the spark plug .

Installation Notice

Tightening Torque

20 -- 30 NSm (15 -- 22 lb-ft)

Clearance

0.8 + 0.1 mm

Notice:

D

Tighten the spark plug with specified torque.

D

Install the ignition coil to number 2 and 4 cylinder, and

connect the cable to number 1, 4 and 2, 3 cylinder.

-- T1/1 : cylinder 1 and 4
-- T1/2 : cylinder 2 and 3

1E2 -- 8 M161 ENGINE ELECTRICAL

DAEWOO MY_2000

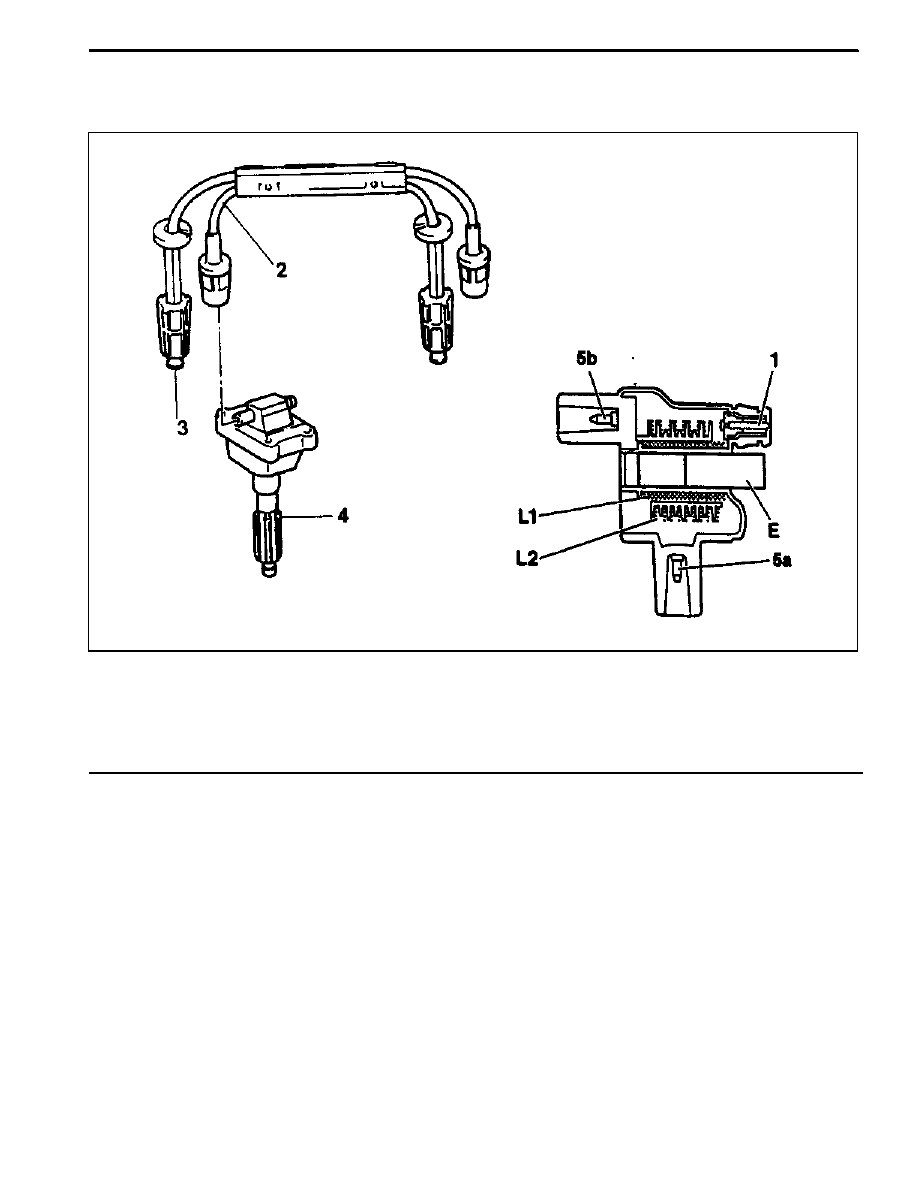

IGNITION CABLE

Preceding Work: Removal of intake air duct

1 Control Cable Connection

2 Ignition Cable

3 Spark Plug Connector

4 Coupling Plug

5a, 5b Secondary Voltage Connection

E Iron Core

L1 Secondary Ignition Coil

L2 Primary Ignition Coil

M161 ENGINE ELECTRICAL 1E2 -- 9

DAEWOO MY_2000

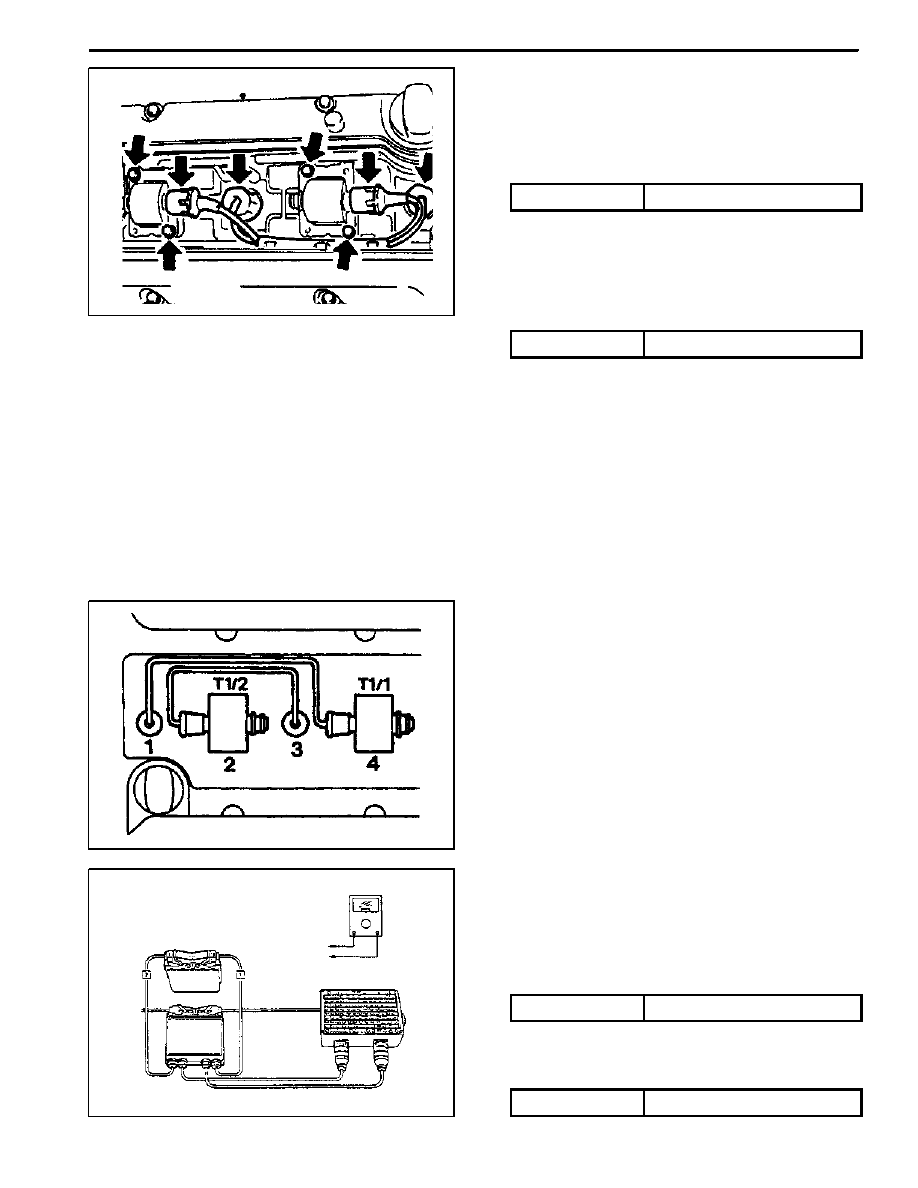

Removal & Installation Procedure

1. Disconnect the battery negative cable.
2. Unscrew the 3 screws and remove the ignition cable

duct cover.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

3. Seperate the cable from the ignition cable and the

spark plug.

4. Remove the 2 bolts from each ignition cable and re-

move the ignition cables.
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

Install the ignition cable to the cylinder 2 and 4 and

connect the cable from 1 to 4, and from 2 to 3.

-- T1/1 : Cylinder 1 and 4
-- T1/2 : Cylinder 2 and 3

5. Installation should follow the removal procedure in

the reverse order.

Ignition Cable and Cable Lay- out

1. Firing Order : 1--3--4--2
2. T1/1 : Connect the cylinder 1 + 4
3. T1/2 : Connect the cylinder 2 + 3

Inspection & Maintenance (for E2.3 MSE)

1. Measure the primary resistance between the cable

terminals 1 and 15 after removing the ignition cable

wiring connector (1 and 15) with ignition switch OFF.

Notice: Replace the ignition coil if out of the specified

resistance.

Specified Value

0.9 -- 1.6 Ω

2. Measure the primary voltage(T1/1) between the ECU

terminals No.72 and No.69 during the engine crank-

ing (starter motor activated).

Specified Value

200 -- 350 v

1E2 -- 10 M161 ENGINE ELECTRICAL

DAEWOO MY_2000

D

T1/2 : between No.71 and No.69

Notice: Check the ignition cable and the ECU if out of

the specified value.
3. Measure the secondary cable resistance between the

ignition coil 5a and 5b using a multimeter.

Specified Value

6 -- 8.5 kΩ
