M161 ENGINE MECHANICAL 1B2 -- 29

DAEWOO MY_2000

Removal & Installation Procedure

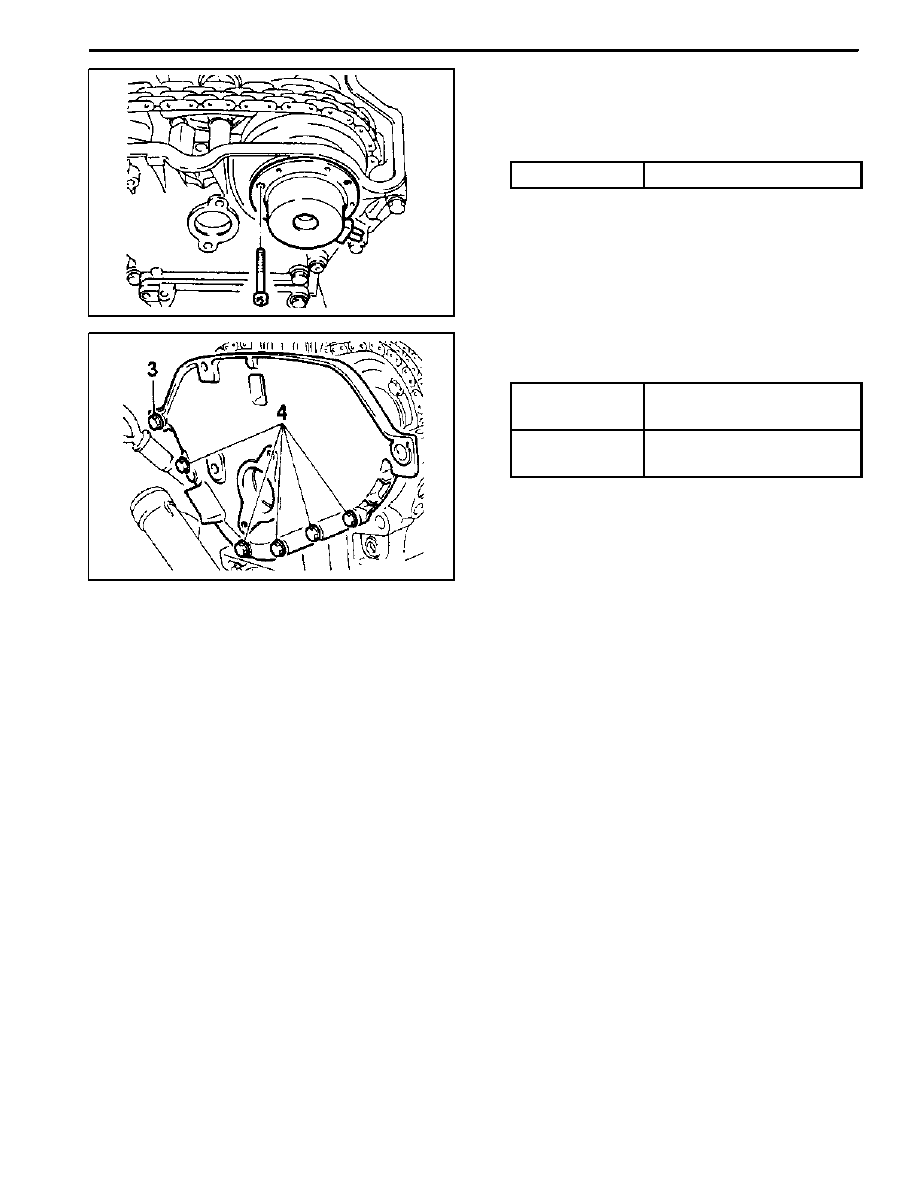

1. Disconnect the camshaft adjuster connector and re-

move the camshaft adjuster (E23 engine only).
Installation Notice

Tightening Torque

9 -- 11 NSm (80 -- 97 lb-in)

2. Remove the cylinder head front cover.

Installation Notice

Tightening

Torque (3)

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

Tightening

Torque (4)

9 -- 11 NSm

(80 -- 97 lb-in)

Apply the sealant at the mating surface of the cylinder

head and the front cover.

3. Remove the O--ring.

Installation Notice
Replace the O--ring with new one and apply the seal-

ant.

4. Installation should follow the removal procedure in

the reverse order.

1B2 -- 30 M161 ENGINE MECHANICAL

DAEWOO MY_2000

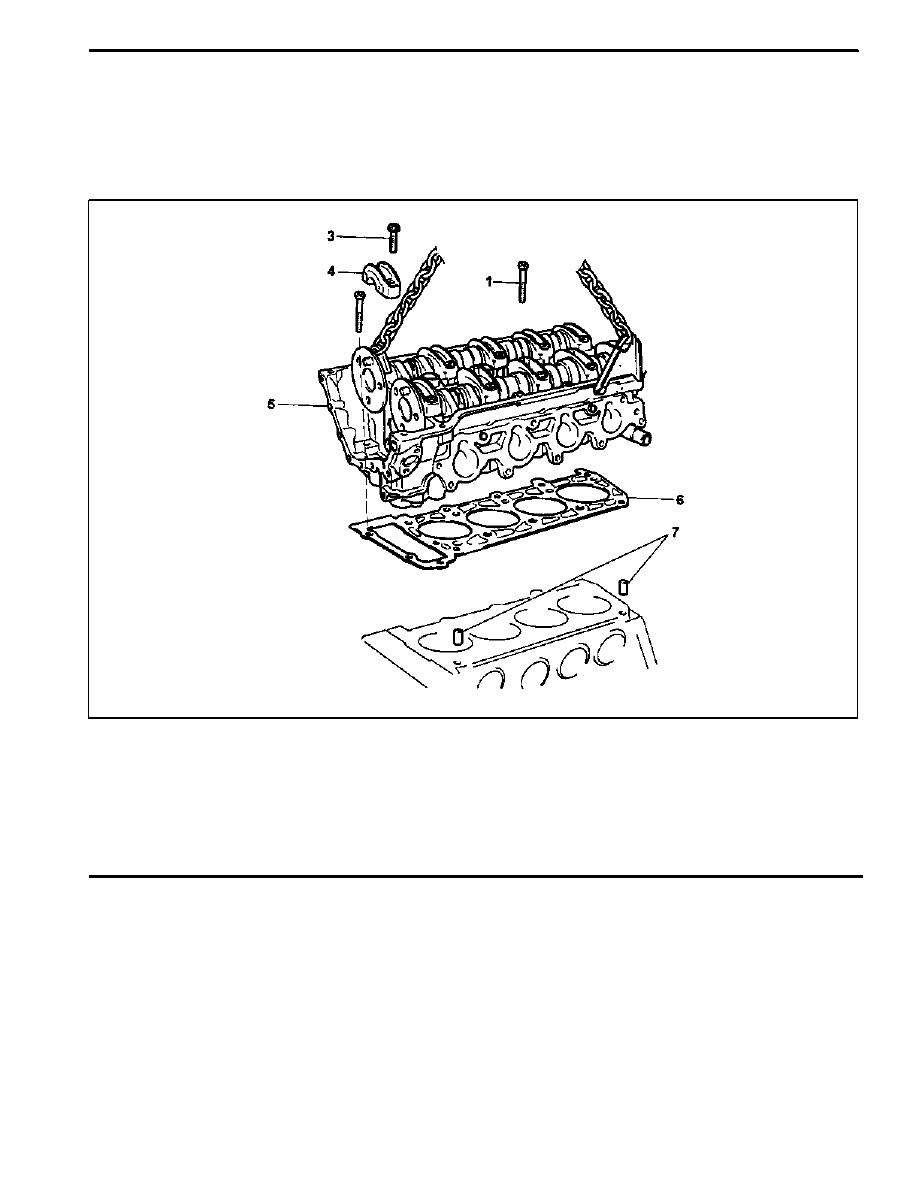

CYLINDER HEAD

Preceding Work: Removal of cylinder head cover

Removal of cylinder head front cover
Removal of intake manifold
Removal of cylinder head lower line (intake manifold side)

1 Cylinder Head Bolt (M12 X 100, 10 pieces)

1st step 55 NSm (41 lb-ft)

. . . . . . . . . . . . . . . . . . .

2nd step 90° rotation added

3rd step 90° rotation added

3 Bolt (M8 X 35, 4 pieces)

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

4 Camshaft Bearing cap

5 Cylinder Head

6 Gasket

Replace

. . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Dowel Sleeve

Note

. . . . . . . . . . . . . . . . . . . . . . . .

M161 ENGINE MECHANICAL 1B2 -- 31

DAEWOO MY_2000

Tools Required
617 589 00 10 00 Allen Wrench Socket

116 589 20 33 00 Sliding Hammer

116 589 01 34 00 Threaded Pin

111 589 03 15 00 Holding Pin

Removal & Installation Procedure

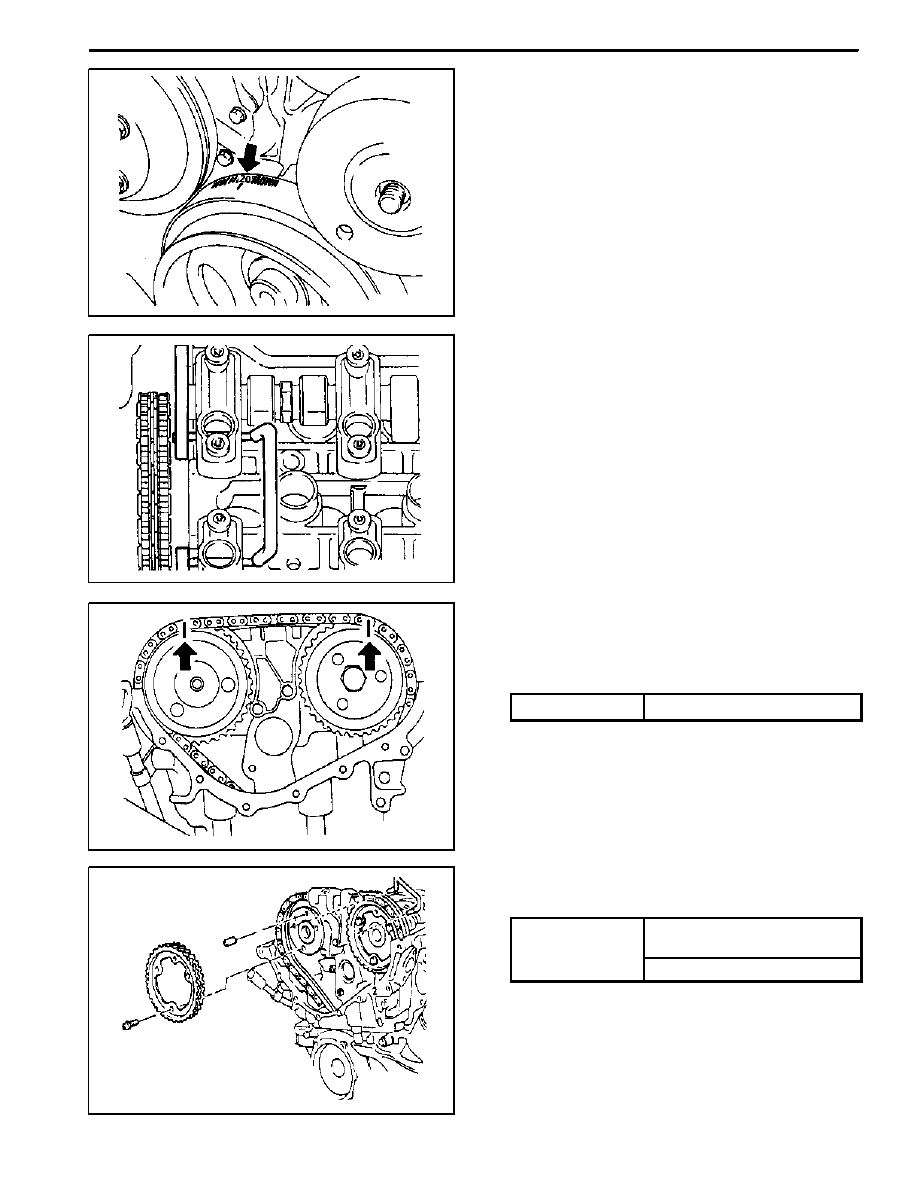

1. Rotate the crankshaft so that the piston of number 1

cylinder is at ATDC 20.

2. Put the holding pin 111 589 03 15 00 into the cam-

shaft bearing cap (number 1, 6).

3. Put the alignment marks (arrows) on the timing chain

and camshaft sprocket.

4. Remove the chain tensioner.

Installation Notice

Tightening Torque

72 -- 88 NSm (53 -- 65 lb-ft)

5. Remove the exhaust camshaft sprocket.

Installation Notice

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The flange bolt is designed to be used only

once, so always replace with new one.

1B2 -- 32 M161 ENGINE MECHANICAL

DAEWOO MY_2000

6. Remove the intake camshaft sprocket (E20 engine).

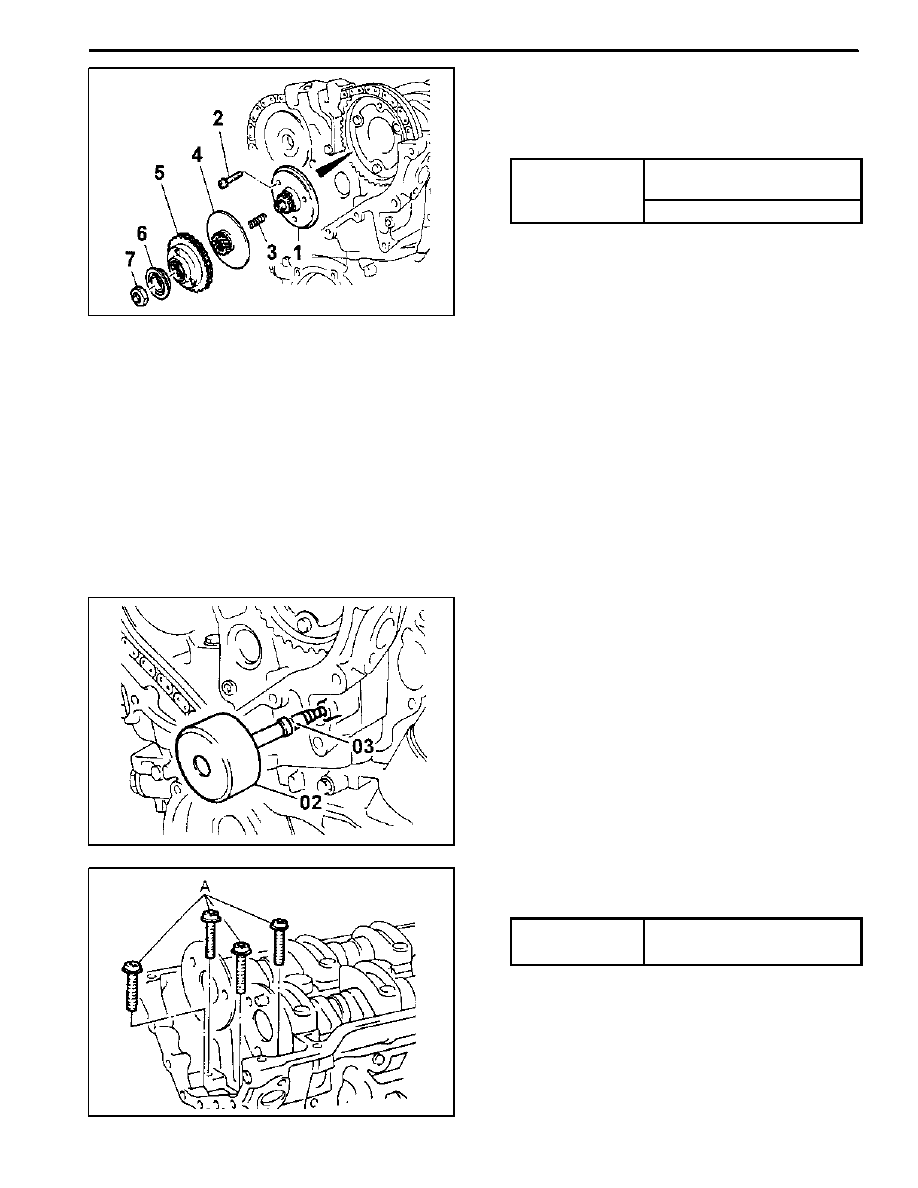

7. Remove the camshaft adjuster (E23, M161.970 en-

gine).
Installation Notice (Flange Bolt)

Tightening Torque

1st step: 18 -- 22 NSm

(13 -- 16 lb-ft)

Tightening Torque

2nd step: 60° ± 5°

Notice: The flange bolt is designed to be used only

once, so always replace with new one.

1 Flange Shaft

2 Flange Bolt

3 Compression Spring

4 Adjust Piston

5 Camshaft Sprocket

6 Seal Cover

7 Nut

8. Remove the guide rail pin using the sliding hammer

116 589 20 33 00 (02) and the threaded pin 116 589

01 34 00 (03).

Notice: Apply the sealant on guide rail pin when installa-

tion.

9. Unscrew the bolts (A).

Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

Bolt (A) : (M8 X 35, 4 pieces)
