1B2 -- 22 M161 ENGINE MECHANICAL

DAEWOO MY_2000

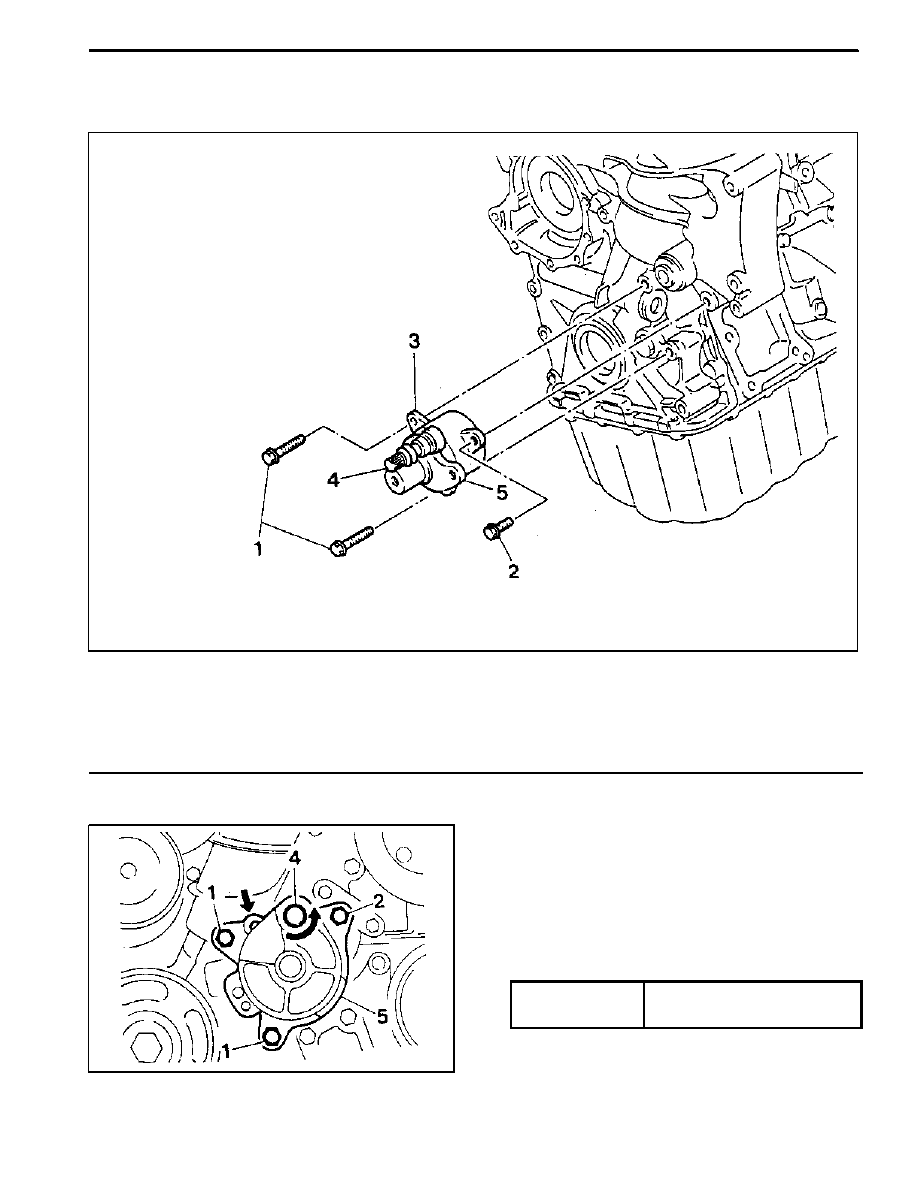

TENSIONING DEVICE

Preceding Work: Removal of tensioning device shock absorber

1 Bolt (M8 x 75, 2 pieces) +

Washer

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . .

2 Bolt (M8 x 25, 1 pieces) +

Washer

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . .

3 Tensioning Device

4 Stud bolt

5 Tensioning Arm

Removal & Installation Procedure

1. Turn the stud bolt to counterclockwise.
2. Insert the pin (111 589 01 15 00) into the hole in ten-

sioning arm.

3. Unscrew the bolts (1, 2) and remove the tensioning

device.
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

4. Installation should follow the removal procedure in

the reverse order.

M161 ENGINE MECHANICAL 1B2 -- 21

DAEWOO MY_2000

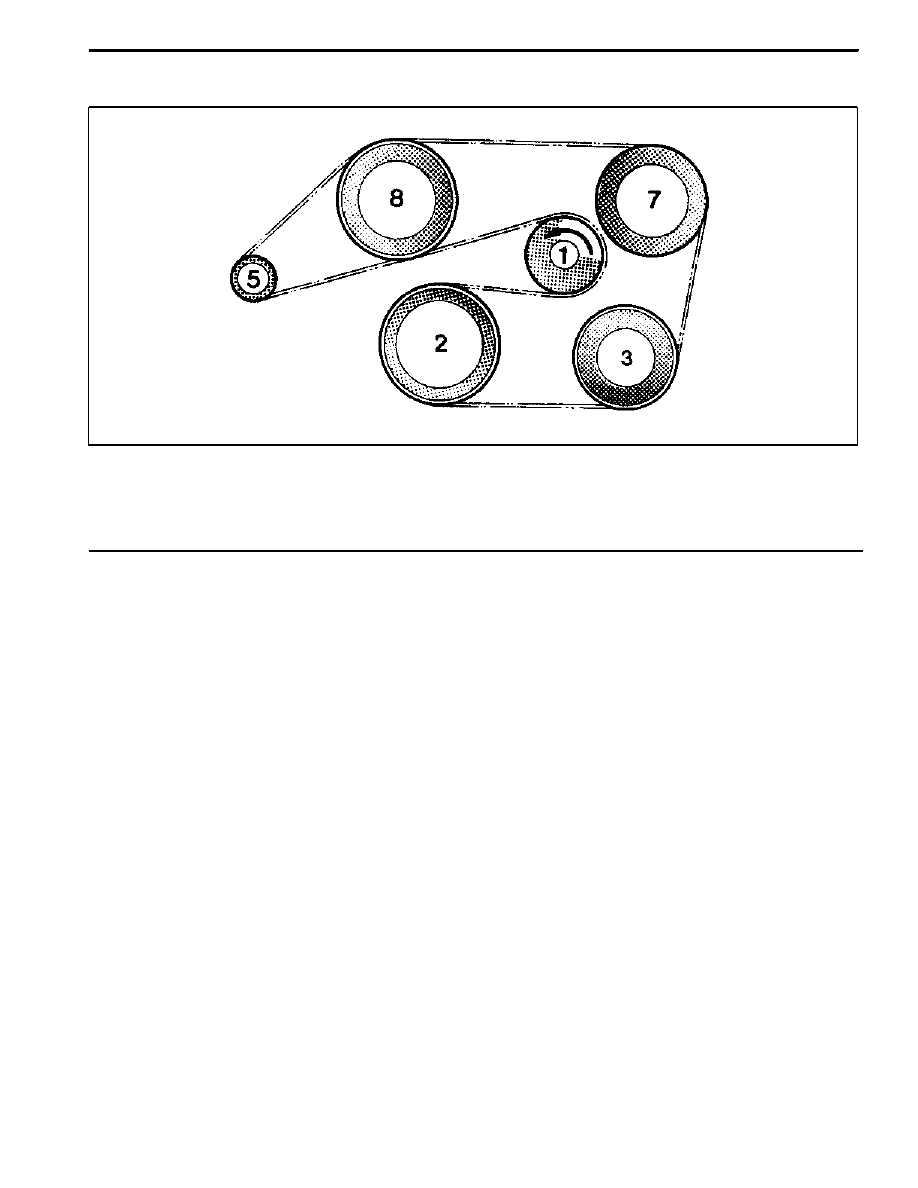

Poly V- Belt Arrangement

1 Belt Tensioning Pulley

2 Crankshaft Belt Pulley

3 A/C Compressor Pulley

5 Generator Pulley

7 Power Steering Pump Pulley

8 Water Pump Pulley

M161 ENGINE MECHANICAL 1B2 -- 23

DAEWOO MY_2000

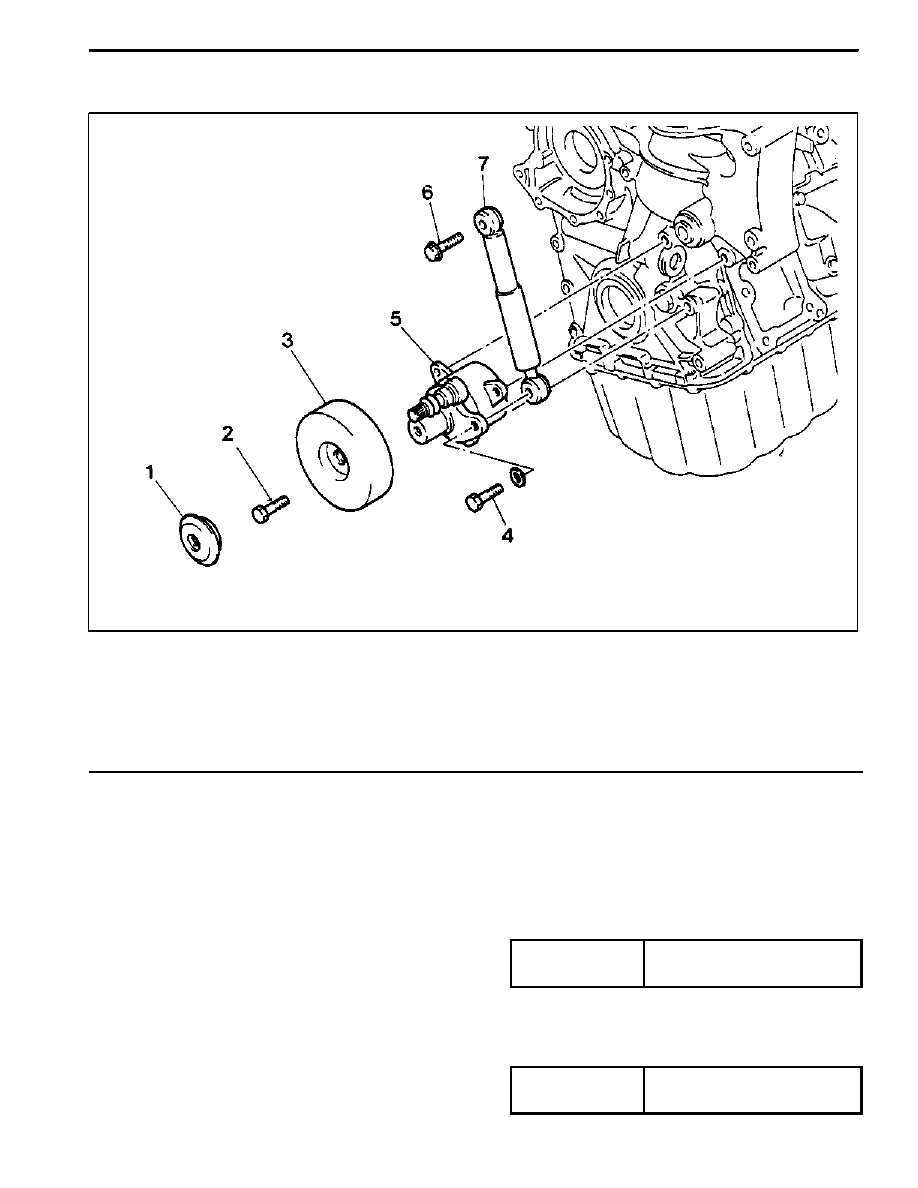

TENSIONING DEVICE SHOCK ABSORBER

1 End Cover

2 Bolt

40.5--49.5 NSm (29.9--36.5 lb-ft)

. . . . . . . . .

3 Tensioning Pulley

4 Bolt (M8 X 25) + Washer

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

5 Tensioning Device

6 Bolt (M8 X 35) + Washer

22.5--27.5 NSm (16.6--20.3 lb-ft)

. . . . . . . . . . . . .

7 Shock Absorber

Removal & Installation Procedure

1. Remove the end cover (1).
2. Remove the bolt (2) and remove the tensioning pulley

(3).
Installation Notice

Tightening Torque

40.5 -- 49.5 NSm

(29.9 -- 36.5 lb-ft)

3. Unscrew the bolts (4,6) and remove the shock ab-

sorber (7).
Installation Notice

Tightening Torque

22.5 -- 27.5 NSm

(16.6 -- 20.3 lb-ft)

1B2 -- 24 M161 ENGINE MECHANICAL

DAEWOO MY_2000

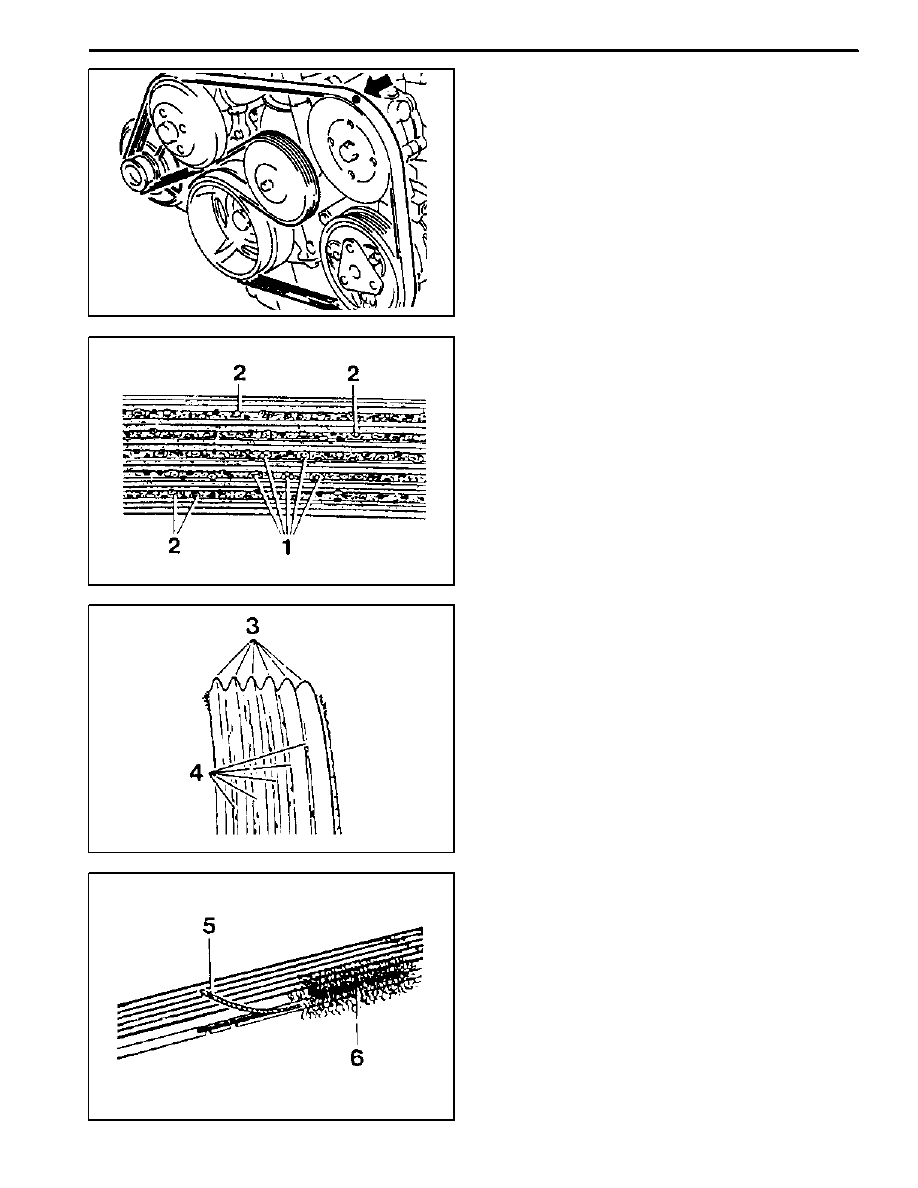

POLY V--BELT INSPECTION

D

Make marks on the belt with chalk.

D

Rotate the engine and check the belt for damage.

Notice: If one of the following types of damages is

found, replace the belt.

1. Rubber lumps in the base of rib.
2. Dirt or grit ingrained.

3. Pointed rib.
4. Belt cord visible in the base of rib.

5. Cord torn out at the side.
6. Outer cords frayed.
